士林变频器SL系列操作说明书

士林变频器技术手册---ver1.00目录1.应用FAQ (4)1.1 选型建议 (4)1.2 操作模式 (6)1.3 参数设定 (7)1.4 端子配线 (8)1.5 安装方式 (9)1.6 异常状况 (10)2.故障排除 (12)2.1 过电流(OC0/1/2/3) (12)2.2 短路过电流(SCP) (12)2.3 过电压(OV0/1/2/3) (12)2.4 通讯异常(OPT) (13)2.5 风扇异常(FAN) (13)2.6 过负载(THN/THT) (13)2.7 模组过热(NTC) (14)2.8 记忆体异常(EEP) (14)2.9 ERR (15)2.10 编码器型式异常(PG1) (15)2.11 PG卡回授信号异常(PG2) (15)2.12 速度偏差过大(PG3) (15)2.13 其他 (15)3.调试方法 (16)3.1 V/F控制 (16)3.2 V/F闭环控制(V/F+PG) (16)3.3无速度感测向量控制(SVC) (16)3.4 闭环向量控制(FOC+PG) (17)3.5 调试后的确认(重点) (17)4.应用举例 (19)4.1 士林变频器恒压供水控制 (19)4.2 士林变频器用于高速电机(电主轴) (20)4.3士林变频器利用多电位器主辅调节频率控制 (21)4.4士林变频器用于数控车床 (22)4.5士林变频器用于电镀天车 (23)4.6士林变频器用于冲床设备 (24)4.7士林变频器与三菱FX2N PLC通讯控制 (25)4.8士林变频器与台达DVP ES PLC通讯控制 (26)4.9士林变频器与士林触摸屏通讯控制 (27)4.10士林变频器与威纶触摸屏通讯控制 (28)5. 附录 (29)5.1 附录一 (29)5.2 附录二 (31)6. 附件 (32)6.1 附件1：士林变频器符合电磁兼容的安装规范Rev 1.00 (32)6.2 附件2：FA产品应用案例——冲床 (32)7.修订履历 (33)1.应用FAQ1.1 选型建议1.1.1 SE2系列购买三相220V变频器是否可以接单相220V不建议，请购买单相系列1.1.2 士林变频器是否支持485通讯士林变频器全系列内置RS485通讯，有士林协议及Modbus协议1.1.3 SS2系列变频器装电抗器型号见操作手册3.6.61.1.4士林哪些变频器有恒压供水控制士林变频器SS2、SF系列均有恒压供水专用机能控制1.1.5士林变频器输出频率范围SS2、SF-GT频率输出0~650HzSE2频率输出0~1000Hz士林其它系列频率输出0~400Hz1.1.6 士林变频器可否用于特殊电机水中电机：其额定电流比标准电机大，在变频器容量选择时必须参考其额定电流防爆电机：士林变频器本身是非防爆结构，变频器应放在安全的地方单相电机：单相电机不适用变速器调速，电容起动方式时，电容受到了高频电流冲击，有破损可能，分相起动方式和反接起动方式时，内部的离心开关不会动作，会烧毁起动线圈，请尽量改用三相电机同步电机：不建议使用，起动电流和额定电流比标准电机大。

SANKEN SAMCO-VM05系列变频器中文操作说明书SANKEN SAMCO-VM05系列变频器中文操作说明书 2000年2月版士林电机自动化事业处营业三课由衷地感谢您购买日本サンケン(SANKEN) 牌 32 位元 RISC架构、具有 V/F控制模式与Sensorless（或称速度推算式、无速度传感式）向量控制模式可供选择的SAMCO-vm05系列双重额定、高性能、静音型泛用变频器。

装设这部变频器之后，您的三相感应马达立刻具有无段变速的机能。

由于32位RISC演算速度快、程序容量大，因此具备多机能、操作容易的特点。

为了让您充分地享用这部变频器的特性与机能，务必详阅这本操作说明书。

当您使用中发现任何疑难时，请立刻就近向士林电机的FA产品经销商洽询，或拨电话（03）597-0921转231~233通知士林电机自动化营业部营业三课，我们的专业人员随时都等待着为您做热诚地服务。

在此我们再度深切地期望您永远爱顾的优良产品。

台湾总代理：士林电机厂股份有限公司安全通告●为了要预先防范您以及第三者因采用本产品而导致对人体危害或财产损失，因此在这本操作说明书上明确地登载着各种警告与禁制事项，请务必遵守。

使用本产品以前请务必详阅这本操作说明书，并请依照正确的方式使用。

●这本操作说明书务必放置在设备、机台的旁边或是便于取阅的地方，以便使用者查阅。

●对于安全注意事项等级，在说明书内分为「危险」、「注意」两级。

操作人员如果不理会而误操作时，可能会对人体造成伤亡危险件的事项。

操作人员如果不理会而误操作时，可能会造成人体伤害或对注意财物造成损失的事项。

※还有，即使是「注意」所记载内容都是属于必需遵守的重要事项，不予理会时亦可能会引发不可臆测的后果。

标志解说危险标志标志之后所叙述的是具体的危险内容。

注意标志标志之后所叙述的是具体的注意内容。

禁止（不可为）标志标志之后所叙述的是具体的禁止内容。

强制（不可不为）标志标志之后所叙述的是具体的强制内容。

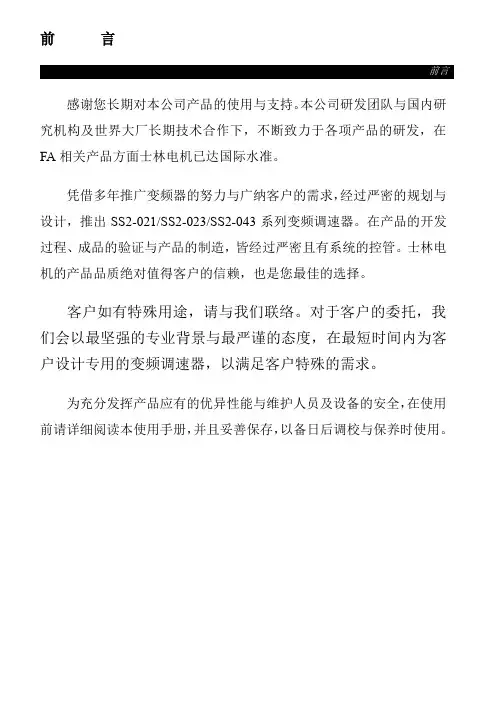

前言感谢您长期对本公司产品的使用与支持。

本公司研发团队与国内研究机构及世界大厂长期技术合作下，不断致力于各项产品的研发，在FA相关产品方面士林电机已达国际水准。

凭借多年推广变频器的努力与广纳客户的需求，经过严密的规划与设计，推出SS2-021/SS2-023/SS2-043系列变频调速器。

在产品的开发过程、成品的验证与产品的制造，皆经过严密且有系统的控管。

士林电机的产品品质绝对值得客户的信赖，也是您最佳的选择。

客户如有特殊用途，请与我们联络。

对于客户的委托，我们会以最坚强的专业背景与最严谨的态度，在最短时间内为客户设计专用的变频调速器，以满足客户特殊的需求。

为充分发挥产品应有的优异性能与维护人员及设备的安全，在使用前请详细阅读本使用手册，并且妥善保存，以备日后调校与保养时使用。

目录1.说明书导读 (1)2.交货检查 (2)2.1铭牌说明 (2)2.2型号说明 (2)2.3订货代号说明 (2)3.士林变频器介绍 (3)3.1电气规格 (3)3.2一般规格（变频器特性） (5)3.3外形尺寸 (7)3.4各部分名称 (9)3.5安装与配线 (11)3.6外围配备选择 (24)4.基本操作 (30)4.1变频器的操作模式 (30)4.2各模式下的基本操作程序 (34)4.3运转 (38)5.参数说明 (40)5.1转矩补偿（P.0,P.46） (40)5.2输出频率范围（P.1,P.2,P.18） (41)5.3基底频率、基底电压（P.3,P.19,P.47） (41)5.4多段速运行（P.4~P.6,P.24~P.27,P.142~P.149） (42)5.5加减速时间（P.7,P.8,P.20,P.21,P.44,P.45） (44)5.6电子热动电驿容量（P.9） (45)5.7直流制动（P.10,P.11,P.12） (45)5.8启动频率（P.13） (46)5.9适用负载选择（P.14,P.98,P.99,P.162~P.169） (47)5.10JOG运行（P.15,P.16） (49)5.11失速防止（P.22,P.23,P.66） (50)5.12输出频率滤波常数（P.28） (51)5.13加减速曲线（P.29） (51)5.14回生制动（P.30,P.70） (53)5.15载波动作选择（P.31） (53)5.16通讯功能（P.32,P.33,P.36,P.48~P.53,P.153,P.154） (54)5.17运转速度显示（P.37） (69)5.182-5端子输入信号与目标频率（P.38,P.73,P.139,P.140,P.141） (69)5.194-5端子输入信号与目标频率（P.17,P.39） (72)5.20多功能输出（P.40,P.85,P.64,P.74,P.120,P.187） (73)5.21输出频率检出范围（P.41） (76)5.22输出频率检出值（P.42,P.43） (77)5.23AM端子（P.54~P.56,P.190,P.191） (77)5.24再启动功能（P.57,P.58,P.150） (78)5.25操作键盘的旋钮设定值锁定操作选择（P.59） (79)5.26输入信号滤波常数（P.60） (80)5.27遥控功能（P.61） (80)5.28零电流检出（P.62,P.63） (82)5.29复归功能（P.65,P.67,P.68,P.69） (83)5.30制动选择（P.71） (84)5.31载波频率（P.72） (85)5.32停止功能选择（P.75） (85)5.33参数写保护（P.77） (86)5.34正反转防止选择（P.78） (86)5.35操作模式选择（P.79） (87)5.36多功能控制端子功能选择（P.80~P.84,P.86） (88)5.37滑差补偿系数（P.89） (91)5.38回避频率（P.91~P.96） (92)5.39程序运行模式（P.100~P.108,P.111~P.118,P.121~P.123,P.131~P.138） (92)5.40操作器监视选择功能（P.110） (95)5.41零速功能（P.151,P.152） (95)5.42过转矩检出（P.155,P.156） (96)5.43外部端子滤波功能（P.157） (96)5.44外部端子上电使能功能（P.158） (96)5.45节能控制（P.159） (97)5.46多功能显示（P.161） (97)5.47PID功能（P.170~P.183,P.223~P.225） (98)5.484-5端子断线处理功能（P.184） (101)5.49比例联动功能（P.185） (101)5.50变频器程序版本号（P.188） (102)5.51出厂设定功能（P.189） (102)5.522-5端子输入信号（P.192~P.195） (103)5.534-5端子输入信号（P.196~P.199） (104)5.54齿隙补偿功能（P.229~P.233） (105)5.55摆频功能（P.234~P.239） (106)5.56辅助频率功能（P.240） (107)5.57启动前有直流制动功能（P.242~P.244） (107)5.58冷却风扇停车方式功能选择（P.245） (108)5.59工频-变频运行功能（P.247~P.250） (108)5.60SCP短路保护功能（P.287） (110)5.61异警记录参数（P.288~P.291） (111)5.62累积运行时间功能（P.292,P.293） (111)5.63密码保护功能（P.294,P.295） (112)5.64马达控制模式（P.300,P.301） (112)5.65马达参数（P.302~P.309） (114)5.66滑差补偿增益（P.320） (115)5.67转矩补偿滤波（P.321） (115)5.68参数拷贝功能（P.994,P.995）(需购买DU06操作器) (115)5.69异警记录清除（P.996） (116)5.70变频器重置（P.997） (116)5.71参数还原为默认值（P.998,P.999） (116)6.维护与检查 (117)6.1日常检查项目 (117)6.2定期检查(停机检查)项目 (117)6.3部分零件的定期更换 (117)6.4测量变频器的绝缘电阻 (118)6.5测量电机的绝缘电阻 (118)6.6IGBT模块测验 (118)附录一参数表 (119)附录二异警代码表 (127)附录三警告代码表 (129)附录四异警现象与对策 (130)附录五可选配件 (131)附录六欧洲规范兼容性说明 (133)修订记录 (135)说明书导读1.说明书导读士林电机SS2系列变频器，为符合市面上大部分的应用层面需求，设计了许多复杂的参数功能，对于初次接触变频器的客户，可能会造成使用上的困扰，因此我们希望读者能够仔细阅读说明书的每一部分，以便充分掌握此变频器的使用方法。

士林变频器调试说明一、按键说明
FWD：正转
REV：反转
MODE：模式选择
SET：设定
STOP/RESET：停止/复位
二、参数设定
按MODE键一下，然后按SET键，通过转动旋钮来选择参数1、控制模式选择（见：操作手册34页）
参数号：79 设定值：0或2
2、端子功能设定（见：操作手册90页）
STF端子
参数号：83 设定值：0（正转）
STR端子
参数号：84 设定值：1（反转）
M2端子
参数号：82 设定值：7（停止）
3、上限、下限频率、基底频率（见：操作手册43页）
上限频率
参数号：1 设定值：120Hz
下限频率
参数号：2 设定值：50Hz
基底频率
参数号：3 设定值：60Hz
4、加速、减速时间（见：操作手册46页）
加速时间
参数号：7 设定值：3
减速时间
参数号：8 设定值：3
加减速基准频率
参数号：20 设定值：60
加减速时间单位选择
参数号：21 设定值1
5、启动频率（见：操作手册48页）
参数号：13 设定值0.5。

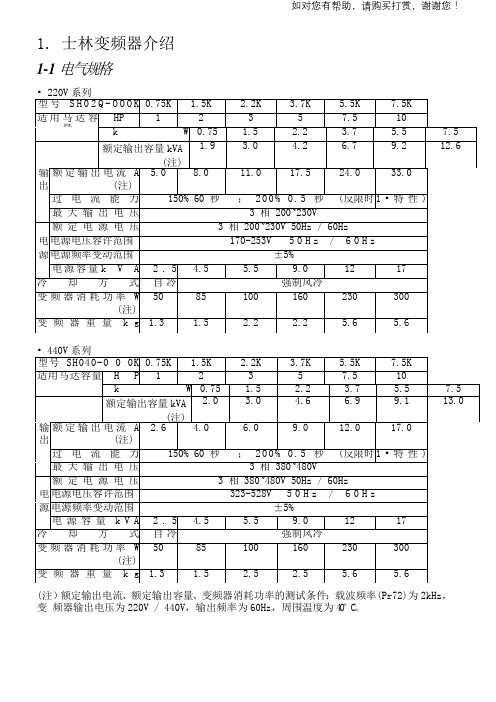

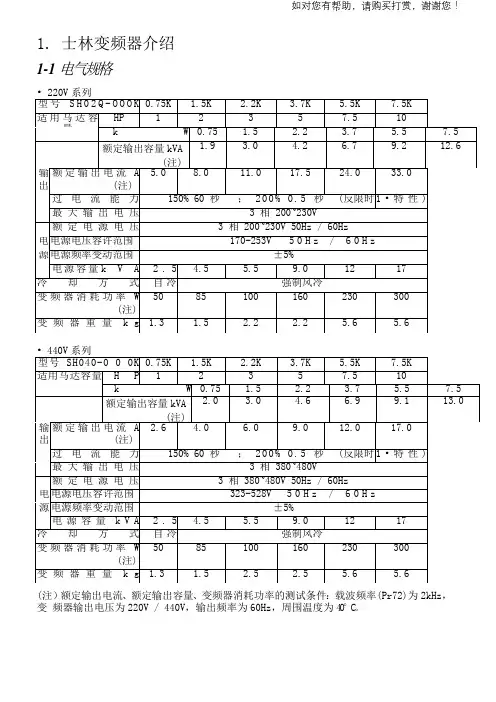

1.士林变频器介绍1-1电气规格(注）额定输出电流、额定输出容量、变频器消耗功率的测试条件：载波频率(Pr72)为2kHz，变频器输出电压为220V / 440V，输出频率为60Hz，周围温度为40°C。

1-2 一般规格(变频器特性)如对您有帮助，请购买打赏，谢谢您！1-3-3 操作器SH-DU01 (5. 5K ~7. 5K)Shihlin1-3-4 操作器SH-DU02 (0. 75K ~3. 7K)OHz O A O VMON O EXT O PU O REV O FWD O614如对您有帮助，请购买打赏，谢谢您！1-4-1铭牌与型号0.2-400H Z型号适用的马达■容量额定输入 额定输出(额定输出电流、最大输出 电压' 输出频率范围〕 生产批次软件版本号 _生产序号1-4-2 SH0X0-0. 75K 〜3. 7K (1HP 〜5HP )系列上盖卡钩压下后，朝变频器正面拉起，即可将上盖拆卸下来。

上盖拆下后，可 以看到「控制板端子台」与「主回路板端子台」。

配线时，导线必须穿过「配线出线孔」，再与端子台连接。

微士林•相 INVERTER y■eoemi /M O D E L : S H 020-5.5K ,P O W E R : 5.5K W / I N P U T 35.5A 3P H A C 200-230V 50/60H S ^ O U T P U T : 24A M A X 3P H A C 200~230V ^M F G . N O . 』圖圖11丨11111__S E R I A L N O:H J 00001 V E R ; 2.25如对您有帮助，请购买打赏，谢谢您！上盖卡钩压下后，朝变频器正面拉起，即可将上盖拆卸下来，上盖拆下后，可以看到「控制板端子台」与「主回路板端子台」。

电缆配线时，请先将「导线保护橡皮」做十字切割，再将电缆穿过导线保护橡皮，再与端子台连接，以避免电缆的绝缘皮刮伤。

说明书导读士林电机SS系列变频器，为符合市面上大部分的应用层面需求，设计了许多复杂的参数功能，对于初次接触变频器的客户，可能会造成使用上的困扰，因此我们希望读者能够仔细阅读说明书的每一部分，以便充分掌握此变频器的使用方法。

在阅读说明书时，有不明之处，欢迎来电询问。

说明书的第2章详细列出了士林SS系列变频器的规格，2-5节指导客户安装变频器，并且强调使用变频器时应注意的安全事项。

第3章指导客户如何使用变频器，3-1节列出了变频器的操作模式；3-2节说明如何使用操作器；3-3节列出了简单的操作步骤。

第4章对参数作了详细的解释说明。

以下是本说明书的专有名词定义：1. 变频器输出电流的频率，称为「输出频率」。

使用者设定的频率(可使用操作器、多段速选择、电压信号、电流信号，通信设定)，称为「目标频率」。

电机启动后，变频器的输出频率会逐渐加速至目标频率，然后在目标频率下稳定运转，此时的输出频率称为「稳定输出频率」。

2. 变频器的参数设定，在第4章中有详细的说明。

当使用者对参数设定不熟悉时，任意地调整参数设定值，往往导致变频器无法正常运作。

参数Pr998，可回复所有参数为默认值，此参数的操作流程，请参考第4 章Pr998。

3. 变频器的使用说明分为两大模式，「变频器的操作模式(简称操作模式)」与「操作器的工作模式(简称工作模式)」。

变频器的操作模式，决定运转频率的参考来源与电机启动信号的来源。

士林变频器共有九种操作模式，详细说明请参考3-1节。

操作器主要负责监视数值、参数设定与运转频率设定，士林操作器共有三种工作模式。

详细说明请参考3-2节。

4.「端子名称」与「功能名称」的差别：在变频器控制板端子台的附近和主回路板端子台的附近，有打印上去的文字，用以区分各端子，它被称为「端子名称」。

对于「控制端子」与「多功能输出端子」，除了它的端子名称外，仍必须定义它的「功能名称」，功能名称所指的是该端子实际的作用。

在解释各端子的功能时，所使用的名称皆为「功能名称」。

士林变频器ss说‎明书士林变频器‎s s说明书‎篇一：台‎湾士林shihl‎i n说明书SS-‎V22 ‎说明书导读士‎林电机SS系列变‎频器，为符合市面‎上大部分的应用层‎面需求，设计了许‎多复杂的参数功能‎，对于初次接触变‎频器的客户，可能‎会造成使用上的困‎扰，因此我们希望‎读者能够仔细阅读‎说明书的每一部分‎，以便充分掌握此‎变频器的使用方法‎。

在阅读说明书时‎，有不明之处，欢‎迎来电询问。

说‎明书的第2章详细‎列出了士林SS系‎列变频器的规格，‎2-5节指导客户‎安装变频器，并且‎强调使用变频器时‎应注意的安全事项‎。

第3章指导客‎户如何使用变频器‎，3-1节列出了‎变频器的操作模式‎；3-2节说明如‎何使用操作器；‎3-3节列出了简‎单的操作步骤。

第‎4章对参数作了详‎细的解释说明。

‎以下是本说明书‎的专有名词定义：‎1.‎。

使用者设定‎的频率额定输出‎电流、额定输出容‎量、变频器消耗功‎率的测试条件：‎载波频率为‎5kHz，变频‎器输出电压为22‎0V 440V‎，输出频率为60‎H z，周围温度为‎40℃。

‎篇二‎：士林变‎频器专用输出电抗‎器现货供应变‎频器电抗器供应商‎士林变频器配套‎输出电抗器适当‎选配电抗器与变频‎器配套使用，可以‎有效地防止因操作‎交流进线开关而产‎生的过电压和浪涌‎电流对它的冲击，‎同时亦可以减少变‎频器产生的谐波对‎电网的污染，并可‎提高变频器的功率‎因数。

变频器用‎到的电抗器有3种‎：输入电‎抗器、输出电抗器‎、直流电抗器。

‎1、输入电‎抗器主要作用是‎抑制进线电源的网‎侧谐波，增大进线‎电源主回路的短路‎阻抗。

据此灵活考‎虑是否使用。

‎2、输出电‎抗器主要作用是‎平衡出线电缆的分‎布容性负载，增大‎出线主回路的短路‎阻抗。

并能抑制变‎频器输出的谐波，‎起到减小变频器噪‎声的作用。

两台以‎上变频器并联运行‎时，还起到限制换‎相环流和负荷平衡‎的作用。

士林变频器SS2系列使用手册一、前言本使用手册是士林变频器SS2系列的使用操作指南，包括安装连接、操作和维护等方面的内容。

在使用本产品前，请仔细阅读本使用手册，了解产品的性能、功能和使用方法，确保正确、安全地使用产品。

二、特点1.自动检测电机转向功能；2.光电隔离输入信号；3.内置PID调节功能；4.自适应控制功能；5.运行可靠性高，实时监控电机状态；6.多种保护功能，包括过载、过流、过压等。

三、安装连接1.安装安装本产品时应将其安装在干燥通风的电气室内，避免阳光直射和潮湿环境。

在安装时，应注意以下事项：1.1 安装位置应平稳；1.2 与其他设备的距离应符合技术要求；1.3 安装地面应无明显倾斜和震动；1.4 连接电源时应按照图示正确接线；1.5 确保壳体良好接地。

2.连接本产品适用于AC380V或AC220V电源。

在连线前，请检查电源电压等级是否与本产品适用的功率和标称电压相符。

2.2 接线本产品各个接线端子上的标识如下：1）L1、L2、L3：输入电源；2）U、V、W：输出端子；3.操作3.1 电机启动1）工频点动操作在离合状态下，按下机器上的开机键，电机运行后，将按下停机键，电机即停止。

2）变频调速操作通过变频器内设置的参数进行运转，可实现无级变速。

3.2 参数设置该类型的变频器采用的是数字化调整，只需按照说明进行操作即可完成参数的设定。

四、维护1. 系统故障排除当出现运行故障时，应先排除故障，保证设备正常运行。

排除故障前，应先了解故障phenomenon、原因和解决方法。

如果未能清楚了解，就不得擅自拆卸设备。

2. 维护保养2.1 定期检查主要内容包括检查连接线松动、插针接触是否良好、设备运行状况等。

当发现设备表面有灰尘和杂物时，应使用清洁布擦拭，清洁时应停机。

并且，应定期拆开机壳，清理内部的灰尘和杂物。

3.3 检修如需对设备进行检修，应按照相应的步骤进行，不得随意拆卸或更换设备部件。

检修前，应切断设备的电源，防止因疏忽引起的危险事故。

说明书导读士林电机SS系列变频器，为符合市面上大部分的应用层面需求，设计了许多复杂的参数功能，对于初次接触变频器的客户，可能会造成使用上的困扰，因此我们希望读者能够仔细阅读说明书的每一部分，以便充分掌握此变频器的使用方法。

在阅读说明书时，有不明之处，欢迎来电询问。

说明书的第2章详细列出了士林SS系列变频器的规格，2-5节指导客户安装变频器，并且强调使用变频器时应注意的安全事项。

第3章指导客户如何使用变频器，3-1节列出了变频器的操作模式；3-2节说明如何使用操作器；3-3节列出了简单的操作步骤。

第4章对参数作了详细的解释说明。

以下是本说明书的专有名词定义：1. 变频器输出电流的频率，称为「输出频率」。

使用者设定的频率(可使用操作器、多段速选择、电压信号、电流信号，通信设定)，称为「目标频率」。

电机启动后，变频器的输出频率会逐渐加速至目标频率，然后在目标频率下稳定运转，此时的输出频率称为「稳定输出频率」。

2. 变频器的参数设定，在第4章中有详细的说明。

当使用者对参数设定不熟悉时，任意地调整参数设定值，往往导致变频器无法正常运作。

参数Pr998，可回复所有参数为默认值，此参数的操作流程，请参考第4 章Pr998。

3. 变频器的使用说明分为两大模式，「变频器的操作模式(简称操作模式)」与「操作器的工作模式(简称工作模式)」。

变频器的操作模式，决定运转频率的参考来源与电机启动信号的来源。

士林变频器共有九种操作模式，详细说明请参考3-1节。

操作器主要负责监视数值、参数设定与运转频率设定，士林操作器共有三种工作模式。

详细说明请参考3-2节。

4.「端子名称」与「功能名称」的差别：在变频器控制板端子台的附近和主回路板端子台的附近，有打印上去的文字，用以区分各端子，它被称为「端子名称」。

对于「控制端子」与「多功能输出端子」，除了它的端子名称外，仍必须定义它的「功能名称」，功能名称所指的是该端子实际的作用。

在解释各端子的功能时，所使用的名称皆为「功能名称」。

士林变频器SL系列操作说明书士林变频器SL系列操作说明书1、引言本文档旨在为用户提供士林变频器SL系列的详细操作说明。

本文档将介绍变频器的基本原理、产品特点、安装与调试方法、操作指南等内容，以帮助用户正确使用该产品，并解决可能遇到的常见问题。

2、变频器基本原理2.1 变频器的定义与作用2.1.1 变频器的定义2.1.2 变频器的作用2.2 变频器的工作原理2.2.1 变频器的组成部分2.2.2 变频器的工作流程3、产品特点3.1 高效节能3.1.1 节能原理3.1.2 节能效果3.2 稳定可靠性3.2.1 故障自诊断功能 3.2.2 抗过载能力3.3 安全操作3.3.1 过流保护3.3.2 过温保护4、安装与调试4.1 设备选购与准备4.1.1 设备选购要点4.1.2 安装前的准备工作4.2 安装方法与步骤4.2.1 安装位置选择4.2.2 电源连接4.2.3 控制器与电机连接4.3 调试方法与步骤4.3.1 参数设置4.3.2 变频器启动与停止4.3.3 故障排除5、操作指南5.1 变频器控制面板介绍5.1.1 控制面板组成部分 5.1.2 控制面板功能说明5.2 启动与停止操作5.2.1 手动启动与停止5.2.2 远程控制启动与停止5.3 运行参数设置5.3.1 频率设置5.3.2 速度控制模式设置6、常见问题及解决方法6.1 变频器无法启动6.1.1 电源连接故障6.1.2 控制信号异常6.2 变频器无法正常运行6.2.1 故障灯闪烁6.2.2 故障代码显示7、附件本文档涉及的附件包括：变频器安装图、电路连接图、调试参数表等。

8、法律名词及注释本文所涉及的法律名词及其注释如下：- 变频器：一种电力电子装置，用于控制电机的电源频率。

- 节能：指减少能源消耗，提高能源利用效率的行为或措施。

- 过载：指超过设备额定负载工作的情况。

- 过流保护：一种保护装置，用于防止电流超过额定值而引发故障。

[可以根据实际情况添加其他章节或内容]。

目錄導讀11 規格說明21-1電氣規格21-2一般規格(變頻器特性) 31-3外型尺寸41-3-1 0.75K~3.7K (1HP~5HP) 41-3-2 5.5K~15K (7.5HP~20HP) 51-3-3 18.5K~22K (25HP~30HP) 61-3-4 操作器DU01(適用5.5K~22K) 71-3-5 操作器DU02(適用0.75K~3.7K) 71-4各部名稱81-4-1銘牌與型號81-4-2 0.75K~3.7K (1HP~5HP) 81-4-3 5.5K~15K (7.5HP~20HP) 91-4-4 18.5K~22K (25HP~30HP) 101-5安裝與配線 111-5-1安裝須知 111-5-2 端子配線0.75K~3.7K (1HP~5HP)系列 121-5-3 端子配線 5.5K~22K (7.5HP~30HP)系列 151-5-4 配線須知 181-5-5使用單相電源 19 1-6週邊配備選擇 201-6-1無熔絲開關 211-6-2電力線規格 / 壓接端子規格 211-6-3濾波器 221-6-4煞車電阻 232 基本操作 242-1變頻器的操作模式 242-2操作模式切換流程圖 252-3操作程序說明 262-3-1 PU模式下，基本操作程序(Pr79=0或1) 262-3-2 外部模式下，基本操作程序(Pr79=0或2) 26=3) 272-3-3 混合模式1下，基本操作程序(Pr79=4) 272-3-4 混合模式2下，基本操作程序(Pr79=5) 282-3-5 混合模式3下，基本操作程序(Pr79=6) 282-3-6混合模式4下，基本操作程序(Pr79=7) 292-3-7混合模式5下，基本操作程序(Pr79=8) 292-3-8混合模式6下，基本操作程序(Pr792-3-9操作器JOG模式下，基本操作程序(Pr79=0或1) 302-3-10外部端子控制JOG模式下，基本操作程序 30(Pr79=2或3或5，且多功能輸入端子設定為JOG功能) 302-4操作器的工作模式 312-4-1工作模式切換流程圖 312-4-2監視模式的操作流程圖 322-4-3頻率設定模式操作流程圖(▲▼鍵設定頻率) 332-4-4頻率設定模式操作流程圖(按MODE鍵進入頻率設定模式) .. 332-4-5參數設定模式操作流程圖 34 3 參數 353-1參數一覽表 353-2參數功能說明 414 維護與檢查 964-1日常檢查項目 964-2定期檢查(停機檢查)項目 964-3部品(零件)的定期更換 97附錄 98附錄1 通訊格式 98附錄2 馬達參數自動量測步驟 112附錄3 異警代碼表 113附錄4 異常現象與對策 115附錄5 PID參數調整原則 116附錄6 歐洲規範相容性之說明 117 附錄7 MODBUS參數對照表 120 附錄8 無速度感測向量控制設定步驟 120附錄9 操作手冊變更履歷 120導讀士林電機泛用型變頻器，為符合市面上大部分的應用層面，而設計了許多的參數機能，對於初次接觸變頻器的客戶，這麼多參數及功能的變頻器，可能會造成使用上的困擾，希望讀者能夠仔細閱讀說明書的每一部份，以便充分掌握變頻器的使用度。

士林变频器简易调试简介、参数修改方法了解基本操作切换流程图开传动，变频器通电后会显示开机画面，具体如下图开机画面操作模式切换如下图566▲▼)■I•0nA\™—iu-.1Oik-1Ov)O JXI▲LtrjMOHUM O0 ML t・▼I n r•oo"等待2秒MODEPlC 1 f L/c：< ■Or-'1MODE MODE53•l'.>TMODEFl. ..J¥：：OKf.C'LMOPI.OV：•HI iOf<IO7T6』• IO7T参数设定模式操作流程如下图二、变频器基本使用参数简介与设定1、 正逆转防止选择Pr78为正逆转防止选择参数，分为“ 0,1,2” 3个设定值，分别表 示为“0”：正逆均可转动；“ 1”：仅正转（按下逆转指令，电机减 速停止）；“ 2”：仅逆转（按下正转指令，电机减速停止）2、 操作模式选择Pr79为操作模式选择参数，分别为“ 0,123,4,5,6,7,8’ 9种设定值區—e 闪痢怫二俚闪疣]KBQO EH2 * n O'* u u__________________________诳）参数设定模式下，指示灯・HZ 与指示灯MOm ■不会恙FTWI1O EXT读出原有设定僵具体说明如下图Pr79操作模式选择3Pr59为操作器频率来源选择参数，分别为“ 0,1” 2种设定值，具体说明如下图（注：此功能为面板操作器控制，非与PLC或屏连接信号控制。

）Pr59 Pl操作器上频率来源选择4运转速度显示主要有2个参数，频率参数Pr189与运转速度参数Pr37,具体设定如下：1、频率设置：Pr189为出厂设定值，分台湾与大陆两种。

“ 0”为台湾，即最大频率为“ 60Hz”，“ 1”为大陆，即最大频率为“ 50Hz”。

一般情况下应将Pr189设置为“ 1”。

2、运转速度参数Pr37为运转速度参数，在设备运转时将变频器运转调整至最大即“50Hz”，在此运转频率下测量出传送带所运转的速度，记为xxm/s。
