士林变频器SF-GT 说明书

  • 格式：pdf
  • 大小：6.17 MB
  • 文档页数：179

下载文档原格式

  / 179

合集下载

20140121_SHIHLIN_DU08、DU09简易说明书 V1.02

20140121_SHIHLIN_DU08、DU09简易说明书 V1.02

DU08 /DU09简易说明书1.订货代号订货代号说明：DU08SDU08DU09DU09S备注：DU08、DU08S适用于SS2系列变频器，DU09、DU09S适用于SF-G系列变频器V0.320及以上版本(对应版本标识为-02及以上)。

2.尺寸图<外形尺寸图><盘面安装开孔尺寸图> <法兰式安装开孔尺寸图(注)>-注：法兰式安装时，固定安装底座非标配，需另外购买，订货代号：SNKDUMH02（DU08S、DU09S已包含此固定安装底座）。

3.CBL：数据传输线(配合以上操作器使用，非标配，需额外购买)：4. 基本操作4.1 操作模式切换流程 4.2工作模式切换流程模式」下，操作键盘显示屏显示「外部模式」下，操作键盘显示屏显示,指示灯，指示灯时，操作模式固定不变，因此没有操作V A EXT REVEXT EXT MONEXT REVMONEXT REVMONEXT REV MON EXT REV EXT REV EXT EXT4.3监视模式下的操作流程图以PU模式为例：异警状态显示输出频率显示输出电压显示输出电流(注1)1.「监视输出频率」,指示灯、与会亮，显示屏显示当时的输出频率。

2.「监视输出电流」,指示灯、与会亮，显示屏显示当时的输出电流值。

3.「监视输出电压」,指示灯、与会亮，显示屏显示当时的输出电压值。

4.「浏览异警纪录」,指示灯与会亮，显示屏显示异警代码。

(注2) 异警代码，请参考士林电机各系列变频器使用说明书。

4.4 频率设定模式的操作流程图 4.5 参数设定模式操作流程 以PU 模式为例：注：参数设定模式下，指示灯调出原有目标频率调整岀新的目标频率EXT REVMONMONEXT EXT REVMONEXT EXT REVMONEXT REVMONEXT REVMON4.6 HELP 模式的操作流程图EXT REVMONEXT REVMONEXT REVMONEXT REVEXTEXT EXTEXT REVEXT EXT REVMONEXT EXTEXT REV4.7 参数拷贝功能（Pr.CP, Pr.CA）Pr.CP “参数拷贝读出”Pr.CA “参数拷贝写入”● 参数拷贝功能在马达停止，P.77=0且PU模式时才有效。

士林变频器SL系列操作说明书

士林变频器SL系列操作说明书

6
Pr. 27
7
Pr. 130
12
Pr. 131
13
Pr. 132
14
Pr. 133
15
( RH RM RL RES-SD )
() 0~400Hz
1. Pr. 24~27 Pr. 126~133
17 9999
4~15
2. 3
( ) (RH)=40Hz
(RL)=50Hz RH RL-SD ON
50Hz
0.00
A V
Hz
0.00
A V
Hz
E.OC1
A V
NOMI
15
6.
(RESET)
(1)
(Pr. 997)
PU OP
SET
9
9
rEST (2) (3) OFF (4) RES-SD
STOP Power
0.1
7
READ WRITE
Err
16
7.
FM-SD
PU
(1)
FM-SD
(2)
0
FM SD
1. PU 60Hz
)
Pr. 64 0
9999
( ) 1.
2. Pr. 81
9999
Pr. 65
0 1 2 3
41
500mS 9999
9.
Pr. 66
Pr. 22
Pr. 67 Pr. 68 Pr. 69
Pr. 67 Pr. 69
Pr. 67
Pr. 68
Pr. 68 Pr. 69
0.1~3600 0
( ) 1. Pr. 68
2.
PU ..........PU
3.

士林SB系列变频器说明书

士林SB系列变频器说明书

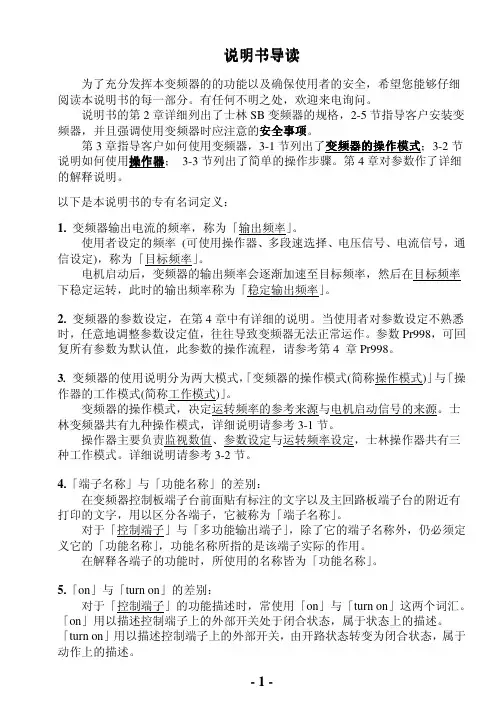

-9-
控 制 板 端 子 端子形式 端子名称 功能名称 说 明 与 功 能 描 述 STF 可选择 STR 可选择 详细说明请参考第 4 章 Pr80~Pr84。 M0 开关 可选择 信号 M1 可选择 输入 M2 可选择 RES RES RES turn on 后，变频器执行重置程序。 SD SD STF、STR、M0、M1、M2、RES 的共同参考地 10 --- 端子内部为 5V 电源 电压信号 0~5V 或者 0~10V 的输入点， 2 --Pr38 模拟 用以设定运转频率。 信号 电流信号 4mA~20mA 的输入点，用以 输入 4 --Pr39 设定运转频率。 5 --- 10、2、4 和 AM 端子的共同参考地。 A 电驿 输出 B C 开集极 输出 SO SE 模拟 信号 输出 AM SDA SDB RDA RDB P5S SG WF*注 1 ------平常时，A-C 间为常开接点，B-C 间为常闭接点。 这些端子为多功能继电器输出，具体参考 Pr85 (注) 接点能力 VDC30V / VAC230V-- 0.3A
电压 / 输出频率特性 转矩补偿 加减速曲线特性 煞车功能 电流失速防护 运转频率设定 PID 控制
控 电机启动（STF、STR） 、第二功能（RT） 、8 段速控速（RH、RM、RL） 、外 多功能控制端子 制 部积热电驿跳脱（OH） （可由客户设定（Pr80~ Pr84） ） 端 重置（RES） 使用外部接点(开关)重置变频器或者使用操作器重置变频器。 子 多 电机运转检出（RUN） 、输出频率检测（FU） 、输出频率到达（SU） 、过负载 多功能输出端子（SO） 、零电流检出（OMD） （Pr40） 功 警报（OL） 能 电机运转检出（RUN） 、输出频率检测（FU） 、输出频率到达（SU） 、过负载 多功能输出继电器 输 警报（OL） 、零电流检出（OMD） 、异警（ALARM） （Pr85） 出 端 多功能模拟仪表 多功能 DC（0-10V）输出（AM） ：输出频率、电流（Pr54） 子 运转状 输出频率监视，输出电流监视，输出电压监视，异常记录(最多 4 组) SH-DU01 态监视 操作器 LED 指示灯 运行指示灯、频率监视指示灯、电压监视指示灯、电流监视指示灯、模式切 （6 个） 换指示灯、PU/外部端子控制指示灯 通讯功能 内置全双工 RS485 接口 过电流保护，P-N 过电压保护，电压过低保护，电机过热保护(Pr9)，IGBT 模 保护机制 / 异警功能 块过热保护，煞车晶体异常保护，通信异常保护等。 周围温度 -10 ~ +50℃ (未冻结下) 周围湿度 90%Rh 以下 (未结露下) 环境 保存温度 -10 ~ +50℃ 通讯功能 周围环境 振动 室内，无腐蚀性气体，无易燃性气体，无易燃性粉尘 5.9m/s2 (0.6G)以下，符合 JIS C0911 的标准

2013_SVSG_士林变频器应用手册

2013_SVSG_士林变频器应用手册

士林变频器技术手册---ver1.00目录1.应用FAQ (4)1.1 选型建议 (4)1.2 操作模式 (6)1.3 参数设定 (7)1.4 端子配线 (8)1.5 安装方式 (9)1.6 异常状况 (10)2.故障排除 (12)2.1 过电流(OC0/1/2/3) (12)2.2 短路过电流(SCP) (12)2.3 过电压(OV0/1/2/3) (12)2.4 通讯异常(OPT) (13)2.5 风扇异常(FAN) (13)2.6 过负载(THN/THT) (13)2.7 模组过热(NTC) (14)2.8 记忆体异常(EEP) (14)2.9 ERR (15)2.10 编码器型式异常(PG1) (15)2.11 PG卡回授信号异常(PG2) (15)2.12 速度偏差过大(PG3) (15)2.13 其他 (15)3.调试方法 (16)3.1 V/F控制 (16)3.2 V/F闭环控制(V/F+PG) (16)3.3无速度感测向量控制(SVC) (16)3.4 闭环向量控制(FOC+PG) (17)3.5 调试后的确认(重点) (17)4.应用举例 (19)4.1 士林变频器恒压供水控制 (19)4.2 士林变频器用于高速电机(电主轴) (20)4.3士林变频器利用多电位器主辅调节频率控制 (21)4.4士林变频器用于数控车床 (22)4.5士林变频器用于电镀天车 (23)4.6士林变频器用于冲床设备 (24)4.7士林变频器与三菱FX2N PLC通讯控制 (25)4.8士林变频器与台达DVP ES PLC通讯控制 (26)4.9士林变频器与士林触摸屏通讯控制 (27)4.10士林变频器与威纶触摸屏通讯控制 (28)5. 附录 (29)5.1 附录一 (29)5.2 附录二 (31)6. 附件 (32)6.1 附件1：士林变频器符合电磁兼容的安装规范Rev 1.00 (32)6.2 附件2：FA产品应用案例——冲床 (32)7.修订履历 (33)1.应用FAQ1.1 选型建议1.1.1 SE2系列购买三相220V变频器是否可以接单相220V不建议，请购买单相系列1.1.2 士林变频器是否支持485通讯士林变频器全系列内置RS485通讯，有士林协议及Modbus协议1.1.3 SS2系列变频器装电抗器型号见操作手册3.6.61.1.4士林哪些变频器有恒压供水控制士林变频器SS2、SF系列均有恒压供水专用机能控制1.1.5士林变频器输出频率范围SS2、SF-GT频率输出0~650HzSE2频率输出0~1000Hz士林其它系列频率输出0~400Hz1.1.6 士林变频器可否用于特殊电机水中电机：其额定电流比标准电机大，在变频器容量选择时必须参考其额定电流防爆电机：士林变频器本身是非防爆结构，变频器应放在安全的地方单相电机：单相电机不适用变速器调速，电容起动方式时，电容受到了高频电流冲击，有破损可能，分相起动方式和反接起动方式时，内部的离心开关不会动作，会烧毁起动线圈，请尽量改用三相电机同步电机：不建议使用，起动电流和额定电流比标准电机大。

士林SS系列变频器使用说明书

士林SS系列变频器使用说明书

士林SS系列变频器使用说明书说明书导读士林电机SS系列变频器,为符合市面上大部分的应用层面需求,设计了许多复杂的参数功能,对于初次接触变频器的客户,可能会造成使用上的困扰, 因此我们希望读者能够仔细阅读说明书的每一部分,以便充分掌握此变频器的使用方法。

在阅读说明书时,有不明之处,欢迎来电询问。

说明书的第2章详细列出了士林SS系列变频器的规格,2-5节指导客户安装变频器,并且强调使用变频器时应注意的安全事项。

;3-2节说明如何使用第3章指导客户如何使用变频器,3-1节列出了变频器的操作模式操作器;3-3节列出了简单的操作步骤。

第4章对参数作了详细的解释说明。

以下是本说明书的专有名词定义,1. 变频器输出电流的频率,称为「输出频率I。

使用者设定的频率,可使用操作器、多段速选择、电压信号、电流信号,通信设定),称为「目标频率」。

电机启动后,变频器的输出频率会逐渐加速至目标频率,然后在目标频率下稳定运转,此时的输出频率称为「稳定输出频率」。

2. 变频器的参数设定,在第4章中有详细的说明。

当使用者对参数设定不熟悉时,任意地调整参数设定值,往往导致变频器无法正常运作。

参数Pr998,可回复所有参数为默认值,此参数的操作流程,请参考第4章Pr998。

3. 变频器的使用说明分为两大模式,「变频器的操作模式(简称操作模式,」与「操作器的工作模式(简称工作模式,」。

变频器的操作模式,决定运转频率的参考来源与电机启动信号的来源。

士林变频器共有九种操作模式,详细说明请参考3-1节。

操作器主要负责监视数倌、参数设定与运转频率设定,士林操作器共有三种工作模式。

详细说明请参考3-2节。

4. 「端子名称」与「功能名称」的差别,在变频器控制板端子台的附近和主回路板端子台的附近,有打印上去的文字,用以区分各端子,它被称为「端子名称」。

对于「控制端子」与「多功能输出端子」,除了它的端子名称外,仍必须定义它的「功能名称」,功能名称所指的是该端子实际的作用。

士林变频器说明书

士林变频器说明书

5
--- 模拟信号输入的参考地。
A
电驿
B
--- 平常时，A-C 间为常开接点，B-C 间为常闭接点。 --- 故障发生时(Alarm 灯亮)，A-C 间打开，B-C 间闭
输出
开集极 输出
脉冲 输出
C RUN FU SE
FM
--- 合。 (注) 接点能力 VDC30V / VAC230V-- 0.3A
－7－
1-5 安装与配线 1-5-1 安装须知
1. 请以垂直向上的方式安装
2. 安装时应与四周保持适当空间
3. 变频器四周温度勿超过额定值 4. 安装于保护箱中的正确位置
5. 请不要安装在高振动的机器设备上 (例如︰车床、铣床等) 6. 请不要安装在木材等易燃性的材料上 7. 请不要安装在有爆炸性气体、可燃性粉尘的环境 8. 请不要安装有油雾、灰尘的环境 9. 请不要安装在有高腐蚀性气体、空气中高盐分的环境 10. 请不要安装在高温、高湿度的环境
PC
PC
---
STF STF STF turn on 时，启动马达正转。
Pr74
STR STR STR turn on 时，启动马达逆转。
