医用超声雾化器电路分析

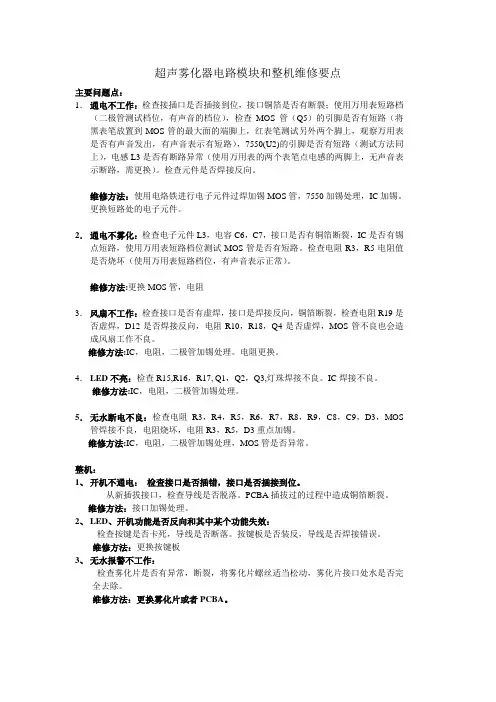

超声雾化器电路模块和整机维修要点主要问题点：1．通电不工作：检查接插口是否插接到位，接口铜箔是否有断裂；使用万用表短路档（二极管测试档位，有声音的档位），检查MOS管（Q5）的引脚是否有短路（将黑表笔放置到MOS管的最大面的端脚上，红表笔测试另外两个脚上，观察万用表是否有声音发出，有声音表示有短路），7550(U2)的引脚是否有短路（测试方法同上），电感L3是否有断路异常（使用万用表的两个表笔点电感的两脚上，无声音表示断路，需更换）。

检查元件是否焊接反向。

维修方法：使用电烙铁进行电子元件过焊加锡MOS管，7550加锡处理，IC加锡。

更换短路处的电子元件。

2．通电不雾化：检查电子元件L3，电容C6，C7，接口是否有铜箔断裂，IC是否有锡点短路，使用万用表短路档位测试MOS管是否有短路。

检查电阻R3，R5电阻值是否烧坏（使用万用表短路档位，有声音表示正常）。

维修方法:更换MOS管，电阻3．风扇不工作：检查接口是否有虚焊，接口是焊接反向，铜箔断裂，检查电阻R19是否虚焊，D12是否焊接反向，电阻R10，R18，Q4是否虚焊，MOS管不良也会造成风扇工作不良。

维修方法:IC，电阻，二极管加锡处理。

电阻更换。

4．LED不亮：检查R15,R16，R17, Q1，Q2，Q3,灯珠焊接不良。

IC焊接不良。

维修方法:IC，电阻，二极管加锡处理。

5．无水断电不良：检查电阻R3，R4，R5，R6，R7，R8，R9，C8，C9，D3，MOS 管焊接不良，电阻烧坏，电阻R3，R5，D3重点加锡。

维修方法:IC，电阻，二极管加锡处理，MOS管是否异常。

整机：1、开机不通电：检查接口是否插错，接口是否插接到位。

从新插拔接口，检查导线是否脱落。

PCBA插拔过的过程中造成铜箔断裂。

维修方法：接口加锡处理。

2、LED、开机功能是否反向和其中某个功能失效：检查按键是否卡死，导线是否断落。

按键板是否装反，导线是否焊接错误。

维修方法：更换按键板3、无水报警不工作：检查雾化片是否有异常，断裂，将雾化片螺丝适当松动，雾化片接口处水是否完全去除。

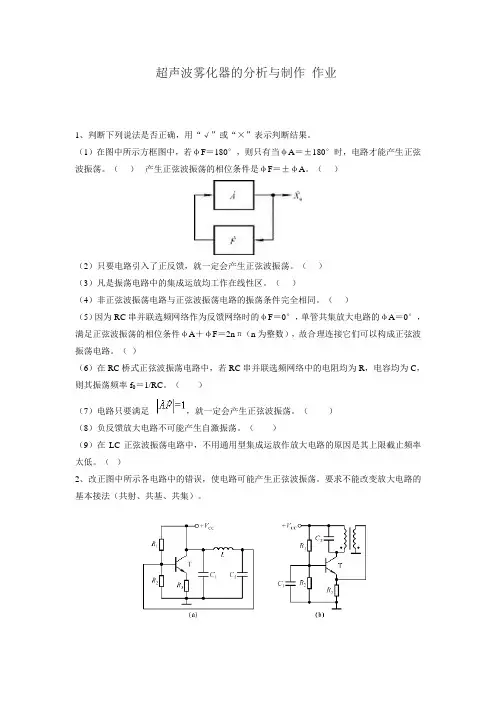

超声波雾化器的分析与制作作业1、判断下列说法是否正确，用“√”或“×”表示判断结果。

（1）在图中所示方框图中，若φF＝180°，则只有当φA＝±180°时，电路才能产生正弦波振荡。

（）产生正弦波振荡的相位条件是φF＝±φA。

（）（2）只要电路引入了正反馈，就一定会产生正弦波振荡。

（）（3）凡是振荡电路中的集成运放均工作在线性区。

（）（4）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。

（）（5）因为RC串并联选频网络作为反馈网络时的φF＝0°，单管共集放大电路的φA＝0°，满足正弦波振荡的相位条件φA＋φF＝2nπ（n为整数），故合理连接它们可以构成正弦波振荡电路。

（）（6）在RC桥式正弦波振荡电路中，若RC串并联选频网络中的电阻均为R，电容均为C，则其振荡频率f0＝1/RC。

（）（7）电路只要满足，就一定会产生正弦波振荡。

（）（8）负反馈放大电路不可能产生自激振荡。

（）（9）在LC正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其上限截止频率太低。

（）2、改正图中所示各电路中的错误，使电路可能产生正弦波振荡。

要求不能改变放大电路的基本接法（共射、共基、共集）。

3、现有电路如下：A. RC桥式正弦波振荡电路，B. LC正弦波振荡电路，C. 石英晶体正弦波振荡电路。

选择合适答案填入空内，只需填入A、B或C。

（1）制作频率为20Hz～20kHz的音频信号发生电路，应选用。

（2）制作频率为2 MHz～20MHz的接收机的本机振荡器，应选用。

（3）制作频率非常稳定的测试用信号源，应选用。

5、在A．容性 B．阻性 C．感性三个答案中，选择一个填入空内，只需填入A、B或C。

（1）LC并联网络在谐振时呈，在信号频率大于谐振频率时呈，在信号频率小于谐振频率时呈。

（2）当信号频率等于石英晶体的串联谐振频率或并联谐振频率时，石英晶体呈；当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈；其余情况下石英晶体呈。

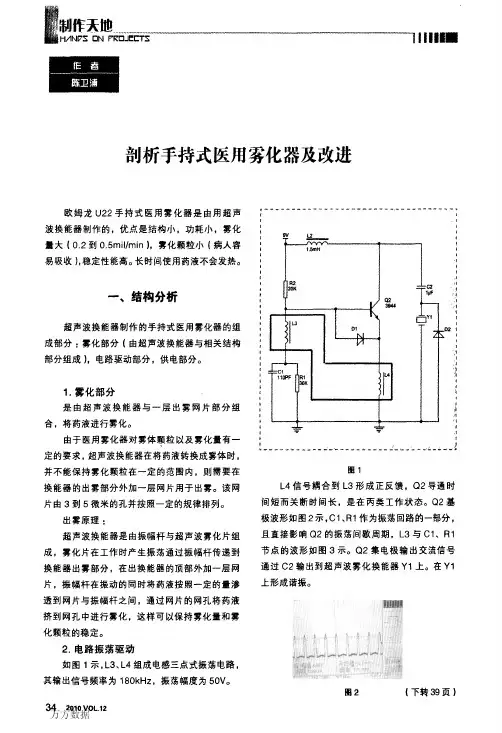

霞氅㈣乏一Ⅲ啊剖析手持式医用雾化器及改进欧姆龙Ｕ２２手持式医用雾化器是由用超声波换能器制作的，优点是结构小，功耗小，雾化量大（０．２到Ｏ．５ｍｉＩ／ｍｉｎ），雾化颗粒小（病人容易吸收），稳定性能高。

长时间使用药液不会发热。

一、结构分析超声波换能器制作的手持式医用雾化器的组成部分：雾化部分（由超声波换能器与相关结构部分组成），电路驱动部分，供电部分。

１．雾化部分是由超声波换能器与一层出雾网片部分组合，将药液进行雾化。

由于医用雾化器对雾体颗粒以及雾化量有一定的要求．超声波换能器在将药液转换成雾体时。

并不能保持雾化颗粒在一定的范围内，则需要在换能器的出雾部分外加一层网片用于出雾。

该网片由３到５微米的孔并按照一定的规律排列。

出雾原理：超声波换能器是由振幅杆与超声波雾化片组成，雾化片在工作时产生振荡通过振幅杆传递到换能器出雾部分，在出换能器的顶部外加一层网片。

振幅杆在振动的同时将药液按照一定的量渗透到网片与振幅杆之间。

通过网片的网孔将药液挤到网孔中进行雾化，这样可以保持雾化量和雾化颗粒的稳定。

２．电路振荡驱动如图１示．Ｌ３、Ｌ４组成电感三点式振荡电路，其输出信号频率为１８０ｋＨｚ。

振荡幅度为５０Ｖ。

３４２０１０ＶＯＬ．１２图１Ｌ４信号耦合到Ｌ３形成正反馈，Ｑ２导通时间短而关断时间长，是在丙类工作状态。

Ｑ２基极波形如图２示，Ｃ１、Ｒ１作为振荡回路的一部分，且直接影响Ｑ２的振荡间歇周期，Ｌ３与Ｃ１、Ｒ１节点的波形如图３示。

Ｑ２集电极输出交流信号通过Ｃ２输出到超声波雾化换能器Ｙ１上。

在Ｙ１上形成谐振。

图２（下转３９页）万方数据嘲川厂—————————一僦鍪图７采用ＣＴ３５８２的万能充电器电路（上接３４页）图３３．供电部分根据换能器的实际需求来确定，欧姆龙Ｕ２２使用的３Ｖ电池供电。

雾化部分电路的电压是通过３Ｖ升压到９Ｖ后供电工作。

３Ｖ为外接稳压电源与机内电池两用。

●＝、改进设计Ｌ一……………一………一…√ｉ笔者做出了功耗更低的电路如图４所示。

医用超声雾化器的常见故障及维修
医用超声雾化器的常见故障及维修
超声雾化器是临床不可或缺的常规医疗器械，在各级医院里广泛应用于内科、外科、儿科、五官科，治疗老年慢性支气管哮喘、支气管扩张、咽喉炎、闭眼、肺炎等各种呼吸道疾病。

由于使用频繁，因此故障率也高，现将我们临床维修的一些经验介绍如下。

1、开机后不通电
检查F1保险丝发现已经熔断，更换一根新的保险丝后又马上熔断。

之后检查BGZ，发现已经击穿，更换晶体管后换上保险丝，机器工作正常。

2、电源指示灯亮，风机正常，不出雾
一步步检查，水位正常，测量变压器的工作状态，电压电流均属正常。

根据电路图检查水位开关和换能器也都正常，再测量功率放大器时，发现BU406功率管已被击穿，更换功率管加水通电雾化器正常工作。

3、开机后有水柱但无雾气
调节W1，水槽里的水柱有变化，还是没有雾气。

根据维修经验，一般是由于振荡晶片老化引起的，由于雾化器使用日久会使得振荡晶片因药液的渗入而发霉，进而导致晶片性能衰退，振荡频率发生变化，因此雾化器无法正常工作。

更换一个新的振荡晶片后，机器工作正常。

4 、电机噪声很大
检查电机风叶和风罩壳，二者没有相碰，用手转动轴承，发现比较干涩，往转轴上注入少许机油，开机后噪声有所减少，如日久感觉噪声还是很大，则最好更换电机配件。

一款简草的起声波零化器电賂碎倒介铭的起声说雾化器，鸟山水盘譽馳套使用讨滋产望点雾镰犹的幼感致黑。

曳用扌轶干烁的殊境对空花加湿讨饨清新空％,韦利扌人的畸叨U在水彳加人适董的消壽像劃后，雾化后可对居性环境消事，孩防疾病的父望。

工作糜理；起声谟雾祀器由电源电跆、猱噹器电跆和水倍狡制电跆爼就，的團所示220V衣洗电圧養T怜层（怜窗36V）、桥式港洗yDI 一VD4及Cl、C2滅波后，伶水儘狡制电跆和换需器提供工作电;4、。

在水倍检嗣电級检厕別水槽內帝水时，超诡后的直液电圧養鬲个水伎电級之间的水电汎，為VT1的安射机提供工作电圧，使VT1导通，VT1樂电机输出峦电年，使VT2也导通，怎换書器提供偏置电层。

猱書器猱書工作后，晶俸起声波换滋器BC产或峦频拔幼（频隼狗耘1・65MHz；,瘠水零化。

无器件迄荐VT1迄用S9015我C8550型碗PNP晶体管，VT2迄用2SC18坊我C8550更砒NPN晶体管/ VT3迄用BU406我MJE13005型確NPN峦反圧晶俸管。

VD1-VD4、VD5物迄用1N4007更確農洗二級管,，VS1和VS2初迄用1W,4.7V的確稳圧二級管。

R1-R7迄用1/4W礁膜电帆器衣金属膜电帆器。

C1迄用耐压值务50V何上的铝电解电客器；C2 — C4和C6迄用独居电客器或涤沦电客器,，C5迄用咅频糜介电容器。

L1 一13迄用TDK色斜电感或用漆包钱目制。

T冕用30W、二决电层怎36 V的电源变层器。

BCil用餉浪器考用卷电式起声波雾化決。

水儘电怨可用亲魏铜针制作。

碎夂介铭的裟置饨便盘参的假山、树*周国产望层层雾花，犹的山间飙着诛诛白云，級共地提宙了观货价值。

同时也适合过今干燥的琢境对空花触湿，以利人的唆暇;在水申加入适逼的菜种像利，洽彼污集的居任殊境消番，以预防殡病（的把比焙用赭定讨雾祀，可预防说感）尊著。

20k殳要由起声谟农望器、水倍控制器、电源电跆尊几部今钮就。

起声波农望器殳要由三机管VT1构就,VT1及曳外®免件爼咸电客三点式LC鴉書器，B 4起声波换滋器，曳国帝频車fc=1.65MHz,电容C1、C2决定鴉噹悟度，曳⑥味频隼略低扌fc, LI、C2窗正反僦免件，曳囿韦频痺踣甬于fc, VD5范VT1的保护二級管。

超声波雾化器的制作电路图
超声波增湿器（超声波雾化器）是以超声波换能的方法产生高频震动使水面产生雾化，在雾化的过程中产生水雾不断向周围蒸发使空气中保持一定的湿度。

见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。

L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L1和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。

三极管采用13009加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中，确定电路已经开始振荡，这里的 A 是电流表，整个电路电流确定在0.4A左右，就可以进行电路调试了。

将雾化喷水头固定在盆底，水深6-10cm为宜。

调整电位器WR1，先把电位器旋至阻值最大处。

打开电源，慢慢减小WR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流最小，用相同阻值电阻代替电位器WR1即可，第一步调试完成。

然后开始进行第二步调整！将短波磁棒敲成大小不一样的磁块，
放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况！这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的温度更低。

最后将磁块固定在L2骨架中。

如果有新的调试方法我们将会更新电子制作网这里的技术资料。

元件选择与制作 C1、C2、C3用高频瓷介电容电压630V。

三极管要求功率为60W，反压大于300V的开关管。

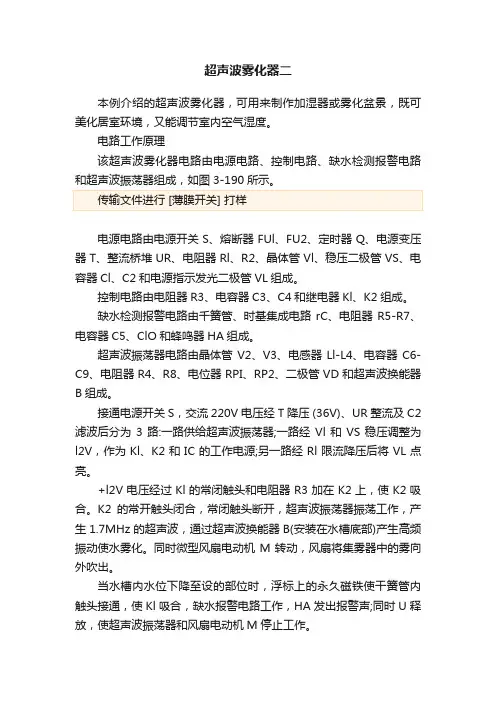

超声波雾化器二本例介绍的超声波雾化器，可用来制作加湿器或雾化盆景，既可美化居室环境，又能调节室内空气湿度。

电路工作原理该超声波雾化器电路由电源电路、控制电路、缺水检测报警电路和超声波振荡器组成，如图3-190所示。

电源电路由电源开关S、熔断器FUl、FU2、定时器Q、电源变压器T、整流桥堆UR、电阻器Rl、R2、晶体管Vl、稳压二极管VS、电容器Cl、C2和电源指示发光二极管VL组成。

控制电路由电阻器R3、电容器C3、C4和继电器Kl、K2组成。

缺水检测报警电路由千簧管、时基集成电路rC、电阻器R5-R7、电容器C5、ClO和蜂鸣器HA组成。

超声波振荡器电路由晶体管V2、V3、电感器Ll-L4、电容器C6-C9、电阻器R4、R8、电位器RPI、RP2、二极管VD和超声波换能器B组成。

接通电源开关S，交流220V电压经T降压 (36V)、UR整流及C2滤波后分为3路:一路供给超声波振荡器;一路经Vl和VS稳压调整为l2V，作为Kl、K2和IC的工作电源;另一路经Rl限流降压后将VL点亮。

+l2V电压经过Kl的常闭触头和电阻器R3加在K2上，使K2吸合。

K2的常开触头闭合，常闭触头断开，超声波振荡器振荡工作，产生1.7MHz的超声波，通过超声波换能器B(安装在水槽底部)产生高频振动使水雾化。

同时微型风扇电动机M转动，风扇将集雾器中的雾向外吹出。

当水槽内水位下降至设的部位时，浮标上的永久磁铁使干簧管内触头接通，使Kl吸合，缺水报警电路工作，HA发出报警声;同时U释放，使超声波振荡器和风扇电动机M停止工作。

调节RPl的阻值，可改变超声波振荡器的工作频率，从而调节雾量的大小。

元器件选择Rl、R4和R8均选用2W金属膜电阻器;R2、R5-R7选用1/4W金属膜电阻器或碳膜电陆器;R3选用lW金属膜电阻器。

RPl选用实心电位器或合成膜电位器;RP2选用可变电阻器。

Cl、C5-ClO均选用耐压值为160V的涤纶电容器或独石电容器;C2选用耐压值为63V的铝电解电容器;C3和C4均选用耐压值为16V的铝电解电容器。

超声波雾化器原理简介超声波雾化器利用电子高频震荡（振荡频率为1.7MHz 或2.4MHz，超过人的听觉范围，该电子振荡对人体及动物绝无伤害），通过陶瓷雾化片的高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂。

与加热雾化方式比较，能源节省了90%。

另外在雾化过程中将释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到淨化，减少疾病的发生。

超声波雾化器分类和用途本公司的系列雾化器采用高效集成电路，超小型一体化的独特结构设计，重要部件采用进口元件，并选用高品质的雾化片。

凭借产品多方面的优越性能、多年的生产经验和优质的个性化服务，我们生产的雾化器已为许多日本、美国和国内企业的加湿器、熏香器、美容机、消毒机、浴缸造雾机、盆景、工艺品等提供优质的配套服务，并赢得客户的广泛赞誉。

本公司雾化器系列产品品种齐全，从单喷头到多喷头、从简单投入式到多种法兰安装结构式、从水的雾化器到耐二氧化氯等强氧化剂的雾化器，从锌合金外壳到黄铜和不锈钢外壳，同时我们的专业技术人员会根据您的各种不同要求和使用条件，协助您选择雾化器产品型号，合理调整雾化器的参数和工艺，或设计新型雾化器，若有需要，我们还可为您完成整机的结构设计和控制部分研制。

使用说明和注意事项在正确的使用情况下，雾化片的使用寿命约3000小时，且极易更换。

其使用寿命还与水的质量有关，如果雾化片上沉积了水垢，请用柔布清洗。

根据不同的的水质和使用目的，可以选用不同的雾化片，如水质较硬的地区选用覆不锈钢的雾化片，要求耐酸的使用环境选用玻璃釉面的雾化片。

雾化器具有断水自动保护功能，当水位低于水位开关时，雾化器会自动停止工作。

雾化器工作时，请勿把手置于雾化片上方，因高频震荡，手会有刺痛的感觉，但这不是电的冲击或漏电。

雾化器的正确使用步骤为：将雾化器放入装了水的容器内→雾化器的电源连接线接入变压器→再将变压器的插头接入电源即可。

多用途超声波微型雾化器电路多用途超声波微型雾化器电路类别：医疗仪器本电路图所用到的元器件：9015 1815 BU406 600) {i=this.width; j=this.height; this.width=600; this.height=j/i*600;}" border=0 多用途超声波微型雾化器笔者介绍一种多用途的超声波雾化器。

该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。

一、电路工作原理该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。

雾化器工作电路由振荡器、换能器和水位控制电路等组成。

1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。

晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。

C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。

压电陶瓷片TD具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。

若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。

2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。

超声波雾化加湿器故障分析检修三例例1:故障现象:一台D201型超声波雾化加湿器，接通电源后不喷雾。

故障原因分析:该雾化器电路原理如附图所示:引起不喷雾的原因主要有:(1)电源供电失常，输出电压为零或过低;(2)磁环浮子S-N卡滞不随水位升降，或干簧管水位开关SL接触不良;(3)VT等组成的超声频振荡器停振，一般是有关元件开路失效，击穿漏电或性能变差;(4)超声波换能器HTD损坏或失效。

故障检查修理:(1)测量电源变压器T次故障为正常值交流48V，说明市电输人无问题，再测高频消噪扰电容C1两端电压为直流48V，说明VD1-VD4桥式整流器、直流保险FU及限流保护电阻R1均正常;(2)检查雾量调整电位器RP1和辅助调整电位器RP2接触良好，引线无折断〕检查磁环浮子S-H随储水槽水位上下浮动自动，水位控制干簧管开关SL闭合及断开无异常;(3)检查振荡电路有关元件:C2-C6无开路失效及容量减退现象，电感L1-L3无需断开路及受潮漏电，R2和R3无脱焊开路，保护二极管V DS正、反向电阻也正常，振荡管VT极间正、反向电阻未见异常。

最后怀疑是VT性能变劣(如穿透电流增大、开关特性变差或p下降等)，用一只特性相近的中功率晶体管2SD1163代换后(也可用2DS35 , RU408等代换)，开机试验，喷雾恢复正常，故障排除。

例2:故障现象:一台SRQ-SSA型超声雾化器，喷雾量明显减少，调节雾量控制电位器无效。

故障原因分析:本故障与不喷雾故障(例1)看似不同，实际上无本质区别，只是元件坏损程度稍轻。

尚未导致电路停振而已。

该机电路与附图大同小异，这里不再给出引起喷雾量变少的原因主要为:(1)电源电路有故障，供给振荡电路的电压过低;(2)雾量调节电位器及辅助调节电位器引线折断、接触不良等造成雾量调整失控;(3)超声频振荡电路振弱，输出的信号幅度过低;(4)超声波换能器HTD效率低。

故障检查修理:(1)测量整流输出的直流电压约SOV ,说明电源变压器、桥式整流器及保险丝等均完好:(2)测量整流器输出电流，喷雾正常时应为SOOmA左右，实测电流不到300mA，说明振荡器虽然能起振工作，但振荡较弱;(3)检查雾量控制(实际仁是输出功率控制)及辅助控制电位器引线完好，滑动接触正常;(4)检查相关振荡元件无异常，试更换中功率振荡管，故障依ll};(5)检查超声波换能器，正常时用万用表Rxl档测其极间电阻应为零欧，实测值为620K,fZ，说明换能器有问题二仔细观察换能器被水封压住的地方腐蚀成黑灰色，用随机配送的专用清洗剂清洗后，极间电阻降至5.8K,fZ。

超声雾化器的电路原理及故障检修
王水平
【期刊名称】《医疗装备》
【年(卷),期】2003(016)008
【摘要】@@ 近年来,随着超声技术的发展,超声技术在雾化治疗方面被广泛应用,超声雾化器已是临床不可缺少的医疗仪器.它能在常温下把水溶性药物雾化成1μm 到5μm微小的雾粒,被病人吸入,直接作用于病灶方面,主要用于内科、外科、五管科、儿科等方面,尤其对呼吸系统疾病的预防和治疗具有明显效果.
【总页数】2页(P47-48)
【作者】王水平
【作者单位】洛玻集团公司职工医院设备科,河南,洛阳,471009
【正文语种】中文
【中图分类】TH789
【相关文献】
1.医用超声雾化器的电路工作原理和故障检修
2.临床常用监护仪及超声雾化器故障检修2例
3.402超声雾化器的故障检修
4.402型医用超声雾化器特殊故障检修
5.超声雾化器的维护保养与故障检修
因版权原因，仅展示原文概要，查看原文内容请购买。
