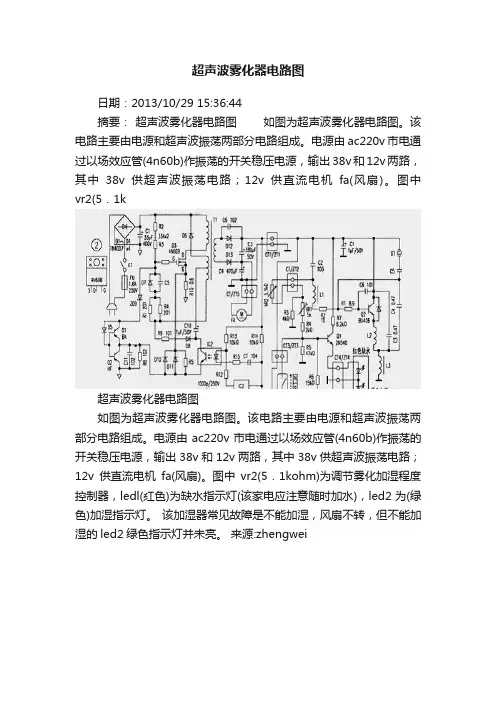

超声波雾化器电路图
日期：2013/10/29 15:36:44
摘要：超声波雾化器电路图如图为超声波雾化器电路图。
该电路主要由电源和超声波振荡两部分电路组成。
电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。
图中vr2(5．1k
超声波雾化器电路图
如图为超声波雾化器电路图。
该电路主要由电源和超声波振荡两部分电路组成。
电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。
图中vr2(5．1kohm)为调节雾化加湿程度控制器，ledl(红色)为缺水指示灯(该家电应注意随时加水)，led2为(绿色)加湿指示灯。
该加湿器常见故障是不能加湿，风扇不转，但不能加湿的led2绿色指示灯并未亮。
来源:zhengwei。
超声波雾化器的制作电路图
超声波增湿器（超声波雾化器）是以超声波换能的方法产生高频震动使水面产生雾化，在雾化的过程中产生水雾不断向周围蒸发使空气中保持一定的湿度。
见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。
L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L1和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。
三极管采用13009加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中，确定电路已经开始振荡，这里的 A 是电流表，整个电路电流确定在0.4A左右，就可以进行电路调试了。
将雾化喷水头固定在盆底，水深6-10cm为宜。
调整电位器WR1，先把电位器旋至阻值最大处。
打开电源，慢慢减小WR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流最小，用相同阻值电阻代替电位器WR1即可，第一步调试完成。
然后开始进行第二步调整！将短波磁棒敲成大小不一样的磁块，
放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况！这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的温度更低。
最后将磁块固定在L2骨架中。
如果有新的调试方法我们将会更新电子制作网这里的技术资料。
元件选择与制作 C1、C2、C3用高频瓷介电容电压630V。
三极管要求功率为60W，反压大于300V的开关管。
1.7mhz雾化片驱动电路加湿器相信大家不会陌生，加湿器内加入自来水，打开加湿器的开关，不出几秒，加湿器便能产生云雾缭绕的效果。
那么，水到底是怎样就变成云雾的呢？下面就给大家解密一下！现在所用的加湿器，大部分是利用超声波的高频振荡（振荡频率高达1.7MHz 或2.4MHz），可以将水雾化为1微米到5微米的超微粒子。
超声波加湿器，具有在室内降温、保湿等功能，这项目技术的关键，是利用超声波击打出水雾，其中能产生超声波震动的核心元件就是雾化片。
▲雾化片雾化片产生的高频振荡，可以将液态水分子结构打散而产生自然飘逸的水雾。
超声波的雾化方式与加热雾化方式比较，能源节省90%。
▲ 加湿器PCB超声波雾化片可分成两种，一种是陶瓷雾化片，另一种是微孔雾化片。
陶瓷雾化片和微孔雾化片结构构造不一样，陶瓷雾化片是由压电陶瓷片制成，具有压电效应。
▲陶瓷雾化片陶瓷雾化片是把雾化片放在离水面三毫米的地方，利用高频振动把水瞬间分解成细小的水珠状，再由喷嘴喷出来，利用超声原理将水变成微小的水珠状，从而产生雾气喷出。
陶瓷雾化片需要较大的电压来带动，常规是都是24V~48V电压，所以比微孔雾化片的功率要大。
而微孔雾化片是由钢片穿孔而成，微孔雾化片是通过中间细微孔，由海绵吸棒把水吸上来，由雾化片中间细孔喷出。
▲微孔雾化片小型加湿器里面用到最多的是微孔雾化片，功率是比较小的。
雾化片的常用尺寸有13.8mm、16mm、20mm，最大的有25mm。
雾化片的频率有108kHz、110kHz、150kHz、160kHz、1700kHz。
接下来，分享几个雾化片驱动的几个电路，供大家参考。
分立元件驱动方式该超声波加湿器电路由电源电路、振荡器电路和水位控制电路组成。
交流220V电压经变压器降压，然后经过桥式整流滤波电路，为水位控制电路和振荡器提供工作电压。
在水位检测电极检测到有水时，整流后的直流电压经两个水位电极之间水的电阻，为V1的集电极提供工作电压，使V1导通，V1导通后V2也导通，为振荡器提供偏置电压。
超声波雾化电路
超声波雾化电路是一种利用超声波的振荡产生雾化效果的电路。
一般的超声波雾化电路由以下主要部分组成：
1. 超声波发生器：产生高频振荡信号的电路，在此应用中其频率通常在1MHz以上。
2. 驱动电路：将发生器产生的信号放大和稳定后，通过适当的驱动方式，将信号传输到下一级。
3. 驱动器和放大器：将低电平的高频信号转化为高电平的高频信号，以驱动超声波雾化器。
4. 超声波雾化器：将高频信号转化为机械振荡，进而将液体转化为雾化颗粒。
5. 控制电路：负责调节超声波发生器的频率和幅度，从而控制雾化的效果。
6. 电源供电：为电路提供所需的电能。
超声波雾化电路的工作原理是使用超声波的高频振荡作用在液体上，产生机械振荡，使液体分散成微小颗粒，从而形成雾化效果。
该电路常用于雾化器、喷雾器等场合，如医疗器械、空气清洁器、香薰机等。
多用途超声波雾化器
时间:2006-08-15 来源: 作者: 点击：3178 字体大小:【大中小】这里介绍一种多用途的超声波雾化器。
该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。
一、电路工作原理
该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。
雾化器工作电路由振荡器、换能器和水位控制电路等组成。
1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。
晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。
C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2 和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。
压电陶瓷片TD 具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。
若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率
而工作。
2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。
若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。
图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。
电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。
BG3管导通工作。
BG2管起开关作用。
当BG3工作时，BG2管也导通，电源通过BG3、BG2、R3、L3向BG1管提供偏置电流，使BG1管振荡工作。
一旦液面降低、控制触针露出水面，电源到BG3管的通路被切断，BG3管截止，BG2开关也断开，此时BG1因无偏置电流而迅速停止振荡。
调整电阻R3的阻值，可以直接改变BG1管的偏置电流，所以振荡器的调试十分简单和方便。
电路中的D7是BG1管be结的保护二极管。
二、超声雾化器结构和使用方法
1．雾化器结构，该雾化器外形如图2所示。
雾化头外壳是铜质材料的铸件，铜壳表面镀铬抛光，其外形尺寸为442mm×l5mm，铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1，换能器紧贴BG1管以利工作时在溶液中散热。
铸件铜壳是可拆卸的，只需旋转壳面上的定位口，即可更换压电片。
此外两根水位控制触针紧固在铜壳内，并按一定距离排列再垂直伸出壳外一定高度，以便控制被雾化溶液的最低水位。
雾化器电源和工作电路都单独装在一个工程塑料壳内，当该装置的输入插入电源后，输出会通过导线给雾化头供电工作。
据称该雾化器厂家，不仅提供雾化器成品，也提供全套散件出售。
2，使用方法，若将该雾化器用于室内加湿或消毒，可准备一个小塑料盆，盆内盛一定量的溶液，溶液量不宜太多(浅水为准)，仅比水位触针高出一定距离即可(溶液太深其雾化量相对减小)。
再把雾化头平放、两根触针向上浸在溶液中，这时只需插上电源，溶液立刻开始雾化。
若该雾化器用于盆景，可参照上述方法进行。
