接地电阻表及其使用注意事项

简单叙述使用接地电阻表的方法。

使用接地电阻表是一种测量接地电阻的方法，它用于确保电气设备或系统的良好接地。

接地电阻是指在接地系统中电流通过的电阻。

良好的接地能够提供保护，防止电气设备故障、电击或火灾等危险。

使用接地电阻表的方法如下：1. 准备工作：确保电源已关闭，并将仪器与设备或系统接地端连接好。

2. 设置仪器：根据需要选择合适的测量范围。

大部分接地电阻表有多个档位可供选择，根据实际情况选择合适的档位。

3. 测量接地电阻：将接地电阻表的探头或夹子连接到需要测量的接地点上。

确保探头或夹子与接地点紧密接触，以确保准确测量。

4. 读取测量结果：打开电源，使电流通过接地系统。

等待一段时间，以确保稳定的测量结果。

然后读取仪器上显示的接地电阻值。

一般来说，较低的接地电阻值表示较好的接地。

除了基本的使用方法外，还可以通过以下方式拓展接地电阻表的应用：1. 定期检测：接地电阻应定期检测，以确保其在一定范围内。

通过定期使用接地电阻表进行检测，可以及时发现接地系统的问题，并采取相应的维修措施。

2. 多功能应用：一些高级的接地电阻表还可以测量其他参数，如电阻、电压和电流等。

这些功能使得接地电阻表成为一种多功能的电气测试仪器。

3. 数据记录和分析：一些接地电阻表具有数据记录和分析功能，可以记录多次测量的结果，并生成报告。

这些功能可以帮助用户更好地了解接地系统的变化趋势，并进行维护和改进。

总之，使用接地电阻表是一种简单而重要的方法，可用于测量接地电阻并确保电气设备或系统的安全运行。

通过定期检测和使用多功能的接地电阻表，可以提高接地系统的可靠性和效率。

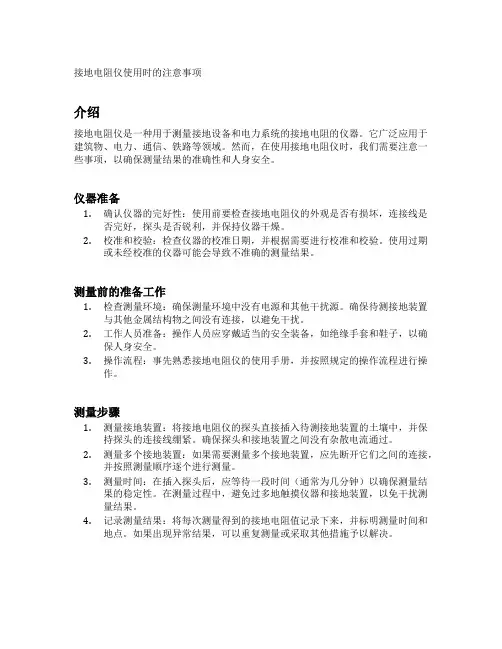

接地电阻仪使用时的注意事项介绍接地电阻仪是一种用于测量接地设备和电力系统的接地电阻的仪器。

它广泛应用于建筑物、电力、通信、铁路等领域。

然而，在使用接地电阻仪时，我们需要注意一些事项，以确保测量结果的准确性和人身安全。

仪器准备1.确认仪器的完好性：使用前要检查接地电阻仪的外观是否有损坏，连接线是否完好，探头是否锐利，并保持仪器干燥。

2.校准和校验：检查仪器的校准日期，并根据需要进行校准和校验。

使用过期或未经校准的仪器可能会导致不准确的测量结果。

测量前的准备工作1.检查测量环境：确保测量环境中没有电源和其他干扰源。

确保待测接地装置与其他金属结构物之间没有连接，以避免干扰。

2.工作人员准备：操作人员应穿戴适当的安全装备，如绝缘手套和鞋子，以确保人身安全。

3.操作流程：事先熟悉接地电阻仪的使用手册，并按照规定的操作流程进行操作。

测量步骤1.测量接地装置：将接地电阻仪的探头直接插入待测接地装置的土壤中，并保持探头的连接线绷紧。

确保探头和接地装置之间没有杂散电流通过。

2.测量多个接地装置：如果需要测量多个接地装置，应先断开它们之间的连接，并按照测量顺序逐个进行测量。

3.测量时间：在插入探头后，应等待一段时间（通常为几分钟）以确保测量结果的稳定性。

在测量过程中，避免过多地触摸仪器和接地装置，以免干扰测量结果。

4.记录测量结果：将每次测量得到的接地电阻值记录下来，并标明测量时间和地点。

如果出现异常结果，可以重复测量或采取其他措施予以解决。

注意事项1.安全第一：在使用接地电阻仪时，始终要注意自身安全。

避免触摸电源线和其他高压设备，并确保操作人员处于安全距离。

2.避免干扰：测量时要尽量避免干扰源，如电力线路、强磁场等。

干扰会对测量结果产生不良影响。

3.清洁仪器：使用后要及时清洁接地电阻仪，并保持其干燥。

避免暴露在高温、潮湿或有腐蚀性的环境中。

4.及时维护：定期对接地电阻仪进行维护和保养，包括更换损坏的部件、校准和校验，以确保仪器的正常工作和测量的准确性。

万用表测接地电阻方法接地电阻是指接地装置与地之间的电阻，是评价接地装置性能的重要指标之一。

在电气设备的安装和维护中，接地电阻的测量是必不可少的一项工作。

本文将介绍使用万用表测量接地电阻的方法，以便工程师和技术人员能够准确地进行接地电阻的测量和评估。

1. 准备工作。

在进行接地电阻测量之前，首先要确保万用表的正常工作。

检查电池是否有电，测量功能是否正常。

另外，还需要准备好接地电阻测量线，通常是一根带有夹子的导线，以便夹在接地装置上。

2. 接地电阻测量步骤。

接地电阻的测量一般采用两点法，即在接地装置上选择两个测量点进行测量。

具体步骤如下：步骤一，选择测量点。

首先要选择两个合适的测量点，这两个测量点之间的距离要足够大，以确保测量结果的准确性。

通常情况下，可以选择接地装置与建筑物的金属结构或接地网相连接的位置作为测量点。

步骤二，连接测量线。

将接地电阻测量线的夹子分别夹在两个测量点上，确保夹子与测量点之间的接触良好，以减小接触电阻对测量结果的影响。

步骤三，设置万用表。

将万用表的测量功能调至电阻档位，并选择合适的测量范围。

一般来说，接地电阻的测量范围比较大，可以选择较大的电阻档位进行测量。

步骤四，进行测量。

接下来就可以进行接地电阻的测量了。

将万用表的两个探头分别连接到接地电阻测量线的两端，等待一段时间直到测量结果稳定后，读取万用表上的测量数值。

3. 注意事项。

在进行接地电阻测量时，需要注意以下几点：测量时要确保接地电阻测量线与测量点的接触良好，以减小接触电阻对测量结果的影响。

在测量过程中要注意避免外界因素对测量结果的影响，如风雨天气、强电场等。

如果测量结果不稳定，可以多次测量取平均值，以提高测量结果的准确性。

4. 结论。

通过以上方法，可以准确地测量接地电阻，并对接地装置的性能进行评估。

在实际工程中，工程师和技术人员可以根据测量结果对接地装置进行调整和改进，以确保设备的安全运行。

总之，万用表测接地电阻是一项简单而重要的工作，掌握好测量方法可以有效地保障电气设备的安全运行。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
