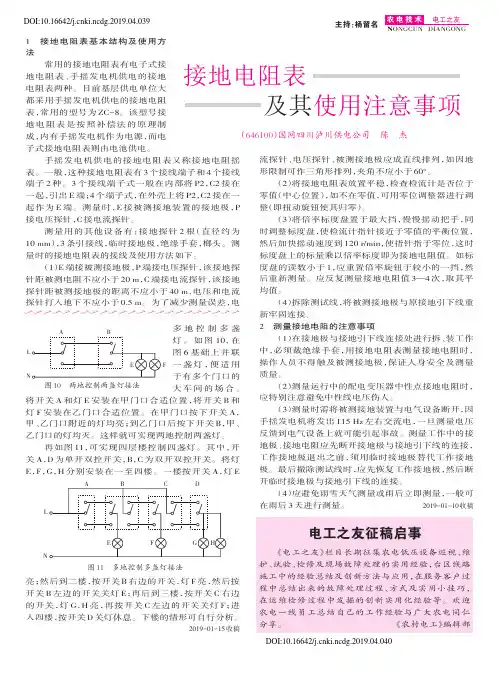

ZC-18型接地电阻表使用说明书

ZC-8接地电阻测试仪操作指导书型号ZC-8生产厂家北京远东仪表有限公司操作指南1、安全规定：作业时，操作人员要穿工作服、绝缘鞋。

2、作用：测量电力线路或电气设备接地装置（系统）的接地电阻。

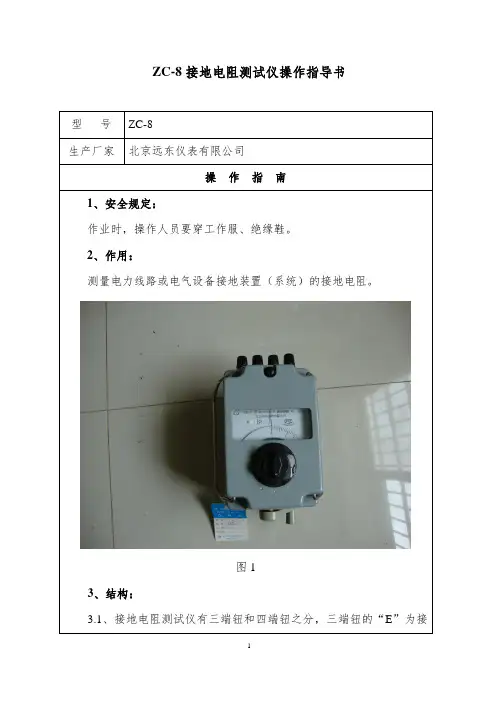

图13、结构：3.1、接地电阻测试仪有三端钮和四端钮之分，三端钮的“E”为接地极，“C”为电流接线柱，“P”为电位接线柱；四端钮分别是两个电流端钮“C1、C2”，两个电位端钮“P1、P2”，其中“C2、P2”端钮短连，相当于三端钮表的“E”极。

3.2、有一个倍率档位开关（粗调），有3个档位，分别为：×0.1Ω、×1Ω、×10Ω,在表盘的小窗口中显示（如图1）。

3.3、倍率档位开关外环盘是刻度盘旋钮（细调）。

3.4、零位调整旋钮。

3.5、有辅助接地探针2根和测试线3根，分别是5m、20m、40m各一根。

图2 图34、接线方法4.1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下，探针插入深度为400mm。

4.2、将接地电阻仪平放于接地极附近，用5m的导线连接被测试接地极和接地电阻仪的“E”极或“C2、P2”短接后的公共极柱上。

4.3、将20m线连接“P1”端钮和电位探针；将40m线连接“C1”端钮和电流探针，且E、P1、C1要基本保持在一条直线上（如图3）。

4.4、测量小于1Ω的接地电阻时接线，将P2、C2端钮间的短连片拆除，分别用导线连接到被测试接地极上，其中P2接到靠地端，C2接到靠外端（如下图4），这样可以消除测量时连接导线电阻对测量结果引入的附加误差。

图45、测试读数方法5.1、测量前将仪表放平，调整检流计的机械零位，归零，即使指针指在红线上。

5.2、将倍率开关放在最大倍数上，缓缓摇动发电机手柄，同时转动“测量刻度盘”旋钮，直至指针停在中心红线处。

当检流计接近平衡时，即加快发电机的转速至其额定转速（120转/分），调节“测量标度盘”使指针稳定地指在红线位置，然后读出刻度盘上的数字。

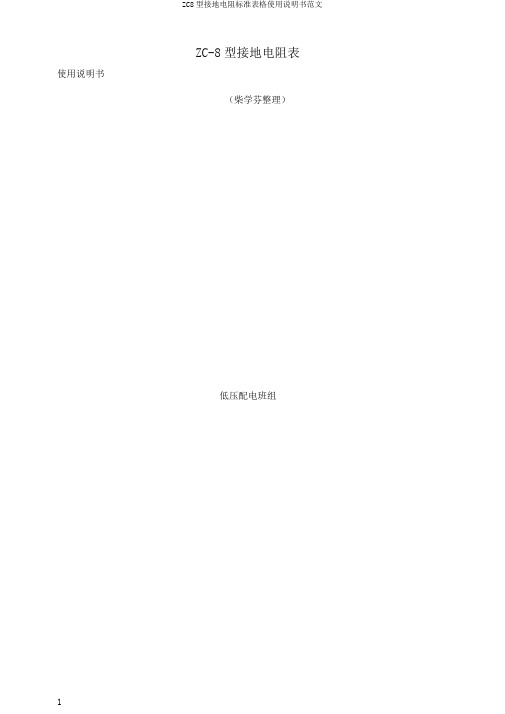

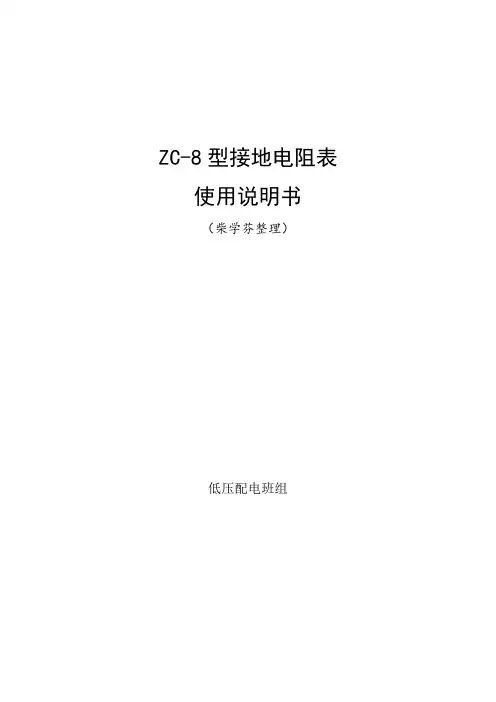

ZC-8型接地电阻表使用说明书（柴学芬整理）低压配电班组1、产品型号、名称及外形尺寸仪表为ZC-8型接地电阻表，如图所示：2、用途和适用范围ZC-8型接地电阻表适用于直接测量各种接地装置的接地电阻值。

3、技术参数3、1仪表工作位置为水平。

3、2仪表发电机手柄额定转速每分钟120转。

３、3量程：0-1-10-100Ω4、使用与维护4、1正确读数：ZC-8接地摇表的数字盘上显示为1.2.3……10十个大格，每个大格中有十个小格。

倍数盘内有0.1 1 10三种倍数。

在规定转速内，仪表指针稳定时指针所指的数乘以所选的倍数即是测量的结果。

4、2仪表好坏的检查：4、2、1外观检查。

4、2、2开路实验：将仪表上的电流端钮C1和电位端钮P1短接，再将接地两端钮C2 P2短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向。

4、2、3短路实验：将所有端钮连接起来，然后轻摇摇表，摇表的指针直接偏“0”的方向。

5、测量方法5、1接地电阻应在气候相对干燥的季节进行，避免雨后立即测量，以免测量结果不真实。

5、2将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

5、3将两个接地探针沿接地体敷设方向分别插入距接地体20m、40m 的地下插入深度为400mm。

如下图所示：5、4将仪表放置水平位置，并接线：将C2、P2短接后用5m线连接接地体；C1接40m线、P1接20m线。

如右图所示：5、5检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线。

5、6将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线。

5、7当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使指针指于中心线上。

5、8如“测量标度盘”的读书小于1时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数。

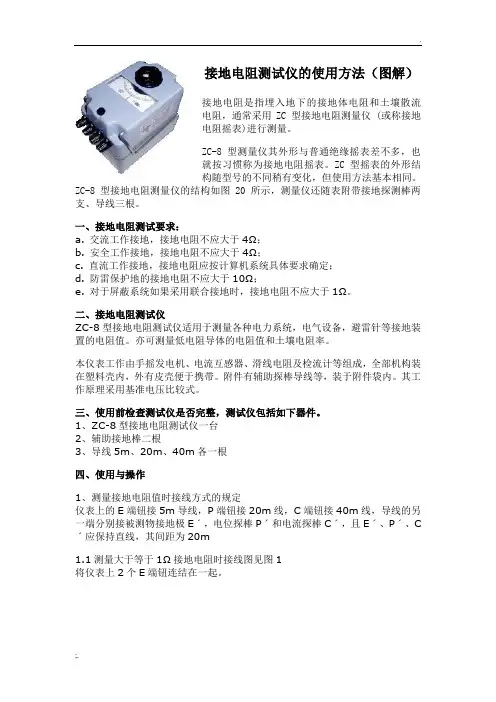

接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、C ˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

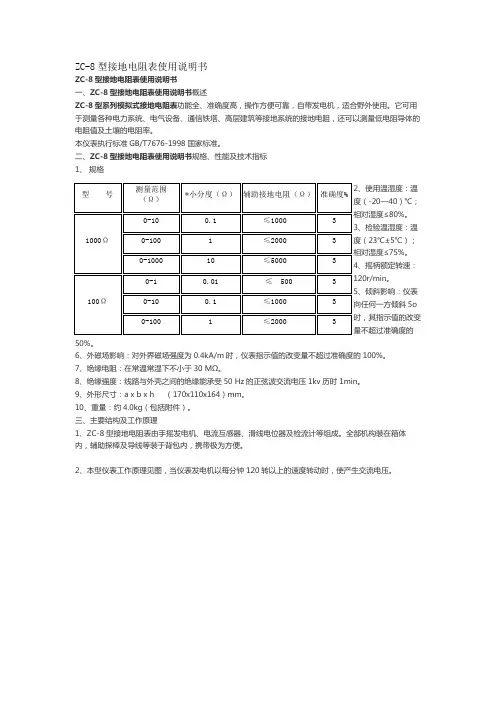

ZC-8型接地电阻表使用说明书ZC-8型接地电阻表使用说明书一、ZC-8型接地电阻表使用说明书概述ZC-8型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。

它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。

本仪表执行标准GB/T7676-1998国家标准。

二、ZC-8型接地电阻表使用说明书规格、性能及技术指标1、规格2、本型仪表工作原理见图，当仪表发电机以每分钟120转以上的速度转动时，使产生交流电压。

四、ZC-8型接地电阻表使用说明书1、接地电阻的测量（见图1）1.1、沿被测接地极E′使电位探针P′和电流探针C′依直线彼此相距20米，且电位探针P插于接地极E′和电流探针C′之间。

1.2、用导线将E′、P′和C′连与仪表相应的端钮。

1.3、将仪表放置水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整至中心线。

1.4、将“倍率开关”置于*大倍数，慢慢转动发电机摇柄，同时旋转“测量标度盘”使检流计指针指于中心线。

1.5、当检流计的指针接平衡时，加快发电机摇柄的转速，使其达到120r/min以上，调整测量标度盘使指针指于中心线上。

1.6、如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小倍率，再重新调整“测量标度盘”以得到正确读数。

1.7、用“测量标度盘”的读数乘以“倍率标度”盘的倍数即为所测的接地电阻值。

2、土壤电阻率的测量（见图2）2.1、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。

2.2、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。

2.3、打开C2和P2连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。

2.4、所测电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。

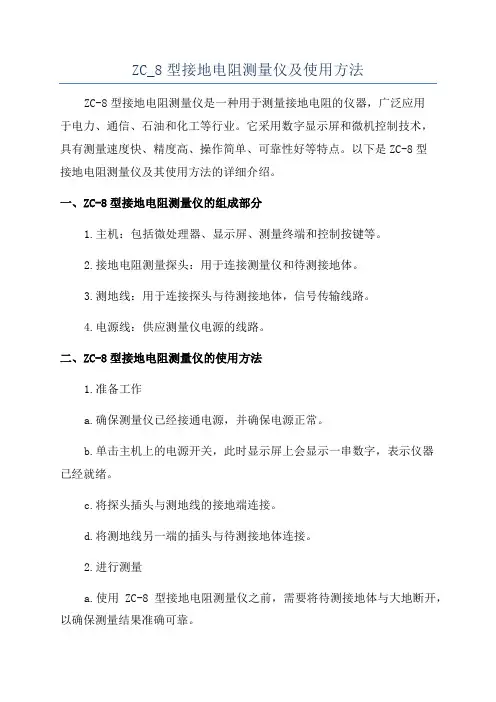

ZC_8型接地电阻测量仪及使用方法ZC-8型接地电阻测量仪是一种用于测量接地电阻的仪器，广泛应用于电力、通信、石油和化工等行业。

它采用数字显示屏和微机控制技术，具有测量速度快、精度高、操作简单、可靠性好等特点。

以下是ZC-8型接地电阻测量仪及其使用方法的详细介绍。

一、ZC-8型接地电阻测量仪的组成部分1.主机：包括微处理器、显示屏、测量终端和控制按键等。

2.接地电阻测量探头：用于连接测量仪和待测接地体。

3.测地线：用于连接探头与待测接地体，信号传输线路。

4.电源线：供应测量仪电源的线路。

二、ZC-8型接地电阻测量仪的使用方法1.准备工作a.确保测量仪已经接通电源，并确保电源正常。

b.单击主机上的电源开关，此时显示屏上会显示一串数字，表示仪器已经就绪。

c.将探头插头与测地线的接地端连接。

d.将测地线另一端的插头与待测接地体连接。

2.进行测量a.使用ZC-8型接地电阻测量仪之前，需要将待测接地体与大地断开，以确保测量结果准确可靠。

b.按下测量仪上的测量按键，仪器将开始工作，测量过程中会有声音提示。

c.让测量仪工作一段时间（通常为30秒），直到仪器自动停止并显示测量结果。

d.每次测量完成后，需要将待测接地体与大地重新接通。

3.结果读取与记录a.测量结果将以数字形式显示在主机上的显示屏上。

b.写下测量结果，并进行必要的记录。

c.如果需要，可以使用测量仪上的清零功能，再次进行测量，以验证结果的准确性。

4.使用注意事项a.在进行测量之前，应该确保测量仪的电源稳定且正常工作。

b.对于有铁制构件的接地体，应该注意探头的位置选择，避免受到铁构件影响，导致测量结果不准确。

c.测量应该在天气晴朗、干燥的环境中进行，避免测量结果受到其他因素的干扰。

d.测量过程中应注意安全，避免发生电击事故。

e.测量仪的探头应保持清洁，防止尘埃和腐蚀物对仪器造成损害。

以上就是ZC-8型接地电阻测量仪的使用方法及相关注意事项的详细介绍。

在实际使用过程中，需要严格按照说明书和操作步骤进行操作，以确保测量结果的准确性和安全性。

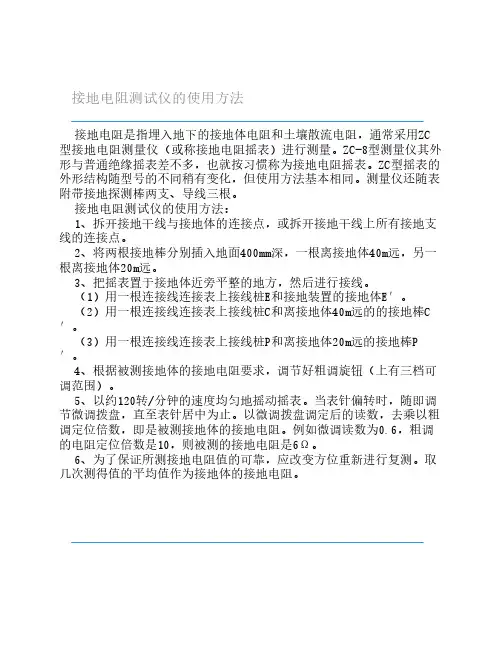

接地电阻测试仪的使用方法
接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪（或称接地电阻摇表）进行测量。

ZC-8型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

测量仪还随表附带接地探测棒两支、导线三根。

接地电阻测试仪的使用方法：
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C ′。

（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P ′。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。

5、以约120转/分钟的速度均匀地摇动摇表。

当表针偏转时，随即调节微调拨盘，直至表针居中为止。

以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。

例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。

取几次测得值的平均值作为接地体的接地电阻。

接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。

ZC—8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b。

安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地,接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

二、接地电阻测试仪ZC—8型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。

附件有辅助探棒导线等,装于附件袋内。

其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1。

1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

zc8接地电阻摇表使用方法一、概述。

zc8接地电阻摇表是一种用于测量接地电阻的仪器，广泛应用于电力、通信、铁路、矿山等领域。

它通过测量接地电阻的大小来判断接地系统的性能，确保设备和人员的安全。

本文将介绍zc8接地电阻摇表的使用方法，帮助用户正确、高效地操作该仪器。

二、准备工作。

1. 检查仪器，确保zc8接地电阻摇表外观完好，无损坏和松动现象；确认电池电量充足，显示屏清晰可见。

2. 准备电极，根据实际测量需求，选择合适的电极，清洁电极表面，确保良好的接触。

3. 确定测量点，根据实际情况选择测量接地电阻的位置，清除周围杂物，保持测量点干净。

三、测量步骤。

1. 连接电极，将电极连接至zc8接地电阻摇表，确保连接牢固，避免接触不良影响测量准确性。

2. 设置参数，打开仪器电源，根据实际情况设置测量参数，包括电极类型、测量范围等。

3. 测量接地电阻，将电极插入测量点，确保良好接触，开始测量接地电阻值。

在测量过程中，保持电极稳定，避免晃动或松动。

4. 记录数据，当测量稳定后，记录测量数值，并根据需要进行多次测量，取平均值作为最终结果。

5. 分析结果，根据测量结果，判断接地系统的性能是否符合要求，若接地电阻超标，需要及时采取措施进行改善。

四、注意事项。

1. 操作规范，在使用zc8接地电阻摇表时，需按照操作手册要求进行，避免不当操作导致误差。

2. 安全防护，在测量接地电阻时，需注意周围环境是否存在危险因素，确保人身和仪器安全。

3. 保养维护，定期对zc8接地电阻摇表进行清洁和检查，确保仪器的正常使用寿命。

4. 数据保存，测量完成后，及时保存测量数据，并进行整理归档，以备日后查阅和分析。

五、总结。

zc8接地电阻摇表是一种重要的测量工具，正确的使用方法能够保证测量结果的准确性和可靠性。

使用前需做好准备工作，严格按照操作步骤进行测量，并注意事项，确保操作安全和仪器正常使用。

希望本文的介绍能够帮助用户更好地掌握zc8接地电阻摇表的使用方法，提高工作效率，确保设备和人员的安全。

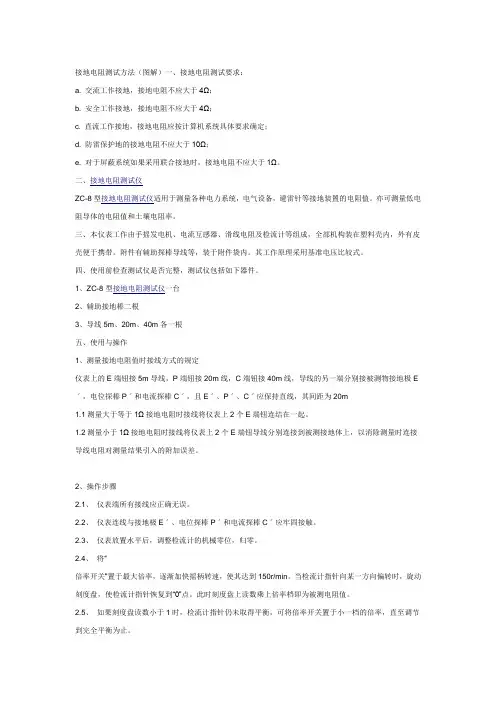

接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极E ˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线将仪表上2个E端钮连结在一起。

1.2测量小于1Ω接地电阻时接线将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

接地电阻测试仪的使用方法
接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC型接地电阻测量仪（或称接地电阻摇表）进行测量。

ZC-8型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

测量仪还随表附带接地探测棒两支、导线三根。

接地电阻测试仪的使用方法：
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。

5、以约120转/分钟的速度均匀地摇动摇表。

当表针偏转时，随即调节微调拨盘，直至表针居中为止。

以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。

例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。

取几次测得值的平均值作为接地体的接地电阻。

ZC-8型接地电阻表1、型号、名称、外形尺寸：仪表为ZC-8型接地电阻表；外形尺寸170*110*164mm；重量约4kg2、用途及适用范围ZC-8接地电阻表适用直接测量各种接地装置的接地电阻值，亦可供一般低电阻的测量，四端钮（0-1-10-100Ω规格）还可以测量土壤电阻。

3、主要规格及量程见表14、技术参数4.1本产品符合GB/T7676-1998直接作用模拟指示电测量仪表及附件定义及通用要求及接地电阻表专业标准的有关规定。

4.2仪表的基准值为量程。

4.3仪表的基本误差以基准值的百分数表示其基本误差的极限为量程的±3% 。

4.4仪表工作环境温度为-20—+50℃4.5仪表因温度变化引起指示值变化，换算成每变化10℃不大于基本误差。

4.6仪表工作环境温度为25%—95% ，由此引起指示值的变化不大于基本误差。

4.7仪表工作位置为水平。

4.8仪表自水平工作位置向任何一方向倾斜5℃，由此引起指示值的变化不大于基本误差的1/2 。

4.9仪表在外磁场强度为0.4KA/m的影响下由此引起指示值的变化不大于基准值的1.5% 。

4.10仪表线路与外壳间的绝缘电阻不低于20MΩ。

4.11仪表线路与外壳间的电压试验为500V。

4.12仪表的外壳防护性能为防溅式。

4.13辅助探测针的接地电阻在其阻值不大于表2规定值时，对测量无影响。

4.14仪表发电机手柄额定转速为120r/min。

5、主要结构及工作原理5.1本型仪表根据电位计原理设计，由手摇交流发电机、相敏整流放大器、电位器、电流互感及检流计构成，全部密封于铝合金铸造的携带式外壳内。

附件有接地探测针及联接导线等装于附件内，全部机件体积小，重量轻，携带使用方便。

5.2本型仪表工作原理见图2，当仪表发电机以每分钟120转以上的数度转动时，使产生交流电流。

图2GTASSCPV1RRR R RRRRR R RRRRRRVaVb CC*1*10*100*1*10*100GTASSCPV1RRR R RRRRR R RRRRRRVaVb CC*0.1*1*10*0.1*1*1010-100-1000图21-10-100在测量使用时见图3，仪表的接线端钮E（或P2C2）联接与接地极E’，另外二端钮P和C(或P1、C1)联接相应的接地探测针P’及C’。

接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

接地电阻测量仪的使用方法
接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC型接地电阻测量仪(或称接地电阻摇表)进行测量。

ZC-8型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

ZC-8型接地电阻测量仪的结构如图20所示，测量仪还随表附带接地探测棒两支、导线三根。

使用方法和测量步骤如下:
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m 远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

(1)用一根连接线连接表上接线桩E和接地装置的接地体E′。

(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调范围)。

5、以约120转/分钟的速度均匀地摇动摇表。

当表针偏转时，随即调节微调拨盘，直至表针居中为止。

以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。

例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。

取几次测得值的平均值作为接地体的接地电阻。

ZC-8型接地电阻表使用说明书（柴学芬整理）低压配电班组1、产品型号、名称及外形尺寸表ZC-8型接地阻表，如所示：2、用途和合用范围ZC-8型接地阻表合用于直接量各样接地装置的接地阻。

3、技术参数3、1表工作地点水平。

3、2表机手柄定速每分120。

３、3量程：0-1-10-100Ω4、使用与保护4、1正确数：ZC-8接地表的数字上示⋯⋯10十个大格，每个大格中有十个小格。

倍数内有0.1 1 10三种倍数。

在定速内，表指定指所指的数乘以所的倍数即是量的果。

4、2表利害的：4、2、1外。

4、2、2开路：将表上的流端C1和位端P1短接，再将接地两头C2 P2短接，而后表，表的指直接倾向数最大方向。

4、2、3短路：将全部端接起来，而后表，表的指直接偏“0”的方向。

15、丈量方法5、1接地电阻应在天气相对干燥的季节进行，防止雨后立刻丈量，免得丈量结果不真切。

5、2将接地干线与接地体的连结点或接地干线上全部接地支线的连接点断开，使接地体离开职何连结关系成为独立体。

5、3将两个接地探针沿接地体敷设方向分别插入距接地体20m、40m的地下插入深度为400mm。

以以下图所示：5、4将仪表搁置水平地点，并接线：将C2、P2短接后用5m线连结接地体；C1接40m线、P1接20m线。

如右图所示：25、5检查检流计能否指在中心线上，不然可用调零器将其调整指于中心线。

5、6将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“丈量标度盘”使检流计指针指于众中心线。

5、7当检流计的指针靠近均衡时，加速发电机摇把的转速，使其达到每分钟120转以上，调整“丈量标度盘”使指针指于中心线上。

5、8如“丈量标度盘”的念书小于1时，应将“倍率标度”置于较小标度倍数，再从头调整“丈量标度盘”以获得正确读数。

5、9用“丈量标度盘”的念书乘以“倍率标度盘”的倍数即为所测的接地电阻值。

6、注意事项：当检流计的敏捷度过高时，可将电位探测针插入土壤中浅一些。

ZC-8型接地电阻表应用解释书（柴学芬整顿）低压配电班组1、产品型号.名称及外形尺寸内心为ZC-8型接地电阻表,如图所示：2、用处和实用规模ZC-8型接地电阻表实用于直接测量各类接地装配的接地电阻值.3.技巧参数3.1内心工作地位为程度.3.2内心发电机手柄额定转速每分钟120转.３.3量程：0-1-10-100Ω4.应用与保护……10十个大格,每个大格中有十个小格.倍数盘内有0.1 1 10三种倍数.在划定转速内,内心指针稳准时指针所指的数乘以所选的倍数等于测量的成果.4.2内心利害的检讨：4.2.1外不雅检讨.4.2.2开路试验：将内心上的电流端钮C1和电位端钮P1短接,再将接地两头钮C2 P2短接,然后轻摇摇表,摇表的指针直接倾向读数最大倾向.4.2.3短路试验：将所有端钮衔接起来,然后轻摇摇表,摇表的指针直接偏“0”的倾向.5.测量办法5.1接地电阻应在气象相对湿润的季候进行,防止雨后立刻测量,以免测量成果不真实.5.2将接地干线与接地体的衔接点或接地干线上所有接地支线的衔接点断开,使接地体离开任何衔接关系成为自力体.5.3将两个接地探针沿接地体敷设倾向分离拔出距接地体20m.40m 的地下拔出深度为400mm.如下图所示：5.4将内心放置程度地位,并接线：将C2.P2短接后用5m线衔接接地体;C1接40m线.P1接20m线.如右图所示：5.5检讨检流计是否指在中间线上,不然可用调零器将其调剂指于中间线.5.6将“倍率标度”置于最大倍数,慢慢迁移转变发电机摇把,同时旋动“测量标度盘”使检流计指针指于众中间线.5.7当检流计的指针接近均衡时,加速发电机摇把的转速,使其达到每分钟120转以上,调剂“测量标度盘”使指针指于中间线上.5.8如“测量标度盘”的念书小于1时,应将“倍率标度”置于较小标度倍数,再从新调剂“测量标度盘”以得到准确读数.5.9用“测量标度盘”的念书乘以“倍率标度盘”的倍数即为所测的接地电阻值.6.留意事项：当检流计的敏锐渡过高时,可将电位探测针拔出泥土中浅一些.当检流计敏锐度不敷时,可沿电位探测针和电流探测针灌水潮湿.7. 对于各类经常应用的接地装配,其许可接地电阻及格值分离为：7.1电源容量100kVA以上的变压器或发电机的工作接地,R<=4Ω.7.2电源容量小于等于100kVA的变压器或发电机的工作接地,R<=10Ω.7.3100kVA以及以下低压配电体系的零线反复接地,R<=10Ω;当反复接地有3处以上时,R<30Ω.7.4电气装备不带电金属部分的呵护接地,R<=4Ω;引入线装有25A 以下熔断器的装备呵护接地,R<=10Ω.7.5低压线路杆塔的接地或低压进户线绝缘子脚的接地,R<=30Ω.7.6变配电所母线上FZ型阀型避雷器的接地,R<=4Ω.7.7线路出线端FS型阀型避雷器的接地;管型避雷器的接地;自力避雷针接地（个体可取R<=30Ω）,工业电子装备（包含X光机）的呵护接地,均为R<=10Ω.7.8烟囱的防雷呵护接地,R<=30Ω（包含水塔或料仓的防雷接地均同此项请求）等.8.成套性：成套供给的接地电阻表包含下列各项8.1. 内心本身 1台8.2. 帮助接地探测针 2支8.3. 导线 5m.20m.40m各一条8.4. 携带袋 1个8.5. 应用解释书 1份8.6. 磨练及格证 1张8.7. 皮带携带盒 1个（按用户订购需求供给）。

避雷器接地电阻测量方
法
-CAL-FENGHAI.-(YICAI)-Company One1
接触网避雷器接地电阻测试方法
使用工具：ZC-8型接地电阻测定仪1套，手捶1把。

测量方法：
ZC-8型接地电阻测定仪测试示意图如下：
ZC-8型
E P C
E1P1C1
20M20M
第一步：E1接线端与被测接地极相连，沿被测接地体E1使电位探测针P1和电流探测针C1成一直线，各相距20m。

第二步：用细导线（测定仪配备有导线）将E1、P1、C1连接于仪表相应端钮上。

第三步：将仪表放置水平位置上，检查检流计指针是否指示红线上，否则用调零器调整它到红线上。

第四步：将“倍率标度”置于最大倍数，慢慢摇动发电机，同时旋动“测量标度盘”使检流计的指针趋于红线。

第五步：当指针接近红线，加快发电机的转速度，使其达到120r/min，继续调整“测量标度盘”，使指针指于红线上。

第六步：如“测量标度盘”小于1时，应将“倍率标度”置于较少的倍数，再调整“测量标度盘”以求得准确读数。

第七步：以“测量标度盘”的读数，乘以“倍率标度”倍数，即为所测的接地电阻值。

注意事项：
1．当检流计的灵敏度过高时，可将电位探针插入土壤中浅一些；当检流计灵敏度不够时，可沿电位深测针和电流探测针注水使其湿润。

2．当接地极E1和电流探测针C1之间的距离大于20m时，电位探测针P1的位置插在离E1C1之间的直线几米以外时，其测量误差可以不计。

当E1C1之间小于20m时，则应将电位探测针P1正确地插于E1C1的直线中间。
