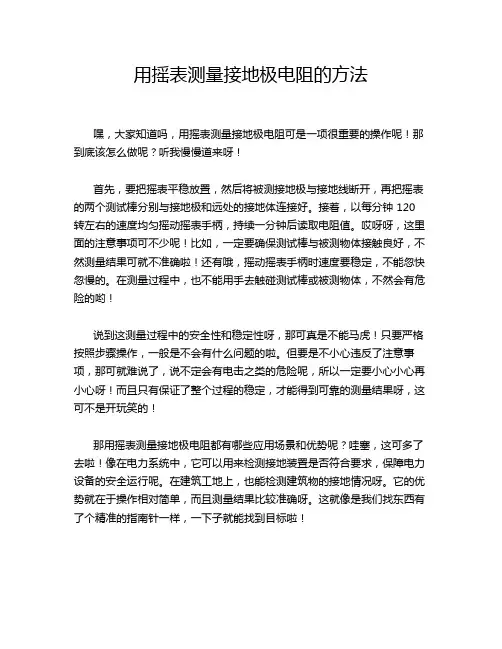

用摇表测量接地极电阻的方法
嘿，大家知道吗，用摇表测量接地极电阻可是一项很重要的操作呢！那到底该怎么做呢？听我慢慢道来呀！
首先，要把摇表平稳放置，然后将被测接地极与接地线断开，再把摇表的两个测试棒分别与接地极和远处的接地体连接好。
接着，以每分钟 120 转左右的速度均匀摇动摇表手柄，持续一分钟后读取电阻值。
哎呀呀，这里面的注意事项可不少呢！比如，一定要确保测试棒与被测物体接触良好，不然测量结果可就不准确啦！还有哦，摇动摇表手柄时速度要稳定，不能忽快忽慢的。
在测量过程中，也不能用手去触碰测试棒或被测物体，不然会有危险的哟！
说到这测量过程中的安全性和稳定性呀，那可真是不能马虎！只要严格按照步骤操作，一般是不会有什么问题的啦。
但要是不小心违反了注意事项，那可就难说了，说不定会有电击之类的危险呢，所以一定要小心小心再小心呀！而且只有保证了整个过程的稳定，才能得到可靠的测量结果呀，这可不是开玩笑的！
那用摇表测量接地极电阻都有哪些应用场景和优势呢？哇塞，这可多了去啦！像在电力系统中，它可以用来检测接地装置是否符合要求，保障电力设备的安全运行呢。
在建筑工地上，也能检测建筑物的接地情况呀。
它的优势就在于操作相对简单，而且测量结果比较准确呀。
这就像是我们找东西有了个精准的指南针一样，一下子就能找到目标啦！
我给大家讲个实际案例哈。
之前有个工厂，他们的设备老是出故障，找了好久都不知道原因。
后来呀，有人提议用摇表测量一下接地极电阻，结果一测才发现，接地电阻太大啦！经过整改后，设备运行就稳定多了呢。
你说这摇表测量接地极电阻是不是很重要呀！
总之呀，用摇表测量接地极电阻真的是一项非常实用的技术呢，大家一定要掌握好呀！。

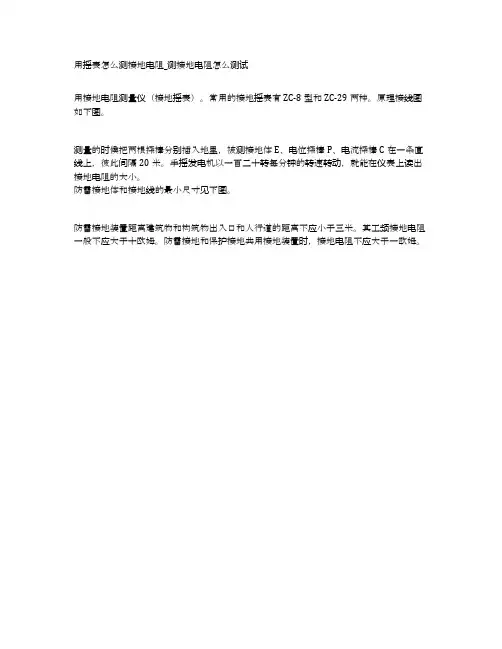

用摇表怎么测接地电阻_测接地电阻怎么测试
用接地电阻测量仪（接地摇表）。
常用的接地摇表有ZC-8型和ZC-29两种。
原理接线图如下图。
测量的时候把两根探棒分别插入地里，被测接地体E、电位探棒P、电流探棒C在一条直线上，彼此间隔20米。
手摇发电机以一百二十转每分钟的转速转动，就能在仪表上读出接地电阻的大小。
防雷接地体和接地线的最小尺寸见下图。
防雷接地装置距离建筑物和构筑物出入口和人行道的距离不应小于三米。
其工频接地电阻一般不应大于十欧姆。
防雷接地和保护接地共用接地装置时，接地电阻不应大于一欧姆。

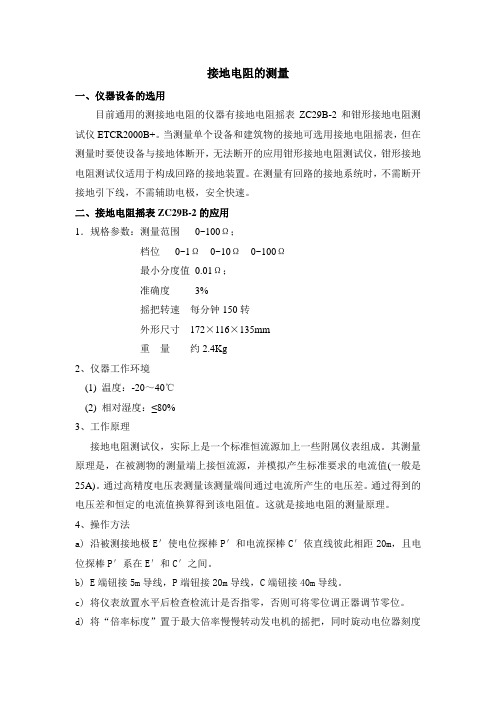

接地电阻的测量一、仪器设备的选用目前通用的测接地电阻的仪器有接地电阻摇表ZC29B-2和钳形接地电阻测试仪ETCR2000B+。
当测量单个设备和建筑物的接地可选用接地电阻摇表，但在测量时要使设备与接地体断开，无法断开的应用钳形接地电阻测试仪，钳形接地电阻测试仪适用于构成回路的接地装置。
在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。
二、接地电阻摇表ZC29B-2的应用1．规格参数：测量范围0~100Ω；档位0~1Ω0~10Ω0~100Ω最小分度值0.01Ω；准确度3%摇把转速每分钟150转外形尺寸172×116×135mm重量约2.4Kg2、仪器工作环境(1) 温度：-20～40℃(2) 相对湿度：≤80%3、工作原理接地电阻测试仪，实际上是一个标准恒流源加上一些附属仪表组成。
其测量原理是，在被测物的测量端上接恒流源，并模拟产生标准要求的电流值(一般是25A)。
通过高精度电压表测量该测量端间通过电流所产生的电压差。
通过得到的电压差和恒定的电流值换算得到该电阻值。
这就是接地电阻的测量原理。
4、操作方法a) 沿被测接地极E′使电位探棒P′和电流探棒C′依直线彼此相距20m，且电位探棒P′系在E′和C′之间。
b) E端钮接5m导线，P端钮接20m导线，C端钮接40m导线。
c) 将仪表放置水平后检查检流计是否指零，否则可将零位调正器调节零位。
d) 将“倍率标度”置于最大倍率慢慢转动发电机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。
e)当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟150转。
再转动电位器刻度盘，使检流计平衡，此时刻度盘的读数乘以倍率档即为被测接地电阻数值。
f)当刻度盘读数小于1时应将倍率开关置于较小倍率，重新调整高强度盘以得正确读数。
g)当测量小于1Ω的接地电阻时，应将2个E端钮的连接片打开（如下图），分别用导线联接到被测接地体上，以消除测量时联结导线电阻的附加误差，操作步骤同上。

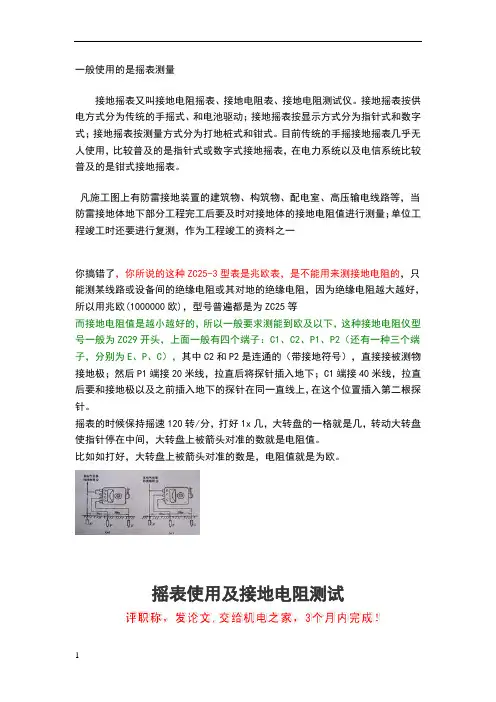

v1.0 可编辑可修改一般使用的是摇表测量接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好，所以用兆欧(1000000欧)，型号普遍都是为ZC25等而接地电阻值是越小越好的，所以一般要求测能到欧及以下，这种接地电阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2（还有一种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接40米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位置插入第二根探针。
摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘使指针停在中间，大转盘上被箭头对准的数就是电阻值。
比如如打好，大转盘上被箭头对准的数是，电阻值就是为欧。
摇表使用及接地电阻测试收藏此信息打印该信息添加：佚名来源：未知接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

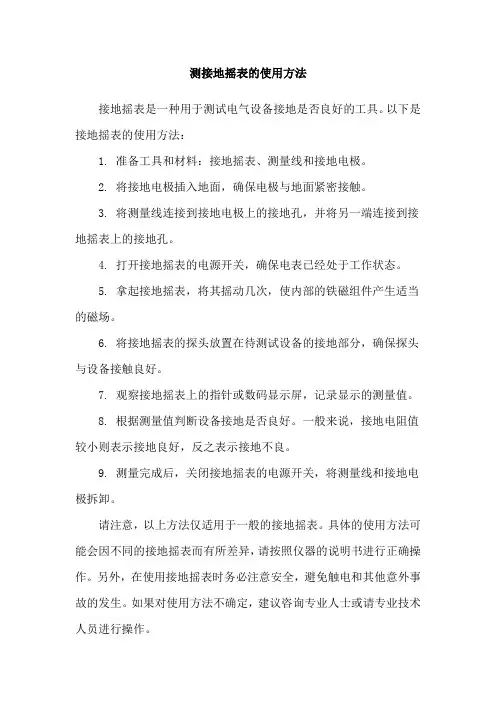

测接地摇表的使用方法
接地摇表是一种用于测试电气设备接地是否良好的工具。
以下是接地摇表的使用方法：
1. 准备工具和材料：接地摇表、测量线和接地电极。
2. 将接地电极插入地面，确保电极与地面紧密接触。
3. 将测量线连接到接地电极上的接地孔，并将另一端连接到接地摇表上的接地孔。
4. 打开接地摇表的电源开关，确保电表已经处于工作状态。
5. 拿起接地摇表，将其摇动几次，使内部的铁磁组件产生适当的磁场。
6. 将接地摇表的探头放置在待测试设备的接地部分，确保探头与设备接触良好。
7. 观察接地摇表上的指针或数码显示屏，记录显示的测量值。
8. 根据测量值判断设备接地是否良好。
一般来说，接地电阻值较小则表示接地良好，反之表示接地不良。
9. 测量完成后，关闭接地摇表的电源开关，将测量线和接地电极拆卸。
请注意，以上方法仅适用于一般的接地摇表。
具体的使用方法可能会因不同的接地摇表而有所差异，请按照仪器的说明书进行正确操作。
另外，在使用接地摇表时务必注意安全，避免触电和其他意外事故的发生。
如果对使用方法不确定，建议咨询专业人士或请专业技术人员进行操作。

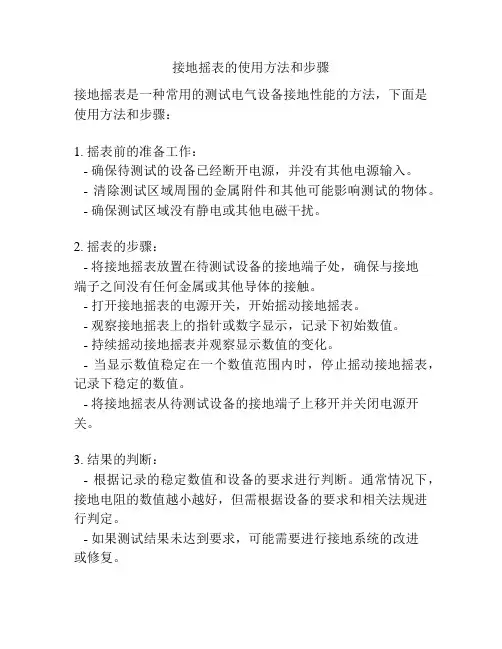

接地摇表的使用方法和步骤
接地摇表是一种常用的测试电气设备接地性能的方法，下面是使用方法和步骤：
1. 摇表前的准备工作：
- 确保待测试的设备已经断开电源，并没有其他电源输入。
- 清除测试区域周围的金属附件和其他可能影响测试的物体。
- 确保测试区域没有静电或其他电磁干扰。
2. 摇表的步骤：
- 将接地摇表放置在待测试设备的接地端子处，确保与接地
端子之间没有任何金属或其他导体的接触。
- 打开接地摇表的电源开关，开始摇动接地摇表。
- 观察接地摇表上的指针或数字显示，记录下初始数值。
- 持续摇动接地摇表并观察显示数值的变化。
- 当显示数值稳定在一个数值范围内时，停止摇动接地摇表，记录下稳定的数值。
- 将接地摇表从待测试设备的接地端子上移开并关闭电源开关。
3. 结果的判断：
- 根据记录的稳定数值和设备的要求进行判断。
通常情况下，接地电阻的数值越小越好，但需根据设备的要求和相关法规进行判定。
- 如果测试结果未达到要求，可能需要进行接地系统的改进
或修复。
需要注意的是，在进行摇表测试时要遵循安全操作规范，如佩戴合适的个人防护装备，确保自身安全。
另外，具体的操作方法和步骤可能因设备和接地摇表的型号而有所不同，最好根据实际设备和接地摇表的说明书来进行操作。

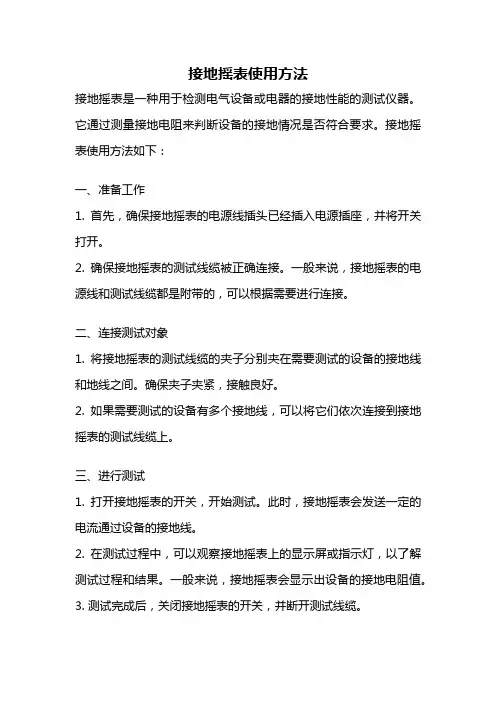

接地摇表使用方法接地摇表是一种用于检测电气设备或电器的接地性能的测试仪器。
它通过测量接地电阻来判断设备的接地情况是否符合要求。
接地摇表使用方法如下：一、准备工作1. 首先，确保接地摇表的电源线插头已经插入电源插座，并将开关打开。
2. 确保接地摇表的测试线缆被正确连接。
一般来说，接地摇表的电源线和测试线缆都是附带的，可以根据需要进行连接。
二、连接测试对象1. 将接地摇表的测试线缆的夹子分别夹在需要测试的设备的接地线和地线之间。
确保夹子夹紧，接触良好。
2. 如果需要测试的设备有多个接地线，可以将它们依次连接到接地摇表的测试线缆上。
三、进行测试1. 打开接地摇表的开关，开始测试。
此时，接地摇表会发送一定的电流通过设备的接地线。
2. 在测试过程中，可以观察接地摇表上的显示屏或指示灯，以了解测试过程和结果。
一般来说，接地摇表会显示出设备的接地电阻值。
3. 测试完成后，关闭接地摇表的开关，并断开测试线缆。
四、结果判断1. 根据接地摇表上显示的电阻值，判断设备的接地情况。
一般来说，接地电阻越小，表示设备的接地性能越好。
2. 根据相关的标准或规范，判断测试结果是否符合要求。
例如，某些设备的接地电阻应该小于某个特定值，否则需要进行修理或更换。
五、注意事项1. 在进行接地摇表测试之前，确保设备已经断电，并且没有其他电源或电流通过。
2. 在测试过程中，要确保测试线缆的夹子和测试对象的接地线、地线之间没有松动或脱落，以免影响测试结果的准确性。
3. 在测试过程中，要注意安全，避免触摸带电部分，以免触电或受伤。
六、常见问题解答1. 问：为什么要进行接地摇表测试？答：接地摇表测试可以判断设备的接地性能是否符合要求，确保设备的安全运行。
2. 问：接地摇表测试的原理是什么？答：接地摇表通过测量接地电阻来判断设备的接地情况。
接地电阻越小，表示设备的接地性能越好。
3. 问：如何判断接地电阻是否符合要求？答：根据相关的标准或规范，判断接地电阻是否小于规定的值。

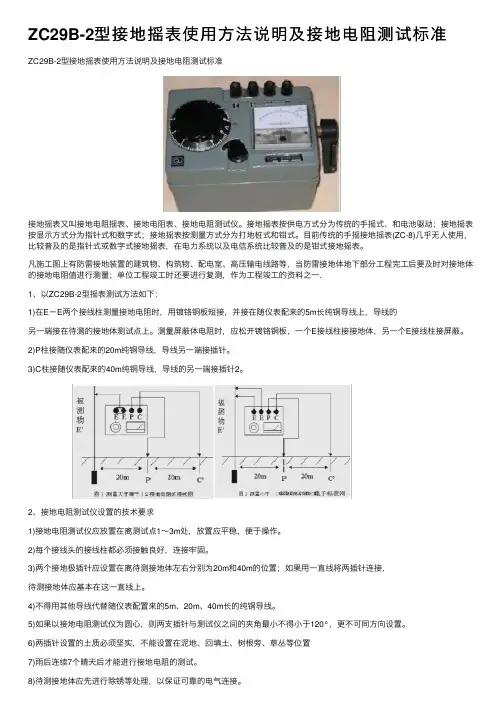

ZC29B-2型接地摇表使用方法(图解)及接地电阻测试标准同一接地网中同一电力网各消弧线圈额定电流总和的1.25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12.6.1条的要求。
5 低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12.6.1条的要求。
配电装置的接地电阻应符合下列规定：一、当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12.4.3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
电气装置的接地电阻，应符合下式要求：R≤50／I (12.4.3)式中R―考虑到季节变化时接地网的最大接地电阻(Ω)；I―单相接地故障电流；消弧线圈接地系统为故障点残余电流。
2)低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过10Ω；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Ω；3)向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜超过4Ω。
二、向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地网的接地电阻不大于4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网；2)配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地电阻符合本规范公式(12.4.1―1)的要求且建筑物内采用总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网。
接地摇表使用方法说明接地摇表使用方法说明1.引言接地摇表是一种常用的地质勘探仪器，用于测量地下岩石的电阻率。
本文档将详细介绍接地摇表的使用方法，包括准备工作、操作步骤和注意事项等。
2.准备工作2.1 确认设备完好：检查接地摇表的外观是否完好，并确保触电电缆、电极及测量线等附件完好。
2.2 选择合适的测量区域：根据需要测量的地质结构特征，选择合适的测量区域，确保地质条件适宜。
2.3 设置测量参数：根据测量需求，设置合适的摇表频率、电流和测量时间等参数。
3.操作步骤3.1 安装测量设备：将接地摇表稳固地安放在工作台上，并将电极插头连接到摇表的相应接口上。
3.2 布置电极线：将电极线铺设到测量区域内，确保电极线均匀分布且与地表良好接触。
3.3 连接测量线：将触电电缆连接到接地摇表的触电接口，并将测量线连接到接地摇表的测量接口。
3.4 开始测量：按下摇表上的启动按钮，接地摇表将开始工作，自动测量电阻率，并将结果显示在屏幕上。
3.5 停止测量：测量完成后，按下摇表上的停止按钮，接地摇表将停止工作并保存测量结果。
3.6 解除连接：断开触电电缆和测量线的连接，拔掉电极和接地摇表的插头。
4.注意事项4.1 操作规范：操作人员应按照操作规范进行操作，避免操作失误导致不必要的损失。
4.2 安全用电：在使用接地摇表时，应确保电源接地良好，避免发生电击事故。
4.3 防止干扰：在进行测量时，应尽量避免有强磁场和强电场的区域，以免对测量精度产生干扰。
4.4 注意保养：使用完毕后应及时清洁接地摇表及附件，并妥善保管，以延长使用寿命。
附件：本文档所涉及的附件包括接地摇表、触电电缆、电极及测量线等。
法律名词及注释：1.接地摇表：一种地质勘探仪器，用于测量地下岩石的电阻率。
2.电阻率：指物质单位体积内通过电流的电阻程度。
3.触电电缆：用于连接接地摇表和测量电极的电缆。
4.电极：用于与地表接触，实现电流通入地下的辅助仪器。
5.测量线：用于将电极与接地摇表相连接的线缆。
一般使用的是摇表测量接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好，所以用兆欧(1000000欧)，型号普遍都是为ZC25等而接地电阻值是越小越好的，所以一般要求测能到欧及以下，这种接地电阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2（还有一种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接40米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位置插入第二根探针。
摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘使指针停在中间，大转盘上被箭头对准的数就是电阻值。
比如如打好，大转盘上被箭头对准的数是，电阻值就是为欧。
摇表使用及接地电阻测试收藏此信息打印该信息添加：佚名来源：未知接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m 的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。
(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。
(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。
(6)用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有微小的左右摆动是正常的。
(7)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。
严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。
(8)测量仪表使用后阻值档位要放置在最大位置即x10档位。
整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。
接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。
低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。
配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
电气装置的接地电阻，应符合下式要求：R≤50／I (12．4．3)式中R――考虑到季节变化时接地网的最大接地电阻(Ω)；I――单相接地故障电流；消弧线圈接地系统为故障点残余电流。
2)低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过1 0Ω；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Ω；3)向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜超过4Ω。
2 向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地网的接地电阻不大于4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网；2)配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地电阻符合本规范公式(12．4．1―1)的要求且建筑物内采用总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网。
保护配电变压器的避雷器，应与变压器保护接地共用接地网。
保护配电柱上的断路器、负荷开关和电容器组等的避雷器，其接地导体应与设备外壳相连，接地电阻不应大于10Ω。
TT系统中，当系统接地点和电气装置外露可导电部分已进行总等电位联结时，电气装置外露可导电部分可不另设接地网；当未进行总等电位联结时，电气装置外露可导电部分应设保护接地的接地网，其接地电阻应符合下式要求。
R≤50／Ia (12．4．6-1)式中R――考虑到季节变化时接地网的最大接地电阻(Ω)；Ia――保证保护电器切断故障回路的动作电流(A)。
当采用剩余动作电流保护器时，接地电阻应符合下式要求：R≤25I△n如 (12．4．6-2)式中I△n--剩余动作电流保护器动作电流(mA)。
IT系统的各电气装置外露可导电部分的保护接地可共用接地网，亦可单个地或成组地用单独的接地网接地。
每个接地网的接地电阻应符合下式要求：R≤50／Id (12．4．7)式中R――考虑到季节变化时接地网的最大接地电阻(Ω)；Id――相导体和外露可导电部分间第一次短路故障故障电流(A)。
建筑物的各电气系统的接地宜用同一接地网。
接地网的接地电阻，应符合其中最小值的要求。
架空线和电缆线路的接地应符合下列规定：1 在低压TN系统中，架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。
电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2条的规定作重复接地。
在装有剩余电流动作保护器后的P EN导体不允许设重复接地。
除电源中性点外，中性导体(N)，不应重复接地。
低压线路每处重复接地网的接地电阻不应大于10Ω。
在电气设备的接地电阻允许达到l0Ω的电力网中，每处重复接地的接地电阻值不应超过3 0Ω，且重复接地不应少于3处。
2 在非沥青地面的居民区内，10(6)kV高压架空配电线路的钢筋混凝土电杆宜接地，金属杆塔应接地，接地电阻不宜超过30Ω。
对于电源中性点直接接地系统的低压架空线路和高低压共杆的线路除出线端装有剩余电流动作保护器者除外，其钢筋混凝土电杆的铁横担或铁杆应与PEN 导体连接，钢筋混凝土电杆的钢筋宜与PEN导体连接。
3 穿金属导管敷设的电力电缆的两端金属外皮均应接地，变电所内电力电缆金属外皮可利用主接地网接地。
当采用全塑料电缆时，宜沿电缆沟敷设1～2根两端接地的接地导体。
以下是标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
