接地电阻摇表使用方法及标准

接地电阻表的使用方法本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
材料:两根接地棒,一根40M接地线,一根20M接地线,一根5M的连接线,一个接地电阻摇表.
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。

5、以约120转/分钟的速度均匀地摇动摇表。

当表针偏转时，随即调节微调拨盘，直至表针居中为止。

以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。

例如微调读数为，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。

取几次测得值的平均值作为接地体的接地电阻。

接线图。

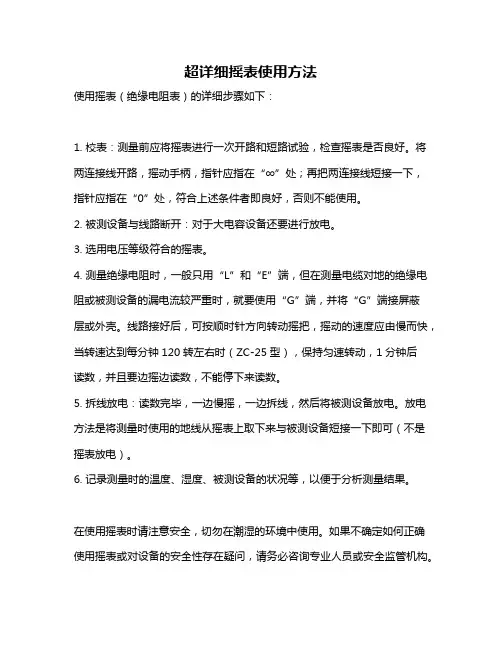

超详细摇表使用方法
使用摇表（绝缘电阻表）的详细步骤如下：
1. 校表：测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处；再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

2. 被测设备与线路断开：对于大电容设备还要进行放电。

3. 选用电压等级符合的摇表。

4. 测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽
层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后
读数，并且要边摇边读数，不能停下来读数。

5. 拆线放电：读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

6. 记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

在使用摇表时请注意安全，切勿在潮湿的环境中使用。

如果不确定如何正确使用摇表或对设备的安全性存在疑问，请务必咨询专业人员或安全监管机构。

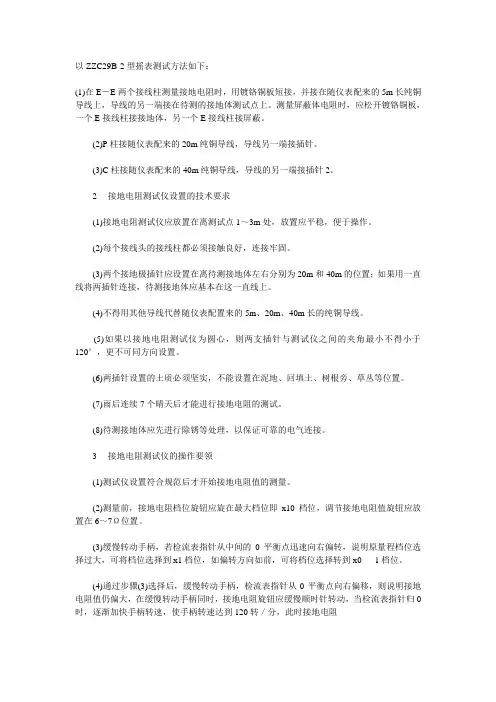

以ZZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

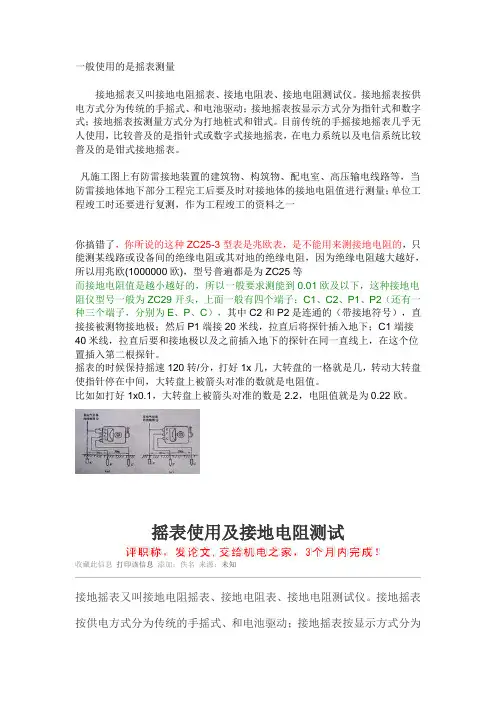

一般使用的是摇表测量接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好，所以用兆欧(1000000欧)，型号普遍都是为ZC25等而接地电阻值是越小越好的，所以一般要求测能到0.01欧及以下，这种接地电阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2（还有一种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接40米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位置插入第二根探针。

摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘使指针停在中间，大转盘上被箭头对准的数就是电阻值。

比如如打好1x0.1，大转盘上被箭头对准的数是2.2，电阻值就是为0.22欧。

摇表使用及接地电阻测试收藏此信息打印该信息添加：佚名来源：未知接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

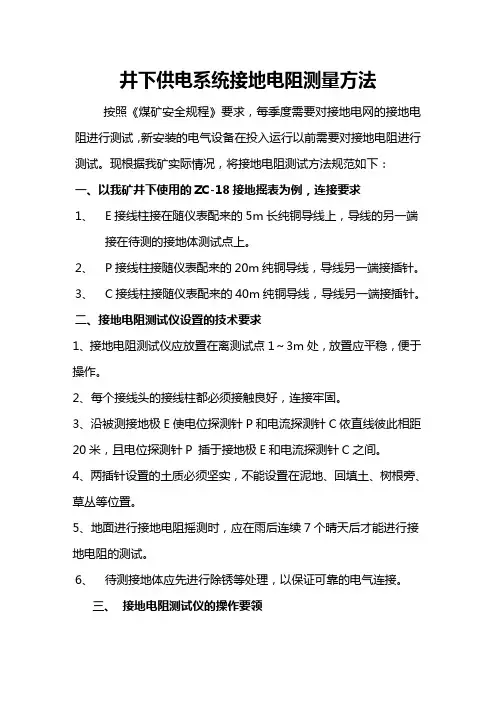

井下供电系统接地电阻测量方法按照《煤矿安全规程》要求，每季度需要对接地电网的接地电阻进行测试，新安装的电气设备在投入运行以前需要对接地电阻进行测试。

现根据我矿实际情况，将接地电阻测试方法规范如下：一、以我矿井下使用的ZC-18接地摇表为例，连接要求1、E接线柱接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

2、P接线柱接随仪表配来的20m纯铜导线，导线另一端接插针。

3、C接线柱接随仪表配来的40m纯铜导线，导线另一端接插针。

二、接地电阻测试仪设置的技术要求1、接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

2、每个接线头的接线柱都必须接触良好，连接牢固。

3、沿被测接地极E使电位探测针P和电流探测针C依直线彼此相距20米，且电位探测针P 插于接地极E和电流探测针C之间。

4、两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

5、地面进行接地电阻摇测时，应在雨后连续7个晴天后才能进行接地电阻的测试。

6、待测接地体应先进行除锈等处理，以保证可靠的电气连接。

三、接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻倍率标度旋钮应旋在最大倍率标度即x10倍率标度，调节接地电阻值旋钮应放置在6～7Ω位置。

缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程倍率标度选择过大，可将倍率标度选择到x1倍率标度。

根据我矿接地电阻的实际情况，可先直接将倍率标度选择到x1倍率标度。

3、通过步骤2选择后，缓慢转动手柄，当检流表指针逐渐归0时，加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以倍率标度的倍数，就是测量接地体的接地电阻值，将读数做好记录。

4、如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

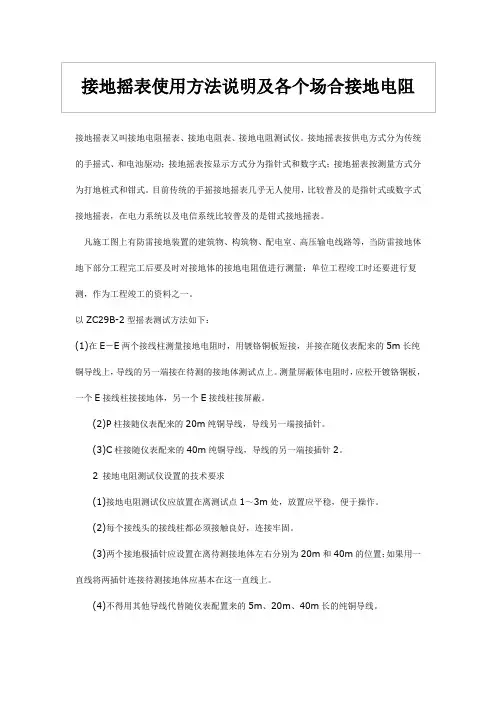

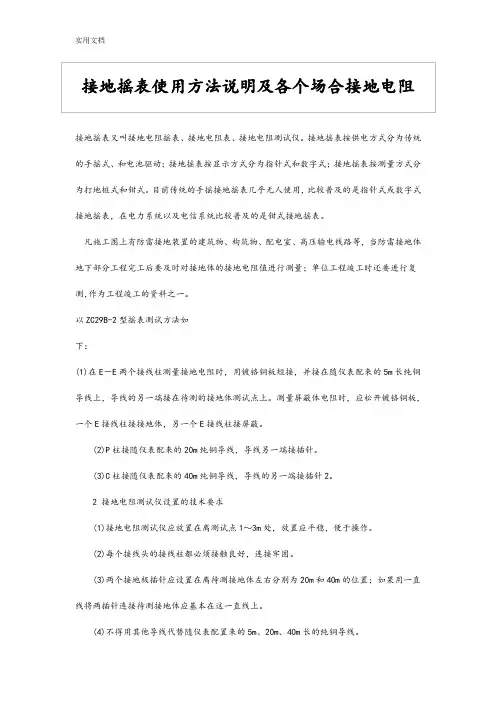

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于12 0°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

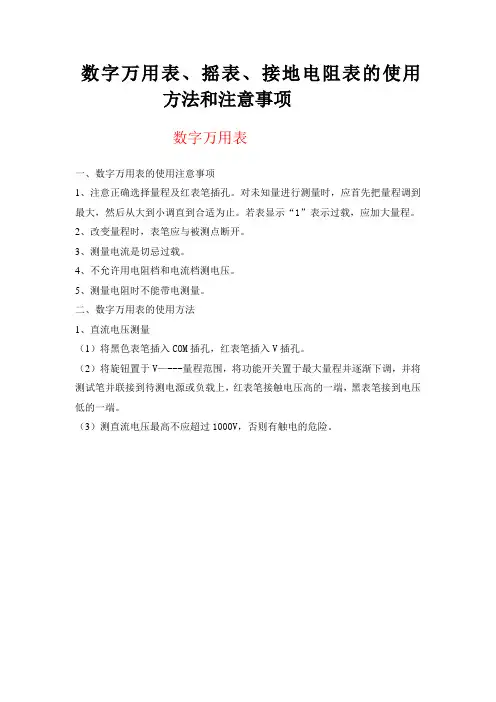

数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔。

对未知量进行测量时，应首先把量程调到最大，然后从大到小调直到合适为止。

若表显示“1”表示过载，应加大量程。

2、改变量程时，表笔应与被测点断开。

3、测量电流是切忌过载。

4、不允许用电阻档和电流档测电压。

5、测量电阻时不能带电测量。

二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V—---量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上，红表笔接触电压高的一端，黑表笔接到电压低的一端。

（3）测直流电压最高不应超过1000V，否则有触电的危险。

2、交流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上。

（3）测交流电压不要超过750V，否则有损坏线路和触电的危险。

3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。

4、交流电流的测量（1）将黑表笔插入COM插孔，当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里。

5、电阻测量（1）将黑表笔插入COM插孔，红表笔插入Ω插孔。

（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。

6、电容测量待测电容先放电后进行测试，以防损坏本表或引起测量误差。

7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔。

（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上，直接从显示屏上读取频率值。

数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔。

对未知量进行测量时,应首先把量程调到最大，然后从大到小调直到合适为止.若表显示“1"表示过载,应加大量程.2、改变量程时,表笔应与被测点断开.3、测量电流是切忌过载。

4、不允许用电阻档和电流档测电压.5、测量电阻时不能带电测量。

二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔.（2）将旋钮置于V————量程范围,将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上,红表笔接触电压高的一端,黑表笔接到电压低的一端。

（3）测直流电压最高不应超过1000V，否则有触电的危险.2、交流电压测量（1）将黑色表笔插入COM插孔,红表笔插入V插孔。

（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上。

（3）测交流电压不要超过750V，否则有损坏线路和触电的危险。

3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时,红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。

4、交流电流的测量（1）将黑表笔插入COM插孔,当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔.（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里.5、电阻测量（1）将黑表笔插入COM插孔，红表笔插入Ω插孔。

（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。

6、电容测量待测电容先放电后进行测试,以防损坏本表或引起测量误差。

7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔.（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上，直接从显示屏上读取频率值。

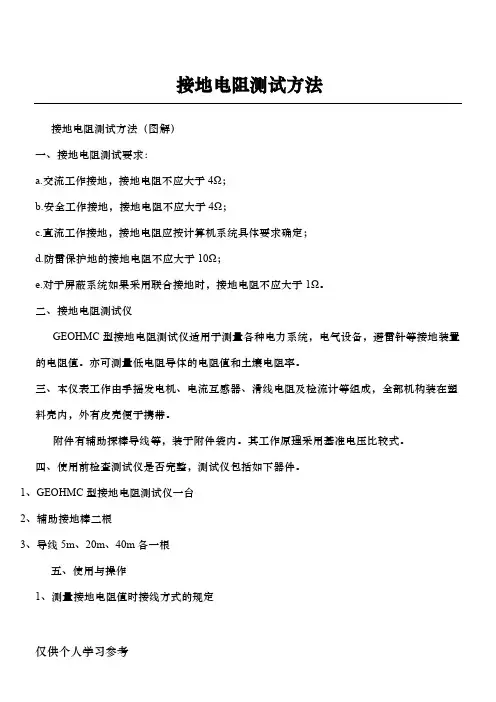

摇表接地电阻测试方法 The pony was revised in January 2021接地电阻测试方法接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

如图22、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于12 0°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

摇表使用规范一．注意事项1.当使用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

2.校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

3.选用电压等级符合的摇表，测二次回路的绝缘电阻值最好是使用1000V兆欧表，如果没有1000V的也可用500Ｖ的兆欧表。

其绝缘标准：运行中不低于１MΩ，新投入的，室内不低于２０MΩ，室外不低于１０MΩ。

通常额定电压在35KV以上电器设备，使用5000V摇表；额定电压为1000V以上电器设备，使用2500V摇表；额定电压在1000V以下的电器设备，使用1000V 摇表；额定电压不足500V（例如380V）的电器设备，使用500V摇表；额定电压为220V以下的电器设备，可选用250V摇表。

4.被测设备与线路断开，对于大电容设备还要进行放电。

5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电.二．兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

接地电阻摇表安全使用规定
1.测量前，应将接地装置与被保护的电气设备断开。

2.测量时，应将接地电阻摇表水平放置。

3.检查接地电阻摇表的指针是否在零位，否则可借助零位调整器，把指针调到零位。

4.将摇表的“倍率标尺”开关置于较大倍率档，首先慢慢转动发电机的摇把，同时调整“测量标度盘”使检流计指针平衡，当指针接近盘中线(即零位)时，再加快发电机摇把的转速，使其达到稳定(120转/分)，并同时调整“测量标度盘”使指针指示在表盘中线，此时“测量标度盘”所指示的数值乘以倍率标度指示值，即为接地装置的接地电阻值。

5.若被测电阻值小于1欧时，可选择较小的倍率，重新调整“测量标度盘”，使指针平衡在零位上，即可取得读数。

6.使用接地电阻摇表时，如果仪表的检流计灵敏度过高或过低时，可适当调整电位探测棒的高度。

测量时尽量避免与高压线或地下管道平行，以减少对测量的干扰。

接地摇表摇多少是标准在电气工程中，接地摇表是一项非常重要的测量工作。

它可以帮助我们确认接地系统的质量和安全性，确保设备的正常运行和人员的安全。

那么，接地摇表摇多少才是标准呢？接下来，我们将详细介绍接地摇表的标准数值及相关知识。

首先，接地摇表是用来测量接地系统的接地电阻的工具。

在实际工程中，我们通常会使用接地摇表来检测接地系统的接地电阻是否符合要求。

接地电阻是衡量接地系统性能的重要参数，它直接关系到接地系统的安全性和可靠性。

因此，接地摇表的测量结果对于电气设备的运行和人员的安全具有重要意义。

接地摇表的标准数值是根据国家标准和行业规范来确定的。

一般来说，不同的场所和设备对接地电阻的要求是不同的。

例如，对于一般的低压电气设备，国家标准规定其接地电阻应该小于4Ω；对于特殊场所，如易爆场所或重要设备的接地电阻要求可能更为严格，国家标准和行业规范也会有相应的规定。

在进行接地摇表测量时，我们需要注意一些操作细节。

首先，要选择合适的接地摇表，确保其精度和稳定性符合要求。

其次，要选择合适的测量时间和地点，避免影响测量结果的因素。

最后，要按照操作规程进行测量，确保测量结果的准确性和可靠性。

除了接地摇表的标准数值，我们还需要了解一些相关知识。

例如，接地系统的类型和结构、接地电阻的影响因素、接地系统的维护和管理等。

这些知识对于正确理解接地摇表的测量结果和保证接地系统的正常运行都是非常重要的。

总之，接地摇表的标准数值是根据国家标准和行业规范来确定的，不同场所和设备对接地电阻的要求是不同的。

在进行接地摇表测量时，我们需要注意操作细节，确保测量结果的准确性和可靠性。

除此之外，我们还需要了解一些相关知识，以便更好地理解接地摇表的测量结果和保证接地系统的正常运行。

希望本文能够帮助大家更好地理解接地摇表的标准数值及相关知识，确保设备的安全运行和人员的安全。

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方法分为传统的手摇式、和电池驱动；接地摇表按显示方法分为指针式和数字式；接地摇表按丈量方法分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行丈量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

欧阳索引（2021.02.02）以ZC29B2型摇表测试办法如下：(1)在E－E两个接线柱丈量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

丈量屏蔽体电阻时，应松开镀铬铜板，一个E 接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操纵。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右辨别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线取代随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不成同标的目的设置。

欧阳索引创编(6)两插针设置的土质必须坚实，不克不及设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才干进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以包管可靠的电气连接。

3 接地电阻测试仪的操纵要领(1)测试仪设置合适规范后才开始接地电阻值的丈量。
