钣金加工流程

2022-04-26,12:11:30 1 钣金加工工艺

1 简介

1.1 简介

按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。

1.2 关键词

钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接

2 下料

下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和激光切割

2.1 数冲是用数控冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm

2.2 冲孔有最小尺寸要求

冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例

材料 圆孔直径b 矩形孔短边宽b

2022-04-26,12:11:30 2 高碳钢 1.3t 1.0t

低碳钢、黄铜 1.0t 0.7t

铝 0.8t 0.5t

* t为材料厚度，冲孔最小尺寸一般不小于1mm。

* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。

表1 冲孔最小尺寸列表

2.3 数冲的孔间距与孔边距

零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

（图1.4）

图2.3.1 冲裁件孔边距、孔间距示意图

2.4 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离

折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）

2022-04-26,12:11:30 3 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离

2.5 螺钉、螺栓的过孔和沉头座

螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

钣金加工和制造流程

1.上海振申精密钣金制造有限公司钣金制造流程

本公司产品实现过程流程

2.钣金的了解

钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致。

钣金工厂一般来说基本设备包括剪板机（Shear Machine）、数控冲床（CNC Punching Machine）/激光、等离子、水射流切割机(Laser,Plasma, Waterjet Cutting Machine)/复合机（Combination Machine）、折弯机（Bending Machine）以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机等。

通常，钣金工厂最重要的三个步骤是剪、冲/切、折。

钣金有时也作扳金，这个词来源于英文platemetal，一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形，形成所希望的形状和尺寸，并可进一步通过焊接或少量的机械加工形成更复杂的零件，比如家庭中常用的烟囱，铁皮炉，还有汽车外壳都是板金件.

金属板材加工就叫钣金加工。具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天园地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。

钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是-

在加工过程中厚度不变的零件. 相对应的是铸造件,锻压件,机械加工零件等,比如说汽车的外面的铁壳就是钣金件,不锈钢做的一些橱具也是钣金件。

3. 第一篇 钣金展开基础

第一章 钣金划线

一、钣金与制图 二、基本几何图形的作法

三、划线

四、放样

五、合理用料

第二章 钣金展开基础

一、板厚处理

二、展开实长与实形的求法

WORD格式 可编辑

专业技术 知识共享 钣金加工工艺流程

1 简介

1.1 简介

按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。

1.2 关键词

钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接

2 下料

下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和激光切割

2.1 数冲是用数控冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm

2.2 冲孔有最小尺寸要求

冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例

材料 圆孔直径b 矩形孔短边宽b

高碳钢 1.3t 1.0t

低碳钢、黄铜 1.0t 0.7t

铝 0.8t 0.5t

* t为材料厚度，冲孔最小尺寸一般不小于1mm。

* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。

表1 冲孔最小尺寸列表

2.3 数冲的孔间距与孔边距

零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔 WORD格式 可编辑

专业技术 知识共享 边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

（图1.4）

图2.3.1 冲裁件孔边距、孔间距示意图

2.4 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离

折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）

图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离

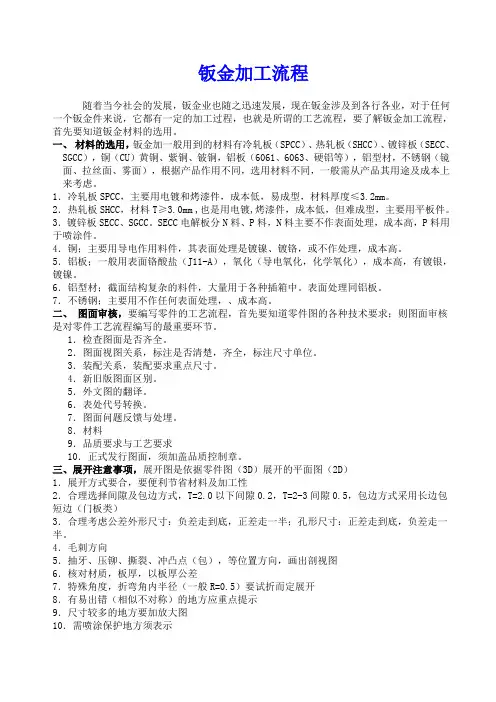

钣金加工流程

随着当今社会的发展，钣金业也随之迅速发展，现在钣金涉及到各行各业，对于任何一个钣金件来说，它都有一定的加工过程，也就是所谓的工艺流程，要了解钣金加工流程，首先要知道钣金材料的选用。

一、 材料的选用，钣金加一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。

1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。

2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。

3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。

4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。

5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。

6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。

7．不锈钢；主要用不作任何表面处理，、成本高。

二、 图面审核，要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。

1．检查图面是否齐全。

2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。

3．装配关系，装配要求重点尺寸。

4．新旧版图面区别。

5．外文图的翻译。

6．表处代号转换。

7．图面问题反馈与处埋。

8．材料

9．品质要求与工艺要求

10．正式发行图面，须加盖品质控制章。

三、展开注意事项，展开图是依据零件图（3D）展开的平面图（2D）

1．展开方式要合，要便利节省材料及加工性

2．合理选择间隙及包边方式，T=2.0以下间隙0.2，T=2-3间隙0.5，包边方式采用长边包短边（门板类）
