G W4-110隔离开关说明书(总21页) -本页仅作为预览文档封面，使用时请删除本页-GW4-110型户外交流高压隔离开关安装使用说明书泰子电力科技有限公司目录1.概述 (1)2.结构和工作原理 (3)3.安装和调试 (4)4.使用与维护 (5)5.包装、运输与贮存 (6)6.随机文件 (6)7.订货须知 (6)8．附录A(补充件) (14)1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是三相交流50HZ户外高压电器，供高压线路有电压无负荷时分合线路之用。
产品使用环境条件海拔高度一般不超过1000m，特殊型不超过4000m。
环境温度最高温度不高于+40℃，最低不超过-30℃.风速不超过35m/s.地震烈度不超过9度。
覆冰厚度不超过10mm。
耐污型产品适用于中等污秽地区。
不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
主要规格和技术参数隔离开关主要规格和技术参数见表1.注：括号内数据为产品实际达到值隔离开关具有以下型号说明见表32.结构和工作原理隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。
底架：为一根槽钢，底架两端各安装有轴承座（图4）轴承座内有两个圆锥滚子轴承，保证轴承座，保证轴承座上的杠杆转动灵活。
底架之一端或两端焊有接地开关支座，装有接地开关，隔离开关有不接地。
单接地及双接地三种形式。
支柱绝缘子：每极有两柱，按使用条件分为普通型与耐压型及高原型三种，普通型支柱绝缘子型号为ZS-110/400，耐压型支柱绝缘子型号为zaw-110/400,支柱绝缘子下端固定载轴承座上端的转动板上，支柱绝缘子上端固定主导点部分。
导电系统：导电部分固定在支柱绝缘纸的上端，主闸刀分成两半，接触部分在中间、接触部分触头(见图5)合闸时柱形触头嵌入两排触指内。
630A，1250A结构型式完全相同，仅导电杆截面及表面处理有所区别，2000A与630A，1250A结构相似。

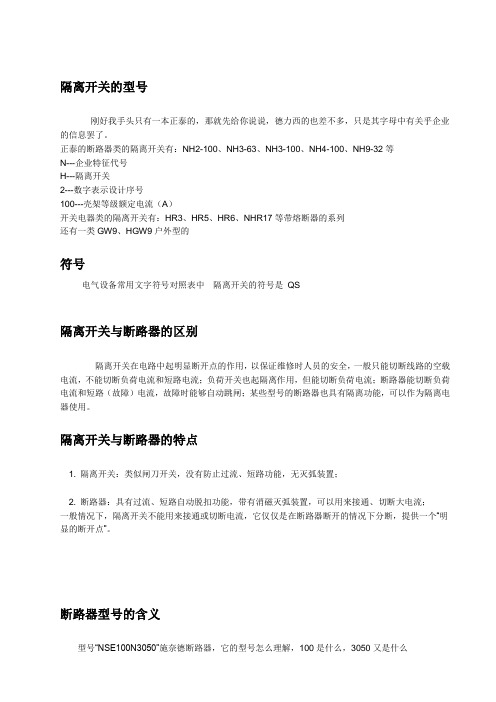

隔离开关的型号刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。
正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的符号电气设备常用文字符号对照表中隔离开关的符号是QS隔离开关与断路器的区别隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。
隔离开关与断路器的特点1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。
断路器型号的含义型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。
65是起跳电流吗，那20A又是什么电流，N又是什么答：NSE100N3050 施耐德NSE系列塑壳断路器NSE 厂家定义的某个分类的名称表示塑壳类100N表示其壳架电流可达100A 即最大断路电流为100A3050指该系类中的莫个品种1）C65N2PC20Ac:厂家定义的某个分类的名称C型脱扣器(配电保护型).65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位）C20A：指该断路器的额定工作电流为20A C是英文单词current（电流）2）NS100/3P-63A 断路器型号含义施耐德塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的3）T2N160 R125 3P MA断路器的含义T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。
高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。
隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。
供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。
其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。
GW16、17-252 型隔离开关的使用说明：由于GW16型和GW17型的产品结构和动作原理一样，下面以GW16型为例进展介绍1 概述1.1 产品用途GW16-252 型单柱垂直断口隔离开关(以下简称隔离开关)是供220kV 高压线路在无载流情况下进展切换和对被检修的高压母线与其它电气设备与带电线路进展电气隔离的三极户外高压电器。
本隔离开关具有载流能力大、占地面积小等特点，是220kV电站中进出线互为90︒布置时的一种理想的隔离开关，它结构紧凑、运动局部密封良好，因此，一般很少需要检修。
1.2 操动机构型号每一组隔离开关配一台CJ7A型电动操动机构，附装的接地开关配CSC型人力操动机构。
1.3 产品主要规格本产品规格有两种：不接地、接地。
1.4 有关机械调整参数1.4.1 隔离开关主回路(从下接线板至静触杆)电阻，不大于95μΩ；1.4.2 接地闸刀主回路(从下部软连接末端至接地静触头处)电阻，不大于250μΩ1.4.3 隔离开关断口最小空气绝缘距离：2.6m；1.4.4 隔离开关对地最小空气绝缘距离：2.0m；1.4.5 隔离开关三极合闸同期性不大于：20mm；1.4.6 接地开关三极合闸同期性不大于：15mm；2 产品结构和工作原理2.1 产品结构本隔离开关结构外形见右图，主要由底座装配、绝缘子、主闸刀系统、接地开关系统等组成。
2.1.2 隔离开关主闸刀的结构见图22.2 工作原理本隔离开关的运动过程是由两局部运动复合而成的，即折叠运动和夹紧运动。
折叠运动：由CJ7A型机构驱动旋转瓷瓶作水平转动，与旋转瓷瓶相连的一对伞齿轮带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸；由于调整螺杆装配与下导电管的铰接点不同，从而使与调整螺杆装配上端铰接的操作杆相对于下导电管作轴向位移，而操作杆的上端与齿条固连，这样齿条的移动便推动齿轮转动，从而使与齿轮轴固连的上导电管相对于下导电管作伸直(合闸)或折叠(分闸)运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡刀闸的重力矩，以利于刀闸的运动。
35KV高压隔离开关型号大全陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
GW5-40.5型系列户外高压隔离开关〔以下简称隔离开关)。
适用于频率为50Hz，额定电压为35kv的电力系统中，作为电压无负荷时分合电路用。
1. 变压器ssz10--50000/110答：S---“三”相S---“三”线圈Z---有“载”调压10--10型（变压器性能水平代号）50000---额定容量50000KVA110--高压额定电压110KVsfsz10-h-150000/220w2变压器的型号含义第一个字母“S”的含义是指变压器是三相；第二个字母“F”的含义是指变压器的冷却方式是油浸风冷；第三个字母“S”的含义是指变压器是三绕组；第四个字母“Z”的含义是指变压器是有载调压；第五六个数字“10”的含义是指变压器的系列，即设计序号；第七个符号“H”的含义是干式防火；第八个符号“-”的含义是分割符号；第九-十四个数字“150000”的含义是指变压器的容量是150000KVA；第十五个符号“/”的含义是分割符号；第十六-十六个数字“220”的含义是指变压器的高压绕组额定电压是220KV2. 干包、浇注式终端头制作安装组成中含绝缘手套、接线端子等材料，这些就是组成电缆头的材料，所以不需要额外计取电缆头主材。
热缩式的定额内电缆头单列，需要单独计算主材价格。
干包电缆头是直接包扎，热缩式的是采用热缩管。
从施工操作容易区分。
2.双柱式隔离开关的主要型号GW4、GW5、GW12、GW17；三柱式隔离开关的主要型号为GW7；双柱式、三柱式隔离开关用与母线水平之间开断连接。
单柱式隔离开关的主要型号有GW6、GW16，用于母线上下层交叉之间开断连接；GW8、GW13是单相隔离开关，一般多用于变压器中性点3. YH10WZ1-204/532Y——金属氧化物H——复合型避雷器，10——8us/20us波形标称放电电流：10kA，W——无间隙Z——电站型1——设计序号204——避雷器额定电压532——残压，标称放电电流为10kA时的残压不大于5324.2xLGJ-240/30乘号前面的2表示每相导线是两根，又叫两分裂导线LGJ就是钢芯铝绞线，里面是钢线股（承力用），外面是铝股（载流、承力用）240表示铝股的总截面积约为240平方毫米30表示钢线股截面积为30平方毫米5.C——户内铜导体穿墙套管；CL——户内铝导体穿墙套管；CWL——户外-户内铝导体穿墙套管；CB——户内圆导杆穿墙瓷套管；CWB——户外-户内圆导杆穿墙瓷套管；B——抗弯破坏负荷等级，7.5kN。
隔离开关的型号刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。
正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的符号电气设备常用文字符号对照表中隔离开关的符号是QS隔离开关与断路器的区别隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。
隔离开关与断路器的特点1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。
断路器型号的含义型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。
65是起跳电流吗，那20A又是什么电流，N又是什么答：NSE100N3050 施耐德NSE系列塑壳断路器NSE 厂家定义的某个分类的名称表示塑壳类100N表示其壳架电流可达100A 即最大断路电流为100A3050指该系类中的莫个品种1）C65N2PC20Ac:厂家定义的某个分类的名称C型脱扣器(配电保护型).65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位）C20A：指该断路器的额定工作电流为20A C是英文单词current（电流）2）NS100/3P-63A 断路器型号含义施耐德塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的3）T2N160 R125 3P MA断路器的含义T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。
MA 表示保护方式为热磁保护4）ABB 塑壳断路器T2N160 R1.6 MF的含义T2N160 R1.6 MF的含义为：框架最大额定电流160A，短路分断能力（Icu）36KA,额定电流（In)1.6A,脱扣方式为：不可调单磁型。
5）DZ47-63A/3P(50A),BVR3*2.5,G15表示什么意思？各个字母和数字的含义？DZ47-----微型断路器产品型号，47为设计序号；63A/3P---额定电流63A，3极，（后面加注50A与前面表示矛盾，如果表示50A时，标注应该是DZ47-63-50A/3P，前面的63表示壳架等级为63A，后面的50A是额定电流，A可省略）；BVR------铜芯聚氯乙烯绝缘软电线，V聚氯乙烯绝缘，R软；3*2.5----3根电线，线芯截面为2.5平方毫米规格；G15------前面的3根线穿标称直径15毫米的厚壁钢管（水煤气管）敷设，这是旧标注方法，新标注用SC15。
6）应急照明配电箱中ATNS 63N/3P TMD 20A所有字母的含义应急照明配电箱内STI/1P10A字母的含义ATNS是产品的牌子，63是壳架电流，N是分段能力，3P是三相电流，TMD是热磁脱扣，20A是额定电流。
这是一个双电源，用来切换常用和备用的。
7）关于ATS双电源配电箱和QTS1控制器实现切换的应急照明箱？我看的别人的图纸关于双电源自动切换投入，等等，比如，泵房里的各种泵，电梯，大建筑的事故照明等等，需要双电源的都用的梅兰日兰的万高双电源自动投入系统，英文缩写就是：ATSE，后来我在网上又看到一个叫做应急照明箱的新产品，说是用QTS1控制器来实现两路电源的自动切换的应急照明箱。
我想明白的肯定知道的。
我问的问题是，这两种双电源自动投入不一样的，哪个好呢？他们是不是都用在同样的方面，电梯，泵房等等的。
？答：国内这两个电源切换其的具体功能不是很清楚，只能给你一些建议。
电源切换的时候，肯定会发生停电或瞬停，选择不同的切换其，其切换时间也不同。
电脑数据库等IT系统瞬停时间超过0.2秒，系统就会重新启动（因此有些学校办公楼的电脑有时候会无故重起，原因就发生了电压降下或瞬停）。
这类设备的电源都是来自分电箱，需要高速切换器，切换时间在0.2秒以内的。
除此之外的设备，根据实际需要来选定。
甭类，法规上没有什么要求，应急照明一般都有蓄电池，至少10分钟之内不需要电源吧。
电梯比较麻烦，特别是应急电梯，法规怎么规定你就怎么做或者客户要求怎样你就怎么做。
特别是银行证券公司都有数据库，每时每秒都在演算，系统一旦重起转帐什么的需要从头再作损失很大，一定要注意。
8）漏电断路器的工作原理是什么？答：漏电断路器的漏电保护部分，由零序电流互感器（感测部分），运算控制器（控制部分)和电磁脱扣器（动作，执行部分）组成。
被保护的主电路所有相，零线都穿过零序电流互感器的铁芯，组成零序电流互感器一次侧。
根据基尔霍夫电流可知，任一时刻，流入任一节点的电流恒等于流出此节点的电流，即任一时刻，流入（出）某节点的电流矢量和为零。
零序电流互感器的工作原理是：感测一次侧中瞬时电流的矢量和是否为零，当被保护的电路出现绝缘故障时，负载侧有对地泄载电流，即零序电流互感器的矢量和不为零，零序电流互感器二次绕组中便产生互感电压，该信号经过运算控制器运算后，当泄漏电流达到整定动作值时，驱动晶闸管，接通电磁脱扣器电源，电磁脱扣器吸合，使断路器跳闸，从而达到漏电保护器的作用。
根据漏电断路器的工作原理可知，漏电断路器对于同时接触两相的两相触电，不能保护。
9）断路器的符号是什么是FU、QF还是其他的什么呢？另外它的符号是下面的哪个答：FU是指熔断器，Q是电力电路中的开关总称，QF是指断路器，QM是指电动机保护开关，QS是指隔离开关。
见教育部【电工应用识图】第6页。
10）MERLIN GERIN断路器符号意思？比如：NS 80H-MA,UI750V,UIMP8KV,CAT A,ICS=100%ICU,IM,INMERLIN GERIN断路器符号意思？比如：NS 80H-MA,UI750V,UIMP8KV,CAT A,ICS=100%ICU,IM,IN答：MERLIN GERIN音译：梅兰日兰梅兰日兰是施耐德电气Schneider Electric旗下品牌之一。
专注于配电市场。
NS：施耐德电气塑壳断路器型号80：壳架等级额定电流H：额定短路开断电流MA：脱扣器为电动机型式Ui750V：额定绝缘电压Ui=750VUimp8kV：额定冲击耐受电压Uimp=8kVCAT A：从未听说过，不存在这项参数项目或性能指标。
Ics：额定运行短路开断电流Icu：额定极限短路开断电流Ics=100%Icu：额定运行短路开断电流与额定极限短路开断电流相等Im：短路脱扣器整定电流In：过载脱扣器整定电流11）ABB SACE F5S断路器符号意思？比如F5S,ITH,IN,UE,ICW,ICU,ICS,PR1/P请帮我解答一下，感激万分。
SACE PR1/P是保护单元的答：F5S是指,F系列断路器5是框架电流在3200-5000之间S是指在380-415V之间的ICU也就是"额定极限短路分断容量"为100KA ICS是额定运行短路分断容量ICW额定短路耐受电流ICM额定短路合闸容量,IN为额定电流,ITH额定持续电流UE额定电压PR1/P是指断路器的脱扣器型号里的"P"指基本保护单元这种保护单元可以加装扩展功能模块如：C控制模块；D对话模块等。
AR1则是早期的A单元12）断路器CHNT是什么品牌的？德力西或者其他一些常用品牌都什么缩写？我们这边是做低压电器的，做的比较好的是正泰，德力西，天正，常熟等厂家，缩写分别是：正泰：CHNT(那个H右边的竖杠是个点)德力西：DELIXI天正：TENGEN常熟有一个标志是R（那个R里面圈里面有个月形的图案：就是日月经天）13）mccb断路器是什么品牌我来告诉你：MCB:微型断路器（MCCB:塑壳断路器ACB:框架断路器)不是品牌，只是英文简称！14）塑壳断路器MCCB带ST功能，ST是什么意思st是施耐德塑壳开关保护脱扣器的一个保护功能，ST：短路短延时15）框架断路器ACB和塑壳式断路器MCCB的区别是什么？结构上它们有什么不同？在开关柜上的安装方法是不是也不同？答：以施耐德断路器为例电流等级方面：塑壳100-630A,大塑壳630-1600A框架400-6300A分断能力，外形尺寸方面，框架断路器要大于塑壳断路器，框架断路器可安装的附件种类丰富，一般用于进线的一级开关，塑壳断路器由于电流等级较小，分断能力较低用于框架断路器的下级开关。
针对你说的在开关柜中的安装方面，框架断路器由于电流等级高，是安装在母排上面的，塑壳断路器一般是接线就可以了。
16）断路器中的ELCB 40A,2P, 30ma-500NOS MCCB都是什么意思？ELCB 40A 开关电流容量为40A2P 2极开关30ma-500NOS 代表容量MCCB 是MCB 塑壳断路器17）CAM 2 LE-系列的断路器是什么品牌的？常安集团，塑壳式漏电断路器。
18）塑料外壳CFM10-250/330断路器是什么品牌和数字的含义CF：企业代号（华通机电集团）M：塑壳断路器10：设计序号250：断路器壳架等级电流250A330：后面少了一个0，应是3300：第一个3表示三极断路器；第二个3表示热-电磁复式脱扣器；00表示断路器无其它内部附件。
19）M1系列塑料外壳式断路器标示含义中M1的含义塑壳式,数字为设计序号20）西门子漏电断路器型号资料额定电压：400V/230V AC频率：50/60Hz额定漏电动作电流：10/30/100/300mA漏电保护功能与电网电压无关宜于5S系列小型断路器以及熔断器配合线路保护右侧可拼装辅助接点（AS）5SM11110 剩余电流保护断路器(125V~230V) 16A 2P 10mA AC 型55mm 5SM11116 剩余电流保护断路器(125V~230V) 16A 2P 10mA A 型55mm5SM13116 剩余电流保护断路器(125V~230V) 16A 2P 30mA A 型55mm5SM13120 剩余电流保护断路器(125V~230V) 25A 2P 30mA AC 型55mm 5SM13126 剩余电流保护断路器(125V~230V) 25A 2P 30mA A 型55mm5SM13140 剩余电流保护断路器(125V~230V) 40A 2P 30mA AC 型55mm 5SM13146 剩余电流保护断路器(125V~230V) 40A 2P 30mA A 型55mm5SM13160 剩余电流保护断路器(125V~230V) 63A 2P 30mA AC 型55mm 5SM13166 剩余电流保护断路器(125V~230V) 63A 2P 30mA A 型55mm5SM13170 剩余电流保护断路器(125V~230V) 80A 2P 30mA AC 型55mm 5SM13176 剩余电流保护断路器(125V~230V) 80A 2P 30mA A 型55mm5SM13420 剩余电流保护断路器(230V~400V) 25A 4P 30mA AC 型55mm 5SM13426 剩余电流保护断路器(230V~400V) 25A 4P 30mA A 型55mm5SM13440 剩余电流保护断路器(230V~400V) 40A 4P 30mA AC 型55mm 5SM13446 剩余电流保护断路器(230V~400V) 40A 4P 30mA A 型55mm5SM13460 剩余电流保护断路器(230V~400V) 63A 4P 30mA AC 型55mm 5SM13466 剩余电流保护断路器(230V~400V) 63A 4P 30mA A 型55mm5SM13470 剩余电流保护断路器(230V~400V) 80A 4P 30mA AC 型55mm 5SM13476 剩余电流保护断路器(230V~400V) 80A 4P 30mA A 型55mm5SM13526 剩余电流保护断路器(500V) 25A 4P 30mA A 型55mm5SM13546 剩余电流保护断路器(500V) 40A 4P 30mA A 型55mm5SM13566 剩余电流保护断路器(500V) 63A 4P 30mA A 型55mm5SM14120 剩余电流保护断路器(125V~230V) 25A 2P 100mA AC 型55mm 5SM14126 剩余电流保护断路器(125V~230V) 25A 2P 100mA A 型55mm 5SM14140 剩余电流保护断路器(125V~230V) 40A 2P 100mA AC 型55mm 5SM14146 剩余电流保护断路器(125V~230V) 40A 2P 100mA A 型55mm 5SM14160 剩余电流保护断路器(125V~230V) 63A 2P 100mA AC 型55mm 5SM14166 剩余电流保护断路器(125V~230V) 63A 2P 100mA A 型55mm 5SM14170 剩余电流保护断路器(125V~230V) 80A 2P 100mA AC 型55mm 5SM14176 剩余电流保护断路器21）漏电断路器型号:RMD33-DZ15LE-100适用范围DZ15LE-100漏电断路器(简称漏电断路器)，适用于交流50Hz，额定电压至380V，额定电流至100A 的线路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。
