关于螺杆转子加工

72工具技术螺杆压缩机转子的加工陈立明湖南省招标责任有限公司1 引言螺杆压缩机具有易损件少、结构紧凑、运转平稳、寿命长、工作可靠性高和效率高等一系列独特的优点,广泛应用于空气动力、制冷及各种工艺流程中。

转子是这种压缩机的核心零件。

转子设计中最重要的是转子齿形的设计,其型线复杂,加工要求高,压缩机工作的可靠性、效率和噪声在很大程度上取决于螺杆转子的加工精度。

随着计算机辅助设计技术在螺杆压缩机领域的应用,转子齿形的设计经历了三代变迁,设计更加多样化、复杂化。

转子齿形的不断发展,促使转子加工工艺不断改进,对加工工艺的要求也越来越高。

因此,迫切需要采用先进的加工设备和加工方法来提高转子的质量。

2 转子加工现状及存在的问题转子齿形加工质量是保证螺杆压缩机性能和可靠性的关键。

目前,广泛使用的加工方法有盘形铣刀铣削加工法、展成法滚制螺杆转子和磨削成形法三种。

采用铣削法加工4~6个齿时必须一个个地分度铣制,属于非连续加工,存在较大的分度误差。

因此,铣削加工存在生产率低和加工精度低的问题,从而影响压缩机的效率、可靠性,增大了噪声。

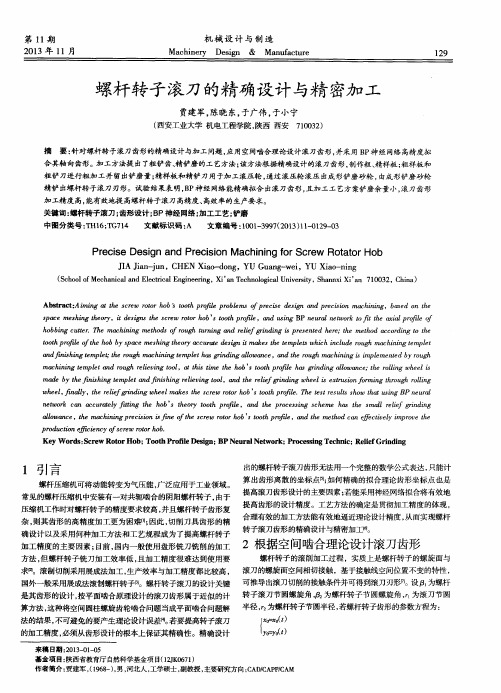

滚削加工与盘形铣削加工相比,能一次走刀完成加工,无须分度,理论上无分度误差,因而其生产率较高,加工齿形精度高,齿距误差小,比较适用于加工外径小、批量大的小型压缩机螺杆转子。

滚削法加工螺杆转子既能保证转子的加工精度,又可节省加工时间,但也存在局限性,即螺杆的型线必须能用滚削方法加工才行。

型线局限于使用标准齿形,即对称圆弧齿形和单边不对称摆线销齿圆弧齿形两种。

由于单边不对称摆线销齿圆弧齿形螺杆压缩机具有功耗低、机器气密性好等优点,目前国内厂家几乎全部采用这种型线螺杆。

但由于其型面复杂,型面上存在尖点且为非对称齿形,因此,滚刀的设计制造困难,故以滚代铣的螺杆滚削新工艺难以得到推广。

收稿日期:2004年10月3 磨削成形法由于滚削加工与盘形铣削加工存在着以上一些不足,因此非常需要有新的加工方法来满足转子加工的需要。

(19)国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202111540952.9(22)申请日 2021.12.16(71)申请人 上海齐耀膨胀机有限公司地址 201108 上海市闵行区华宁路3111号申请人 中国船舶重工集团公司第七一一研究所(72)发明人 袁皓　吴凯　施逢委　张渊　李伟　(74)专利代理机构 上海华祺知识产权代理事务所(普通合伙) 31247专利代理师 刘卫宇(51)Int.Cl.B23G 1/04(2006.01)B23G 1/44(2006.01)B23G 5/08(2006.01)(54)发明名称变螺距螺杆转子的加工方法(57)摘要一种变螺距螺杆转子的加工方法，其特点在于，采用变螺距刀具加工变螺距转子，在加工时变螺距刀具和变螺距转子的轴向位置均保持固定，变螺距刀具的中心轴线与变螺距转子的中心轴线彼此交错，变螺距刀具与变螺距转子按照固定的转速啮合运动，变螺距刀具与变螺距转子的转速比为：ωc/ωr=zr/zc，ωc为变螺距刀具的转速，ωr为变螺距转子的转速，zc为变螺距刀具的齿数，zr为变螺距转子的齿数。

与现有技术相比，本发明提高了加工效率，降低了加工成本。

权利要求书1页 说明书3页 附图3页CN 114473083 A 2022.05.13C N 114473083A1.一种变螺距螺杆转子的加工方法，其特征在于，采用变螺距刀具加工变螺距转子，在加工时所述变螺距刀具和所述变螺距转子的轴向位置均保持固定，变螺距刀具的中心轴线与变螺距转子的中心轴线彼此交错，变螺距刀具与变螺距转子按照固定的转速啮合运动，变螺距刀具与变螺距转子的转速比为：ωc/ωr=zr/zc，ωc为变螺距刀具的转速，ωr为变螺距转子的转速，zc为变螺距刀具的齿数，zr为变螺距转子的齿数。

2.根据权利要求1所述的变螺距螺杆转子的加工方法，其特征在于，所述变螺距刀具为变螺距滚刀或变螺距滚轮。

单螺杆式压缩机及螺杆转子的加工方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单螺杆式压缩机及螺杆转子的加工方法在制造单螺杆式压缩机以及螺杆转子时，加工方法至关重要。
