管道法兰形式

管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表JIS 10K、RF、FF mm公称通径外径螺栓孔中心圆直径连接凸出部分直径内径法兰厚度连接部分凸出高度螺栓孔数量与直径螺栓直径DN D D1D2D3t* f n-d M20 100 75 58 19 14 18 1 4-15 1225 125 90 70 25 14 18 1 4-19 1640 140 105 85 38 16 20 2 4-19 1650 155 120 100 51 16 20 2 4-19 1665 175 140 120 61 18 22 2 4-19 1680 185 150 130 76 1822 2 8-19 16100 210 175 155 102 18 24 2 8-19 16 125 250 210 185 125 2024 2 8-23 20 150 280 240 215 152 2226 2 8-23 20 200 330 290 265 204 2226 2 8-23 20 250 400 355 325 254 2430 2 12-25 22 300 415 400 375 305 2432 3 16-25 22JIS 16K、RF、FF mmJIS 20K、RF、FF mm*t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

JIS 30K、RF、FF mmJIS 40K、RF、FFJIS 63K、RF、FF mm法兰PN 1.0MPa(10bar) MM凸面平焊钢制管法兰PN 1.6MPa(16bar) MM凸面平焊钢制管法兰PN 2.5MPa(25bar) MM带颈平焊钢制管法兰PN1.0MPa(10压力)带颈平焊钢制管法兰PN1.6Mpa(16bar)HG20592-97带颈平焊钢制管法兰PN2.5Mpa(25bar)、400、600、900、1500、2500RJ法兰尺寸表mm900RJ mmANSI 1500RJ mmJPI 150、300、600RF、RJ法兰尺寸表JPI 150RF mmJPI 300RF mmJPI 600RF mmJPI 150RJ mmJPI 300RJ mmJPI 600RJ mm。

常见法兰连接形式常见的法兰连接形式有以下几种：1.普通法兰连接（SliponFlange）：普通法兰连接是一种比较简单的连接方式，常用于低压和非关键部位的管道上。

它的连接形式是将法兰垂直套在管道外面，并用螺栓将法兰和管道固定在一起。

普通法兰连接适用于管道直径较小、压力较低的情况。

2.对焊法兰连接（WeldNeckFlange）：对焊法兰连接是一种常见的高压连接方式，适用于高压、高温和关键部位的管道。

它的连接形式是将法兰的端部与管道焊接在一起，可以提供良好的密封性和强度。

对焊法兰连接一般用于管道直径较大、压力较高的情况。

3.盲板法兰连接（BlindFlange）：盲板法兰连接常用于需要封堵管道的情况，例如管道的终点或漏洞修复。

它的连接形式是用一块盲板封堵住法兰的开孔，并用螺栓将盲板和法兰固定在一起。

盲板法兰连接可以提供良好的密封性，防止介质泄漏。

4.插焊法兰连接（SocketWeldFlange）：插焊法兰连接是一种形式较特殊的连接方式，适用于管道直径较小、压力较低的情况。

它的连接形式是将管道插入法兰的孔中，并进行焊接固定。

插焊法兰连接可以提供一定的密封性和强度。

5.螺纹法兰连接（ThreadedFlange）：螺纹法兰连接适用于管道直径较小、压力较低的情况。

它的连接形式是在法兰和管道的连接口上加上螺纹，通过螺纹连接固定。

螺纹法兰连接常用于易于拆卸的管道系统，可以方便地进行维修和更换。

以上是常见的几种法兰连接形式，每种连接形式都有其适用的场景和特点。

在选择连接形式时，需要考虑管道的直径、压力、温度以及管道上的介质等因素，以确保连接的可靠性和安全性。

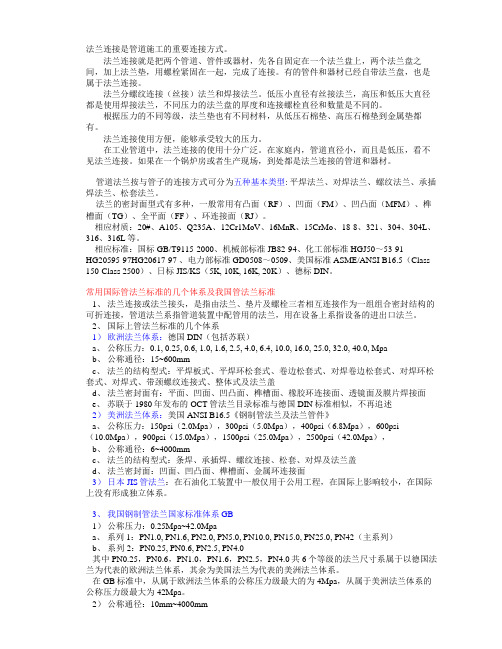

法兰连接是管道施工的重要连接方式。

法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

管道法兰按与管子的连接方式可分为五种基本类型: 平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

法兰的密封面型式有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。

相应材质：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

相应标准：国标GB/T9115-2000、机械部标准JB82-94、化工部标准HGJ50～53-91HG20595-97HG20617-97 、电力部标准GD0508～0509、美国标准ASME/ANSI B16.5（Class 150-Class 2500）、日标JIS/KS（5K, 10K, 16K, 20K）、德标DIN。

常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab、公称通径：15~600mmc、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e、苏联于1980年发布的OCT管法兰目录标准与德国DIN标准相似，不再追述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），b、公称通径：6~4000mmc、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3）日本JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质.分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等.执行标准:有GB系列(国家标准)、JB系列（机械部)、HG系列（化工部)、ASME B16.5(美标）、BS4504(英标)、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系.12种法兰类型及密封面形式>〉〉>1。

板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

〉>〉〉2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面（RF）、凹面（FM），凸面（M）、榫面(T)，槽面（G)，全平面(FF).优点：连接不易变形，密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点:带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

法兰面的6种连接面形式法兰面是指管道连接的两端，其中一端为平面或凸台状，另一端为凹台状。

法兰面的连接方式有6种：1. 普通平面法兰连接（FF）普通平面法兰连接是最简单的连接方式，它适用于压力和温度较低的管道系统。

该连接方式要求两个法兰面必须完全平行，并且在安装时必须使用垫片来填补两个法兰面之间的缝隙。

2. 螺纹法兰连接（TF）螺纹法兰连接是通过螺纹将两个法兰紧密地拧在一起的连接方式。

该连接方式适用于压力和温度较低的管道系统。

螺纹法兰连接要求两个法兰必须具有相同的螺纹类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

3. 焊接颈型法兰（WN）焊接颈型法兰是将焊接颈与管子焊接在一起形成一个整体，然后将另一个焊接颈与另一个管子焊接在一起，最后将两个焊接颈通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于高温和高压的管道系统。

焊接颈型法兰要求两个法兰必须具有相同的焊接颈类型和大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

4. 焊接平面法兰（SO）焊接平面法兰是将管子直接与一个平面法兰焊接在一起，然后将另一个平面法兰与另一个管子焊接在一起，最后将两个平面法兰通过螺栓紧密地拧在一起的连接方式。

该连接方式适用于低压和低温的管道系统。

焊接平面法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

5. 滑动套筒型法兰（SL）滑动套筒型法兰是通过一个滑动套筒将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统。

滑动套筒型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

6. 螺旋卡箍型法兰（HG）螺旋卡箍型法兰是通过一个螺旋卡箍将两个平面或凸台状的法兰连接在一起的连接方式。

该连接方式适用于需要频繁拆卸和安装管道系统，并且要求管道系统具有较高的密封性。

螺旋卡箍型法兰要求两个法兰必须具有相同的大小，并且在安装时必须使用垫片来填补两个法兰之间的缝隙。

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

12种法兰类型及密封面形式>>>>1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

>>>>2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

管道连接的法兰最常见的类型
管道连接的法兰最常见的类型有：
平焊法兰：与容器或管道采用角焊缝连接的一种法兰，属任意式法兰。

对焊法兰：与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件。

承插焊法兰：管子端部插入法兰环阶梯内，在管端及外侧焊接的法兰。

松套法兰：利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。

螺纹法兰：将法兰的内孔加工成螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3.带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

因此在运输途中更容易磕碰。

4.整体法兰整体法兰是一种法兰的连接方式。

也是属于带颈对焊钢制管法兰的一种。

材质有碳钢、不锈钢、合金钢等。

在国内各个标准之中，用IF来表示整体法兰。

多用于压力较高的管道之中。

生产工艺一般为铸造。

在法兰类型中就是用一个“IF”来表示整体法兰的类型。

一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。

5.承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。

常用于PN≤10.0MPa，DN≤40的管道中。

6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

法兰螺纹形式fnpt-概述说明以及解释1.引言1.1 概述法兰螺纹形式fnpt是一种常见的管连接形式，在许多行业中被广泛使用。

它是通过将螺纹与法兰配合，实现管道的连接和密封。

该形式具有简单、可靠的特点，因此在各种应用场合中得到了广泛的应用。

在法兰螺纹形式fnpt中，fnpt代表Female National Pipe Thread，即女式国家螺纹。

这种螺纹形式是一种标准螺纹，在美国国家标准管螺纹中得到了规范。

法兰螺纹形式fnpt通常包括内螺纹和外螺纹两个部分，内螺纹在管件的沟槽中，而外螺纹则位于法兰连接器的内部。

法兰螺纹形式fnpt的应用领域非常广泛。

它常见于液体和气体传输系统中，特别是在低压和中等压力下的管道连接中。

这种螺纹形式的优势在于其简便的安装和维修过程，以及相对较低的成本。

因此，在家庭用水系统、石油化工、食品加工、化学工程等行业中都可以看到法兰螺纹形式fnpt 的身影。

总之，法兰螺纹形式fnpt是一种常见且重要的管道连接形式。

它的简单可靠以及广泛的应用领域，使其成为了许多行业中必不可少的一部分。

在接下来的文章中，我们将会更详细地探讨其定义、特点以及应用场景，并通过描述和例子来帮助读者更好地理解和应用法兰螺纹形式fnpt。

1.2 文章结构本文分为引言、正文和结论三个部分。

1. 引言在引言中，我们将首先对法兰螺纹形式fnpt进行概述，介绍其定义和特点。

同时，我们将阐述本文的目的，并给出本文的结构框架。

2. 正文正文部分主要分为两个要点：法兰螺纹形式fnpt的定义和特点，以及其应用领域。

- 在2.1 法兰螺纹形式fnpt中，我们将详细阐述这一形式的定义和特点，包括其组成要素、拧紧原理等内容。

- 2.1.1 定义和特点部分将解释什么是法兰螺纹形式fnpt，以及它与其他形式的区别。

我们将介绍它的结构特点和优势。

- 2.1.2 应用领域部分将探讨这一形式在实际应用中的广泛使用。

我们将列举一些行业和设备领域，并说明法兰螺纹形式fnpt在其中的应用案例。
