江苏省造价员考试辅导课件——4砌筑工程

  • 格式：pdf
  • 大小：12.37 MB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

(2024年)砌体砌筑工程施工实训ppt课件

(2024年)砌体砌筑工程施工实训ppt课件

砌体砌筑工程施工实训ppt课件目录•砌体砌筑工程概述•施工前准备与材料选择•砌筑基本技能训练•常见砌体结构施工实训•特殊部位砌筑技巧探讨•质量检查与验收标准解读•总结回顾与拓展延伸CONTENTSCHAPTER01砌体砌筑工程概述定义与分类定义砌体砌筑工程是指利用砌块、砖、石等建筑材料，通过砂浆等粘结材料，按照一定的砌筑方法和技术要求，构筑成各种形状和尺寸的建筑物或构筑物的施工过程。

分类根据使用材料的不同，砌体砌筑工程可分为砖砌体、石砌体、砌块砌体等；根据施工方法的不同，可分为手工砌筑和机械砌筑。

历史与发展历史砌体砌筑工程历史悠久，早在古代，人们就开始使用砖、石等材料进行建筑。

随着生产技术的发展和社会的进步，砌体砌筑工程不断发展和完善。

发展近年来，随着新型建筑材料和施工技术的不断涌现，砌体砌筑工程正朝着高效、节能、环保的方向发展。

同时，计算机技术和数值模拟方法的应用也为砌体砌筑工程的设计和施工提供了有力支持。

砌体结构特点与优势特点砌体结构具有取材方便、造价低廉、保温隔热性能好、耐火耐久等优点。

同时，由于砌体材料的多孔性和脆性，使得砌体结构在受力性能方面存在一定的局限性。

优势与钢筋混凝土结构相比，砌体结构具有自重轻、节约材料、缩短工期等优势。

此外，在地震等自然灾害中，砌体结构具有较好的抗震性能，能够减少人员伤亡和财产损失。

CHAPTER02施工前准备与材料选择审查施工图纸的完整性和准确性，确保图纸符合设计规范和施工要求。

了解设计意图和工程特点，明确各部位砌体砌筑的施工工艺和质量标准。

进行施工图纸交底，使施工人员充分理解设计意图和施工要求，确保施工顺利进行。

施工图纸审查及交底材料选用与验收标准根据设计要求，选用符合规范要求的砌块、砂浆等材料。

对进场的砌块进行外观检查，确保其尺寸准确、外观整洁，无裂缝、缺棱掉角等缺陷。

对砂浆进行试配，确定合适的配合比，确保其和易性、保水性和强度等性能满足施工要求。

搭设安全设施，如安全网、安全栏杆等，确保施工人员的人身安全。

学习模块4：砌筑工程PPT课件

学习模块4：砌筑工程PPT课件
砌筑工具，如瓦刀、泥抹子、线坠子和水平尺 等。
在选择材料和工具时，应考虑其耐用性、实用性和经济性等因素。
03 砌筑技术与方法
基础砌筑技术
基础砌筑概述
基础是建筑物的重要组成部分，承担着承载建筑物重量的 任务。基础砌筑技术包括地基处理、垫层施工、砖石基础 砌筑等多个方面。
墙体质量检测与验收
墙体砌筑完成后，应进行质量检测与 验收，包括外观检查、尺寸测量、强 度测试等方面，以确保墙体符合设计 要求和使用安全。
砖石结构砌筑技术
砖石结构砌筑概述
砖石结构是指以砖石为主要材料的建筑结构形式 ，具有耐久性好、防火性能高等优点。
砖石墙体的砌筑方法
砖石墙体的砌筑方法包括平砌法、丁字砌法、十 字交叉砌法等。选择合适的砌筑方法，确保墙体 的稳定性和承载能力。
通过专业的检测工具和方法，对砌筑工程进行全面的质量检 测，包括强度、密实度、平整度、垂直度等方面的检测。
质量评估
根据质量检测结果，对砌筑工程质量进行评估，分析存在的 问题和原因，提出相应的改进措施，确保工程质量符合要求 。
工程验收与维护
工程验收
在砌筑工程完工后，组织相关人员进行工程验收，检查工程是否符合设计要求 和质量标准，确保工程质量和安全。
工程维护
在砌筑工程投入使用后，定期进行维护和保养，及时发现和处理存在的质量问 题，保持工程的使用效果和寿命。
05 砌筑工程案例分析
古代砌筑工程案例
总结词
历史悠久、技术精湛
秦始皇陵
作为中国历史上最早的大型砌筑工程之一，秦始皇陵以其规模宏大、 设计精巧而著称，反映了古代砌筑技术的卓越水平。
古罗马斗兽场
垫层施工要点
垫层是基础与地面之间的过渡层，具有分散建筑物重量、 防止土壤侵蚀等作用。垫层施工时需注意材料选择、厚度 控制和排水设计等方面。

投标报价清单-江苏定额砌筑工程PPT课件

投标报价清单-江苏定额砌筑工程PPT课件

积，并入墙身体积内计算。《清单规范》规定：
挑檐、腰线、突出墙面部分均不计算体积。
注:清单编制时需要描述墙体类型;对于计价表只有标
准粘土砖才分内外墙
.
6
门窗表
名称 编号
洞口尺寸mm
宽
高
数量
M-1
2000
2400
1
门
M-2
900
2400
3
C-1
1500
1500
3
窗
C-2
1500
1500
3
.
7
.
8
பைடு நூலகம்
.
容，找出相应的计价表项目。 5垫层对应于计价表基础垫层的相应项目,见桩92-桩95。 注:对于江苏省计价表,只有标准粘土砖必须分墙体内型为:内、外墙,其余不分,
所以编制清单时对于非标准粘土砖,墙体内型可填内外墙
.
1
§2 分部分项工程量清单计价
砌筑工程
（二）计价表工程量计算及注意事项
1、 计价表中“砖基础”的计算规则与《清单规范》 一致。但值得注意的是，计价表中工作内容仅包 括：砂浆制作、运输，砌砖，材料运输。清单还 包括防潮层铺设。
9
谢谢观看！
墙基防潮层按墙基顶面水平宽度乘以长度以平方 米计算，有附墙垛将附垛面积并入墙基内。
2、垫层（除混凝土垫层外）：清单与计价表是一
一对应关系。
.
2
§2 分部分项工程量清单计价
砌筑工程
（三）工程量清单计价编制案例 1、某单位传达室基础平面图及基础详图如图示。采
用MU10标准砖，M7.5水泥砂浆砌筑,防潮层采 用1:2.5防水砂浆。(注:大放脚折算高度为0.066m)要 求： （1）编制砌筑工程分部（0.00以下）的工程量清 单。 （2）根据清单进行报价。（人工单价按63元/工日， 砖为25元/百块，M7.5水泥砂浆150元/m3，机 械台班单价、管理费、利. 润按计价表规定，措施 3

砌体工程施工PPT课件全

砌体工程施工PPT课件全
砌体工程
1
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
2
砌体工程施工
1 砌体材料 2 砖砌体施工 3 砌块砌体施工 4 石砌体施工
3
➢砌体 ——是把块体（包括粘土砖、空心砖、砌块、
石材等）和砂浆通过砌筑而成的结构材料。
砂浆宝
砂浆精
塑化剂用量一般为水泥用量的
0.1～0.15%，过量使用将降低砂浆
强度，尤其后期强度降低明显。应
严格控制砌筑砂浆中的塑化剂用量。 按每盘用量分袋 每盘砂浆加1小袋
30
⑷ 砂浆制备
砌筑砂浆应采用机械拌和。
水泥砂浆中水泥用量≮200kg/m3,水泥混合砂 浆中水泥、石灰膏、电石膏的总用量≮350kg/m3；
石砌体：30～50mm。
31
⑹ 砂浆王用量控制
用手轻轻拍打砂浆表面5次后，无离析现象，且拍打时砂浆粘 手掌，则砂浆王用量偏大！
搁置2h无离析现象
砂浆王用量的现场控制方法
用手轻轻拍打砂浆表面5次后，有离析现象，且拍打时砂浆不 粘手掌，则砂浆王用量合适！
32
• 砂浆的使用
砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内 用完；如气温超过300C时，应分别在2h和3h内用完。
• 砂浆的强度验收
66
7
赵州桥
• 赵州桥(又称安济桥)建于 (605—617年)，距今一千三百多年。 • 全长64.4米，拱顶宽9米，跨径37.02米，拱矢7.23米。 • 桥整体是一座单孔弧形桥。但由28道拱纵向并列构成的。在大拱
的拱肩上各建造了两个小拱，比实肩拱显得空灵秀丽，使石桥的 造型分外美观。 • 特点：桥身为单，跨度大，而弧形平缓，既节约石料，又便于行 人和四辆行走；敞肩拱的运用，不仅增加了排水面积，减少了水 流阻力，而且又节省石料，减轻了桥身重量增加了桥的稳定性； 采用纵向并列砌筑法，每道拱券可独立站稳，自成一体，既便于 施工，节约木材，又便于单独修补； • 桥台基址没有特殊设置，采用天然地基，等等。安济桥不仅科学 技术水平很高，而且造型艺术也很优美。它的弧形平拱和敞肩小 拱，巨身空灵，雄伟而秀逸，稳重且轻盈。

预算员培训教程---砌筑工程(PPT72页)

预算员培训教程---砌筑工程(PPT72页)

14
62.5
等 高
63 ×2
15
界
定
1.砖基础与墙身的划分： 1.砖基础与墙身的划分：以首层设计室 砖基础与墙身的划分 内地坪为界，设计室内地坪以下为基础， 内地坪为界，设计室内地坪以下为基础， 以上为墙身。 以上为墙身。如墙身与基础为两种不同 材质时，按材质不同处为分界线。 材质时，按材质不同处为分界线。
毛料石
(1) 毛石 乱毛石是指形状不规则的石块 是指形状不规则的石块； 乱毛石是指形状不规则的石块； 平毛石是指形状不规则 是指形状不规则， 平毛石是指形状不规则，但有两个平面大 致平行的石块，中部厚度不小于150mm 150mm。 致平行的石块，中部厚度不小于150mm。
6
毛石基础断面
≤200
7
28
3.空斗墙按设计图示尺寸以空斗墙外形 3.空斗墙按设计图示尺寸以空斗墙外形 空斗墙按设计图示尺寸以空斗墙 体积计算。墙角、内外墙交接处、 体积计算。墙角、内外墙交接处、门窗 计算 洞口立边、窗台砖、 洞口立边、窗台砖、屋檐处的实砌部分 体积并入空斗墙体积内。 体积并入空斗墙体积内。 4.空花墙按设计图示尺寸以空花部分外 4.空花墙按设计图示尺寸以空花部分外 空花墙按设计图示尺寸以 形体积计算，不扣除空洞部分体积。 形体积计算，不扣除空洞部分体积。 计算

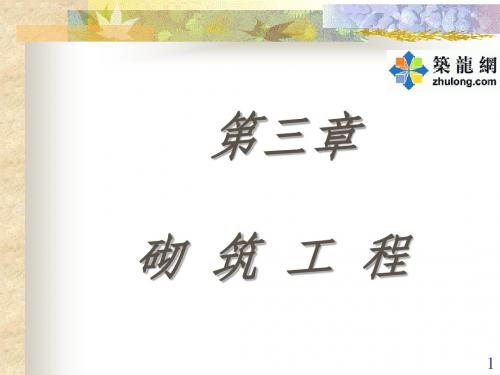

第三章 砌 筑 工 程
1
一、砌筑材料
砌筑用砖：烧结普通砖、烧结空心砖、烧结多孔砖等。 砌筑用砖：烧结普通砖、烧结空心砖、烧结多孔砖等。 砌筑材料 砌筑用石：毛石、料石。 砌筑用石：毛石、料石。 小型砌块：混凝土空心砌块、加气砼 小型砌块：混凝土空心砌块、 砌筑砂浆：水泥砂浆、 砌筑砂浆：水泥砂浆、水泥石灰砂浆 石灰砂浆和碾土砂浆
31

3.砌筑工程 公司造价员培训PPT课件

3.砌筑工程 公司造价员培训PPT课件

第二节 定额计价
长度：外墙按中心线；内墙按内墙净长线计算，附墙 垛凸出部分按砖垛折加长度：柱网结构均按基底净长 线。
V扣：嵌入基础的砼体积（构造柱、地圈梁等） V搭接：柱网结构时，搭接体积按图示尺寸计算。 ②砌筑基础防潮防水 S砖基防潮层=墙厚*长度 计量单位：m2 长度----外墙按外墙中心线；内墙按内墙净长线；附墙
额。 2、空花墙：按空花部分外形体积计算，不扣除空花
部分体积。 3、地沟：砖基础和沟壁工程量合并计算，套地沟定
额。 4、砖砌洗涤池、污水池、垃圾箱、花坛及石墙定额
中未包括的砖砌门窗口立边、窗台虎头砖及钢筋砖 过梁等，套用零星砌体定额。
第二节 定额计价
例：计算砖内外墙工程量
C1
C1
C1
+5.4
3%
分界线为止。
第三节 工程量清单的编制及清单计价
B——砖基础宽度。 L——为砖基础长度，外墙按外墙中心线长，内墙按
内墙净长线，砖垛按砖垛折加长度
S大放脚———大放脚断面积（计算方法见第二节） V构件————应扣除的体积 应扣除的体积：地梁（圈梁）、构造柱所占体积
不扣除的体积：基础大放脚T型接头处的重叠部分， 嵌入基础内钢筋、构件、管道、基础砂浆防潮层 S≤0.3m2的孔洞所占体积。
内墙：位于屋架下弦者，算至屋架下弦底；无屋架 者算至天棚底另加100mm；有钢筋混凝土楼板隔层 算至楼板顶。
框架墙：按框架墙的净高度计算。
第三节 工程量清单的编制及清单计价
女儿墙：从屋面板上表面算至女儿墙顶面（如有砼 压顶时算至压顶下表面）
内、外山墙：按平均高度计算。 墙长L： 外墙----按外墙中心线长 内墙----按内墙净长线长 砖垛----按折加长度合并 框架墙----按柱和柱之间净长 砖墙厚度：按表计算 墙体应扣面积：门窗洞口面积；过人洞面积；每个

《砌筑工程》PPT课件

砌筑工程
▪ 砌筑工程的特点及其发展方向 ▪ 第一节 砌体工程材料及运输 ▪ 第二节 砖砌体施工 ▪ 第三节 中小型砌块的施工 ▪ 第四节 砌体工程冬期施工
精选课件ppt
1
砌筑工程的特点及其发展方向
▪ 1、定义：砌筑工程施工是指普通粘土砖、硅酸 盐砖、石块和各种砌块的施工。
▪ 2、优点：取材容易，造价低，施工简单，目前在 中小城市、农村仍为建筑施工中的主要工种工 程之一。
▪ 3、缺点：自重大，劳动强度高，生产效率低，且 烧砖多占用大量农田，难以适应现代建筑工业 化的需要。
▪ 4、发展方向： 逐步限制和淘汰实心粘土砖，大 力发展多孔砖、空心砖、废渣砖、各种建筑砌 块和建筑板材等各种新型墙体材料。
精选课件ppt
2
第一节 砌体工程材料及运输
▪ 一、块材 块材分为砖、砌块与石块三大类。
▪ （一）砖 ▪ 1、烧结普通砖 ▪ 规格：240mm×115mm×53mm
（4顺8丁16线）； ▪ 强度等级：MU30、MU25、MU20、
MU15、MU10（MU——masonry unit ）。
精选课件ppt
3
▪ 2、烧结多孔砖
▪ 烧结多孔砖是以粘土、页岩、煤矸石等为主要原 料，经过焙烧而成的承重多孔砖。
精选课件ppt
10
▪ 4、外掺料
▪ 砂浆中的外掺料包括石灰膏、粘土膏、电 石膏和粉煤灰等。
▪ 采用混合砂浆时，应将生石灰熟化成石灰 膏，并用滤网过滤，使其充分熟化，熟化 时间≥7d；磨细生石灰粉的熟化时间≥2d。 配制水泥石灰砂浆时，不得采用脱水硬化 的石灰膏。
▪ 5、外加剂
▪ 凡在砂浆中掺入有机塑化剂、早强剂、缓 凝剂、防冻剂等，应经检验和试配符合要 求后，方可使用。

江苏省市政造价员考试培训

❖ 1、依据本题所列条件及图示计算该排水管
例题3：某市政雨水管工程，按国标95S222设计,基 础为120°砼基础，￠400钢筋砼管为平接口，接 口为水泥砂浆抹带。采用1m3反铲挖掘机挖Ⅲ类 土方（不装车）和明排水施工及人机配合下管，1 米下列为湿土。不需要翻挖道路构造层，挖、填 土方场内调运40m（55kw推土机推土），不考虑 机械进退场。①根据本题所列条件填写分部分项
❖ 二、土方工程量按图纸尺寸计算，修建机械上下 坡旳便道土方量并入土方工程量内。石方工程量 按图纸尺寸加允许超挖量。开挖坡面每侧允许超 挖量：松、次坚石20cm，普、特坚石15cm。
❖ 三、扎实土堤按设计断面计算。清理土堤基础按 设计要求以水平投影面积计算，清理厚度为30cm 内，废土运距按30m计算。
2023市政造价员考试培训
2023市政造价员考试培训
❖ 一、造价员考试题型分析 ❖ 二、土方工程清单与计价计算规则及实例 ❖ 三、换算题目分析 ❖ 四、道路工程清单与计价计算规则及实例 ❖ 五、排水工程清单与计价计算规则及实例 ❖ 六、桥梁工程清单与计价计算规则及实例
一、造价员考试题型分析
❖ 1、土方工程 ❖ （1）道路土方工程编制清单及套价 ❖ （2）方格网平衡土方 ❖ （3）道路土方挖填计算 ❖ 2、换算题 ❖ 计价表每章节前阐明中涉及到人工、材料、
机械调整、特殊阐明及定额下备注。
❖ 3、道路工程 ❖ （1）水泥混凝土道路 涉及伸缩缝旳设置、锯缝及养生 ❖ （2）沥青混凝土道路 涉及粘层、透层、及灰土养生等 ❖ 4、排水工程 ❖ （1）混凝土基础（主） 挖沟槽土方清单与计价旳区别 ❖ （2）砂石基础（次）
❖ 5、桥梁工程 ❖ （1）上部构造：板梁混凝土及钢筋 ❖ （2）下部构造： ❖ 1）打预制桩 ❖ 2）钻孔灌注桩 ❖ 3）混凝土台基础 ❖ 4)挡土墙

造价员培训资料砌筑工程实用PPT

墙垛基础宽出部分体积，扣除混凝土地梁(圈 梁)、构造柱所占体积，不扣除基础大放脚T形 接头处的重叠部分及嵌入基础内的钢筋、铁件、 管道、基础砂浆防潮层和单个面积0.3m2以内 的孔洞所占体积，靠墙暖气沟的挑檐不增加。 基础长度：外墙按中心线，内墙按净长线计算。
5
2、砖砌体（编码：010302)
实心砖墙（编码：010302001) 空斗墙（编码：010302002) 空花墙（编码：010302003 填充墙（编码：010302004 实心砖柱（编码：010302005) 零星砌砖（编码：010302006)
按设计图示尺寸以体积计算，扣除单个0.3m2以 外的孔洞所占的体积。
（3）石墙（编码：010305003)
工程量同实心砖墙。
15
5、石砌体（编码：010305)
（4）石挡土墙（编码：010305004) 按设计图示尺寸
石柱（编码：010305005)
以体积计算。
（5）石栏杆（编码：010305006): 按设计图示尺寸以
工程量按设计图示尺寸以体积计算。
（3）砖窨井、检查井（编码：010303003) 砖水池、化粪池（编码：010303004)
工程量按设计图示数量计算。“座”
12
4、砌块砌体（编码：010304) （1）空心砖墙、砌块墙（编码：010304001)
工程量同实心砖墙。
（2）空心砖柱、砌块柱（编码：010304002)
7
（2） 空斗墙（编码：010302002)
工程量按设计图示尺寸以空斗墙外形体 积计算。墙角、内外墙交接处、门窗洞口 立边、窗台砖、屋檐处的实砌部分体积并 入空斗墙体积内。
（3） 空花墙（编码：010302003)
工程量按设计图示尺寸以空花部分外形体 积计算，不扣除空洞部分体积。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

砌筑工程参考教材教材名称：《从零开始学造价——建筑工程》作 者：踪万振出 版 社：东南大学出版社版 次：2013年6月第1版参考说明：本书以江苏省计价规范及清单计价规范为依据，详细讲解了每一分部分项工程工程量计算方法及价格的套用。

由浅入深，通俗易懂，并有一整套建筑工程的工程量清单及清单计价实例，最后附有江苏省造价员考试真题及详细讲解过程。

砌筑工程⏹ 一、本节概况⏹ 本节包括砌砖、砌石和构筑物三个部分共设置83个子目，其中砌砖48个子目，主要内容包括:砖基础、砖柱、砌块墙、多孔砖墙、砖砌内墙、空斗墙、空花墙、填充墙、墙面砌贴砖、墙基防潮及其它;砌石16个子目主要内容包括:毛石基础、护坡、墙身、方整石墙、柱、台阶、荒料毛石加工;构筑物19个子目主要内容包括:烟囱砖基础、筒身及砖加工、烟囱内衬、烟道砌砖及烟道内衬、砖水塔。

⏹　二、本节定额与省2001年估价表的主要变化⏹ （一）根据清单计价规范项目设置的要求，将原属构筑物工程中的砖砌体项目并入本节。

⏹ （二)根据清单计价规范的规定，属措施项目的内容不在本节考虑，故取消了所有子目中的垂直运输费，在措施项目相应章节(计价表第二十二章）中统一考虑。

⏹ (三)取消所有八五砖子目，由各市根据需要自行补充。

⏹ （四）新增项目有多孔砖小型砌体、页岩模数多孔砖等。

⏹ （五）明确了标准砖砌体如使用配砖，仍按本定额执行不作调整。

⏹ (六)砖砌围墙按设计图示尺寸以立方米计算，围墙附垛及砖压顶并入墙身工程量内。

⏹　三、使用本节定额应注意的主要问题⏹ (一）砌块墙、多孔砖墙中，窗台虎头砖、腰线、门窗洞边接茬用标准砖已综合在相应定额内，不再另外计算。

⏹ (二)外墙定额项目中，门窗框边与砌体之间的嵌缝砂浆已包括在相应砌筑砂浆含量内。

⏹ (三）砖基础大放脚⏹ 砖基础根据砖的规格尺寸和刚性角要求，砌成特定的台阶形断面,称为大放脚。

大放脚的形式有两种:等高式和间隔式。

在等高式和间隔式中，每步大放脚宽始终等于1/4砖长，即（砖长240+灰缝10)× 1/4=62.5mm。

一种大放脚高等于2皮砖加2灰缝，即53×2+10×2=126mm。

另一种大放脚高度等于一皮砖加一条灰缝，即53+10=63mm。

等高式大放脚高都等于126mm，间隔式大放脚高为126mm与63mm相间隔。

（见图）0.66940.86630.9051.1711.0881.4091.3661.7681.8342.3722.7893.610100.55130.70880.7450.9580.8961.1531.1251.4471.5101.9422.2972.95390.44110.56700.5960.7660.7170.9220.9001.1571.2081.5531.8382.36380.34650.44100.4680.5960.5630.7170.7070.9000.9491.2081.4441.83870.25990.33080.3510.4470.4190.5380.5300.6720.7120.9061.0831.37860.1890.23630.2550.3190.3070.3840.3800.4820.5180.6470.7880.98450.12600.15750.1700.2130.2050.2560.2570.3210.3450.4320.5250.65640.078750.09450.1060.1280.1280.1540.1610.1930.2160.2590.3280.39430.039380.047250.0530.0640.0640.0770.0800.0960.1080.1290.1640.1970.3420.41120.015750.015750.0210.0210.0260.0260.0320.0320.0430.0430.0660.0660.1370.1371不等高等高不等高等高不等高等高不等高等高不等高等高不等高等高不等高等高3(0.74)2 1/2(0.615)2（0.49)1 1/2(0.365〉1(0.24)1/2(0.115)基础墙厚 砖数(m)增加断面(m2)折加高度(m)放脚层数砖墙基础大放脚折加高度和增加断面面积计算表⏹四、砌筑工程工程量计算规则⏹　（一）砌筑工程量一般规则⏹ （1）计算墙体工程量时，应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋砼柱、梁、过梁、圈梁、挑梁、砼墙基防潮层和暖气包、壁龛的体积，不扣除梁头、梁垫、外墙预制板头、檩条头、垫木、木楞头、沿椽木、木砖、门窗走头、砖砌体内的加固钢筋、木筋、铁件、钢管及每个面积在0.3m2以下的孔洞等所占的体积。

突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套及三皮砖以内的腰线、挑檐等体积亦不增加。

⏹ （2）附墙砖垛、三皮砖以上的腰线、挑檐等体积，并入墙身体积内计算。

⏹ （3）附墙烟囱、通风道、垃圾道按其外型体积并入所依附的墙体积内合并计算，不扣除每个横截面在0.1m2以内的孔洞体积。

⏹（4）弧形墙按其弧形墙中心线部分的体积计算。

⏹（二）墙体厚度按如下表规定计算标准砖计算厚度表砖墙计算1/4砖半砖3/4砖1砖1砖半2砖厚度（mm）标准砖53115178240365490⏹（三）基础与墙体划分⏹ 1、砖墙⏹ （1）基础与墙身材料相同时，以设计室内地坪为界(有地下室的按地下室室内设计地坪为界)，以下为基础，以上为墙(柱)身。

⏹ （2）基础与墙(身)材料不同时：①位于设计室内地坪±300mm以内时以不同材料为界；②超过±300mm，应以设计室内地坪为界。

（见图）⏹ 2、石墙⏹ 外墙以设计室外地坪，内墙以设计室内地坪为界，以下为基础，以上为墙身。

⏹ 3、砖石围墙以设计室外地坪为界，以下为基础，以上为墙身。

⏹ 4、砖柱:不分基础、柱身，合并计算。

⏹ 5、砖烟囱：以基础大放脚的扩大顶面为界，以上为筒身，以下为基础。

⏹ 6、砖水塔:筒座以上为塔身，以下为基础。

⏹（四）砖石基础⏹ 1、外墙基按外墙中心线计算⏹ 2、内墙基按内墙基最上一步净长度计算。

基础大放脚T形接头处的重叠部分以及嵌入基础的钢筋、铁件、管道、基础防水砂浆防潮层及单个面积在0.3m2 以内孔洞所占体积不予扣除，但靠墙暖气沟的挑檐亦不增加；附墙垛基础宽出部分体积应并入基础工程量内。

⏹基础断面面积 = 基础墙厚度× ( 基础高度 + 大放脚折加 高度 )⏹ = 基础墙厚度×基础高度 + 大放脚增加断面积等高与不等高基础大放脚示意图⏹（五）标准砖墙⏹1、墙长⏹ 外墙按中心线长度计算，内墙按净长线计算；⏹ 内墙净长线 = 轴线间内墙中心线长度-外墙厚度⏹2、墙高⏹（1）外墙⏹①斜(坡)屋面无檐口天棚者，算至墙中心线屋面板底；⏹②无屋面板，算至椽子顶面；⏹③有屋架且室内外均有天棚者算至屋架下弦底另加200mm；⏹④无天棚者算至屋架下弦底另加300mm；⏹⑤有现浇钢筋混凝土平板楼层者，应算至平板底面；⏹⑥有女儿墙应自外墙梁（板）顶面至女儿墙顶面，有混凝土压顶者，算至压顶下表面。

⏹（2）内墙⏹①内墙位于屋架下，高度算至屋架底；⏹②无屋架者算至天棚底另加120mm；⏹③有钢筋混凝土楼板隔层者算至楼板底；⏹④有框架梁时算至梁底。

⏹ 同一墙上板厚不同时，按平均高度计算。

⏹3、实砌墙身⏹ 其工程量可用下式计算：⏹ 墙身体积 =（墙身长度×高度-门窗洞口面积）×墙厚- 钢筋混凝土柱、 圈梁、过梁等体积 +垛、附墙烟道等体积⏹（六）框架间砌体⏹ 框架间砌体分别按内、外墙不同砂浆强度以框架间的净空面积乘以墙厚计算，框架外表面镶包砖部分亦并入墙身工程量内一并计算。

⏹（七）空斗墙、空花墙⏹1、空花墙按空花部分的外形体积m3计算，空花墙外有实砌墙，其实砌部分应以立方米另列项目计算。

⏹2、空斗墙按外形体积以m3计算⏹（八）多孔砖、空心砖墙按图示墙厚以立方米计算，不扣除砖孔空心部分体积。

（计算规则同标准砖墙）⏹（九）填充墙按外形体积以立方米计算，其实砌部分及填充料已包括在定额内，不另计算。

⏹（十）砖砌地下室墙身及基础按设计图示以立方米计算，内、外墙身工程量合并计算按相应内墙定额执行。

⏹（十一）墙基防潮层按墙基顶面水平宽度乘以长度以平方米计算，有附垛时将附垛面积并入墙基内。

⏹（十二）其他⏹ 1、砖砌台阶按水平投影面积以平方米计算。

⏹ 2、砖砌地沟沟底与沟壁工程量合并以立方米计算。

⏹ 3、毛石、方整石台阶均以图示尺寸按立方米计算实例计算1、计算下图所示砖基础的工程量（马牙槎按5皮一收60mm）。

⏹解：外墙基础：（8+6）×2×0.24×（2.5-0.1+0.066）=16.572m3⏹扣除外墙构造柱体积：（0.24×0.24×6+0.24×0.03×12）×2.4=1.037m3⏹内墙基础：（6-0.24）×0.24×2.466=3.409m3⏹扣除内墙构造柱体积：0.24×0.03×2×2.4=0.035m3⏹合计：16.572-1.037+3.409-0.035=18.91m3⏹答：上图所示的砖基础工程量为18.91m3。

计算下图所示基础部分砖基础的工程量。

解：上图所示砖基础在独立基础之间，因此它们的长度均按净长计算，该砖基础净长的示意图如下图所示。

按题目情况，砖基础可以用独立基础之间体积加上A区域体积计算。

⏹（1）独立基础之间断面积。

⏹0.24×（2.3+0.066）=0.5678m2⏹（2）砖基础体积。

⏹①、③轴线：[0.5678×（6-2×0.88）+0.05×1.9×0.24×2+（1.9+2.18）×0.55÷2×0.24×2]×2=5.983m3⏹②轴线：0.5678×（6-2×1.13）+0.05×1.9×0.24×2+（1.9+2.18）×0.8÷2×0.24×2=2.953m3⏹A、B轴线：[0.5678×（4-0.8-1.05）+0.05×1.9×0.24×2+（1.9+2.18）×0.6÷2×0.24+（1.9+2.18）×0.85÷2×0.24]×4=7.905m3⏹（3）合计。

5.983+2.953+7.905=16.84m3某一层办公室底层平面图如下图所示，层高为3.3m，楼面为100mm厚现浇平板，圈梁为240mm×250mm，用M5混合砂浆标准一砖墙，构造柱截面为240mm×240mm，留马牙槎（5皮1收），基础用M7.5水泥砂浆砌筑，室外地坪为-0.2m，M1尺寸为900mm×2000mm,C1尺寸为1500mm×1500mm，按计价表计算砖基础、砖外墙、砖内墙工程量，并按计价表计算定额综合单价。
