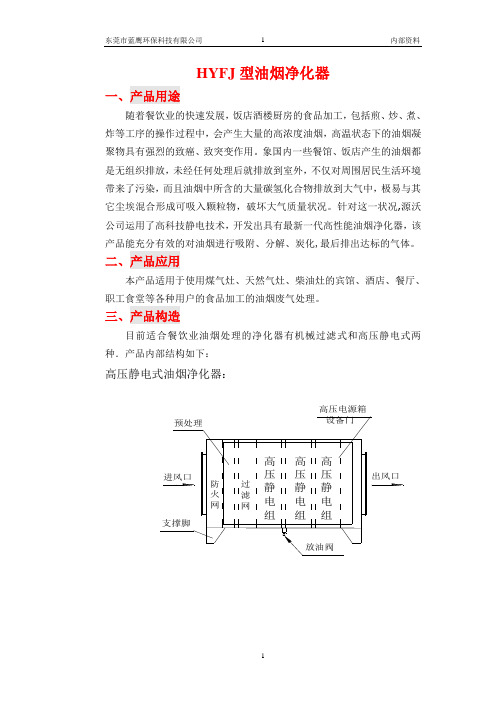

HYFJ型油烟净化器一、产品用途随着餐饮业的快速发展，饭店酒楼厨房的食品加工，包括煎、炒、煮、炸等工序的操作过程中，会产生大量的高浓度油烟，高温状态下的油烟凝聚物具有强烈的致癌、致突变作用。
象国内一些餐馆、饭店产生的油烟都是无组织排放，未经任何处理后就排放到室外，不仅对周围居民生活环境带来了污染，而且油烟中所含的大量碳氢化合物排放到大气中，极易与其它尘埃混合形成可吸入颗粒物，破坏大气质量状况。
针对这一状况,源沃公司运用了高科技静电技术，开发出具有最新一代高性能油烟净化器，该产品能充分有效的对油烟进行吸附、分解、炭化,最后排出达标的气体。
二、产品应用本产品适用于使用煤气灶、天然气灶、柴油灶的宾馆、酒店、餐厅、职工食堂等各种用户的食品加工的油烟废气处理。
三、产品构造目前适合餐饮业油烟处理的净化器有机械过滤式和高压静电式两种．产品内部结构如下：四、工作原理采用机械分离和静电净化的双重作用。
含油烟废气在风机的作用下吸入管道，进入油烟净化器的一级净化分离均衡装置，采用重力惯性净化技术，对大粒径油雾粒子进行物理分离并且均衡整流。
分离出的大颗粒油滴在自身重力的作用下流入油槽排出。
剩余的微小粒径油雾粒子进入高压高压静电场，高压静电场采用二段式高低压分离的静电工作原理，第一级电离极板的电场使微小粒径油雾粒子荷电，成为带电微粒，这些带电微粒到达第二级吸附极板后立刻被吸附且部分炭化。
同时高压静电场激发的臭氧有效地缓解有害成分，起到消毒、除味的作用，最后通过过滤网格栅，排除洁净的空气。
五、产品特点1、二段式高压包技术，市场普遍采用高压包技术，这种采用倍压的方式将高压和低压输出在使用时其内部高压模块的倍压电容容易在设备异常放电时被击穿，故障发生率很高。
我们采用专利的独特双高压包技术，有效优化了静电油烟净化器的供电结构，以两个互不相干的高、低压输出模块，核心部件的故障率从而降低至每年的千分之一下。
有效提升了产品正常运行的时间。
油烟净化器系列使用说明书静电式油烟净化器是根据国家环保总局的有关规定及要求研制生产的，它能有效的清除有害气体，消除异味从而净化作业环境，彻底解决油烟烦恼。
静电式油烟净化器采用静电吸附原理，所以有很高的去除率同时还保持较低的能耗。
一、油烟净化器原理：油烟净化器为双区式静电吸附型，用来去除细微粒径的碳氢化合物和其它空气中的杂粒。
它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，安装在一系列接地板中间，并通给高压直流电。
大气中的微粒在通过电离器的强力静电场时，被电离并带有正或负电荷。
每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引的同时也受到带电板的驱赶。
正因如此，当气流中含有带电微粒时，可以被高效去除。
收集组件在保证气流平稳分布的同时，需保证低速通过收集段。
空气流动由位于收集组件后的风机提供能量，使空气以特定的速度流动。
二、油烟净化器技术特点1.高效：高效捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。
(欧美的发达国家均采用此技术)2.灵活：模块化净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作适应性调整。
3.方便：模块化净化单元采用分体抽屉式结构，易于安装、维护，清洗特别方便。
4.先进：静电电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化率。
5.安全：安全系统设计周密，检修门被打开，高压电源即自动切断；高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠；采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行的安全系数。
6.稳定：静电电源控制系统具有过流过压自动保护装置，保证设备稳定运行。
7.使用寿命长，节能高效。
三、适用范围：用于宾馆、饭馆、酒家、餐厅以及学校、工厂等场所；食品油炸、烹任加工行业；食品加工厂油烟污染治理、食堂油烟净化。
四、产品部件说明：。
餐饮业油烟净化器随着国民经济的发展、人民生活水平的提高，带来了旅游业的兴旺，特别是餐馆业的发展更是迅猛异常。
与此同时餐饮业的油烟污染日趋严重，成为城市空气污染的重要原因之一，严重的影响了城市人民的健康，所以治理空气污染是我们共同的愿望，让我们共同拥有碧水蓝天。
我公司于2001年依托清华紫光的高科技技术水平，率先开发出具有最新一代高性能《ZYJ-JD型系列（静电式）油烟净化器》，特别适应于餐饮业、食堂、酒店、烧烤店、食品加工厂等油烟排放的单位，经过6年多来的使用证明，符合国家环保总局要求的油烟排放标准。
目前，我公司已经更新换代了最新产品技术，欢迎广大用户选购。
■ 工作原理：ZYJ-JD型系列油烟净化器，内部装有独特的油类碰吸单元，油烟经过净化器，在高压等离子电场的作用下，将微小的油颗粒与气体进行电离荷电，带电的微小离子（油颗粒）被吸附单元所收集，并流入和沉积到净化器的储油箱内，烟尘内的有害气体，被电场内所产生的臭氧所杀菌，并去除了异味，有害气体被除掉，油烟去除率经国家环保总局认定的监测部门检测，去除率达到91%以上，洁净的空气经出风口排出，达标排放。
■ 技术特点：净化单元电场采用串级式多元组合方式，可高效捕集不同粒径的烟油粒子，净化效率高，平均可达到90%以上。
高频静电电源控制系统可自动调节电场强度能量，可以使油烟净化设备在长期运行后仍保持较高的净化率。
高频静电电源控制系统与各净化单元一一对应，随时可以观测到各个净化单元的工作状态，便于检修维护。
高频静电电源控制系统具有过流过压自动保护装置，保证设备的运行安全。
各串级净化单元可以灵活组合，根据不同的净化率要求，单元数量可以做适应性调整，从而降低设备的成本。
各串级净化单元采用分体抽屉式设计，易于安装、清洗方便。
设备体积小、重量轻、占地面积小。
采用耐腐蚀材料，设备使用寿命长等优点。
■ 产品提示：专利技术仿造必究！该ZYJ-JD系列静电式油烟净化器产品的是参照进口样机进行了改进型产品设计、内部单元装有独特的碰吸结构单元(复合式)，通过山东省省级技术查新单位对全国的同类产品查新，其检索结论为国内没有相应报道和使用此结构单元，经科技局组织的产品鉴定，系国内首创，填补国内空白。
餐厅厨房油烟净化器操作说明书操作说明书餐厅厨房油烟净化器一、产品概述餐厅厨房油烟净化器是一种专为餐厅厨房设计的设备，旨在净化厨房产生的油烟和废气，提供一个良好的工作环境。
本操作说明书将详细介绍餐厅厨房油烟净化器的正确使用方法和注意事项。
二、安全须知1. 使用前，请确保已仔细阅读操作说明书，并按照说明操作设备。
2. 本设备必须由专业人士安装，确保安装位置和方法符合相关安全规定。
3. 使用设备时，请确保操作人员已穿戴好适当的防护装备，包括手套、护目镜等。
4. 定期检查设备的电源线和电气接线，确保其完好无损，避免短路和电气火灾的发生。
5. 为了避免触电风险，请勿将本设备放置在水或潮湿环境中使用。
三、使用步骤1. 将餐厅厨房油烟净化器的电源插头插入电源插座，并确保插头与插座接触良好。
2. 打开设备的电源开关，并听到设备启动的声音。
3. 调节设备上的风速按钮，根据实际需要选择适当的风速档位。
4. 使用设备时，请确保设备的进排风口通畅，避免堵塞。
5. 使用结束后，先关闭设备的电源开关，然后拔出电源插头，确保设备停止运行。
四、注意事项1. 请勿在使用设备时离开现场，以免发生意外情况。
2. 当设备在使用过程中出现异常噪音或异味时，应立即停止使用，并联系维修人员检查和修理。
3. 长时间连续使用设备时，请进行适当的休息和设备冷却。
4. 设备使用结束后，请清理设备的外表面，并定期清理设备的内部，以确保其正常运行。
五、常见问题解决方法1. 问题：设备无法启动。
解决方法：请检查电源线和电气接线是否完好，并确保电源插头与插座接触良好。
2. 问题：设备运行时产生异常噪音。
解决方法：请立即停止使用设备，并联系维修人员进行检查和修理。
3. 问题：设备排烟效果不佳。
解决方法：请清理设备的进排风口，并确保通风路径无堵塞。
六、维护与保养1. 定期检查设备内部的油烟过滤网，并根据情况及时清洁或更换。
2. 请勿用水直接清洗设备内部，以免发生电气故障。
油烟净化器净化率，国家检测机构只认准这3种测量方法！很多油烟净化器都生成能达到90%的油烟净化率，那么这个数据从哪里得来？又有什么可以保证这个数据的真实性呢？今天我为大家介绍一下常规的油烟净化率计算法。
其实油烟净化率没有想象中那么难理解，只要无视“油烟”二字，将着眼点放在“净化率”这三个字之上就行了。
所谓净化率，其实就是净化前和净化后的对比。
因此，常规的计算公式就是：净化率=净化后油烟量÷净化前油烟量×100%为了确保净化率的真实性和严密性，测量油烟净化率都必须在国家标准的的实验室中进行，否则无法获得国家检测机构的认可。
而行业中常规的油烟净化率检测方法包含以下3种：1、计重法计算净化前、净化后的油烟颗粒重量变化通过专门的排烟设备将含有油烟的风保持稳定风量不断吹入油烟净化器，在固定的时间后停止，并计算残留在净化设备中的油烟颗粒重量以及穿过设备的油烟重量，将结果记录在文档上。
通过多次反复实验，计算出平均值。
假设输入的总油烟质量为M，残留在净化器中的油烟颗粒重量为m；则净化率P=m÷M×100%2、计数法计算净化前、净化后的油烟颗粒数量变化利用专业的颗粒扫描仪，准确扫描进、出油烟净化器的颗粒数量，在固定的时间后停止，并将结果记录在文档上。
通过多次反复实验，计算出平均值。
假设输入的总油烟颗粒数量为S，残留在净化率的油烟颗粒数量为s；则净化率P=s÷S×100%3、二辛酯浓度法（DOP）计算净化前、净化后的DOP浓度变化所谓的二辛酯其实是邻苯二甲酸二辛酯的简称，英文名是Dioctyl Phthalate，为了方便记忆，所以将它简写为DOP。
油烟净化器的DOP检测法源于美国，同时也是空气检测行业中认可度较高的方法之一。
首先，将DOP液滴加热成蒸汽，然后又冷凝成微小液滴，过滤掉过大或过小的液滴，留下接近油烟颗粒大小（0.3微米）的DOP颗粒。
然后，通过风机将0.3微米DOP雾状体输入油烟净化器，再检测出净化后的气体含DOP的浓度。
十大进口厨房油烟净化器品牌十大进口厨房油烟净化器品牌之一：Souniny双尼Souniny双尼品牌起源于日本，是一家专注于餐饮油烟治理的环保设备集团企业，2016年进入中国市场以后，因为产品质量优异，售后服务到位，迅速占领的大量的大陆市场，成为进口的油烟净化器品牌中最广为人知的餐饮油烟净化器品牌。
截止到2018年12月，双尼品牌油烟净化器已经在中国有了上千家经销代理点，销售网点遍布大陆各大中小城市，仅大陆区域年营业额已突破亿元大关。
十大进口厨房油烟净化器品牌之二：BOSCH博世BOSCH博世是全球知名的工业企业之一，总部位于德国，业务领域极其广泛，BOSCH博世集团全球员工23万人，遍布50多个国家和地区，2018年世界五百强名列75。
在其强大的技术能力，高明的管理能力以及德国传统的工匠精神之下，BOSCH博世油烟净化器在中国取得了不俗的成就。
十大进口厨房油烟净化器品牌之三：垂恩垂恩品牌油烟净化器起源自美国，是爱思克空气环境技术有限公司旗下一款油烟净化器品牌，企业自1947年成立以来，垂恩（TRION)一直在为众多要求苛刻的客户提供能广泛应用于多种商业、厨房、工业、家庭场合的高质量的室内空气净化产品。
十大进口厨房油烟净化器品牌之四：施兰德国施兰是全球知名的空气净化设备制造企业，公司最初的研发团队是由德国和新西兰的技术专家组成，施兰在净化设备研发生产方面已经拥有了20多年的经验，施兰油烟净化器历经十几年的完善，拥有先进的静电除烟除尘等空气净化技术，能够很有效的节省并且拥有很高的净化效率。
十大进口厨房油烟净化器品牌之五：SUPER速八SUPAR速八油烟净化器是埃尔森虏斯集团旗下的一款油烟净化器品牌，中国区总部位于上海，是一家外商独资的企业，目前，在大陆区域，SUPAR速八油烟净化器拥有北京，上海，广州，武汉等十多个服务机构。
十大进口厨房油烟净化器品牌之六：欧乐欧乐油烟净化器是加拿大著名的油烟净化器品牌，不仅在美洲大受欢迎，产品还远销欧盟、亚洲等地，主营业务空气净化设备，油烟净化器在中国也很受欢迎。
油烟净化器技术要求及评价方法环保部
油烟净化器技术要求及评价方法
油烟净化器是一种用于去除厨房油烟中污染物的设备，其技术要求和评价方法通常是由环保部门制定的。
1. 技术要求：
- 去除效率：油烟净化器应能有效去除油烟中的有害物质，如颗粒物、气态污染物等。
去除效率通常应达到一定的标准，例如颗粒物去除率要求不低于90%。
- 噪声控制：油烟净化器在工作过程中产生的噪声应控制在合理范围内，以避免对周围环境和居民造成噪声污染。
- 能耗控制：油烟净化器的能耗应尽量控制在合理范围内，以提高能源利用效率。
- 运行稳定性：油烟净化器应具备良好的运行稳定性，能够长时间稳定工作，不易出现故障。
2. 评价方法：
- 采样分析：通过采样油烟样品，经过实验室分析，确定油烟净化器的去除效率。
常用的方法包括颗粒物浓度测定、气态污染物浓度测定等。
- 噪声测量：使用专业的噪声仪器对油烟净化器产生的噪声进行测量分析，得出其噪声水平。
- 能耗监测：通过测量油烟净化器的能耗，计算出其单位处理量的能耗，评估能源利用效率。
- 运行稳定性测试：对油烟净化器进行长时间运行测试，观察其工作稳定性和故障率，评估其运行稳定性。
以上是油烟净化器技术要求及评价方法的一般性要求和方法，具体的标准和方法可能会因地区和监管部门的要求而有所不同。
对于油烟净化器的使用和评价，建议参考当地环保部门制定的相关标准和规定。
jm-yj-d-6型静电油烟净化器说明书
摘要：
1.产品简介
2.安装与使用
3.维护与清洗
4.故障处理
5.环保标准
6.厂家信息
正文：
【产品简介】
jm-yj-d-6 型静电油烟净化器是一款集环保、节能、高效于一身的油烟净化设备。
该产品采用静电吸附技术，能快速、准确地将油烟中的有害物质进行吸附、分解，从而达到净化油烟的效果。
适用于酒店、餐厅、食堂等场所的厨房油烟排放治理。
【安装与使用】
1.安装：在安装前，请先确保产品与排烟管道的尺寸相匹配。
在安装时，应确保产品牢固地固定在排烟管道上，并接通电源。
2.使用：开启电源后，产品即开始工作。
在使用过程中，请注意观察排烟管道的排烟情况，如有异常，请及时停机检查。
【维护与清洗】
1.维护：为保证产品正常运行，应定期检查电源线、插头等电气部件是否
完好，如有损坏，应及时更换。
2.清洗：产品在使用一段时间后，油烟附着在电极板上会影响净化效果，需要定期清洗。
关闭电源，用湿布擦拭电极板，清洗后请将产品晾干后再使用。
【故障处理】
1.故障现象：产品无法正常启动。
处理方法：检查电源线、插头是否接触良好，如有问题，请修复或更换。
2.故障现象：产品运行中突然停止。
处理方法：检查电源线、插头是否接触良好，如有问题，请修复或更换。
【环保标准】
本产品符合我国环保标准，对油烟净化效果显著，有助于改善厨房环境，保护操作人员的身体健康。
