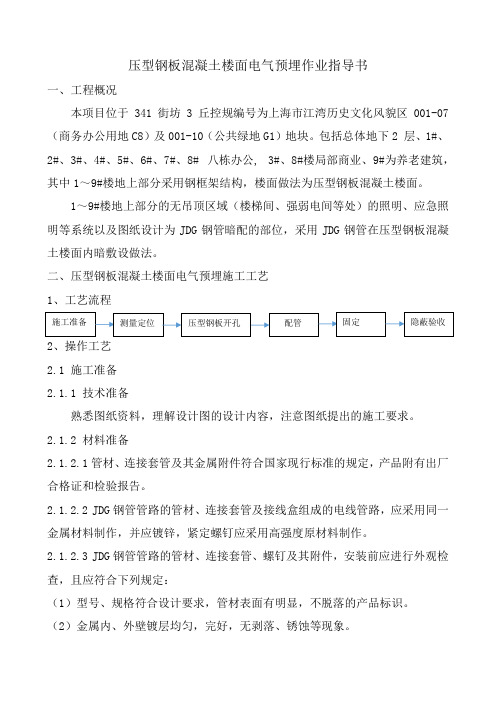

压型钢板混凝土楼面电气预埋作业指导书一、工程概况本项目位于341街坊3丘控规编号为上海市江湾历史文化风貌区001-07（商务办公用地C8）及001-10（公共绿地G1）地块。
包括总体地下2 层、1#、2#、3#、4#、5#、6#、7#、8# 八栋办公, 3#、8#楼局部商业、9#为养老建筑，其中1～9#楼地上部分采用钢框架结构，楼面做法为压型钢板混凝土楼面。
1～9#楼地上部分的无吊顶区域（楼梯间、强弱电间等处）的照明、应急照明等系统以及图纸设计为JDG 钢管暗配的部位，采用JDG 钢管在压型钢板混凝土楼面内暗敷设做法。
二、压型钢板混凝土楼面电气预埋施工工艺1、工艺流程2、操作工艺 2.1 施工准备2.1.1 技术准备熟悉图纸资料，理解设计图的设计内容，注意图纸提出的施工要求。
2.1.2 材料准备2.1.2.1管材、连接套管及其金属附件符合国家现行标准的规定，产品附有出厂合格证和检验报告。
2.1.2.2 JDG 钢管管路的管材、连接套管及接线盒组成的电线管路，应采用同一金属材料制作，并应镀锌，紧定螺钉应采用高强度原材料制作。
2.1.2.3 JDG 钢管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符合下列规定：（1）型号、规格符合设计要求，管材表面有明显，不脱落的产品标识。
（2）金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象。
施工准备测量定位 配管 压型钢板开孔 固定 隐蔽验收（3）管材、连接套管及其金属附件内、外壁表面光洁，壁厚均匀，管口边缘平整、光滑。
（4）连接套管的长度不小于管外径的2～3.5倍，套管中心凹型槽弧度均匀，位置垂直、正确、凹槽深度与钢导管管壁厚度一致。
（5）紧定螺钉符合生产设计要求，螺纹整齐、光滑、配合良好、顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。
2.1.3 主要工具2.1.3.1 弯管器、开孔器、手电钻、电焊机。
2.1.3.2 钢锯、锉刀、手锤、螺丝刀、钢丝钳、卷尺、记号笔等。
