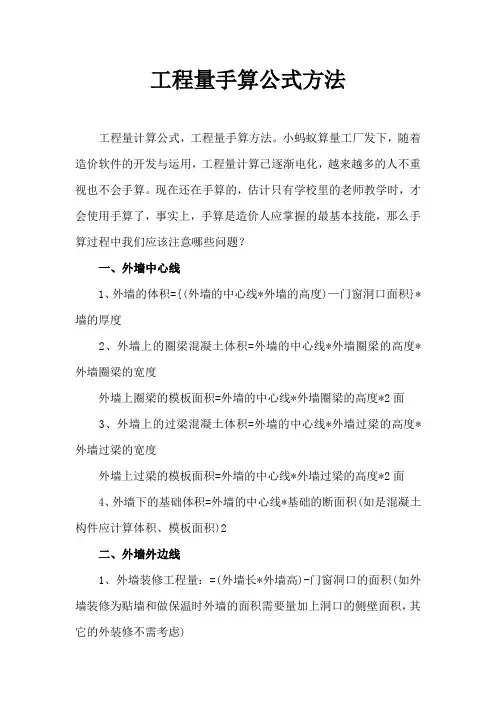

工程量手算公式方法工程量计算公式,工程量手算方法。
小蚂蚁算量工厂发下,随着造价软件的开发与运用,工程量计算已逐渐电化,越来越多的人不重视也不会手算。

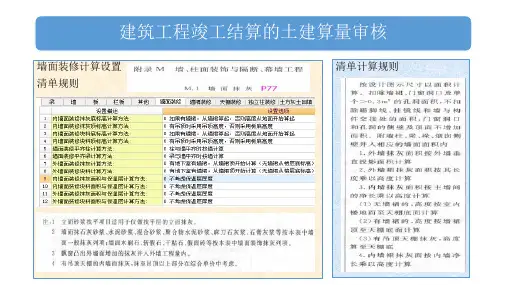

现在还在手算的,估计只有学校里的老师教学时,才会使用手算了,事实上,手算是造价人应掌握的最基本技能,那么手算过程中我们应该注意哪些问题?一、外墙中心线1、外墙的体积={(外墙的中心线*外墙的高度)—门窗洞口面积}*墙的厚度2、外墙上的圈梁混凝土体积=外墙的中心线*外墙圈梁的高度*外墙圈梁的宽度外墙上圈梁的模板面积=外墙的中心线*外墙圈梁的高度*2面3、外墙上的过梁混凝土体积=外墙的中心线*外墙过梁的高度*外墙过梁的宽度外墙上过梁的模板面积=外墙的中心线*外墙过梁的高度*2面4、外墙下的基础体积=外墙的中心线*基础的断面积(如是混凝土构件应计算体积、模板面积)2二、外墙外边线1、外墙装修工程量:=(外墙长*外墙高)-门窗洞口的面积(如外墙装修为贴墙和做保温时外墙的面积需要量加上洞口的侧壁面积,其它的外装修不需考虑)2、外墙的脚手架面积=外墙长*外墙高(外墙高=室外地坪的高至房屋的檐口高度)3、散水面积=(外墙外边线+4*散水宽)*散水宽4、散水、台阶、坡道全部按投影面积计算3三、内墙的净长线1、内墙的体积=内墙净长线*内墙的断面积-门洞口的面积*墙的厚度(内墙的断面积=内墙的高度*内墙的厚度)2、内墙的圈、过梁混凝土体积=内墙净长线*内墙圈梁的断面积(内墙圈梁的断面积=内墙圈梁的高度*内墙圈梁的厚度)内墙的圈、过梁模板面积=内墙净长线*内墙圈梁的高度*2面(如果是框架结构中的梁模板面积=内墙净长线*内墙圈梁的高度*2面+内墙净长线*梁的宽度)为什么砖混结构与框架结构的梁模板计算不一样呢?因为:砖混结构是先砌墙后浇筑柱、梁、板3、房间的装修工程量的计算(房间内的地面、墙面、天棚面积)=内墙的净长*内墙的高度(高度=层高-板的厚度)4、建筑面积建筑面积=首层的面积+顶层的面积+机房层面积(其中:机房层计算建筑面积但不计算层数)首层建筑面积=平整场地=基础钎探平整场地:是为了考虑工程在测量放线时方便才给考虑的基础钎探:目的是为了检查基底的土质是否均匀密实。

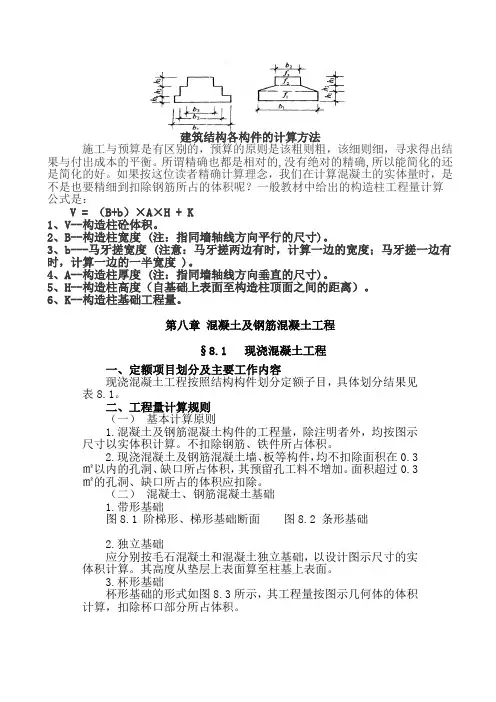

建筑结构各构件的计算方法施工与预算是有区别的,预算的原则是该粗则粗,该细则细,寻求得出结果与付出成本的平衡。
所谓精确也都是相对的,没有绝对的精确,所以能简化的还是简化的好。
如果按这位读者精确计算理念,我们在计算混凝土的实体量时,是不是也要精细到扣除钢筋所占的体积呢?一般教材中给出的构造柱工程量计算公式是:V = (B+b)×A×H + K1、V--构造柱砼体积。
2、B--构造柱宽度 (注:指同墙轴线方向平行的尺寸)。
3、b---马牙搓宽度 (注意:马牙搓两边有时,计算一边的宽度;马牙搓一边有时,计算一边的一半宽度 )。
4、A--构造柱厚度 (注:指同墙轴线方向垂直的尺寸)。
5、H--构造柱高度(自基础上表面至构造柱顶面之间的距离)。
6、K--构造柱基础工程量。
第八章混凝土及钢筋混凝土工程§8.1 现浇混凝土工程一、定额项目划分及主要工作内容现浇混凝土工程按照结构构件划分定额子目,具体划分结果见表8.1。
二、工程量计算规则(一)基本计算原则1.混凝土及钢筋混凝土构件的工程量,除注明者外,均按图示尺寸以实体积计算。
不扣除钢筋、铁件所占体积。
2.现浇混凝土及钢筋混凝土墙、板等构件,均不扣除面积在0.3㎡以内的孔洞、缺口所占体积,其预留孔工料不增加。
面积超过0.3㎡的孔洞、缺口所占的体积应扣除。
(二)混凝土、钢筋混凝土基础1.带形基础图8.1 阶梯形、梯形基础断面图8.2 条形基础2.独立基础应分别按毛石混凝土和混凝土独立基础,以设计图示尺寸的实体积计算。
其高度从垫层上表面算至柱基上表面。
3.杯形基础杯形基础的形式如图8.3所示,其工程量按图示几何体的体积计算,扣除杯口部分所占体积。
图8.3 杯形基础4.满堂基础满堂基础主要有板式(无梁式)满堂基础、梁板式(有梁式)满堂基础和箱式满堂基础,如图8.4、图8.5、图8.6所示。
(1)有梁式满堂基础工程量=基础底板面积×板厚+梁截面面积×梁长。
二次结构施工算量要点本页仅作为文档页封面,使用时可以删除
This document is for reference only-rar21year.March

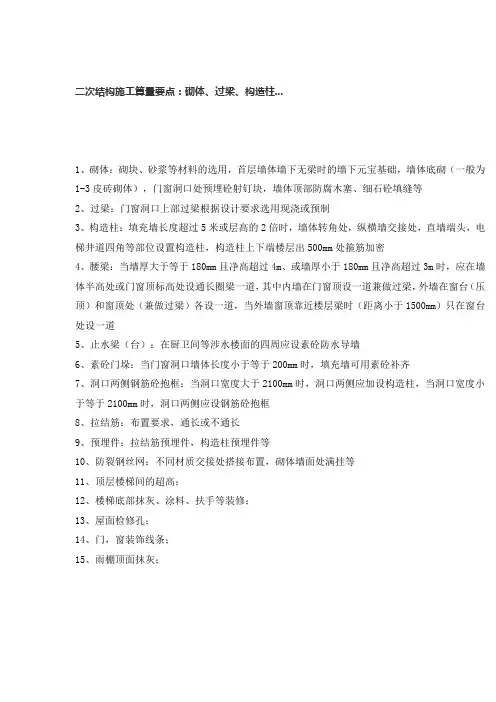

二次结构施工算量要点:砌体、过梁、构造柱...
1、砌体:砌块、砂浆等材料的选用,首层墙体墙下无梁时的墙下元宝基础,墙体底砌(一般为1-3皮砖砌体),门窗洞口处预埋砼射钉块,墙体顶部防腐木塞、细石砼填缝等
2、过梁:门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱:填充墙长度超过5米或层高的2倍时,墙体转角处,纵横墙交接处,直墙端头,电梯井道四角等部位设置构造柱,构造柱上下端楼层出500mm处箍筋加密
4、腰梁:当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时,应在墙体半高处或门窗顶标高处设通长圈梁一道,其中内墙在门窗顶设一道兼做过梁,外墙在窗台(压顶)和窗顶处(兼做过梁)各设一道,当外墙窗顶靠近楼层梁时(距离小于
1500mm)只在窗台处设一道
5、止水梁(台):在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛:当门窗洞口墙体长度小于等于200mm时,填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框:当洞口宽度大于2100mm时,洞口两侧应加设构造柱,当洞口宽度小于等于2100mm时,洞口两侧应设钢筋砼抱框
8、拉结筋:布置要求,通长或不通长
9、预埋件:拉结筋预埋件,构造柱预埋件等
10、防裂钢丝网:不同材质交接处搭接布置,砌体墙面处满挂等
11、顶层楼梯间的超高;
12、楼梯底部抹灰、涂料、扶手等装修;
13、屋面检修孔;
14、门,窗装饰线条;
15、雨棚顶面抹灰;。
二次结构施工算量要点:砌体、过梁、构造柱...
1、砌体:砌块、砂浆等材料的选用,首层墙体墙下无梁时的墙下元宝基础,墙体底砌(一般为1-3皮砖砌体),门窗洞口处预埋砼射钉块,墙体顶部防腐木塞、细石砼填缝等
2、过梁:门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱:填充墙长度超过5米或层高的2倍时,墙体转角处,纵横墙交接处,直墙端头,电梯井道四角等部位设置构造柱,构造柱上下端楼层出500mm处箍筋加密
4、腰梁:当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时,应在墙体半高处或门窗顶标高处设通长圈梁一道,其中内墙在门窗顶设一道兼做过梁,外墙在窗台(压顶)和窗顶处(兼做过梁)各设一道,当外墙窗顶靠近楼层梁时(距离小于1500mm)只在窗台处设一道
5、止水梁(台):在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛:当门窗洞口墙体长度小于等于200mm时,填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框:当洞口宽度大于2100mm时,洞口两侧应加设构造柱,当洞口宽度小于等于2100mm时,洞口两侧应设钢筋砼抱框
8、拉结筋:布置要求,通长或不通长
9、预埋件:拉结筋预埋件,构造柱预埋件等
10、防裂钢丝网:不同材质交接处搭接布置,砌体墙面处满挂等
11、顶层楼梯间的超高;
12、楼梯底部抹灰、涂料、扶手等装修;
13、屋面检修孔;
14、门,窗装饰线条;
15、雨棚顶面抹灰;。
工程量计算方法一、基础挖土1、挖沟槽:V=(垫层边长+工作面)×挖土深度×沟槽长度+放坡增量(1)挖土深度:①室外设计地坪标高与自然地坪标高在±0.3m以,挖土深度从基础垫层下表面算至室外设计地坪标高;②室外设计地坪标高与自然地坪标高在±0.3m以外,挖土深度从基础垫层下表面算至自然设计地坪标高。
(2)沟槽长度:外墙按中心线长度、墙按净长线计算(3)放坡增量:沟槽长度×挖土深度×系数(附表二P7)2、挖土方、基坑:V=(垫层边长+工作面)×(垫层边长+工作面)×挖土深度+放坡增量(1)放坡增量:(垫层尺寸+工作面)×边数×挖土深度×系数(附表二P7)二、基础1、各类混凝土基础的区分(1)满堂基础:分为板式满堂基础和带式满堂基础,(图10-25 a、c、d)。
(2)带形基础(3)独立基础1、独立基础和条形基础(1)独立基础:V=a’×b’×厚度+棱台体积(2)条形基础:V=断面面积×沟槽长度(1)砖基础断面计算砖基础多为大放脚形式,大放脚有等高与不等高两种。
等高大放脚是以墙厚为基础,每挑宽1/4砖,挑出砖厚为2皮砖。
不等高大放脚,每挑宽1/4砖,挑出砖厚为1皮与2皮相间(见图10-18)。
基础断面计算如下:(见图10-19)砖基断面面积=标准厚墙基面积+大放脚增加面积或砖基断面面积=标准墙厚×(砖基础深+大放脚折加高度)混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外,均按图示尺寸实体体积以m3计算。
不扣除构件钢筋、预埋铁件及墙、板中0.3㎡的孔洞所占体积。
1、基础(1)有肋带形混凝土基础,其肋高与肋宽之比在4:1以的按有肋带形基础计算。
超过4:1时,其基础底按板式基础计算,以上部分按墙计算。
(2)箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算,套相应定额项目。

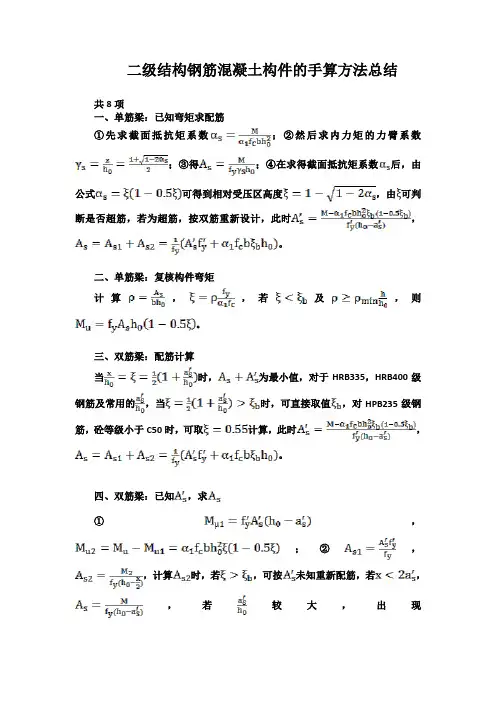

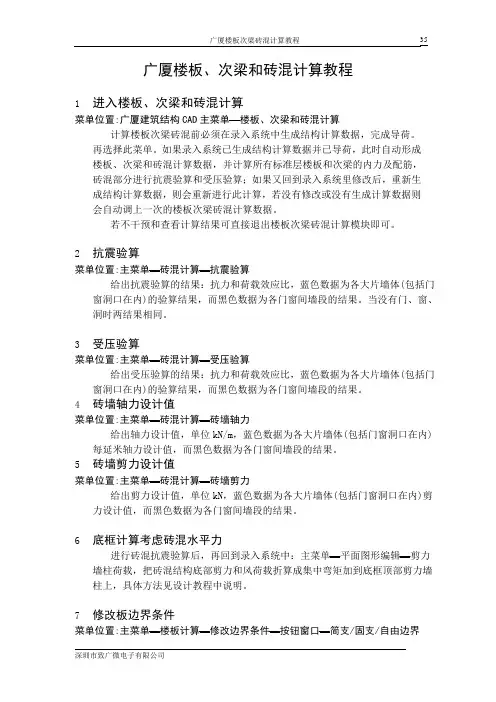

二级结构钢筋混凝土构件的手算方法总结共8项一、单筋梁:已知弯矩求配筋①先求截面抵抗矩系数;②然后求内力矩的力臂系数;③得;④在求得截面抵抗矩系数后,由公式可得到相对受压区高度,由可判断是否超筋,若为超筋,按双筋重新设计,此时,。
二、单筋梁:复核构件弯矩计算,,若及,则。
三、双筋梁:配筋计算当时,为最小值,对于HRB335,HRB400级钢筋及常用的,当时,可直接取值,对HPB235级钢筋,砼等级小于C50时,可取计算,此时,。
四、双筋梁:已知,求①,;②,,计算时,若,可按未知重新配筋,若,,若较大,出现时,按单筋计算的值小于按双筋计算的,此时应按单筋梁确定。
五、偏心受压:对称配筋计算,已知,N,M,砼标号,钢筋级别,求。
注意此时不能用M代入力矩平衡公式计算,须由M求,求,得e后用Ne代入力矩平衡方程。
应按以下步骤进行。
①由公式求出x,与值比较,若,按大偏心计算配筋,反之按小偏心计算配筋。
②按大偏心计算时,取,由求得,再判断是否符合最小配筋率要求并验算短边方向轴心受压的稳定。
③按小偏心计算时,,由此求得,此处是砼结构设计基本假定中的矩形受压区高度与中和轴高度的比值,C50及以下,C80时,C50~C80内插。
④以上求时公式中的e是轴向力作用点至受拉钢筋合力点之间的距离,需考虑初始偏心距和二阶弯矩偏心距增大系数,可由下列公式求出:是附加偏心距,其值取偏心方向截面尺寸的和20mm中的较大值;是柱的计算长度;是偏心受压构件截面曲率修正系数,时取1,中的A对T形、形截面均取;是偏心受压构件长细比对截面曲率的影响系数,当时,,当时,。
六、偏心受压:不对称配筋截面设计①按上小节偏心受压构件对称配筋计算步骤中的公式计算二阶弯矩偏心距增大系数,当时按大偏心计算,反之按小偏心计算。
②若为大偏心,,。
若已知,求,可由公式和公式联立求出;若求得,应加大截面尺寸或按未知重新配筋;若,可直接计算实际配筋取由此求得的和按单筋梁计算的中的较小值。
教你几种快速计算工程量的技巧,赶紧学起来!一、合理安排计算顺序也是快速计算工程量的技巧合理安排工程量计算顺序是快速准确计算工程量的关键之一。
计算工程量时,有些项目是相互联系的,如果计算顺序安排不当,就会使有些数据重复计算,增大计算工程量、降低计算速度。
安排工程量计算顺序的原则是尽量少翻阅图纸、资料,以求快速、方便。
对于一般工程,分部工程量计算顺序应为先地下后地上,先主体后装饰,先内部后外部。
在计算建筑和装饰部分时也要对计算顺序进行合理安排。
1.计算建筑部分时,应按基础工程、土石方工程、混凝土工程、木门窗工程、砌筑工程这样一个顺序,而不能按定额的章节顺序来计算,否则会对某些项目反复计算,从而浪费大量的时间。
例如,我们先算出了混凝土工程中的梁、柱的体积和门窗面积,那么,在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时,可以利用前面计算的梁、柱的体积和门窗部分所占的体积。
利用这些数字时,要注意这样两个问题,一是要看梁、柱等混凝土构件是否在所计算的墙体内,如在墙体内,则扣除,否则,不扣除;二是当梁、柱宽不同于墙厚时,即梁、柱不完全在墙体内时,只能部分扣除,而不能扣除整个混凝土构件的体积。
同样,在计算回填土方和土方运输时,砖基础的体积也可以为后面的计算所利用。
当然,在计算各分部的各项目工程量时,也有一定的顺序技巧。
如计算混凝土工程部分时,一般应采用由下向上,先混凝土、模板后钢筋,分层计算按层统计,最后汇总的顺序。
砌筑工程可从整体上分层计算,每层的量可采取“整算零扣”的方法。
2.计算装饰部分时,要先地面、天棚,后墙面。
先算地面工程量的好处是可以利用地面的面积,计算出平面天棚和斜天棚的面积。
计算墙面扣除门窗及洞口面积时,可利用先前算出的面积。
当以房间为单元计算抹灰工程量时,有一点值得注意的是,同一门窗要扣两次面积。
3.计算预制混凝土构件时,要按预制构件的施工顺序计算。
根据工程量计算规则,预制混凝土构件的制作、运输、安装都要计算损耗量。

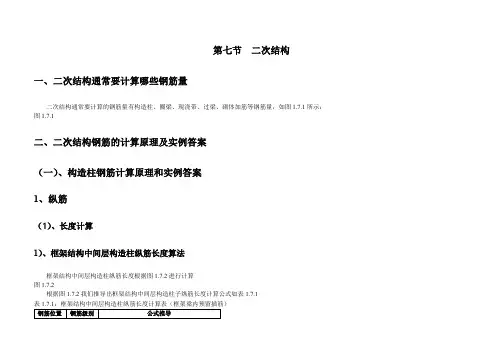

第七节二次结构一、二次结构通常要计算哪些钢筋量二次结构通常要计算的钢筋量有构造柱、圈梁、现浇带、过梁、砌体加筋等钢筋量,如图1.7.1所示:图1.7.1二、二次结构钢筋的计算原理及实例答案(一)、构造柱钢筋计算原理和实例答案1、纵筋(1)、长度计算1)、框架结构中间层构造柱纵筋长度算法框架结构中间层构造柱纵筋长度根据图1.7.2进行计算图1.7.2根据图1.7.2我们推导出框架结构中间层构造柱子纵筋长度计算公式如表1.7.1在实际施工中由于采用1.7.2图1.7.34)、框架结构女儿墙构造柱纵筋的算法框架结构女儿墙构造柱纵筋长度根据图1.7.4进行计算图1.7.4根据图1.7.13我们推导出框架结构女儿墙构造柱子纵筋长度计算公式如表1.7.2 表1.7.2:框架结构女儿墙构造柱纵筋长度计算表(框架梁内预留插筋)图1.7.5思考与练习1、请用手工计算1号写字楼女儿墙构造柱纵筋的长度。
1、箍筋(1)、长度计算构造柱箍筋的长度计算方法和框架柱一样,这里只讲构造柱箍筋根数的算法。
(2)、根数计算1)、框架结构中间层构造柱箍筋根数计算a、框架梁内与留插筋情况框架结构中间层构造柱箍筋根数根据图1.7.6进行计算图1.7.6根据图1.7.6我们推导出框架结构中间层构造柱箍筋根数计算如表1.7.3b、框架梁内与留埋件情况如果采用框架柱子内预留埋件情况,箍筋根数按图1.7.7进行计算图1.7.7根据图1.7.7我们推导出框架结构中间层构造柱箍筋根数计算如表1.7.42)、框架结构女儿墙构造柱箍筋根数计算a、框架梁内与留插筋情况框架结构女儿墙构造柱箍筋根数根据图1.7.8进行计算图1.7.8根据图1.7.8我们推导出框架结构女儿墙构造柱箍筋根数计算如表1.7.5 表1.7.5:框架结构女儿墙构造柱箍筋根数计算表(框架梁内预留插筋)b、框架梁内与留埋件情况框架梁内预留埋件情况按图1.7.9进行计算图1.7.9根据图1.7.9我们推导出框架结构女儿墙构造柱箍筋根数计算如表1.7.6(二)、圈梁(现浇带)钢筋计算原理和实例答案1、纵筋长度图集04G329对圈梁锚入支座内长度做了具体规定,因锚入长度都是具体数值,在实际预算中很不方便,这里讲解预算员常用的两种算法,但这两种算法并没有找到规范根据,供大家在工作中参考。
联排3层结构12拼:(4-49,52,53,56#楼)首层:2户100墙:653块390*100*190 *6=3918块;200块190*100*190 *6=1200块;160墙:868块390*150*190 *6=5208块;240块190*150*190 *6=1440块;实心砖:4100块190*90*53 *6=24600块;钢筋:拉墙筋:2∅6抱框柱纵筋:2螺纹12抱框柱S形筋:∅6@250构造柱纵筋:4螺纹10构造柱水平箍筋:∅6@250窗台压顶筋:3∅6窗台分布筋:∅8@200芯柱插筋:1螺纹12,搭接长度50d。
芯柱区域拉结网片筋:∅6水平系梁主筋:2∅10水平系梁分布筋:∅6@300过梁配筋表:墙厚100/150/200 100/150/200 100/150/200 100/150/200 洞宽≤1000 1000-1500 1500-2000 2000-2400 截面墙厚X190 墙厚X190 墙厚X190 墙厚X190配筋负筋2∅8 2∅8 2∅8 2∅10 底筋2∅10 2∅12 2∅12 2∅14 箍筋∅6@200 ∅6@200 ∅6@200 ∅6@200二层:2户100墙:511块390*100*190 *6=3066块;200块190*100*190 *6=1200块;160墙:1156块390*150*190 *6=6936块;240 块190*150*190 *6=1440块;实心砖:4100块190*90*53 *6=24600块;钢筋:拉墙筋:2∅6抱框柱纵筋:2螺纹12抱框柱S形筋:∅6@250构造柱纵筋:4螺纹10构造柱水平箍筋:∅6@250窗台压顶筋:3∅6窗台分布筋:∅8@200芯柱插筋:1螺纹12,搭接长度50d。
芯柱区域拉结网片筋:∅6水平系梁主筋:2∅10水平系梁分布筋:∅6@300过梁配筋表:墙厚100/150/200 100/150/200 100/150/200 100/150/200 洞宽≤1000 1000-1500 1500-2000 2000-2400 截面墙厚X190 墙厚X190 墙厚X190 墙厚X190配筋负筋2∅8 2∅8 2∅8 2∅10 底筋2∅10 2∅12 2∅12 2∅14 箍筋∅6@200 ∅6@200 ∅6@200 ∅6@200三层:2户100墙:511块390*100*190 *6=3066块;200块190*100*190 *6=1200块;160墙:1056块390*150*190 *6=6336块;240 块190*150*190 *6=1440块;实心砖:3900块190*90*53 *6=23400块;钢筋:拉墙筋:2∅6抱框柱纵筋:2螺纹12抱框柱S形筋:∅6@250构造柱纵筋:4螺纹10构造柱水平箍筋:∅6@250窗台压顶筋:3∅6窗台分布筋:∅8@200芯柱插筋:1螺纹12,搭接长度50d。
建筑工程结构混凝土手算思路
一、基础筏板以下部分:
1、计算条形基础、独立基础,注意是否和筏板交叉;
2、计算筏板基础;同时核实独立基础和筏板基础重叠部分,进行扣减;
3、计算地下室高低跨筏板挡土墙混凝土;
二、基础筏板以上部分:
1、计算楼板混凝土(以梁、柱边为界面),画封闭多段线,利用插件集中求和;
2、计算梁混凝土(以梁边和柱边为界),尺寸查平面图,长度图纸上拉出来;
3、计算柱子混凝土(以板顶和柱根为界),尺寸查柱表,长度查标高;
注意事项:板和梁都按边到边算,避免重复计算板的混凝土,同时柱的混凝土可直接计算,无需考虑梁交叉的问题。
二次结构植筋数量估算二次结构植筋数量估算是建筑工程中常见的问题之一。
二次结构植筋数量的估算可以通过计算钢筋截面积和长度来确定。
在本文中,我们将探讨二次结构植筋数量估算的基本原理和方法。
二次结构植筋是指在混凝土结构中植入钢筋来增强混凝土的抗拉性能。
二次结构植筋的数量估算是建筑工程中非常重要的一项任务。
正确的估算可以保证混凝土结构的强度和稳定性。
我们需要了解二次结构植筋的基本原理。
二次结构植筋的主要作用是增强混凝土的抗拉性能。
钢筋的截面积越大,其强度就越高。
因此,在估算二次结构植筋数量时,我们需要确定混凝土结构的设计要求和钢筋的强度等级。
我们需要计算二次结构植筋的长度。
植筋长度的计算是基于混凝土结构的几何形状和尺寸来进行的。
在计算植筋长度时,我们需要考虑混凝土结构的受力情况,以确保钢筋的长度足够长,能够承受混凝土的拉力。
我们需要计算二次结构植筋的数量。
植筋数量的计算是基于钢筋的截面积和长度来进行的。
在计算植筋数量时,我们需要考虑混凝土结构的设计要求和钢筋的强度等级,以确保钢筋的数量足够多,能够满足混凝土结构的强度要求。
在实际工程中,二次结构植筋数量的估算是一个复杂的过程。
需要考虑多种因素,如混凝土结构的尺寸、形状、受力情况和钢筋的强度等级。
因此,在进行二次结构植筋数量估算时,我们需要仔细分析和计算,确保结果的准确性和可靠性。
二次结构植筋数量估算是建筑工程中非常重要的一项任务。
正确的估算可以保证混凝土结构的强度和稳定性。
在进行估算时,我们需要考虑多种因素,如混凝土结构的尺寸、形状、受力情况和钢筋的强度等级。
只有在仔细分析和计算的基础上,才能得出准确可靠的结果。
