金属结构工程量的计算

金属构件工程量（t）计算一般工程量计算公式顶棚工程量计算金属构件工程量（t）计算金属结构构件制作按设计图纸的几何尺寸，以t计算工作量。

不扣除孔眼、切边的重量，焊条、铆钉和螺栓等重量不增加。

这里计算是考虑小的边角料为成品而用，应为工程量计算时预以考虑，否则材料单价提高，与考虑边角料同一道理。

(1)各种规格的型钢重量可按下式计算：型钢重量=型钢长度×单位长度重量。

式中型钢长度—设计图纸的最长尺寸；单位长度重量--每延长米的型钢重量，可查型钢重量表确定。

(2)各种规格的钢板重量可按下式计算：钢板重量=钢板面积×钢板厚度×理论重量(7.85t/m³)式中钢板面积按以下方法计算：四边形钢板，按最长边与其垂直的最大宽度的乘积计算。

不规则或多边形钢板按最大对角线与最大宽度的乘积计算。

(3)实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加25mm计算，考虑到腹板翼板焊缝间距。

工程量计算公式1.工程量计算代号含义S-底层建筑面积;L中-外墙中心线;L内-外墙内边线;L外-外墙外边线;L净-内墙净长线;Z-层数。

挖槽截面积=(b+KH)×H。

砖墙体截面积=墙厚×高。

2.项目及计算公式1 平整场地m²，S+L外×2+4×2²=(a+4)(b+4)2 外墙基挖土m³，L中X地槽截面积3 内墙基挖土m³，L净×地槽截面积4 外墙基垫层m³，L中X垫层宽×厚5 内墙基垫层m³，L净×垫层宽×厚6 外墙基础砌砖m³，L中X砌体截面积7 内墙基础砌砖m³，L净×砌体截面积8 外墙基础防潮层m²，L中×基础宽度9 内墙基础防潮层m²，L净X基础宽度10 外墙基高差砌砖m³，外墙防潮层×高差11 内墙基高差砌砖m³，内墙防潮层×高差12 外墙基槽回填土m³，填土＝（挖土体积-砌体体积）13 内墙基槽回填土m³，挖土-（垫层＋砌体-高差）14 外墙砌砖m³，(L中＊高-门窗洞)×厚-混凝土体积15 内墙砌砖m³，(L净×高-门窗洞)×厚-混凝土体积16 外墙钢筋混凝土圈梁m³，L中X圈梁截面积17 内墙钢筋混凝土圈梁m³，L净×圈梁截面积18 外墙顶棚灰线m ，L内×Z19 内墙顶棚灰线m，(L净+梁净长＊梁数)×2×Z20 外墙内踢脚线m，L内×Z-洞口长21 内墙内踢脚线m，L净×2×Z-洞口长22 外墙内墙裙m²，L内×裙高×Z23 内墙墙裙m²，L内×裙高×2×Z24 外墙里抹灰m²，(L内×高一门窗洞一墙裙)+垛侧壁25 内墙抹灰m²，(L净×高一门窗洞)×2-墙裙+垛侧壁26 外墙里喷浆m²，同墙面抹灰27 内墙里喷浆m²，同墙面抹灰2S 外墙勾缝m²，L外×高29 内墙勾缝m²，L净×高×2+L内×高30 女儿墙砌砖m³，L中×墙厚×高31 女儿墙压顶m³，L中X混凝土截面积S2 女儿墙压顶抹灰m²，L中X展开宽度33 女儿墙里墙面层抹灰m²，L内×高34 外墙腰线抹灰m²，L外×高35 出线腰线抹灰m²，L外X展开宽度+4×展开宽度²36 散水抹灰m²，(L外+4×散水宽一台阶长)×散水宽37 散水挖土m²，散水抹面×挖土厚度38 散水垫层m³，散水抹面×垫层厚度39 挑檐前立面抹灰m²，(L外+檐宽×8)×前立面抹灰厚度40 挑檐底抹灰m²，L外×檐宽+4×檐宽²41 檐口刷浆m²，同檐底抹灰42 外墙全粉刷m²，L外×高43 房心回填土m³，(S一墙基防潮层)×回填土厚度44 房心灰土垫层m³，填土面积×垫层厚度45 房心混凝土垫层m³，(S-墙基防潮层)×垫层厚度46 地面抹灰m³，S一墙基防潮层47 楼面抹灰m²，S一墙基防潮层一楼梯间面积48 楼面垫层m³，楼面抹灰×厚度49 顶棚抹灰m²，楼地面面积＋梁两侧50 顶棚喷浆m²，同顶棚抹灰51 顶棚勾缝m²，同楼地面面积52 板条顶棚m²，同楼地面面积53 木地板m²，同楼地面面积54 块料地板m²，同楼地面面积55 屋面木基层m²，(S+挑檐面积)×系数56 屋面挂瓦m²，同屋面木基屋57 平屋面找平层m²，S+(L外×檐宽+4×面宽²)58 平屋面刷冷底子油m²，同屋面找平层59 平屋面保温层m³，(S+挑檐面积)×平均厚度60 平屋面防水层m²，同屋面找平层。

水利工程金属结构工程量和机电设备需要
量计算规则
水利工程金属结构工程量和机电设备需要量计算规则，水利工程中金属结构工程量计算并不是很复杂，当然也有相对来说比较复杂的，不管复杂还是简单，计算规则始终是最重要的，掌握熟练计算规则才是重点。

下面小蚂蚁算量工厂总结了水利工程金属结构工程量和机电设备需要量计算规则。

水利工程
一、水利工程金属结构工程量计算
1、水工建筑物各种钢闸门和拦污栅的重量，预可行性研究阶段可按已建工程资料用类比法确定；在可行性研究阶段应根据闸门、拦污栅的主要构件进行计算，并按已建工程资料用类比法综合研究确定。

2、与各种钢闸门和拦污栅配套的门槽埋件及各种启闭机的重量，在预可行性研究阶段、可行性研究阶段，均可参考已建工程及现行启闭机系列标准的资料类比选用。

二、水利工程机电设备需要量计算
1、预可行性研究阶段，机电设备及安装工程按水轮机、发电机、厂内桥式起重设备、主变压器、高压设备、主阀等项计算。

对其他机电设备，根据工程实际需要，经设备选型，通过经验公式计算和已建工程资料类比综合研究确定。

2、可行性研究阶段机电设备及安装工程量，应根据电水规［1997］123号文的项目划分"第三部分机电设备及安装工程"中的设备及安装工程所列细项分别计算。

水利工程金属结构工程量和机电设备需要量计算规则就总结完了，如果有新的规则，大家请安新规则计算。

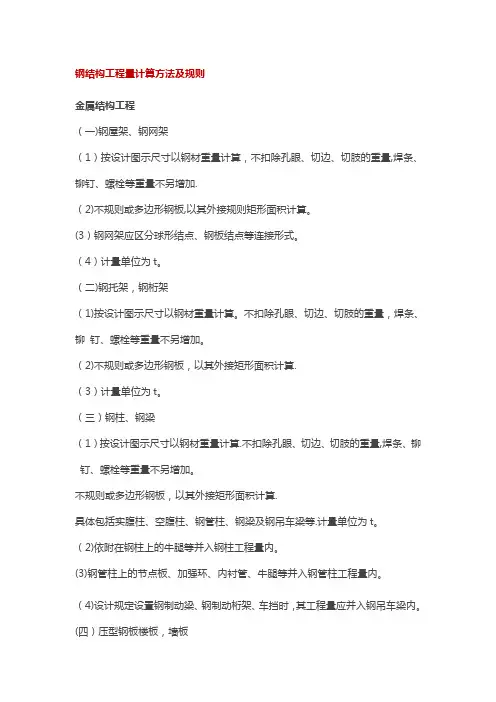

钢结构工程量计算方法及规则金属结构工程（一)钢屋架、钢网架（1）按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量,焊条、铆钉、螺栓等重量不另增加.（2)不规则或多边形钢板,以其外接规则矩形面积计算。

(3）钢网架应区分球形结点、钢板结点等连接形式。

（4）计量单位为t。

（二)钢托架，钢桁架（1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2)不规则或多边形钢板，以其外接矩形面积计算.（3）计量单位为t。

（三）钢柱、钢梁（1）按设计图示尺寸以钢材重量计算.不扣除孔眼、切边、切肢的重量,焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算.具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等.计量单位为t。

（2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

（4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四）压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。

计量单位为m2。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0．3m2以内孔洞面积不扣除,包角、包边、窗台泛水等面积不另计算.计量单位为m2。

压型钢板楼板浇筑钢筋混凝土,混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

(五）钢构件钢构件一般计算规则如下：（1)按设计图示尺寸以钢材重量计算.如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2）不规则或多边形钢板，以其外接矩形面积计算.计量单位为t.(六)金属网按设计图示尺寸以面积计算,包括制作、运输、安装、油漆等。

屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。

第六节金属结构工程第六节金属结构工程一、金属结构工程清单计算规则金属结构工程包括钢网架，钢屋架、钢托架、钢桁架、钢架桥，钢柱，钢梁，钢板楼板、墙板，钢构件，金属制品。

金属构件的切边，不规则及多边形钢板发生的损耗在综合单价中考虑；工作内容中综合了补刷油漆，但不包括刷防火涂料，金属构件刷防火涂料单独列项计算工程量。

1.钢网架①钢网架工程量按设计图示尺寸以质量计算。

②不扣除孔眼的质量，焊条、铆钉等不另增加质量。

③项目特征：钢材品种、规格；网架节点形式、连接方式；网架跨度、安装高度；探伤要求；防火要求等。

其中防火要求指耐火极限。

④工作内容：拼装；安装；探伤；补刷油漆※相关说明（1）钢网架项目适用于一般钢网架和不锈钢网架。

不论节点形式（球形节点、板式节点等）和节点连接方式（焊接、丝接）等均使用该项目。

（2）注意焊条、铆钉等不另增加质量，与钢屋架等不同（钢屋架焊条、铆钉、螺栓等不另增加）。

【例题1·单选】根据《房屋建筑与装饰工程工程量计算规范》（GB50854-2013），球型节点钢网架工程量（）。

A.按设计图示尺寸以质量计算B.按设计图示尺寸以榀计算C.按设计图示尺寸以铺设水平投影面积计算D.按设计图示构件尺寸以总长度计算【答案】A【解析】钢网架工程量按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉等不另增加质量。

【例题2·单选】根据《房屋建筑与装饰工程工程量计算规范》（GB50854－2013），关于钢网架清单项，下列说法正确的是（）。

A.钢网架项目特征中应明确探伤和防火要求B.钢网架柳钉应按设计图示个数以数量计量C.钢网架中螺栓按个数以数量计量D.钢网架按设计图示尺寸扣除孔眼部分以质量计算【答案】A【解析】本题考查的是金属结构工程。

选项 B，焊条、铆钉等不另增加质量。

选项 D，钢网架工程量按设计图示尺寸以质量“t”计算，不扣除孔眼的质量。

2.钢屋架、钢托架、钢桁架、钢架桥Ø钢屋架①项目特征：钢材品种、规格；单榀质量；屋架跨度、安装高度；螺栓种类；探伤要求；防火要求等。

说明以下内容截取自《建设工程工程量计价规范》中“金属结构计价规则”章节：一、金属结构制作1.本定额适用于现场钢构件加工制作，也适用于在专业加工厂加工制作的钢工件。

2.本定额钢构件的制作，均按焊接编制。

3.本定额除特殊注明外，均包括现场内（工厂内）的材料运输、号料、加工、喷砂、除绣，组装及成品堆放等全部工序。

4.本定额构件的制作过程中，均已包括了一遍防锈漆及工厂内构件拼装中所需螺栓的工料。

5.钢系杆、钢筋混凝土组合屋架钢拉杆按屋架钢支撑套用。

6.涉及到钢轨道时套用安装定额。

7.箱型和H型钢构件适用于钢板焊接成型的钢构件半成品加工件。

8.对于一般钢结构材料损耗系数按1.06计算。

9.本定额子目（制作）包括无损检测费用。

10.对于加工小型型钢（角钢、槽钢等）构件、铁栏杆等不适用本定额。

11.对于小型零星铁件，套用土建铁件定额子目。

12.对于钢煤斗及异形钢结构，材料损耗系数按1.20计算。

13.金属构件制作项目中其他材料及机械见附表。

二、金属构件运输1.本定额适用于构件堆放场地或构件加工厂至施工现场的运输。

2.本定额按构件的外形和尺寸划分为三类 (见下表) 。

金属结构构件分类表3.本定额综合考虑城镇、现场运输道路等级，重车上下坡等各种因素，除特殊情况下，一般不得调整。

4.构件运输过程中，如遇道路限载（限高）而发生加固、拓宽等费用及有电车线路和公安交通管理部门的保安护送费用，发生时另行计算。

三、金属构件安装1.本定额适用于一般工业建筑和安装高度在32m以内的钢结构安装。

2.安装高度在32m以上的钢构件，应根据专项施工方案和具体情况计算机械费和措施费等。

3.本定额施工机械是按履带式起重机、汽车式起重机、塔式起重机分别编制的，其中塔式起重机子目中未含塔式起重机的台班费及安拆和进出场费，其发生机械费执行相关章节。

4.本定额不包括起重机、运输机械行驶道路的修整、铺垫工作的人工、材料、机械，发生时另行计算。

5.对于单体构件在10吨以上的构件，其人工、机械台班乘以系数1.12。

钢结构工程量计算方法一、金属结构工程1、钢屋架、钢网架（1）按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接规则矩形面积计算。

（3）钢网架应区分球形结点、钢板结点等连接形式。

（4）计量单位为t。

2、钢托架，钢桁架（1）按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接矩形面积计算。

（3）计量单位为t。

3、钢柱、钢梁（1）按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t。

（2）依附在钢柱上的牛腿等并入钢柱工程量内。

（3）钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

（4）设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

4、压型钢板楼板，墙板（1）压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。

计量单位为m2。

（2）压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

5、钢构件钢构件一般计算规则如下：（1）按设计图示尺寸以钢材重量计算。

如钢支撑、钢檩条、钢天窗架、钢墙架（包括柱、梁和连接杆件）、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

（2）不规则或多边形钢板，以其外接矩形面积计算。

计量单位为t。

6、金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

二、屋面工程1、瓦、型材屋面按设计图示尺寸以斜面面积计算。

下列关于金属结构工程工程量计算的说法例题：1.下列关于金属结构工程工程量计算的说法，正确的为( )。

A．钢屋架、钢网架按图示尺寸以钢材重量计算B．连梁与柱的钢牛腿应并入钢粱工程量中C．压型钢板楼板，按设计图示尺寸以铺设水平投影面积计算D．金属网按设计图示尺寸以面积计算E．不规则或多边形钢板按实际面积计算正确答案：ACD2.下列关于金属结构工程工程量计算的说法，正确的为( )A.金属结构制作按图示钢材尺寸以吨计算,不扣除孔眼、切边的重量,不增加焊条、铆钉和螺栓等重量B.在计算不规则或多边形钢板重量时均已其最大对角线乘以最大宽度的矩形面积计算C.运输按构件设计图示尺寸以吨计算,所需螺栓、焊条等重量不另计D.钢构件安装按图示构件数量以“个”计算正确答案：ABC3.下列关于金属结构工程工程量计算的说法，正确的为( )A.钢管柱牛腿工程量列入其他项目中B.钢网架按设计图示尺寸以质量计算C.金属结构工程量应扣除孔眼、切边质量D.金属结构工程量应增加铆钉、螺栓质量正确答案：B4. 下列关于金属结构工程工程量计算的说法，错误的是( )。

A. 计算钢柱制作工程量时,依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内B. 计算钢托架制作工程量时,依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内C. 钢制动梁的制作工程量不包括制动桁架、制动板的重量,如发生应另列项目单独计算D. 球节点钢网架制作工程量按钢网架整个重量计算,不扣除球节点开孔所占重量正确答案：C5. 下列关于金属结构工程工程量计算的说法，错误的是( )。

A.不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等质量不另增加B.钢管柱上牛腿的质量不增加C.压型钢板墙板，按设计图示尺寸以铺挂面积计算D.金属网按设计图示尺寸以面积计算正确答案：B。

钢结构计算工程量(2012-02-15 23:20:50)标签：分类：钢构、网架序号项目测算单价测算定额子目A类企业报价B类企业报价1钢结构制作7825消耗量7-6-3562048002钢结构除锈149消耗量7-8-8260包含在制作内注：1、测算基础：三类工程，不计取措施项目费及其它类规费。

2、钢结构制作按焊接 H 型钢柱测算，中厚钢板材料价 4250元/t 。

3、钢结构除锈按动力工具除锈，中锈测算。

4、油漆按红丹防锈漆、防火漆各两遍测算。

5、主钢构表面油漆、抛丸除锈表面积按每吨 32m[sup]2[/sup]测算三、钢结构企业市场清单报价综合分析了目前各类钢结构企业的市场清单报价模式，大致可以划分为两种类型：A 类 企业是以“杭萧钢构”为代表的一级钢结构企业，B 类企业是以“宝多钢构”为代表的二 级钢结构企业，附表二、三分别列举上述两类钢结构企业的市场清单报价模式， A 类企业主 钢构系统的综合单价7335元/t ，B 类企业主钢构系统的综合单价 5470元/t ，这与以消耗量定 额为依托的清单计价构成的综合单价的差别是显而易见的。

下面分别对上述两类钢结构企业 的报价模式及其特点予以分析： A 类钢结构企业报价模式：其综合单价的构成要素与《山东省工程量清单计价办法 》比较接近，按照上述主钢构的四道主要工序构成综合单价的 原则来分析，附表二中的采购价（图示用量） +材料消耗+制作费+部分机械台班费可以构成主钢构制作直接费单价， 焊条、氧乙炔费用分别列入制作和安装工序的材料费内计价；主钢 构除锈作为一道工序价格单独列项；表中安装费+部分机械台班费构成主钢构安装直接费单 价；主钢构油漆作为一道工序价格单独列项； 运输费可以单独列项计费。

由上述四道工序的直接费单价再分别计取管理费、利润即可构成每道工序综合单价，合计计算即是主钢构清单 项目的综合单价。

本报价模式基本反映了每道工序的人工、材料、机械费构成，次要材料费用未并入制作和安装工序内，显得比较零乱。

钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接规则矩形面积计算。

(3)钢网架应区分球形结点、钢板结点等连接形式。

(4)计量单位为 t。

(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

(3)计量单位为 t。

(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。

具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。

计量单位为t 。

(2)依附在钢柱上的牛腿等并入钢柱工程量内。

(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2 以内孔洞面积不扣除。

计量单位为m2 。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。

0．3m2 以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。

计量单位为m2 。

压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。

如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件 )、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。

不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

(2)不规则或多边形钢板，以其外接矩形面积计算。

计量单位为t 。

(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。
