砖混结构平房工程工程量计算实例

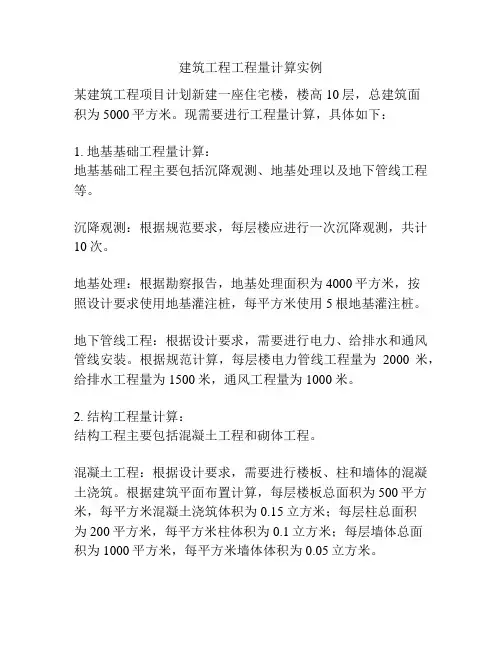

建筑工程工程量计算实例某建筑工程项目计划新建一座住宅楼，楼高10层，总建筑面积为5000平方米。

现需要进行工程量计算，具体如下：1. 地基基础工程量计算：地基基础工程主要包括沉降观测、地基处理以及地下管线工程等。

沉降观测：根据规范要求，每层楼应进行一次沉降观测，共计10次。

地基处理：根据勘察报告，地基处理面积为4000平方米，按照设计要求使用地基灌注桩，每平方米使用5根地基灌注桩。

地下管线工程：根据设计要求，需要进行电力、给排水和通风管线安装。

根据规范计算，每层楼电力管线工程量为2000米，给排水工程量为1500米，通风工程量为1000米。

2. 结构工程量计算：结构工程主要包括混凝土工程和砌体工程。

混凝土工程：根据设计要求，需要进行楼板、柱和墙体的混凝土浇筑。

根据建筑平面布置计算，每层楼板总面积为500平方米，每平方米混凝土浇筑体积为0.15立方米；每层柱总面积为200平方米，每平方米柱体积为0.1立方米；每层墙体总面积为1000平方米，每平方米墙体体积为0.05立方米。

砌体工程：根据建筑立面布置计算，每层墙体砌筑高度为3米，每层墙体总长度为1000米。

根据规范要求，每米墙体砌筑体积为0.1立方米。

3. 水电安装工程量计算：水电安装工程主要包括给水排水管道、电力线路、照明设施等。

给水排水管道：根据设计要求，需要进行给水和排水管道的安装。

根据规范计算，每层楼给水管道工程量为1000米，排水管道工程量为1200米。

电力线路：根据楼层布置和电力需求计算，每层楼电力线路工程量为1000米。

照明设施：根据设计要求，每层楼照明设施安装工程量为500平方米。

以上为某建筑工程项目中部分工程量计算实例，具体数值可能与实际情况有所差异，仅供参考。

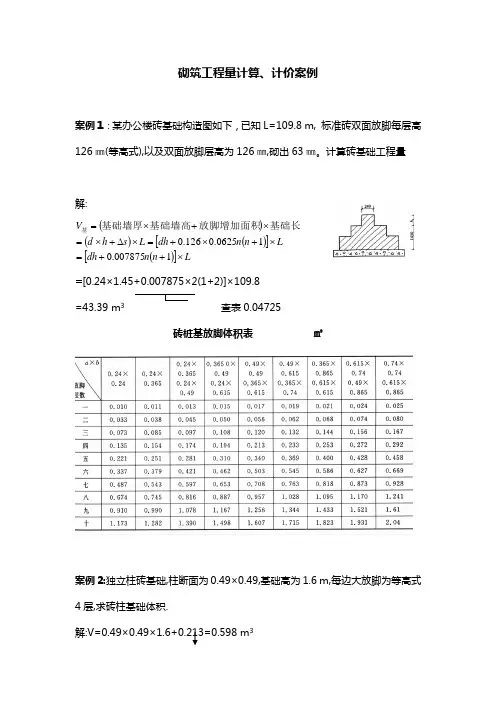

砌筑工程量计算、计价案例案例1：某办公楼砖基础构造图如下，已知L=109.8 m, 标准砖双面放脚每层高126㎜(等高式),以及双面放脚层高为126㎜,砌出63㎜。

计算砖基础工程量 解:()()()[]()[]Ln n dh L n n dh L s h d V ⨯++=⨯+⨯+=⨯∆+⨯=⨯+⨯=1007875.010625.0126.0基础长放脚增加面积基础墙高基础墙厚基=[0.24×1.45+0.007875×2(1+2)]×109.8 =43.39 m 3 查表0.04725砖桩基放脚体积表 ㎡案例2:独立柱砖基础,柱断面为0.49×0.49,基础高为1.6 m,每边大放脚为等高式4层,求砖柱基础体积.解:V=0.49×0.49×1.6+0.213=0.598 m 3(注:大放脚增加面积查砖桩基放脚体积表,4层,对应的柱断面尺寸0.49×0.49)案例3:某房屋平面及基础剖面图如下,内、外墙基础上均设置圈梁，体积为1.94㎡,计算砖基础工程量。

解：外墙中心线=（3.3×2+3×2）×2=25.2 m内墙中心线=（6-0.24）+（3.3－0.24）=8.82 m砖基础断面积=基础墙厚×基础高度+大放脚增加的面积=[0.24×(1.5－0.3)+0.01575] =0.30㎡查大放脚表:放脚层高一,等高式大放脚,增加的面积是0.01575 砖基础工程量=基础长×基础断面积+应增加的体积－应扣减的体积=[(25.5+8.82)×0.3-1.94]=8.36 m3己知基础圈梁的体积3-1综合单价:185.8元/ m3×8.36 m3=1553.29元案例4：根据题图，按2004年《江苏省建筑与装饰工程计价表》的规定计算(三类工程)：（1）人工开挖基础土方工程量、施工排水费；（2）砼垫层、砼基础、砖基础工程量；（3）将（1）、（2）计算出的工程量套用计价表单价，算出分部分项工程费。

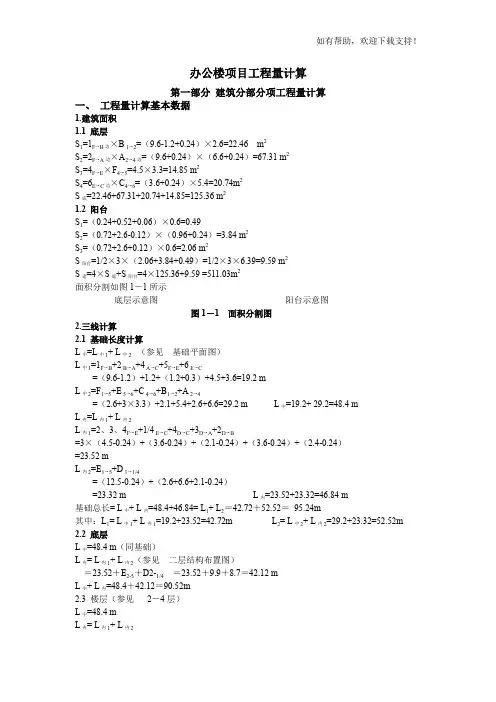

办公楼项目工程量计算第一部分建筑分部分项工程量计算一、工程量计算基本数据1.建筑面积1.1 底层S1=1F→B边×B 1→2=（9.6-1.2+0.24）×2.6=22.46 m2S2=2F→A边×A2→4边=（9.6+0.24）×（6.6+0.24）=67.31 m2S3=4F→E×F4→5=4.5×3.3=14.85 m2S4=6E→C边×C4→6=（3.6+0.24）×5.4=20.74m2S底=22.46+67.31+20.74+14.85=125.36 m21.2 阳台S1=（0.24+0.52+0.06）×0.6=0.49S2=（0.72+2.6-0.12）×（0.96+0.24）=3.84 m2S3=（0.72+2.6+0.12）×0.6=2.06 m2S阳台=1/2×3×（2.06+3.84+0.49）=1/2×3×6.39=9.59 m2S建=4×S底+S阳台=4×125.36+9.59 =511.03m2面积分割如图1－1所示底层示意图阳台示意图图1－1 面积分割图2.三线计算2.1 基础长度计算L中=L中1+ L中2 （参见基础平面图）L中1=1F→B+2 B→A+4 A→C+5F→E+6 E→C=（9.6-1.2）+1.2+（1.2+0.3）+4.5+3.6=19.2 mL中2=F1→5+E 5→6+C 4→6+B1→2+A 2→4=（2.6+3×3.3）+2.1+5.4+2.6+6.6=29.2 m L中=19.2+ 29.2=48.4 mL内=L内1+ L内2L内1=2、3、4F→E+1/4 E→C+4D→C+3D→A+2D→B=3×（4.5-0.24）+（3.6-0.24）+（2.1-0.24）+（3.6-0.24）+（2.4-0.24）=23.52 mL内2=E1→5+D 1→1/4=（12.5-0.24）+（2.6+6.6+2.1-0.24）=23.32 m L内=23.52+23.32=46.84 m基础总长= L中+ L内=48.4+46.84= L1+ L2＝42.72＋52.52＝95.24m其中：L1= L中1+ L内1=19.2+23.52=42.72m L2= L中2+ L内2=29.2+23.32=52.52m 2.2 底层L中=48.4 m（同基础）L内= L内1+ L内2（参见二层结构布置图）＝23.52＋E2-5＋D2-1/4＝23.52＋9.9＋8.7＝42.12 mL中+ L内=48.4＋42.12＝90.52m2.3 楼层（参见2－4层）L中=48.4 mL内= L内1+ L内2L 内1＝23.52—（3.6－0.24（墙厚）－0.24（砖垛））＝20.40m L 内2＝23.32（基础）－E 1-2＝23.32－（2.6－0.24）＝20.96m L 内= 20.4＋20.96＝41.36m L 中+ L 内=48.4＋41.36＝89.76m 2.4 外墙外边线L 外=48.4 m ＋4×墙厚=48.4 m ＋4×0.24＝49.36二、 办公楼土石方工程1. 人工平整场地 F S =平底＝125.36m 22. 人工挖地槽槽深：h=室外标高—槽底标高 = －0.3－（－2）=1.7m 槽长：外墙——L 中， 内墙——L 内1-1断面 ：L 1= L 中1+ L 内1=19.2+23.52=42.72m 2-2断面 ：L 2= L 中2+ L 内2=29.2+23.32=52.52m V a h l =⨯⨯（m 3）V 1=1.5×1.7×42.72=108.94 m 3V 2=1.2×1.7×52.52=107.14m 3 V 地槽=108.94+107.14=216.08 m 33. C 10混凝土垫层（中砂）V 1=1.5×0.2×42.72=12.82m 3V 2=1.2×0.2×52.52=12.60 m 3 V 垫层=12.82+12.60=25.42 m 34.M7.5水泥砂浆砖基础 h=2-0.2=1.8mV= L ×墙厚×（实高+折加高）V 1= L 1×墙厚×（实高+折加高） 8步等高放脚=42.72×0.24×（1.8+2.363）=42.68 m 3V 2=52.52×0.24×（1.8+1.378） 6步等高放脚=40.06 m 3 V ‘=42.68+40.06=82.74 m 3应扣减地圈梁体积 ——作为已知条件V 地圈梁=42.72×0.24×0.3+52.52×0.24×0.3= 3.08+3.78=6.86 m 3（0.3为地圈梁高）V 砖基础=82.74-6.86=75.88 m 35. 地槽回填土夯实地槽回填土=地槽挖土—（室外地坪以下的基础）V 挖土=216.08 m 3 V 垫层=25.42 m 3 V 砖基础=75.88 m 3V 地槽回填土=216.08-25.42-75.88 =114.78m 36.室内回填土回填高度：室内设计地坪高差减地面的面层和垫层厚度 底层厕所h 卫＝0.3-0.08-0.002-0.02-0.008=0.19m 其它部分h 房＝0.3-0.08-0.02-0.01=0.19m 底层厕所面积S 厕＝（2.1-0.24）2+（3.6-0.24）×（3.3-0.24）=13.74 m2V 厕＝13.74×0.19=2.61 m 3其它房间面积S 房＝125.36-13.74-95.24×0.24 =88.76 m 2（95.24为基础墙长）V房＝88.76×0.19=16.86 m3 室内回填土合计 2.61+16.86=19.47 m3若计算室外台阶回填土：(见台阶大样图)S1＝（2.6-0.12）×1.2+（2.6+0.15）×（0.3+2×1+0.12-1.2-0.12-2×0.3）＝2.976+2.75×0.5=2.976+1.375=4.35V1＝4.35×（0.4-0.08-0.02-0.01）=4.35×0.29=1.26 m3S＝[0.1+（0.1+0.15）]×0.35÷2=0.06m2台阶长： L＝1+0.3+2.6+0.15=4.05m回填土合计(包括平台及台阶回填土)：114.78+19.47+1.26+0.243=135.75m37.余土外运余土外运=挖土体积—回填土体积考虑台阶及平台回填土V余土＝216.08—135.75=80.33 m3工程量统计人工平整场地 125.36m2人工挖地槽 216.08m3回填土（夯填）135.75 m3余土外运 80.33 m3M7.5水泥砂浆砖基础 75.88 m3 C10混凝土垫层(中砂) 25.42 m3C20混凝土地圈梁 6.86 m3三、砌筑工程1、嵌入墙体内的体积与面积1.1门窗面积（表1.1）（计算过程祥见门窗工程）1.2嵌入墙体构件体积表（表1.2）墙身从室内地坪算起，算至钢筋混凝土顶板面，应扣门窗、梁，但不扣梁头、板头，砖垛体积并于所依附的墙身内，不另计算。

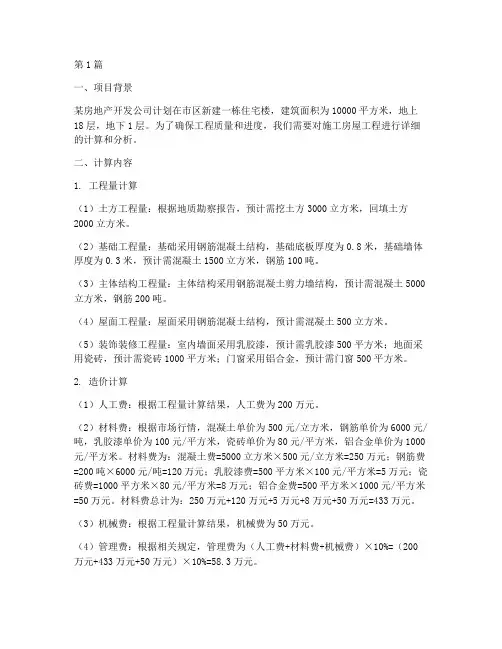

第1篇一、项目背景某房地产开发公司计划在市区新建一栋住宅楼，建筑面积为10000平方米，地上18层，地下1层。

为了确保工程质量和进度，我们需要对施工房屋工程进行详细的计算和分析。

二、计算内容1. 工程量计算（1）土方工程量：根据地质勘察报告，预计需挖土方3000立方米，回填土方2000立方米。

（2）基础工程量：基础采用钢筋混凝土结构，基础底板厚度为0.8米，基础墙体厚度为0.3米，预计需混凝土1500立方米，钢筋100吨。

（3）主体结构工程量：主体结构采用钢筋混凝土剪力墙结构，预计需混凝土5000立方米，钢筋200吨。

（4）屋面工程量：屋面采用钢筋混凝土结构，预计需混凝土500立方米。

（5）装饰装修工程量：室内墙面采用乳胶漆，预计需乳胶漆500平方米；地面采用瓷砖，预计需瓷砖1000平方米；门窗采用铝合金，预计需门窗500平方米。

2. 造价计算（1）人工费：根据工程量计算结果，人工费为200万元。

（2）材料费：根据市场行情，混凝土单价为500元/立方米，钢筋单价为6000元/吨，乳胶漆单价为100元/平方米，瓷砖单价为80元/平方米，铝合金单价为1000元/平方米。

材料费为：混凝土费=5000立方米×500元/立方米=250万元；钢筋费=200吨×6000元/吨=120万元；乳胶漆费=500平方米×100元/平方米=5万元；瓷砖费=1000平方米×80元/平方米=8万元；铝合金费=500平方米×1000元/平方米=50万元。

材料费总计为：250万元+120万元+5万元+8万元+50万元=433万元。

（3）机械费：根据工程量计算结果，机械费为50万元。

（4）管理费：根据相关规定，管理费为（人工费+材料费+机械费）×10%=（200万元+433万元+50万元）×10%=58.3万元。

（5）利润：根据相关规定，利润为（人工费+材料费+机械费+管理费）×6%=（200万元+433万元+50万元+58.3万元）×6%=37.8万元。

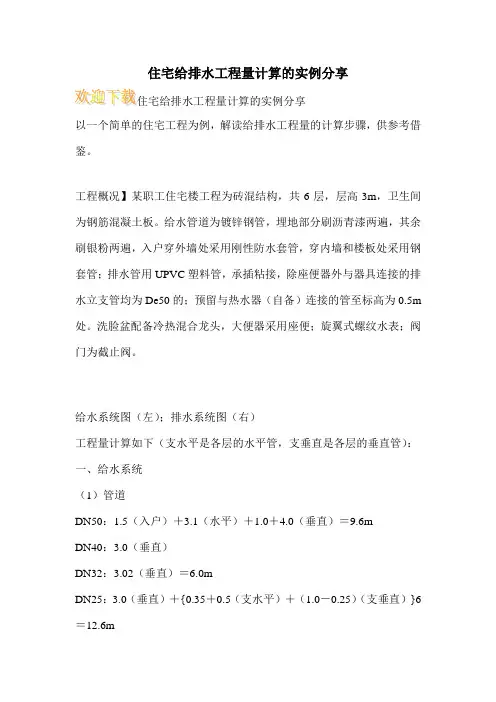

住宅给排水工程量计算的实例分享以一个简单的住宅工程为例，解读给排水工程量的计算步骤，供参考借鉴。

工程概况】某职工住宅楼工程为砖混结构，共6层，层高3m，卫生间为钢筋混凝土板。

给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m 处。

洗脸盆配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。

给水系统图（左）；排水系统图（右）工程量计算如下（支水平是各层的水平管，支垂直是各层的垂直管）：一、给水系统（1）管道DN50：1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6mDN40：3.0（垂直）DN32：3.02（垂直）＝6.0mDN25：3.0（垂直）＋{0.35＋0.5（支水平）＋（1.0－0.25）（支垂直）}6＝12.6mDN20：（0.5+0.7）（支水平）6 ＝7.2mDN15：{0.9（支水平）＋(0.5－0.25)＋（0.45－0.25）（支垂直）＋0.9＋0.7＋0.5（支水平）＋(0.5－0.35)+(0.45－0.35) （支垂直）}6＝22.2m （2）管道支架垂直支架：DN50：1个；DN40：1个；DN32：2个。

水平支架：DN32mm的无；DN50的水平管是埋地安装，不用支架。

支架重量：10.25＋10.23＋20.22=0.92kg（3）管道涂刷埋地管道刷沥青漆：4.60.1885=0.87㎡管道刷银粉漆：5.00.1885＋3.00.1507＋6.00.1297＋12.60.1059＋7.20.0855＋22.20.0669＝5.61㎡（4）管道冲洗、消毒DN50（以内）：9.6＋3.0＋6.0＋12.6＋7.2＋22.2＝60.6m（5）阀门截止阀：DN50：1个；DN15：26＝12个（6）水表螺纹水表：DN25：6个（7）套管钢套管：DN40：10.3＝0.3m；DN50：20.3＝0.6m；DN70：10.3＝0.3m；DN80：10.3＝0.3m。

办公楼（四层）砖混房屋结构设计计算书一、设计资料(1)、设计标高：室内设计标高 0.000,室内外高差450㎜。

地震烈度：7度。

(2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚370㎜，其余墙厚240㎜。

墙体底层MU15砖，M7.5砂浆砌筑，二至四层用MU10砖，用M5混合砂浆砌筑，双面抹灰刷乳胶漆。

(3)、楼面做法：20㎜水泥砂浆地坪。

100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。

(4)、屋面做法：二毡三油绿豆砂保护层，20mm厚水泥砂浆找平层，50mm厚泡沫砼，100厚钢筋砼现浇板，20mm厚天棚水泥砂浆抹灰。

(5) 、门窗做法：门厅，底层走廊大门为铝合金门，其余为木门。

窗为木窗。

(6) 、地质资料：砂质粘土层地基承载为特征值fak=190KN/m2，fa=1.1fak。

(7)、活荷载：走廊2.0KN/㎡,楼梯间2.0KN/㎡,厕所2.5KN/㎡,办公室2.0KN/㎡,门厅2.0KN/㎡。

结构平面布置图如下：一层平面图二、构件初估。

1、梁尺寸确定。

初步确定梁尺寸（取最大开间4500mm）：梁高h: L/12=375㎜，取 h = 500㎜宽b: h/3=167㎜，取 b=200㎜3．初选楼板。

楼板为现浇双向连续板，t (1/60)L =75㎜. 取t = 100㎜.三、结构计算书一、荷载计算（1）屋面荷载二毡三油绿豆砂 0.35KN/m220mm厚水泥砂浆找平层 0.40 KN/m250mm厚泡沫砼 0.25 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0.34 KN/m2屋面恒载合计 3.84 KN/m2屋面活荷载（不上人） 0.7 KN/m2（2）楼面荷载20mm厚水泥砂浆面层 0.40 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0.34 KN/m2楼面恒载合计 3.24 KN/m2楼面活荷载 2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙 5.24 KN/m2双面粉刷370mm厚砖墙 7.62 KN/m2木窗 0.30 KN/m2此办公楼为一般民用建筑物，安全等级为二级。

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。

按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm 以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。

计算人工场地平整的工程量。

图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。

图2 人工平整场地示意图，例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。

例9.某建筑物如图所示。

内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。

内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。

圈梁用C20混凝土，Ⅰ级钢筋，沿外墙附设，截面为240mm×180mm。

基础为三级等高式大放脚砖基础，砖基础下垫层为C10混凝土垫层（所用混凝土碎石粒径为20mm，现场搅拌）。

垫层底宽830mm，厚100mm，垫层标高为-1.6m。

门窗洞口尺寸为：M-1(1200mm×2400mm)，M-2(900mm×2000mm)，C-1(1500mm×1800mm)，试计算砖基础、清水砖外墙和混水砖内墙三个清单项目的清单项目费。

图9 某建筑平、剖面示意图例10.某工程墙面的剖面图如图10示，砖墙厚240mm，红机砖砌筑M5水泥砂浆，圈梁沿外墙附设截面为240mm×180mm，M-1为1.2m×2.4m；M-2为0.9m×2.0m；C-1为1.5m×1.8m。

编制砖墙清单计价表。

图10 某工程墙面剖面图例11.求如图11所示现浇钢筋混凝土有梁板工程量图11 现浇钢筋混凝土有梁板图例12.求图12所示现浇钢筋混凝土连续梁工程量。

图12 现浇钢筋混凝土连续梁图例13.如图13所示有梁式条形基础，计算其混凝土工程量。

建筑面积：计算顺序：1、车库层（首层）：按其外墙勒脚以上结构外围水平面积计算，勒脚不能代表整个外围结构，因此要扣除勒脚墙体加厚部分。

车库层的层高一般都不足2.2m，所以在计算时，别忘了乘以1/2。

2、一层或标准层3、阁楼：利用坡屋顶内空间时，顶板下表面至楼面的净高超过2.1m的部位应计算建筑面积；净高在1.2m至2.1m的部位应计算1/2面积；净高不足1.2m的部位不应计算面积。

4、阳台：不论是凹阳台，挑阳台、封闭阳台，不封闭阳台均应按其水平投影面积的1/2计算。

注意事项：1、计算建筑面积的时候，不能减去伸缩缝和变形缝的面积（伸缩缝和变形缝的宽度不大于300mm）2、层高不足2.2m的，建筑面积只能算一半3、建筑物的门厅、大厅按一层计算建筑面积。

4、建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等，层高在2.2m及以上者应计算全面积；层高不足2.2m者应计算1/2面积。

5、雨篷均以其宽度超过2.10m或不超过2.10m衡量，超过2.10m者应按雨篷的结构板水平投影面积的1/2计算。

有柱雨篷和无柱雨篷计算一致。

6、地下室、半地下室应以其外墙上口外边线所围水平面积计算。

7、有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积计算；最上层楼梯无永久性顶盖，或不能完全遮盖楼梯的雨篷，上层楼梯不计算面积，上层楼梯可视为下层楼梯的永久性顶盖，下层楼梯应计算面积。

8、建筑物外墙外侧有保温隔热层的，应按保温隔热层外边线计算建筑面积。

9、不应计算建筑面积：突出墙外的勒脚、附墙柱垛、台阶、墙面抹灰、装饰层、镶贴块料面层、装饰性幕墙、空调室外机隔板（箱）、飘窗、构件、配件及以内的雨篷以及与建筑物内部相连通的装饰性阳台、挑檐等均布属于建筑结构，不应计算建筑面积。

自动扶梯（斜步道滚梯），除两端固定在楼层板或梁外，扶梯本身属于设备，为此扶梯不宜计算建筑面积。

水平步道（滚梯）属于安装在楼板上的设备，不应单独计算建筑面积。

10、坡道也是要算建筑面积的，直接算面积就好了，不需要区分什么土方工程：计算顺序：1、场地平整：S=（A+4）×（B+4）=S底+2L外+16式中：S——平整场地工程量；A——建筑物长度方向外墙外边线长度；B——建筑物宽度方向外墙外边线长度；S底——建筑物底层建筑面积；L外——建筑物外墙外边线周长。

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。

按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。

计算人工场地平整的工程量。

图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。

图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。

土类为Ⅱ类普通土，常年地下水位为-2.40m。

计算人工开挖土方的工程量。

图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。

已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。

要求挖出土方堆于现场，回填后余下的土外运。

试对土石方工程相关项目进行列项，并计算各分项工程量。

图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。

支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。

编制其工程量清单计价表。

图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。

门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。

例9.某建筑物如图所示。

内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。

内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。

按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。

计算人工场地平整的工程量。

图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。

图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。

土类为Ⅱ类普通土，常年地下水位为-2.40m。

计算人工开挖土方的工程量。

图3 某工程场地示意图例 4.某建筑物基础平面及剖面如图所示。

已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。

要求挖出土方堆于现场，回填后余下的土外运。

试对土石方工程相关项目进行列项，并计算各分项工程量。

图4 某建筑物基础平面及剖面图a) 平面图 b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。

支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。

编制其工程量清单计价表。

图6 独立柱基础结构示意图a)独立柱基础平面图 b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。

门窗及墙体埋件见下表例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。

例9.某建筑物如图所示。

外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。

、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
