数字电视机顶盒介绍ppt课件

  • 格式：ppt
  • 大小：1.77 MB
  • 文档页数：58

下载文档原格式

  / 58

合集下载

PPT5-14数字电视机顶盒的安装与调试

PPT5-14数字电视机顶盒的安装与调试
8
馈源的工作原理 3.机顶盒的软件操作
机顶盒机顶盒的节目搜索
9
总结
数字电视机顶盒的安装与调试是作为从事有线电视运
用服务的一项重要技能。本次课以一款典型数字电视
机顶盒为例，介绍了相关的理论知识 硬件组成和操作
方法。请大家熟练地掌握相关的操作技能。
10
谢谢
3
1.数字机顶盒的原理
4
1.数字机顶盒的原理
高频头(调谐器)接收来自有线网的射频信号并下变频为中频信号,经QAM解 调器进行解调,输出包含音频、视频和其他数据信息的传送流( TS) 。传送 流中一般包含多个音视频流及一些数据信息。TS流解复用器则用来区分不 同的节目,提出相应的音视频流和数据流,送入MPEG - 2解码器和相应的解 析软件,完成数字信息的还原。对于付费电视, CA模块对音视频流实施解扰, 并采用含有识别用户和进行记账功能的智能卡,保证合法用户正常收看。 视频PES送入MPEG - 2 视频解码模块进行解码,然后输出到PAL /NTSC编 码器,编码成模拟电视信号,再经视频输出电路输出。音频PES送入音频解码 模块进行解码,输出PCM音频数据经D /A 变换器变换成立体声模拟音频信 号,经音频输出电路输出。
传送层:包括解复用,它把MPEG - 2传送流分成视频、音频和数据包。
节目层:包括MPEG - 2视频解码、MPEG - 2 AAC(或AC - 3)音频解码。 应用层:包括业务信息( SI) 、电子节目指南EPG、图形用户界面(GU I) 、 浏览器、遥控、CA等。 输出接口:包括模拟视频/音频接口、数据接口、键盘、鼠标等。
《广电网络工程综合实训》 课程
数字电视机顶盒的安装与调试
目录
01 02 03

《数字机顶盒技术》课件

《数字机顶盒技术》课件

嵌入式系统数字机顶盒
随着嵌入式技术的发展，数字机顶盒 开始采用嵌入式系统，实现了更加智 能化的管理和控制。
分类与比较
按传输方式分类
有线数字机顶盒和卫星数字机顶盒。有线数字机顶盒通过有线网络传输信号，而卫星数字 机顶盒通过卫星传输信号。
按功能分类
基本型数字机顶盒和多功能数字机顶盒。基本型数字机顶盒只能提供基本的电视节目观看 功能，而多功能数字机顶盒则可以提供更多的附加功能，如互联网接入、多媒体播放等。
存储技术
数字机顶盒内部装有存储芯片，可以存储用户数据、应用程序等，方便用户使用 。
操作系统与软件应用
操作系统
数字机顶盒采用嵌入式操作系统，能够高效地管理硬件资源 和软件应用。
软件应用
数字机顶盒支持多种软件应用，如互动电视、网络浏览器、 游戏等，满足用户多样化的需求。
PART 03
数字机顶盒硬件架构
比较
不同类型和不同品牌的数字机顶盒在性能、功能、价格等方面存在差异，用户可以根据自 己的需求选择适合自己的产品。
PART 02
数字机顶盒技术原理
REPORTING
信号接收与解码
信号接收
数字机顶盒能够接收来自卫星、 有线电视网络、地面广播等多种 信号源的数字电视信号。
解码原理
数字机顶盒内部装有解码芯片， 能够将接收到的数字信号进行解 码，转换成电视机能够识别的模 拟信号。
人工智能与语音控制
AI技术和语音识别技术的发展将使数字机顶盒更加智能化，支持语 音控制和个性化推荐。
内容生态建设
内容提供商将加强与机顶盒厂商的合作，提供更加丰富和优质的内 容，打造完整的内容生态圈。
PART 06
数字机顶盒应用场景与案 例分析

有线数字电视机顶盒(ppt 12页)

有线数字电视机顶盒(ppt 12页)
数字电视技术实训教程 第7章有线数字电视机顶盒
09.02.2020
机械工业出版社
第7章 有线数字电视机顶盒
1
本章要点
●熟悉基本型有线数字电视机顶盒的组成，了解交 互 式、双模数字机顶盒。
●了解有线数字电视机顶盒的一体化调谐解调器与卫 星数字电视接收机的区别，熟悉一体化调谐解调器 内部组成框图。
●熟悉常用的单片式解复用与解码芯片。
09.02.2020
第7章 有线数字电视机顶盒
3
• 7.1.2基本型有线数字电视机顶盒的组成
• 7.1.3交互式数字电视机顶盒的组成
• 交互式数字电视机顶盒是在增强型数字电视机顶盒的基础上增 加线缆调制解调器 (CM)、硬盘，支持MPEG 2媒体流处理，通过 周围的网关可以和各户联网。
09.02.2020
第7章 有线数字电视机顶盒
4
• 7.1.4双模数字电视机顶盒的组成
• 双模数字电视机顶盒是指在一个机顶盒的嵌入式 系统中同时具有Cable Modem和IP功能，即集成了 DVB-C的音、视频功能、中间件功能和IP的浏览器、 双向数据传输功能，并完全支持IPTV功能。
09.02.2020
第7章 有线数字电视机顶盒
09.02.2020
第7章 有线数字电视机顶盒
6
• 7.2.2 QAM解调器
• 有线电视系统信道编码采用RS(里德—索罗门)+交 织方式，调制方式采用QAM调制，因此有线数字电视 机顶盒必须完成QAM解调制、解交织和RS解码。
09.02.2020
第7章 有线数字电视机顶盒
7
• 7.2.3 与卫星数字电视机顶盒的区别 • 7.3 单片式解复用与解码芯片简介 • 7.3.1 SC2005芯片 • 7.3.2 MB87L2250芯片 • 7.3.3 STi5518芯片 • 7.3.4 QAMi5516芯片 • 7.3.5 国产芯片

数字电视机顶盒介绍ppt课件

数字电视机顶盒介绍ppt课件
43
44
其它时间段的获取
• 所有节目的时间段，在EIT中的 TABLE_ID=50~5F，就能最找到当前的节 目所有播放时间段。因为一个 Reference_Service_ID对应了几个不同的 time_shift业务，所以就必须把这几个业务 中的所有时间段找出来。
45
46
NVOD分类设置
表 • TDT Time and Date Table 时间和日期表 • TOT Time Offset Table 时间偏移表 • PID Packet Identifier 包标识符 • FEC Forward Error Correction 前向纠错
25
手动搜索
1、设置频点、符号率、调制方式参数 2、锁定TS后，解析PAT(PID =0X0000)，可知道节
26
手动搜索原理
设置频率参数 Frequency Modulation Symbol rate
扫描该频点获取 TS
从PAT表中获取 PMT_PID和 Program_numb er
1、获取当前SDT表 2、获取频道名 3、把频道名加入频道
保 存 到
列表
或
Flash E2PROM
根据PMT表找 到音视频PID
• 基本术语 • 搜索原理 • 加密节目 • 电子节目指南 • NVOD • 声道设置 • EPG广告
23
术语解释
• PSI( Program Specific Information)
SI( Service Information)
• PSI主要包含NIT、PAT、PMT和CAT四个部分
• NIT Network Information Table 表
面应用的显示

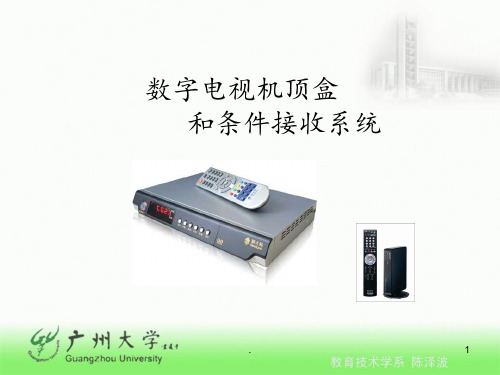

数字电视机顶盒和条件接收系统概要PPT课件

数字电视机顶盒和条件接收系统概要PPT课件

.
15
• 机顶盒的许多功能都需要内存来实现，例
如图形处理、视音频解码和解复用等，不同的 应用需求，内存的大小配置也各不相同。
• 容量大的Flash和SDRAM的配置虽然可以 为将来的业务系统预留足够的内存空间，但内 存并不是决定软件能否运行的因素，它需要配 合CPU来工作，不切合实际的高配置只会造成 资源浪费，而无助于STB性能的提高。
.
7
CATV和IPTV信号流程比较：机顶盒不同
.
8
二、数字机顶盒的组成
• 从数字电视机顶盒的构成上看，主要包括
• 硬件和软件两大部分。
1、硬件结构
• 主芯片 • 内存 • 调谐解调器 • 回传通道 • CA（Conditional Access）接口 • 外部存储控制器 • 视频、音频信号输出。
.
20
2、机顶盒的软件系统
• 机顶盒作为一个客户端系统，除了要具有良好
的硬件平台外还需要配备不同的软件系统才能使 其完成各种任务。
• 机顶盒中的软件可以分成三个主要的层：
• A.应用层 • B.中间解释层 • C.驱动层
.
21
应用层
中间件 驱动层
机顶盒软件系统结构图
.
22
• 驱动层
•
驱动层包括机顶盒硬件的驱动程序和API接口，
字电视节目的解扰，特别是在付费电视发展的
今天，这是大多数STB必不可少的部件。
• 除了标准的读卡器外，在有些STB中也采用 通用接口CI（Common Interface）来完成对CA 智能卡的读取。
• CI是一个由DVB组织为机顶盒和分离的硬件 模块之间定义的标准接口。
.
18
• (6)回传通信接口

机顶盒原理培训PPT[1]

机顶盒原理培训PPT[1]

PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的主要功能
机顶盒的基本功能是接收数字电视节目和广播节目，同时具有 所有广播和交互式多媒体应用功能，如： Ø EPG：电子节目指南，给用户提供一个容易使用、界面友好、可以快 速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频 道甚至所有频道上近期将播放的电视节目，目前软件一般都支持7天 的节目预告信息显示，用户可以预约想看的节目，预约时间到以后系 统会自动提示用户确认收看已预约的节目； Ø DB ：数据广播，给用户提供新闻资讯、政务时要、分类广告、票务 信息、电子报纸、天气预报等信息； Ø Stock：股票，提供实时的股市行情、实时行情数据、股票分时数据、 股票日线数据等信息；
PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的硬件结构
Ø 电源板/适配器 给机顶盒提供工作的电压电流。
Ø 前面板 前面板主要提供给用户一些常用的功能按键、电源指示灯、信号锁定 指示灯等。
Ø 后端子板 后端子板包括各种输出的接口，射频信号输入、射频信号环出、IR连 接线接口、视音频输出接口、电源适配器接口。
PPT文档演模板ቤተ መጻሕፍቲ ባይዱ
机顶盒原理培训PPT[1]
机顶盒的主要功能
Ø NVOD：准视频点播，是单向数字电视系统增值业务之一，广电前端 利用视频服务器将一个数字电视节目在几个数字通道中延时播放， 使用户在点播该节目时可以等待一段时间后完整地观看该节目，用 户可以预约想看的节目，预约时间到以后系统会自动提示用户确认 收看已预约的节目；
机顶盒原理培训PPT
PPT文档演模板
2020/11/18
机顶盒原理培训PPT[1]
目录
1、机顶盒简介 2、机顶盒主要功能 3、机顶盒分类 4、机顶盒的硬件结构 5、机顶盒的软件架构 6、机顶盒的工作原理 7、机顶盒的常见故障及解决办法

数字电视机顶盒概述.ppt


数字电视机顶盒的产品分类
• 数字卫星电视机顶盒 • 数字有线电视机顶盒 • 数字地面电视机顶盒 • IP机顶盒
18
Integrated Supply Chain
数字卫星电视机顶盒
• 第一是接收卫星数字电视广播节目；第二是支持数据广播、图文电视、 EPG（电子节目指南）等应用。
• 它一般分FTA (Free To Air )和带CI(COMMON INTERFACE)接口二种， 前者接收免费卫星电视节目，后者可以通过购买解密卡来观看卫星加密 节目。
SDTV（500-600线）即标准清晰度电视，主要是对应现有电视的分辨率量 级，其图象质量为演播室水平，对应MPEG-2标准中的MP@ML（主类和主 级）；
LDTV（200-300线）即普通清晰度电视，主要是对应现有VCD的分辨率量 级。
7
Integrated Supply Chain
数字电视的标准
• 目前业界流行的三种数字电视标准体系DVB、ATSC、 ISDB，主要针对数字电视传输提供基本的测试方法。
• 三种标准的区别
视频编码方式 音频编码方式
复用方式 调制方式
ATSC MPEG2
AC-3 MPEG2 8VSB
DVB-T MPEG2 MPEG2 MPEG2 COFDM
DVB DVB-C MPEG2 MPEG2 MPEG2 QAM
• DVB标准分类 – DVB-S 数字视频广播---卫星传输。用于通过卫星广播数字电视 信号的DVB标准。 – DVB-C 数字视频广播---有线传输。用于通过有线网络广播数字 电视信号的DVB标准。 – DVB-T 数字视频广播---地面传输。用于通过地面广播数字电视 信号的DVB标准。
• 中国在卫星传输上采用DVB-S标准，在有线传输上采用DVB-C标准。

有线数字电视机顶盒PPT课件


应用
应用层接口
应
应
用
用
说
应用 说明
应用 说明
应用 说明
说 明
明
数据报
DVB 对象轮播
特定 业务
DVB 数据流
DVB 多协议
封装
DVB 数据轮播
DБайду номын сангаасM-CC 对象轮播
DVB 数据 管道
PES
DSM-CC 私有数据
DSM-CC 数据轮播
DSM-CC 数据轮播
MPEG-2 专用数据段
MPEG-2传输流
应用领域
Table id = 01 CAS #1 Vendor id 1 EMM PID 1
按MPEG-2标准，CAT的表号为01
第一套节目CA系统 第一套节目CA系统经销商识别号 第一套节目CA系统EMM信息包的PID号
CAS #2 Vendor id 2 EMM PID 2
第二套节目CA系统 第二套节目CA系统经销商识别号 第二套节目CA系统EMM信息包的PID号
第21页/共65页
1、EPG电子节目指南
界面设计要求： 美观大方 美工、营销、技术联合设计 符合中国电视用户的观看习惯 在尽量少的界面上实现尽可能多的功能
第22页/共65页
EPG在前端系统中的位置
编码器
复
加
编码器
用
扰
编码器
器
器
调制器
CATV
EPG 服务器
CAS
SMS
第23页/共65页
2、NVOD准视频点播
硬件板块： 主板 包括一体化调谐解调、解复用、解码、 A/V编码、CPU等 控制操作显示板 电源板 Smart Card 接口板

网络机顶盒介绍 ppt课件


四表集炒
在线读取家中水、电、燃气、暖气表具的使用信息，方便跟踪，管控。
电视营业厅
用户消费信息实时查询，缴费，退订等业务电视上轻松办理。
一云多屏
手机、PAD端应用软件，扫描二维码轻松下载。
应用商店
提供海量电视应用，实时更新，一键下载安装，给用户带来最新，最快的应用 体验。
智能网关
TNL-5300 TNL-5000
通过无线蓝牙连接耳机、游戏手柄，带来更好的用户体验。支持30米无线传 输，完善高品质的音乐和游戏体验。
电视商城
更大屏、更高效的购物平台，灵活多样的模式，更完美的购物体验。
亿智付
电视端的支付系统，安全，方便，快捷的进行相关费用支付、管理和用户信息 查询。
智能医疗
对家庭成员的多项健康指标进行测试，跟踪和智能分析，轻松管理家人健康。
发展历程
数字电视整 体解决方案
2000年
1993年
提供三网融合 整体解决方案
2008年
2013年 智慧城市、智
能家居、云计
算及物联网领
2011年
域
云媒体&IOT 整体解决方案
公司荣誉
➢ 中国智慧城市研究会智慧社区核心成员单位 ➢ 中国智慧城市公共基础数据中心集成核心成员 ➢ 中国智慧城市公共信息平台软件研发竞争力10强 ➢ 中国智慧社区自主品牌软件企业10强 ➢ 中国广播电视行业领军企业 ➢ 浙江省物联网研究会理事单位
智慧生活全景视图
目录
11 公司简介 2 机顶盒发展概述 3 终端和业务介绍
公司简介
❖ 长期专注、投入数字化信息发展建 设的高科技企业。
❖ “有线网络，无限服务”的经营理 念。
❖ 以国家战略为导向，以客户价值为 核心。

宽带接入之机顶盒介绍课件

节目。
互动功能：支持互动功能，如 视频点播、游戏、教育等。
网络功能：支持网络连接，可 以访问互联网，下载应用程序
和观看网络视频。
存储功能：支持硬盘或USB 存储设备，可以录制和存储喜
欢的节目。
机顶盒的分类
数字机顶盒：接收数字电视 信号，提供高清画质和更多 节目选择
网络机顶盒：通过互联网接 收视频内容，提供丰富的在 线资源和应用
ADSL：最高可
01
达8Mbps
5G：最高可达
04
1000Mbps
02
光纤：最高可达
100Mbps
03
3G/4G：最高可
达10Mbps
3
机顶盒的用
数字电视
机顶盒可以将数字信号 转换为模拟信号
机顶盒可以支持高清电 视和3D电视的播放
机顶盒是数字电视的核 心设备
机顶盒可以提供丰富的 电视节目和互动服务
宽带接入之机顶 盒介绍课件
目录
01. 机顶盒概述 02. 宽带接入技术 03. 机顶盒的应用 04. 机顶盒的发展趋势
1
机顶盒概述
机顶盒的定义
机顶盒是一种将数
字电视信号转换为
模拟电视信号的设 备。
1
机顶盒是数字电视发
4
展的重要组成部分，
为用户提供了更多的
观看选择和功能。
机顶盒的主要功能是
将数字电视信号解码，
混合机顶盒：结合数字和网 络机顶盒的功能，提供全面 的电视和网络服务
智能机顶盒：具备操作系统 和智能功能，支持应用程序 安装和语音控制等高级功能
2
宽带接入技术
宽带接入方式
01
ADSL：利用电话线 进行宽带接入，传输
速率较高
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
模块功能简述
• Memory manager: 主要完成系统对内存、 FLASH、EEPROM的分配和管理
• Section engine: 为避免各个不同的任务或应用 对demux slot 及 filter的操作冲突，特别创建该 模块来管理对demux资源的操作
• NVOD: NVOD应用所需数据的收集和组织 • EPG: EPG应用所需数据的收集和组织。主要是
16
软件架构简图
17
模块功能简述
• Drivers : 指对串口、解调模块、解复用模块和 AV编码模块等进行驱动的程序
• OS Kernel: 建立在bsp（板级支持包）上的实时 操作系统，ST芯片是ST20，Broadcom芯片是 linux
• Middle API: 为提高软件产品的可跨平台移植性， 提高工作效率，而专门在Driver的基础上封装的 通用接口函数
• 显示属性调整功能：对机顶盒的输出亮度、色度 以及对比度等显示属性进行调整
14
软件功能简述
• 数据广播功能：主要是通过浏览器来实现数据 广播的功能
• Mosiac功能：通过前端 提供的Mosaic协议来 实现Mosaic TV 以及导航功能
• CA功能：机顶盒集成前端要求的 CA，实现数 字电视服务的解扰功能，同时实现与之相关的 其他业务，如邮件、IPPV以及CAT表的实时 监控等功能
• 根据视频输出的清晰度分为： – 高清机顶盒 – 标清机顶盒
4
第二部分 硬件功能
• 硬件模块 • 原理框图 • 实物图 • 基本硬件功能 • 解码工作流程
5
硬件模块
• 调制解调模块 • 传输流多路解复用模块 • MPEG-2的解码模块 • 数字视频编码器和音频DAC • 图形控制模块 • 接口电路 • 加解扰模块和版权保护模块
• 基本术语 • 搜索原理 • 加密节目 • 电子节目指南 • NVOD • 声道设置 • EPG广告
23
术语解释
• PSI( Program Specific Information)
SI( Service Information)
• PSI主要包含NIT、PAT、PMT和CAT四个部分
• NIT Network Information Table 表
数字电视机顶盒介绍
1
第一部分 基础介绍
• 什么是机顶盒 • 机顶盒的分类
2
什么是机顶盒
• 机顶盒（STB，Set Top Box）的 概念是比较广泛，从广义上说，凡 是与电视机连接的网络终端设备都 可称为机顶盒
• 狭义的指有线/地面/卫星数字电视机 顶盒
3
机顶盒的分类
• 根据信源传输方式的不同分为： – 卫星数字电视机顶盒 – 地面数字电视机顶盒 – 有线数字电视机顶盒 – IP机顶盒
网络信息
• PAT Program Association Table 节目关联表
15
软件功能简述
• 软件更新功能：即Loader功能 • 系统时间：主要实现系统时钟的功能，向系统
中所有的模块提供时钟 • 自动开关机管理：实现系统自动由运行状态进
入待机状态或有待机状态进入开机状态的环境 保护和恢复功能 • 游戏功能：实现嵌入游戏的启动、运行和推出。 • UI界面：提供给用户操作的界面，以及显示各 种信息功能
10
第三部分 软件功能
• 软件功能简述 • 软件架构简图 • 模块功能简述
11
Hale Waihona Puke 软件功能简述• 运行状态控制：运行、待机、关机，还包括待 机管理等功能
• 节目播放功能：主要实现音视频服务的播放和 停止功能
• EPG功能：主要实现EPG相关数据(分析EIT表) 的收集、组织、处理以及显示功能，另外还包 括EIT表的实时监控功能和EIT信息的实时刷新 功能。
• NVOD功能：主要实现NVOD相关数据的收集、 组织、处理以及显示功能
12
软件功能简述
• 服务搜索功能：包括手动搜索和自动搜索功能， 包括NIT实时监测功能以及节目更新功能
• 预定管理功能：包括节目预定、预定定时器管理、 预定定时器浏览或删除
• 邮件功能：包括邮件的接收、显示、存储以及管 理（保存、删除等等）
面应用的显示
21
模块功能简述
• System control: 整个系统的控制模块，负责完 成系统的各个模块之间的调度
• USIF: 机顶盒系统的界面显示应用，负责机顶盒 的人机界面接口
• Intergration service: 集成第三方的应用模块， 如iPanel和Stock应用等
22
第四部分 功能实现原理
18
模块功能简述
• Porting Layer: 为集成其他厂家的应用程序模 块，而利用Middle API来封装的适配层软件。
• Clock: 系统时钟控制任务，该模块负责向系统 中的各个不同的任务提供系统时钟。另外该模 块负责实时监测网络中的TDT表，并以之来校 正系统的时钟。
• Order manager: 预定管理模块，该模块负责接 收和处理所有的定时器事件，在预定的时刻触 发相应的动作。同时该模块需要完成所有预定 定时器以及开关机定时器的管理工作。
6
原理框图
7
实物图
8
基本硬件功能
• 完成信道解码，把调制的信号还原为基带数字信 号(TS流)
• 解复用(Demux)，把复用的TS流内的多个节目流， PSI/SI信息分开
• 信源解码，把经过压缩后的音视频信号解压缩， 还原为数字信号
• 把数字信号转为模拟信号(D/A)，输出到模拟电视 机。
9
解码工作流程
EIT表的数据
20
模块功能简述
• PROGRAM: 节目管理应用所需数据的收集和组 织，主要是NIT、PAT、PMT、SDT、BAT等表 的数据
• MOSAIC: MOSAIC应用所需数据的收集和组织， 前端提供的Mosaic私有协议
• CAS: 需要集成的 CA系统内核 • Data manager: 对各种数据的重新组织以便于界
• 节目管理功能：包括节目列表的管理、节目属性 的设定（喜爱、跳过、加锁等）
13
软件功能简述
• 密码功能：对机顶盒的密码进行管理，包括密码 的修改、启用和停用
• 语种及声道选择：对机顶盒界面语种、字幕语种、 伴音语种以及声道进行配置
• 信号测试功能：对某个频点的信号质量、强度以 及误码率等进行测试
