电工学试卷B

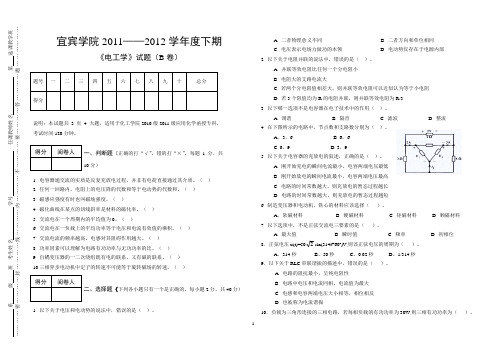

宜宾学院2011——2012学年度下期《电工学》试题（B 卷）说明：本试题共 3 页 4 大题，适用于化工学院2010级2011级应用化学函授专科， 考试时间120分钟。

一、判断题（正确的打“√”，错的打“×”，每题1分，共10分）1. 电容器通交流的实质是反复充放电过程，并非有电荷直接通过其介质。

（ ）2. 任何一回路内，电阻上的电压降的代数和等于电动势的代数和。

（ ）3. 磁感应强度有时也叫磁场强度。

（ ）4. 磁化曲线在某点的切线斜率是材料的磁化率。

（ ）5. 交流电在一个周期内的平均值为0。

（ ）6. 交流电在一负载上的平均功率等于电压和电流有效值的乘积。

（ ）7. 交流电流的频率越高，电感对其阻碍作用越大。

（ ）8. 功率因素可以理解为电路有功功率与无功功率的比。

（ ）9. 自耦变压器的一二次绕组既有电的联系，又有磁的联系。

（ ） 10.三相异步电动机中定子的转速不可能等于旋转磁场的转速。

（ ）二、选择题（下列各小题只有一个是正确的，每小题2分，共40分）1. 以下关于电压和电动势的说法中，错误的是（ ）。

A. 二者物理意义不同B. 二者方向和单位相同C. 电压表示电场力做功的本领D. 电动势仅存在于电源内部 2. 以下关于电阻并联的说法中，错误的是（ ）。

A. 并联等效电阻比任何一个分电阻小B. 电阻大的支路电流大C. 若两个分电阻值相差大，则并联等效电阻可以近似认为等于小电阻D. 若3个阻值均为R 的电阻并联，则并联等效电阻为R/3 3. 以下哪一选项不是电容器在电子技术中的作用（ ）。

A. 调谐B. 隔直C. 滤波D. 整流 4. 在下图所示的电路中，节点数和支路数分别为（ ）。

A ．3，6 B. 6，6 C. 6，9 D. 3，95. 以下关于电容器的充放电的叙述，正确的是（ ）。

A. 刚开始充电的瞬间电流最小，电容两端电压最低B. 刚开始放电的瞬间电流最小，电容两端电压最高C. 电路的时间常数越大，则充放电的暂态过程越长D. 电路的时间常数越大，则充放电的暂态过程越短 6. 制造变压器和电动机，铁心的材料应该选择（ ）。

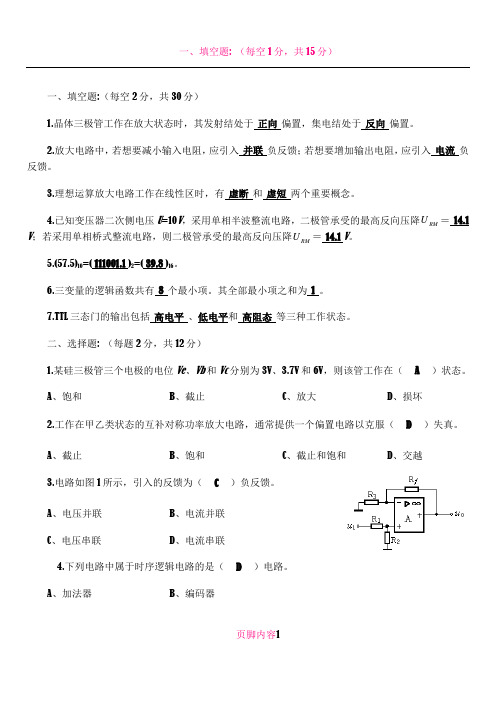

一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于正向偏置，集电结处于反向偏置。

2.放大电路中，若想要减小输入电阻，应引入并联负反馈；若想要增加输出电阻，应引入电流负反馈。

3.理想运算放大电路工作在线性区时，有虚断和虚短两个重要概念。

4.已知变压器二次侧电压U=10V，采用单相半波整流电路，二极管承受的最高反向压降U＝14.1RMV；若采用单相桥式整流电路，则二极管承受的最高反向压降U＝14.1 V。

RM5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有8 个最小项。

其全部最小项之和为1 。

7.TTL三态门的输出包括高电平、低电平和高阻态等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve、Vb和Vc分别为3V、3.7V和6V，则该管工作在（A）状态。

A、饱和B、截止C、放大D、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（D）失真。

A、截止B、饱和C、截止和饱和D、交越3.电路如图1所示，引入的反馈为（C）负反馈。

A、电压并联B、电流并联C、电压串联D、电流串联4.下列电路中属于时序逻辑电路的是（D）电路。

A、加法器B、编码器页脚内容1页脚内容2C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2B 、4C 、6D 、126.摩根定律的正确表达式是：（ B ） A 、B A B A +=⋅B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D解：=Y )()(BD AD D C C A A B ++++ =)()(B A D C C A B ++++=C A D C C B B A +++=C A D C B A ++四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

电工学试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 库仑D. 瓦特答案：A3. 电路中的电流，电压和电阻之间的关系遵循（）定律。

A. 欧姆定律B. 牛顿定律C. 库仑定律D. 法拉第定律答案：A4. 并联电路中，各支路的电压（）。

A. 相等B. 不相等C. 相加D. 相减答案：A5. 串联电路中，各电阻的电流（）。

A. 相等B. 不相等C. 相加D. 相减答案：A6. 电容器的单位是（）。

A. 欧姆B. 法拉C. 库仑D. 安培答案：B7. 电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 安培答案：B8. 交流电的频率单位是（）。

A. 赫兹B. 伏特C. 安培D. 欧姆答案：A9. 变压器的工作原理是（）。

A. 电磁感应B. 欧姆定律C. 库仑定律D. 法拉第定律答案：A10. 电能的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：A二、填空题（每空1分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为_______。

答案：电阻2. 电功率的计算公式为_______。

答案：P=UI3. 电容器在交流电路中起到_______作用。

答案：滤波4. 电感器在交流电路中起到_______作用。

答案：滤波5. 欧姆定律的公式为_______。

答案：V=IR6. 电容器的电容值与其两端电压和电荷量的关系为_______。

答案：C=Q/V7. 电感器的电感值与其自感电动势和电流变化率的关系为_______。

答案：L=E/ΔI/Δt8. 交流电的瞬时值表达式为_______。

答案：i=I_max*sin(ωt+φ)9. 三相交流电的三个相位电压之间的相位差为_______。

答案：120°10. 变压器的变压比等于其原副线圈的_______之比。

答案：匝数三、简答题（每题10分，共30分）1. 简述直流电和交流电的区别。

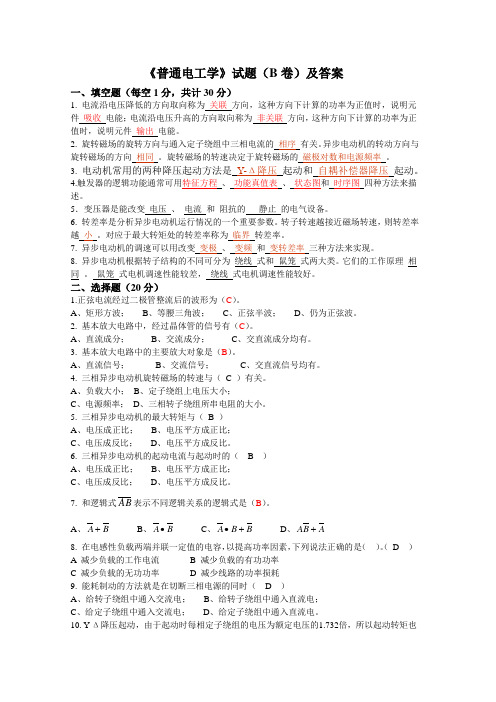

《普通电工学》试题（B 卷）及答案一、填空题（每空1分，共计30分）1. 电流沿电压降低的方向取向称为 关联 方向，这种方向下计算的功率为正值时，说明元件 吸收 电能；电流沿电压升高的方向取向称为 非关联 方向，这种方向下计算的功率为正值时，说明元件 输出 电能。

2. 旋转磁场的旋转方向与通入定子绕组中三相电流的 相序 有关。

异步电动机的转动方向与旋转磁场的方向 相同 。

旋转磁场的转速决定于旋转磁场的 磁极对数和电源频率 。

3. 电动机常用的两种降压起动方法是 Y-Δ降压 起动和 自耦补偿器降压 起动。

4.触发器的逻辑功能通常可用特征方程 、 功能真值表 、 状态图和 时序图 四种方法来描述。

5．变压器是能改变 电压 、 电流 和 阻抗的 静止 的电气设备。

6. 转差率是分析异步电动机运行情况的一个重要参数。

转子转速越接近磁场转速，则转差率越 小 。

对应于最大转矩处的转差率称为 临界 转差率。

7. 异步电动机的调速可以用改变 变极 、 变频 和 变转差率 三种方法来实现。

8. 异步电动机根据转子结构的不同可分为 绕线 式和 鼠笼 式两大类。

它们的工作原理 相同 。

鼠笼 式电机调速性能较差， 绕线 式电机调速性能较好。

二、选择题（20分）1.正弦电流经过二极管整流后的波形为（C ）。

A 、矩形方波；B 、等腰三角波；C 、正弦半波；D 、仍为正弦波。

2. 基本放大电路中，经过晶体管的信号有（C ）。

A 、直流成分；B 、交流成分；C 、交直流成分均有。

3. 基本放大电路中的主要放大对象是（B ）。

A 、直流信号；B 、交流信号；C 、交直流信号均有。

4. 三相异步电动机旋转磁场的转速与（ C ）有关。

A 、负载大小；B 、定子绕组上电压大小；C 、电源频率；D 、三相转子绕组所串电阻的大小。

5. 三相异步电动机的最大转矩与（ B ）A 、电压成正比；B 、电压平方成正比；C 、电压成反比；D 、电压平方成反比。

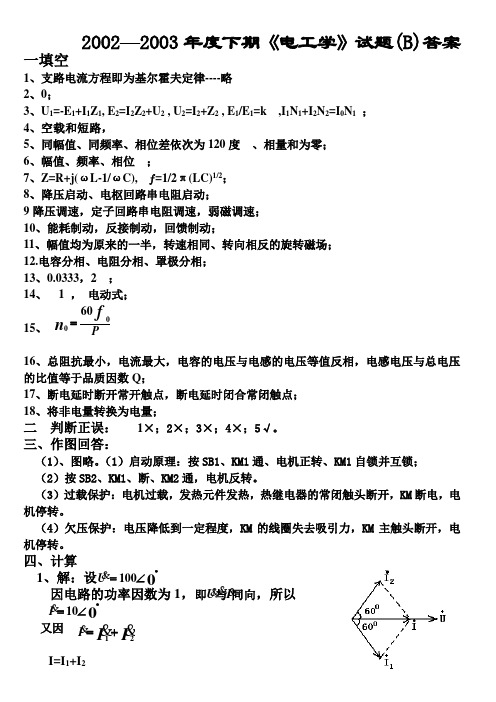

2002—2003年度下期《电工学》试题(B)答案 一填空1、支路电流方程即为基尔霍夫定律----略2、0；3、U 1=-E 1+I 1Z 1, E 2=I 2Z 2+U 2 , U 2=I 2+Z 2 , E 1/E 1=k ,I 1N 1+I 2N 2=I 0N 1 ；4、空载和短路，5、同幅值、同频率、相位差依次为120度 、相量和为零；6、幅值、频率、相位 ；7、Z=R+j(ωL-1/ωC), ƒ=1/2π(LC)1/2；8、降压启动、电枢回路串电阻启动；9降压调速，定子回路串电阻调速，弱磁调速；10、能耗制动，反接制动，回馈制动；11、幅值均为原来的一半，转速相同、转向相反的旋转磁场；12.电容分相、电阻分相、罩极分相；13、0.0333，2 ；14、 1 ， 电动式；15、16、总阻抗最小，电流最大，电容的电压与电感的电压等值反相，电感电压与总电压的比值等于品质因数Q ；17、断电延时断开常开触点，断电延时闭合常闭触点；18、将非电量转换为电量；二 判断正误： 1×；2×；3×；4×；5√。

三、作图回答：（1）、图略。

（1）启动原理：按SB1、KM1通、电机正转、KM1自锁并互锁；（2）按SB2、KM1、断、KM2通，电机反转。

（3）过载保护：电机过载，发热元件发热，热继电器的常闭触头断开，KM 断电，电机停转。

（4）欠压保护：电压降低到一定程度，KM 的线圈失去吸引力，KM 主触头断开，电机停转。

四、计算1、解：设0100︒∠=U 因电路的功率因数为1，同向与即I U，所以 010︒∠=I 又因 I=I 1+I 2Pf n 0060=II I 21+=所以电流相量图为一正三角形，如右图，则2、解：因为负载对称，只须计算一相（譬如A 相）即可3、解:Ist=7I N =7×20.15=141.05ATst=2.2×T N =2.2×36.48=80.25N.mTmax=2.2×T N =2.2×36.48=80.25N.m ︒-∠=︒∠︒∠==︒∠=︒-∠︒∠==︒∠=︒-∠=60106010010060106010010060106010221121I Z I Z I IU U 04.015001440150000=-=-=n n n S N N A COS U P I N N N 15.2084.0380855.05500=⨯⨯==φηm N n P T NN N ⋅===48.3614405.595509550)67sin(222)12053sin(222)173sin(222)12053sin(22253822220sin 2220,30,220338036861122︒+=︒+︒-=︒-=︒-︒-=︒====+===︒===--t t t t A A tV i i tg R X tg U i Z U I u u u U U C B L A A A A A A AB A AB A ωωωωφφω所以角为滞后的比项电流即滞后4、解：(1) I2N=S N/U2N=10000/230=43.48A I1N=I2N/k=43.48/43.48=1Ak=U1N/U2N=43.48（2）P0=UI0cosφ0∴cosφ0= P0/ UI0=0.2(3)ηN=P2/(P2+P0+P dl)=96%。

电工学考试题及答案一、单项选择题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律答案：A2. 电路中，电阻R=10Ω，通过电阻的电流I=2A，根据欧姆定律，电阻两端的电压U是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 交流电路中，电感L=2H，电阻R=5Ω，若电源频率f=50Hz，该电路的感抗XL是多少？A. 0.314ΩB. 1.57ΩC. 3.14ΩD. 6.28Ω答案：C4. 在三相电路中，星形连接和三角形连接的主要区别是什么？A. 星形连接有中性点，三角形连接没有B. 三角形连接有中性点，星形连接没有C. 星形连接和三角形连接都有中性点D. 星形连接和三角形连接都没有中性点答案：A5. 电路中，电容器C=4μF，电压U=12V，电容器的电容值是多少？A. 0.004μFB. 4μFC. 12μFD. 48μF答案：B二、多项选择题（每题3分，共15分）6. 以下哪些因素会影响电路的总电阻？A. 导体材料B. 导体长度C. 导体横截面积D. 导体温度答案：ABCD7. 以下哪些属于电磁感应现象？A. 变压器B. 发电机C. 电动机D. 电感器答案：AB8. 电路中，以下哪些元件是纯电阻元件？A. 电容器B. 电感器C. 电阻器D. 二极管答案：C9. 以下哪些属于直流电路的特点？A. 电流方向不变B. 电压大小不变C. 电流大小不变D. 电流方向周期性变化答案：ABC10. 以下哪些属于电路的基本组成元件？A. 电源B. 开关C. 导线D. 负载答案：ABCD三、填空题（每题2分，共10分）11. 电路中，电阻R=15Ω，电流I=1A，根据欧姆定律，电阻两端的电压U=________V。

答案：1512. 电路中，电感L=3H，电流变化率dI/dt=2A/s，根据法拉第电磁感应定律，电感两端的电压U_L=________V。

电工学考试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流I与电压U和电阻R之间的关系遵循以下哪个定律？A. 欧姆定律B. 法拉第电磁感应定律C. 基尔霍夫电压定律D. 楞次定律答案：A2. 在纯电阻电路中，功率P与电流I和电压U之间的关系是？A. P = I^2RB. P = I^2/RC. P = U^2/RD. P = U*I答案：D3. 三相电路中，星形连接和三角形连接的主要区别是什么？A. 星形连接有中性线，三角形连接没有B. 星形连接电压高，三角形连接电压低C. 星形连接电流大，三角形连接电流小D. 星形连接和三角形连接没有区别答案：A4. 交流电路中，电感L对电流的阻碍作用称为？A. 电阻B. 电导C. 电抗D. 电容答案：C5. 以下哪种材料不适合用作绝缘体？A. 橡胶B. 玻璃C. 金属D. 陶瓷答案：C6. 电路中，电容器C和电阻R串联时，电路的时间常数τ由以下哪个公式确定？A. τ = RCB. τ = 1/RCC. τ = R/CD. τ = C/R答案：A7. 变压器的工作原理基于以下哪个物理现象？A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A8. 直流电动机和交流电动机的主要区别在于它们的？A. 电源类型B. 转子结构C. 定子结构D. 以上都是答案：D9. 在电路中，二极管的主要作用是？A. 整流B. 滤波C. 放大D. 振荡答案：A10. 电路中，电感L和电容C并联时，电路的谐振频率f0由以下哪个公式确定？A. f0 = 1/(2π√LC)B. f0 = 1/(2π√CL)C. f0 = 2π√(LC)D. f0 = 2π√(CL)答案：A二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响电路中的电阻值？A. 材料B. 温度C. 长度D. 横截面积答案：ABCD12. 交流电路中的功率因数可以通过以下哪些方法改善？A. 增加电感B. 增加电容C. 使用功率因数校正器D. 以上都是答案：C13. 以下哪些设备属于电力系统中的一次设备？A. 变压器B. 断路器C. 继电保护装置D. 电表答案：AB14. 以下哪些是三相电路的特点？A. 三个相位电压大小相等B. 三个相位电压相位差120度C. 三个相位电流大小相等D. 三个相位电流相位差120度答案：ABCD15. 以下哪些是电路中常见的保护元件？A. 熔断器B. 过载继电器C. 热继电器D. 以上都是答案：D三、判断题（每题1分，共10分）16. 电路中的电流总是从高电位流向低电位。

（答案要注明各个要点的评分标准）一． 选择题（共20分）1． 图1所示电路中的元件是作（ A ）A.电源B.负载2． 图2所示电路的等效电阻为（ D ）A ．4/3Ω B.8Ω C.6Ω D.16/3Ω3． 关于理想电流源，下列说法正确的是（D ）A ． 端电压与外电路无关B ． 端电流与外电路有关C ． 总是释放功率D ． 以上都不对4． 关于三相异步电动机，下列说法正确的是（B ）A ． 起动转矩总是随着2R 的增大而增大B ． 起动转矩随着1U 的增大而增大C ． 电动机工作时负载转矩可以超过最大转矩D ． 最大转矩随着1U 的增大而减小5． 若电路的频率低于谐振频率，RLC 串联交流电路呈现（B ）。

A. 电感性B. 电容性C. 电阻性D. 不能确定6. 在单相正弦交流电路中，下列表达式正确的是（ D ）。

A. U = ZIB. ∑I = 0, ∑U = 0C. S =∑S iD. P =∑P i , Q =∑Q i7. 当三相交流发电机的三个绕组接成星形时，若线电压V BC u t ω=，则相电压 C u = ( C )。

A. ()90t ω+︒VB. ()30t ω-︒VC.. ()150t ω-︒V8. 在电动机控制电路中，热继电器的作用是（C ）。

A. 检测电机周围的环境温度，过高时切断电机供电电源，保护电机B. 用于电机短路保护C. 用于电机过载保护9. N 型半导体中的多数载流子是（A ），其浓度主要与（D ）有关。

A ．自由电子 B. 空穴 C. 温度 D. 掺杂杂质浓度二． 计算题1． （15分）应用叠加定理计算图3所示电路中的U 、I 。

解：电压源、电流源单独作用电路如图所示（1分）电压源单独作用：1010A 123I '==+（2分）1105A 243I '==+（1分） 1240V U I I '''=-=（2分）电流源单独作用：131A 12I ''=⨯=+（2分） 1231A 24I ''=⨯=+（1分） 1246V U I I ''''''=+=（2分） 由叠加定理得13A 3I I I '''=+=（2分） 6V U U U '''=+=（2分） 2． （15分）应用戴维宁定理求图4电路中的电流I 。

电工学考试试题及答案一、单选题（每题2分，共10分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系遵循什么定律？A. 欧姆定律B. 法拉第电磁感应定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 交流电路中，电感元件的阻抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：B3. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C4. 三相电路中，星形(Y)接法和三角形(Δ)接法的主要区别在于？A. 线电压与相电压的关系B. 线电流与相电流的关系C. 相电压与相电流的关系D. 线电压与线电流的关系答案：A5. 电路中，电容器的容抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成反比答案：D二、填空题（每题2分，共10分）1. 电路中的总电阻等于各个电阻的_________。

答案：并联时为并联电阻的倒数之和，串联时为各个电阻之和。

2. 交流电路中的功率因数是指_________与视在功率的比值。

答案：有功功率3. 电路中，电感L的单位是_________。

答案：亨利(H)4. 电路中，理想变压器的变压比等于_________之比。

答案：原副线圈的匝数5. 电路中，三极管工作在放大区的条件是发射结正偏，集电结_________。

答案：反偏三、简答题（每题10分，共20分）1. 简述电路中串联和并联电阻的特点。

答案：串联电阻的总电阻等于各个电阻之和，电流在各个电阻中相同；并联电阻的总电阻等于各个电阻倒数之和的倒数，电压在各个电阻两端相同。

2. 什么是三相电路的星形接法和三角形接法，它们各自的特点是什么？答案：星形接法是将三个绕组的一端连接在一起，另一端分别接负载或电源，特点是线电压等于相电压的√3倍，线电流等于相电流。

三角形接法是将三个绕组首尾相连，特点是线电压等于相电压，线电流等于相电流的√3倍。

电工学考试题和答案一、单项选择题（每题2分，共20分）1. 电路中，电感元件的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：D2. 交流电路中，纯电阻电路的功率因数是（）。

A. 0B. 0.5C. 1D. -1答案：C3. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压答案：B4. 并联电路中，总电阻与各并联电阻的关系是（）。

A. 等于各电阻之和B. 等于各电阻之积除以各电阻之和C. 小于任一并联电阻D. 大于任一并联电阻答案：C5. 交流电路中，电容器的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：B6. 直流电路中，欧姆定律表达式为（）。

A. V = IRB. V = IZC. I = V/RD. I = VZ答案：A7. 电路中，电流的参考方向可以任意选择，但必须（）。

A. 与电压方向一致B. 与电压方向相反C. 与电压方向相同或相反D. 与电压方向垂直答案：C8. 电路中，电感元件的相位与电压的相位关系是（）。

A. 领先90°B. 滞后90°C. 与电压同相D. 与电压相位无关答案：B9. 电路中，理想电压源与理想电流源不能（）。

A. 串联B. 并联C. 单独使用D. 同时使用答案：B10. 电路中，基尔霍夫电压定律（KVL）适用于（）。

A. 仅适用于直流电路B. 仅适用于交流电路C. 适用于所有电路D. 不适用于任何电路答案：C二、多项选择题（每题3分，共15分）11. 电路中，下列哪些元件是无源元件（）。

A. 电阻B. 电感C. 电容D. 电压源答案：A, B, C12. 电路中，下列哪些元件是储能元件（）。

A. 电阻B. 电感C. 电容D. 二极管答案：B, C13. 电路中，下列哪些元件是线性元件（）。
