基于TC35i模块塔式起重机远程报警系统
金加根;董鹏曙
【期刊名称】《电脑知识与技术》
【年(卷),期】2009(005)036
【摘要】为解决塔式起重机在安装、使用过程中,垂直度进行连续测量困难的问题,以及在垂直度到达一定范围时,设备进行远程报警的问题.提出了利用无线GSM网通过短信传输报警信息,详细描述了系统工作过程及硬件和软件的设计,最后给出了相关实物和实验方式及结果.
【总页数】3页(P10408-10409,10416)
【作者】金加根;董鹏曙
【作者单位】空军雷达学院,湖北,武汉,430019;武汉理工大学,湖北,武汉,430063;空军雷达学院,湖北,武汉,430019
【正文语种】中文
【中图分类】TP918.51
【相关文献】
1.基于TC35i的远程监控报警系统的设计与实现 [J], 王睿智
2.基于TC35i的小区远程报警系统 [J], 邬春明;艾闯;李丹
3.基于TC35i短信模块自动分拣线远程控制系统的设计 [J], 黄惠鹏
4.基于无线射频模块和GSM的分布式远程报警系统设计 [J], 蔡金龙
5.基于GSM模块TC35i的桥隧侵限安全报警系统的设计 [J], 张雯君;魏文军
因版权原因，仅展示原文概要，查看原文内容请购买。
２００８４产品设计与实现基于ＧＳＭ模块ＴＣ３５Ｉ的远程报警和控制装置的研制彭宇平林喜荣李建荣１１２１、清华大学深圳研究生院工程学部，深圳，５１８０５５２、阳江纳安科技有限公司，广东，５２９５００【摘 要】【关键词】结合保险柜远程报警和开启的应用背景，研制了利用单片机ＡＴ８９Ｓ５２控制ＧＳＭ模块ＴＣ３５Ｉ以短消息（ＳＭＳ）的方式进行报警和控制的装置。
振动信号触发单片机外部中断，在中断处理程序中控制ＴＣ３５Ｉ向外发送预先存储在ＳＩＭ卡中的报警短消息；用户发来的控制短信触发单片机的串行中断，单片机读取收到的短信并进行解析处理。
装置结构简单、传输可靠，稍做改进即可应用于多种需远程交互的场合。
ＴＣ３５ＩＡＴ８９Ｓ５２短消息远程报警远程控制一、引言二、系统方案设计随着短消息服务（ＳＭＳ）和通用分组无线服务（ＧＰＲＳ）等数据业务的发展，ＧＳＭ无线网络应用于机电产品和工业控制领域的趋势不断扩大，各种以ＧＳＭ网为传输平台的数据采集及远程监控系统方案和产品也不断出现。
例如，在现代家庭的环境安全监测和家用电器的控制上，利用ＧＳＭ网络既可实现对盗情、燃气泄漏及火警等的监测，并以短消息方式向主人发出警报；又可发送短消息对家用电器例如空调、电视、音响、微波炉等进行遥控。
ＧＳＭ网络信号覆盖面积广、网络接入灵活、无需布线，打破了距离的限制，从而可以实现全国乃至全球漫游监控。
短消息（ＳＭＳ）利用信令信道传输，直接把要发的信息加上目的地址发送到短消息服务中心，由服务中心再发给终端。
短消息容量有限（每条短信内容最多１４０个字节），适于传输小流量的数据；由于建立时间较长，传送过程要受短消息服务中心服务器繁忙程度的影响，因而适于非连续性和实时性要求不太高的传输场合。
短消息传输具有实现简单，通信成本低的优点。
本研究在保险柜远程报警和远程开启的应用背景下，结合其传输数据少和非连续性工作的应用特征，研制了利用５１系列单片机控制ＧＳＭ模块ＴＣ３５Ｉ以短消息（ＳＭＳ）的方式进行远程报警和开启的装置。
基于TC35GSM模块燃气报警器设计李校红【摘要】This paper introduces a kind of single chip technology and gas using SIEMENS TC35GSM to form the alarm system.Through the detection of gas sensor for carbon monoxide,methane and other gase s,will transfer the collected signal to the microcontroller,and through single identification issued a registration signal,and through the GSM alarm information is transmitted to the user,so as to achieve the alarm for gas.%介绍了一种利用单片机技术与西门子TC35GSM构成的燃气报警系统。
通过气体传感器对一氧化碳、甲烷等气体的探测，将其收集到的信号传递给单片机，并通过单片机的鉴别发出报名信号，并通过GSM将报警信息传递给用户，从而实现对燃气的报警。
【期刊名称】《电子测试》【年(卷),期】2014(000)024【总页数】2页(P14-15)【关键词】可燃气体传感器;智能家居;GSM模块【作者】李校红【作者单位】西安欧亚学院，西安，710065【正文语种】中文家用燃气主要为天然气，其主要的成分为甲烷。
因此，在对系统进行设计中选择甲烷气体传感器。
这类传感器其所使用的气敏材料在清洁空气中其电导率都比较低的金属氧化物。
当在空气当中存在可燃气体的时候，其电导率会随着空气当中可燃气体浓度的增大，其电阻也在不断的增大。
通过构建简单的电路即可将其电导率的变化转换成电阻的变化，从而其转换成相对应的电压信号。

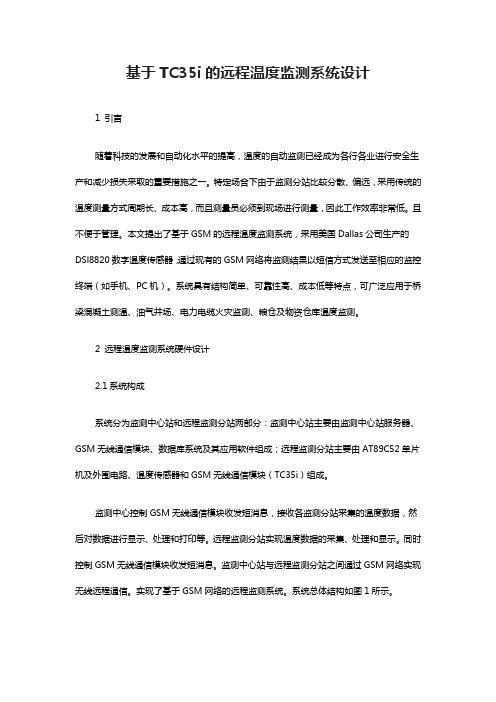

基于TC35i的远程温度监测系统设计1 引言随着科技的发展和自动化水平的提高，温度的自动监测已经成为各行各业进行安全生产和减少损失采取的重要措施之一。
特定场合下由于监测分站比较分散、偏远，采用传统的温度测量方式周期长、成本高，而且测量员必须到现场进行测量，因此工作效率非常低。
且不便于管理。
本文提出了基于GSM的远程温度监测系统，采用美国Dallas公司生产的DSl8820数字温度传感器，通过现有的GSM网络将监测结果以短信方式发送至相应的监控终端（如手机、PC机）。
系统具有结构简单、可靠性高、成本低等特点，可广泛应用于桥梁混凝土测温、油气井场、电力电缆火灾监测、粮仓及物资仓库温度监测。
2 远程温度监测系统硬件设计2.1系统构成系统分为监测中心站和远程监测分站两部分：监测中心站主要由监测中心站服务器、GSM无线通信模块、数据库系统及其应用软件组成；远程监测分站主要由AT89C52单片机及外围电路、温度传感器和GSM无线通信模块（TC35i）组成。
监测中心控制GSM无线通信模块收发短消息，接收各监测分站采集的温度数据，然后对数据进行显示、处理和打印等。
远程监测分站实现温度数据的采集、处理和显示。
同时控制GSM无线通信模块收发短消息。
监测中心站与远程监测分站之间通过GSM网络实现无线远程通信。
实现了基于GSM网络的远程监测系统。
系统总体结构如图1所示。
2.2单片机外围电路设计该系统的MCU采用Atmel公司生产的AT89C52单片机。
它是一种低电压、低功耗、高性能的CMOS 8位单片机，片内含8 kB可反复擦写的程序存储器和256 B的数据存储器。
单片机外围电路除了包括单片机正常工作所必须的元件外，还包括键盘、LED显示电路及看门狗电路等，系统硬件电路原理图如图2所示。
按键用于对终端进行参数设置。
4位LED显示器可以显示现场的温度数据。
方便相关人员现场读取。
为了实现可靠的复位信号，并且能在计算机受到干扰，程序不能正常运行时自动产生复位信号。
5科技资讯科技资讯S I N &T N OLOGY I N FORM TI ON 2008N O.23SCI ENC E &TEC HNO LO GY I N FO RM A TI ON 信息技术1研究意义与应用前景SM S(短消息业务)是G SM 提供的不需要建立端到端连接的业务。
在一些实时性要求不高、数据传输量较小的远程监控系统中,为了节省线路投资提高监控单元安装的灵活性,可以利用GSM 短消息作为数据传输的媒介,构成一个经济实用的远程监控网络。
系统设计的思路是利用手机短信实现对远程监控设备智能控制和信息交流,系统主要由现场采集端、远程控制终端和GSM 网络三大部分构成,其基本结构如图1所示。
2T C 35i 模块简介西门子公司的T C35i 模块是一个支持中英文短信息的GSM 模块,工作在GSM 900/1800M Hz 双频段,可传输语音和数据信号。
T C35i 的数据接口通过AT 命令可双向传输指令和数据,可选波特率为300bi t /s ～115kbi t /s 。
它支持Te xt 和PDU 格式的SM S 。
它由供电模块(ASI C)、闪存、ZI F连接器、天线接口等6部分组成。
TC 35i 模块有40个引脚,通过一个Z I F(零阻力插座)连接器引出。
这40个引脚可以划分为5类,即电源引脚、数据输入/输出引脚、SI M 卡引脚、音频接口和控制引脚。
3系统硬件设计在整个系统中,TC 35i 远程控制终端是我们设计的主要内容,主要由电源电路、启动电路、SI M 卡接口电路和UAR T 通信接口电路等几部分组成。
3.1电源电路接口设计TC 35i 的第1～5引脚是正电源输入脚,推荐值是4.2V,第6～10引脚是电源地。
必须注意:模块最低工作电压不能低于3.3V ,否则电压将会跌落,从而导致T C35i 停止工作。
因此,应采用尽可能短的扁平柔性FFC 电缆连接模块和ZI F 座,长度不要超过20c m 。
基于TC35模块的GSM远程控制系统的设计摘要随着GSM(Global System for Mobile munication)移动通信网络的迅速普及和竞争的日益激烈，新技术和新业务的开发和应用已经提到一个十分重要的位置。
短消息业务（SMS）作为GSM 网络的一种基本业务，已得到越来越多的系统运营商和系统开发商的重视，基于这种业务的各种应用也蓬勃发展起来。
本文提出了一种基于GSM 短消息的远程控制系统，在给出系统的总体设计的基础上，设计了系统的硬件和软件，并对其应用领域作了一些探讨和研究。
系统以GSM 网络作为远程信号的传输平台。
对GSM 网络体系结构作了详细的讲解，并且着重讲述了对于本课题相当重要的短消息业务的通信原理。
数据的传输方式主要是短消息方式，系统中采用PDU 模式，对短消息的PDU 编码和解码进行详细的讲述。
短消息的接收和发送是通过AT 指令来实现的，讲述了常见的AT 指令及其使用方法。
系统的硬件设计中，对主要硬件TC35 和MSP430F149 单片机及其外围电路进行了详细的讲述。
系统分为两个部分进行设计——控制中心站和远程控制分站：控制中心站硬件包括一台PC 机，GSM 通信模块TC35，两者通过RS232 连接；远程控制分站硬件包括GSM 通信模块TC35，MSP430F149 单片机，显示单元，各种传感器和数据采集与处理单元。
系统的软件设计包括控制中心站软件设计和远程控制分站软件设计。
远程控制分站软件设计中运用IAR 公司为MSP430 系列单片机开发的C430 集成开发环境和C 语言调试器作为程序开发工具，其软件包括单片机初始化、主程序、信号采集中断程序、通过串口的短消息接收和发送程序。
论文的最后部分以GSM 短消息的远程控制系统为基础，结合温度检测技术设计出一套基于GSM 的远程温度控制系统，并给出了此系统应用领域的一些探讨和研究。
关键词：MSP430,GSM，TC35,远程控制，AT指令AbstractAlong with rapid popularization and furious petition of GSM net work ,research and application of new technology and new operation have been mentioned to a quite important position. SMS as a basic service of GSM network has been attented by more and more system operator anddeveloper ,and kinds of applications based on this service have been rapid developed .This paper present a remote monitoring system based on GSM-SMS, this paper first presents the system design as a whole, then presents the hard ware and software design of system, at last presents some discussions and investigation in applying field.In this system GSM network is a medium for transmitting the remote signal, it presents detailed explanation of GSM network‘s system structure and emphasizes the munication principle that is important for the task. The mode of transmitting data is most SMS. PDU mode is used during transmitting SMS. It presents en cording and decoding of SMS PDU mode. Transmitting and receiving SMS is realized by using AT mand. It presents the familiar AT mand and using method.It presents TC35 and microchip MSP430F149 MCU and peripheral circuit during design of system hardware. Hardware of system includes two parts: the monitoring center and the remote monitoring station. It consists of a puter and a TC35 munication module of GSM in the monitoring center .puter and TC35 are joined by RS232. It includes a TC35 munication module of GSM, a MSP430F149 MCU, a display part and a gathering data part.It includes the monitoring center software and the remote monitoring station software in design of system software. The remote monitoring station software is designed with C430 integration developing environment that IAR designed forMSP430 single chip and C-language debugger. It includes single chip initialization and main program and interrupt of gathering signal and SMS receiving and transmitting program through the serial port .In the end of the paper, it presents a remote temperature monitoring system based on GSM, using the designed system of remote monitoring system based on GSM-SMS and technique of measuring temperature. And then presents any discussions and investigation in applying field.Keywords:GSM; SMS; remote monitoring; PDU mode; ATmand;MSP430目录摘要IAbstractII目录IV前言- 1 -1 总体方案与论证- 3 -1.1 设计方案模块- 3 -1.2 无线通信模块- 4 -1.3控制单元模块的选择- 4 -1.4 电源模块的选择- 5 -1.5 系统总体框架- 5 -2 系统硬件模块设计- 7 -2.1 电源及复位电路的设计- 7 -2.1.1 MSP430电源模块的设计- 7 -2.1.2 TC35的电源模块- 8 -2.1.3、复位电路- 9 -2.2 串口通信模块设计- 9 -2.3 GSM模块接口设计- 10 -2.3.1、GSM模块简介- 10 -2.3.2 GSM模块接口设计- 11 -2.3.3 指示灯电路- 12 -2.3.4 SIM卡电路- 13 -2.4 串行存储器的设计- 14 -2.5 采集系统模块设计- 15 -2.6 外部继电器控制模块设计- 16 -2.7 单片机模块的设计- 17 -3系统软件设计- 21 -3.1串口程序设计- 22 -3.1.1串口初始化程序- 22 -3.1.2中断服务程序- 23 -3.2 存储程序设计- 25 -3.2.1写操作- 25 -3.2.2读操作- 27 -3.3短消息程序设计- 29 -3.3.1 AT命令介绍- 29 -3.3.2 短消息的设置- 33 -3.4信息采集控制程序设计- 38 - 总结- 40 -致- 41 -参考文献- 42 -附件- 43 -附件一：系统总电路图- 43 -前言短消息业务(SMS)作为GSM(GlobalSystem for Mobile munication)网络的一种基本业务，以其连接简单、费用低廉、覆盖围广、实现方便等优点得到越来越多的系统运营商和系统开发商的重视，基于短消息业务的各种应用也蓬勃发展起来。
毕业论文论文题目基于GSM模块TC35的短信远程家电控制系统系别电子信息工程系专业电子信息工程班级学号学生姓名指导教师〔签名〕完成时间年月摘要随着GSM(Global System for Mobile communication)移动通信网络的迅速普及和竞争的日益剧烈，新技术和新业务的开发和应用己经提到一个十分重要的位置。
短消息业务(SMS )作为GSM 网络的一种根本业务，已得到越来越多的系统运营商和系统开发商的重视，基于这种业务的各种应用也蓬勃开展起来。
本文以GSM 移动网络作为信息传输平台，设计了一个通过短消息进行远程家电控制的组件。
短消息遵循GSM的标准AT指令集，这里着重介绍了和本课题相关的几条AT 指令，同时采用了支持中文的PDU编码方式。
本课题完全实现了标准的PDU编码和解码功能。
具体实现将在软件设计局部进行详细的描述。
本课题的任务是实现一个控制组件，用户可以通过发送短信对家用电器进行远程ON/OFF控制。
控制组件主要由GSM模块TC35、液晶显示LCD12864、单片机AT89S52及继电器T73-5V组成。
硬件设计局部中对TC35、LCD12864、AT89S52及其外围电路进行了详细的描述。
控制组件由主程序、按键控制程序、液晶显示初始化程序、串口接收中断效劳程序、定时器中断效劳程序等功能模块组成。
其中主程序负责和TC35进行短消息收发，LCD12864负责显示TC35的工作状态。
串口接收中断效劳程序和定时器中断效劳程序共同完成串口数据的接收。
串口数据接收和短信检测是本软件的两个难点问题，软件设计局部将对这两个问题进行了详细的描述。
本设计中，以发光二极管模拟家用电器为被控对象，成功的实现了对发光二极管的远程开启与关闭的控制，而且当发光二极管开启/关闭成功时模块会自动发送一个信息到发送方以确保开启/关闭成功。
同时系统还增加了十三个按键〔复位、拨号/接听、挂机、数字键0~9〕。
由此可见，基于GSM模块西门子TC35短消息的短信远程家电控制系统，不仅克服了远程家电控制系统费用高、控制时间长等的缺点，而且具有良好可扩展性和实用价值，还可以当作家庭使用。
小区远程报警系统（TC35i）随着人们生活水平的提高，各种智能化的小区拔地而起。
与此同时，小区的安全防范问题提到了小区业主和物业公司的议事日程上来，于是设计实时、可靠、管理操作方便的小区远程报警系统是目前亟待解决的问题。
本文利用GSM移动通信网络的短消息业务和移动通信模块设计了一种小区远程报警系统。
为了实现远程报警，报警终端与监控中心之间的通信联系是必不可少的。
由于远程报警监控系统的特殊性，无线通信是最佳的通信方式。
从系统对频率资源的利用及系统组网方式的角度考虑，报警系统所用的通信方式一般有以下几种:固定频率通信方式、集群移动通信方式和蜂窝移动通信方式。
其中,前两种分别采用单一频率和共用频率进行通信，均有一定的缺陷。
蜂窝移动通信方式的核心概念就是频率复用，即多个用户共用一组频率，同时，多组用户在不同的地方仍可以使用该组频率进行通信，从而大大提高了频率的利用率。
因此，组建远程报警系统使用最广泛的是以TDMA方式为核心的GSM蜂窝网。
1 小区远程报警系统设计1.1 系统组成与工作原理小区远程报警系统由报警终端和监控中心两大部分组成。
报警终端以AT89C52单片机为核心，实现对各路模拟输入量的数据采集和监控，采集到的警情信息经过单片机处理后，通过RS-232异步串行通信接口写入TC35i移动通信模块，移动通信模块再通过AT命令和GSM网络的短消息中心以短消息的形式与报警监控中心进行通信。
监控中心在收到报警信息并依据协议对报警信息进行处理后，发出报警信号。
系统采用主从式结构，移动通信模块通过RS-232接口与计算机相联，构成监控中心，放在小区门卫值班室内，当有报警信息时发出报警信号，并在计算机显示器上显示报警点及其信息。
而报警终端则放在需设置的报警点上（小区业主户内），主机（监控中心）和从机（报警终端）之间通过GSM移动通信网络进行通信。
系统组成框图如图1所示。
1.2 TC35i移动通信模块及外围电路设计由西门子公司推出的最新无线通信模块TC35i性价比很高，有国内的无线电设备入网证，功能上与TC35 兼容、设计紧凑、大大缩小了用户产品的体积。
单片机控制GSM模块（TC35I）电路设计
虽然单片机和TC35I模块都是TTL电平，但是TC35模块输入输出的TTL正电平逻辑不是+5V，而是+2.9V，但是单片机的输入输出的TTL正电平逻辑是+5V，所以如果直接将TC35I的RX,TX与单片机的TX,RX对应连接后，当然也要连接GND，是不会通信的，因为电平不统一。
解决方法;
1.给单片机的RX TX的IO口加上拉电阻，也就是分压，叫它那两个IO的电压等于2.9V左右，和GSM模块匹配。
2。
给GSM模块上面的RX,TX加OC门驱动，提高电压。
3。
单片机和GSM模块上面如果都有DB9(串口)和MAX232，那幺可以直接将单片机的DB9和GSM模块的DB9上面的2-3.3-2.5-5这样连接。
OC门主要用于3个方面：
1、实现与或非逻辑，用做电平转换，用做驱动器。
由于OC门电路的输出管的集电极悬空，使用时需外接一个上拉电阻Rp到电源VCC。
OC门使用上拉电阻以输出高电平，此外为了加大输出引脚的驱动能力，上拉电阻阻值的选择原则，从降低功耗及芯片的灌电流能力考虑应当足够大;从确保足够的驱动电流考虑应当足够小。
主品设计与实现∥…～‰。
．ｗ懈ｗ・翻嘲，—协ｇ・∞ｍ。
舶磁獬越－—————————————————————————————————————————————二２００８４基于ＧＳＭ模块ＴＣ３５１的远程报警和控制装置的研制彭宇平１林喜荣１李建荣２１、清华大学深圳研究生院工程学部，深圳，５１８０５５２、阳江纳安科技有限公司，广东，５２９５００【摘要】结合保险柜远程报警和开启的应用背景，研制了利用单片机ＡＴ８９５５２控制ＧＳＭ模块ＴＣ３５Ｄ＇Ｘ短消．Ｅ－（ＳＭ５）的方式进行报警和控制的装置。
振动信号触发单片机外部中断，在中断处理程序中控制ＴＣ３５Ｉ向外发送预先存储在ＳＩＭ卡中的报警短消．Ｅ－；用户发来的控制短信触发单片机的串行中断，单片机读取收到的短信并进行解析处理。
装置结构简单、传输可靠，稍做改进即可应用于多种需远程交互的场合。
【关键词】ＴＣ３５ＩＡＴ８９５５２短消息远程报警远程控制一、引言随着短消息服务（ＳＭＳ）和通用分组无线服务（ＧＰＲＳ）等数据业务的发展，ＧＳＭ无线网络应用于机电产品和工业控制领域的趋势不断扩大，各种以ＧＳＭ网为传输平台的数据采集及远程监控系统方案和产品也不断出现。
例如，在现代家庭的环境安全监测和家用电器的控制上，利用ＧＳＭ网络既可实现对盗情、燃气泄漏及火警等的监测，并以短消息方式向主人发出警报；又可发送短消息对家用电器例如空调、电视、音响、微波炉等进行遥控”’。
ＧＳＭ网络信号覆盖面积广、网络接入灵活、无需布线，打破了距离的限制，从而可以实现全国乃至全球漫游监控嘲。
短消息（ＳＭＳ）利用信令信道传输，直接把要发的信息加上目的地址发送到短消息服务中心，由服务中心再发给终端。
短消息容量有限（每条短信内容最多１４０个字节），适于传输小流量的数据；由于建立时间较长，传送过程要受短消息服务中心服务器繁忙程度的影响，因而适于非连续性和实时性要求不太高的传输场合。
短消息传输具有实现简单，通信成本低的优点。
本研究在保险柜远程报警和远程开启的应用背景下，结合其传输数据少和非连续性工作的应用特征，研制了利用５ｌ系列单片机控制ＧＳＭ模块ＴＣ３５Ｉ以短消息一８一（ＳＭＳ）的方式进行远程报警和开启的装置。
装置中单片机以中断方式检测传感器的振动信号，通过串口与ＧＳＭ模块通信以控制其启动和短信的收发、解析等。
本装置结构简单、传输可靠，稍做改进即可应用于多种需远程交互的场合。
二、系统方案设计系统主要由振动传感器、单片机ＡＴ８９５５２和ＧＳＭ通信模块ＴＣ３５Ｉ组成，其系统结构如图１所示。
网笼传感器｝＝＝＝刽单片机ｆ李刊ＧｓＭ模块Ｌ＝ｄｓｉＭ（５ｖ）电源（４．２Ｖ）匪卿图１系统方案示意图单片机ＡＴ８９５５２”足装置的主控单元，具有８ｋ字节可在系统编程Ｆｌａｓｈ，２５６字节ＲＡＭ，３２位Ｉ／０口线，三个１６位定时器斛数器，—个６向量２级中断结构，全双工串行口。
ＧＳＭ模块ＴＣ３５１ｔ４１实现短信收发的通信功能，ＴＣ３５Ｉ的数据接口通过Ａ喻令可双向传输指令和数据，它支持Ｔｅｘｔ和ＰＤＵ格式的短消息，可通过Ａ７ｒ命令实现重启和故障恢复。
振动传感器采用固态加速度检测器件，万方数据－＿。
‘－Ｈ婴！＿・————＿—＿—＿＿—－・－＿－－・—－－＿－＿・＿－—＾－・＿－・－＿・－＿－＿・－・－＿－・＿・・＿＿。
‘’。
‘。
’‘。
‘’‘”ｏ‘ｏ。
’‘’。
’‘’‘’ｏ。
‘’’‘“’’—’‘”’‘。
‘‘‘。
’‘’１’‘‘—。
‘。
‘‘‘—‘。
‘…¨■●ｒ一●…～—■＇■《’二黧燃既对振动有很高的检测灵敏度，又能抑制周围环境的声音信号，具有很强的抗干扰能力，同时具备灵敏度可调和信号输出延时可调功能。
系统的工作原理是：传感器检测到符合设定灵敏度的振动信号后，输出一定延时的低电平信号，此信号可直接触发单片机的外部中断，从而控制ＴＣ３５Ｉ向外发送预先存储在ＳＩＭ卡中的报警短信；当ＴＣ３５Ｉ模块接收到用户发来的控制短信时，短信到达提示会触发单片机的串行中断，让单片机读取收到的短信并进行一定的解析处理。
三、系统硬件电路设计系统的正常运行需要各种外围电路的配合，按照功能可分为电源电路、通信控制电路和其它电路。
１、电源电路电源电路为单片机、传感器和ＴＣ３５Ｉ模块提供各自所需的电压。
稳定可靠的电源设计是保障ＴＣ３５Ｉ模块正常工作的关键。
单片机和传感器的正常供电电压要求为５Ｖ，ＴＣ３５Ｉ的供电电压为３．３Ｖ一４．８Ｖ，推荐值为４．２Ｖ，超出此范围后会导致模块关闭，同时供电电流要求最高可达到２．５Ａ，且在峰值电流时压降不能大于４００ｍＶ，这就要求电源的内阻和线路电阻必需小于１６０ｍｆＩ。
为了达到上述供电要求，选用了３Ａ电流输出降压开关型集成稳压芯片ＬＭ２５７６＇”，电源电路如图２所示，输入电压为９Ｖ．１２Ｖ，一路降压成５Ｖ供单片机和传感器电路，一路由ＡＤＪ型ＬＭ２５７６调节（图中Ｒ７和Ｒ８组成的分压反馈网络）成４．１７Ｖ供ＴＣ３５Ｉ。
、图２电源电路用ＬＭ２５７６设计电源时只需要用到４个外围器件。
输入电容ＣＩＮ会影响到电源输出端低频交流波纹和延期时间，同时防止在输入端出现大的瞬态电压，宜选用低ＥＳＲ值高耐压值（１６－－２５Ｖ），大容量（４７０ＵＦｌ）２万方数据上）的铝或钽电容。
续流二极管Ｄ１不能用普通整流管，采用大电流的肖特基二极管开关速度快、正向压降低、反向恢复时间短，可改善效率。
储能电感Ｌ１要求有高的通流量和对应的电感值，电感的直流通流量直接影响输出电流，较高的电感也能改善少许效率。
根据ｄａｔａｓｈｅｅｔ中的电感选择曲线，１００斗Ｈ的电感值是合适‘的。
输出电容ＣＯＵＴ用来输出滤波以及提高环路的稳定性，同样宜选用高耐压、大容量、低ＥＳＲ的电容。
另外值得注意的是在布局时各器件应尽量靠近ＬＭ２５７６，同时走线应尽可能直、短、粗以降低内阻。
２．通信控制电路通信控制电路主要完成单片机、ＴＣ３５Ｉ模块和Ｓｌｂｌ卡之间的连接和控制功能，如图３所示。
单片机的Ｐ１．２管脚与模块的点火端ＩＧＴ相连，启动模块的时序为：在ＶＢＡＴｒ＋脚的电平上升达到３．０Ｖ后１０毫秒，拉低ＩＧＴ线的信号电平（ＩＧｌ哦的电平跌落时间不超过１ｍｓ），该ＩＧｌ：线的低电平信号必须维持最少ｌＯＯｍｓ。
在ＩＧＴ线信号转换区间必须保证ＶＢＡＴｒ＋的电压不能低于３．０Ｖ。
ＴＣ３５Ｉ的数据接口采用串行异步收发，工作在ＣＭＯＳ电平（２．６５Ⅵ，数据接１：３配置为８位数据位、１位停止位、无校验位，默认波特率为９６００ｂｐｓ。
ＴＣ３５Ｉ的接口电路使用了９针串口的全部引脚，使其在和蜂窝设备通信时可获得多种控制信号，但在和单片机通信时只需要用到其中的ＴＸＤ０和ＲＸＤ０两个引脚。
值得注意的是ＴＣ３５Ｉ是作为数据通信设备，因此其和单片机通信连接时是ＴＸＤ０接ＴＸＤ，ＲＸＤ０接ＲＸＤ，不能交叉。
此外，单片机的串口是ＴＴＬ电平，而ＴＣ３５Ｉ是采用ＣＭＯＳ电平，理论上应接电平转换器件，但在低波特率，小数据通信的情况下也可以不接。
图３通信控制电路一９一群——一驯蝌蝴惜伊的借‰谢渖－Ｉ——————————————————————————＿——————————————一产品设计与实现眠，２００８４ＴＣ３５Ｉ在ＺＩＦ连接器上为ＳＩＭ卡接口预留了６个引脚，所添加的ＣＣＩＮ引脚用来检测ＳＩＭ卡支架中是否插有ＳＩＭ卡。
当插入ＳＩＭ卡，该引脚置为高电平，系统方可进入正常工作状态。
但是目前移动运营商所提供的ＳＩＭ卡均无ＣＣＩＮ引脚，所以在设计电路时将引脚ＣＣＩＮ与ＣＣＶＣＣ相连。
３，其它电路包括单片机的复位和晶振电路、单片机外扩ＥＥＰＲＯＭ存储器电路、ＴＣ３５Ｉ信号指示灯和单片机控制的系统状态指示灯电路，在此不再赘述。
四、系统功能与程序设计装置的远程报警和开启功能通过软件控制实现，在使用装置前需准备好一张已开通的ＧＳＭ网ＳＩＭ卡，并在手机终端上向ＳＩＭ卡第一个电话本位置存入报警的目的手机号码（无＋８６），此号码也是用户进行远程开启时的唯一有效号码；向ＳＩＭ卡的第一个短信存储位置存人欲发送的报警短信内容。
将设置好的ＳＩＭ卡装入装置并上电后，装置即可按程序设计的流程运行。
程序在ＫＥＩＩ焦成环境下用Ｃ５１语言编写和调试，程序主要由三部分代码组成：启动与初始化、报警监控、远程开启与控制。
１，启动与初始化装置上电后首先必须对单片机、系统变量等进行初始化，然后通过拉低ＩＧＴ启动ＴＣ３５Ｉ，并通过发送ＡＴ命令进行模块的初始化设置，初始化流程如图４所示。
图４初始化流程图单片机的初始化包括设置波特率、设置外部中断（电平触发方式）和串口中断等，ＴＣ３５Ｉ的初始化包括设置短信到达时提醒方式、接收短信的存储位置、电话薄的寻址位置等，初始化过程中用到的ＡＴ命令详见表１．２、报警监控流程当振动传感器检测到设定强度的振动后，发送一个一１０一万方数据低电平信号到单片机ＩＮｒ嗍，从而引起单片机的外部中断，进而控制ＴＣ３５Ｉ向外发送存在ＳＩＭ卡中的短消息到机主手机报警。
由于传感器的低电平延时１秒，为了避免其间的重复中断，在中断处理中先关闭外部中断，延时一段时间后再开中断，其流程如图５所示。
高电平图５报警流程图３，远程开启与控制装置的主要特色是设计了机主用手机通过发送特定格式的短消息实现保险柜远程开启和修改密码的功能。
装置的ＥＥＰＲＯＭ存储芯片２４Ｃ０２中预先存人开锁密码，机主可用短信发送密码进行远程开锁，也可对存储的密码通过短信进行修改。
其工作流程如图６所示。
图６远程开启与控制流程图发短信报警时采用的是ＰＤＵ模式，程序中预先定义好短信内容的ＰＤＵ串，以实现中文短信的发送；而在接收短信时，要求有效短信内容仅为数字和字母，因此采用的是ｒＩ．ＥｘＴ模式，这样避免了复杂的汉字编码和ＰＤＵ编码的转换问题。
收发短信的处理是通过ＡＴ命令来实现的，其中用到的ＡＴ命令如表１所示。
