1成套配电柜安装方案设计

配电柜安装施工组织设计方案配电柜安装施工方案编制：审核：审批：目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属成套配电柜安装方案。

配电柜总共71台。

所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。

配电柜采取落地式安装。

2 编制依据2.1 电气施工图。

2.2 电气装置安装施工及验收规范。

2.3 《建筑电气通用图籍》（92DQ3）。

2.4 《建筑电气安装分项工程施工工艺标准》。

3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

3.1.1.4 基础槽钢用10#槽钢，应有产品合格证。

3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。

3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。

3.1.3.3 安装配电柜时，抹灰、喷浆及油漆应全部完成。

3.2 施工部署主楼和西副楼的配电柜由水电一队安装，东副楼的配电柜安装由水电二队安装。

1 建筑电气工程施工方案1.1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1.1.1施工准备1.1.1.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。

2、施工方案、技术、安全、消防措施落实。

1.1.1.2材料要求1、设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

2、设备有铭牌，注明厂家、型号。

3、安装使用材料：（1）型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

（2）镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

（3）其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。

（4）配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。

（5）导线电缆的规格型号必须符合设计要求，有产品合格证。

1.1.1.3主要机具1、吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝强、麻强索具等。

2、安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3、测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。

4、防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

5、其他工具：桶、刷子、灰铲、工具箱、高凳等。

1.1.1.4作业条件1、盘柜屏台所有房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。

2、喑装配电箱随土建结构预留好安装位置。

3、明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。

4、土建基础位置、标高、埋件符合设计要求。

5、施工准备工作完，施工图纸、设备技术资料齐全。

施工组织、技术、质量安全措施完善。

高低压配电柜安装方案一、概述高低压配电柜是电力系统中一种重要的电力配电设备，用于将电力能源分配给不同的负载。

合理的安装方案可以确保高低压配电柜的正常运行和安全性。

本文将探讨高低压配电柜的安装方案。

二、选址与环境条件1. 选址高低压配电柜的选址应考虑以下因素：- 便于供电线路的引入；- 与负载接近，减少功率线路损耗；- 避免污染源，防止柜体受损。

2. 环境条件高低压配电柜的环境条件要满足以下要求：- 温度：通常不超过40℃，并保持稳定；- 湿度：相对湿度不超过50%；- 通风：应有良好的通风系统以保持柜内温度良好。

三、安装步骤1. 设计方案在安装高低压配电柜之前，需要进行设计方案的制定。

设计方案应涵盖以下内容：- 所需配电柜的数量和型号；- 配电柜的布局和尺寸；- 电力线路的设计和布线。

2. 安装准备- 检查所有安装设备的完整性和质量；- 根据设计方案准备所需工具和材料；- 清理安装现场，确保安全。

3. 安装电力线路- 根据设计方案进行电力线路的布线；- 确保电力线路的接线牢固可靠；- 遵循相关电气安全规范。

4. 安装高低压配电柜- 根据设计方案将配电柜安装在合适的位置上；- 将高低压配电柜与电力线路正确连接；- 确保所有连接牢固可靠。

5. 连接负载- 根据设计方案将负载连接到高低压配电柜上；- 检查负载的连接情况，确保没有松动或异常情况。

6. 调试和测试- 进行全面的系统调试和测试，确保高低压配电柜的正常工作；- 检查保护装置的运行情况；- 测试各个回路的电流、电压等参数。

7. 安全措施- 安装过程中，应穿戴符合要求的防护用具；- 在操作过程中，注意防止触电和短路事故的发生；- 安装完成后，设立明显的警示标识。

四、安全注意事项1. 在安装高低压配电柜时，务必确保断电并遵循相关安全规范；2. 操作人员应具备相关的电气知识和专业技能；3. 安装现场应保持整洁，并及时清理施工垃圾；4. 定期检查和维护高低压配电柜，确保其正常运行和安全性。

1.1.1成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于1.5mm，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。

2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。

配电柜下部端子排，离地宜大于350mm。

3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。

1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。

2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口。

3低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。

4单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。

找正时采用0.5mm铁片进行调整，每处垫片最多不能超过３片。

然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般若无要求时，低压柜钻Φ12.2孔，高压柜钻Φ16.2孔，分别用M12、M16镀锌螺丝固定。

5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。

1.1.1.3基础型钢安装1调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。

2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方不能超过３片。

然后将基础型钢架、预埋铁件、垫片用电焊焊牢。

因配电箱安装质量要求高，为了确保施工速度和质量，要求各施工人员严格遵照以下规范要求进行安装。

1．依照设计要求和国家规范规定进行安装。

2．箱、柜应按产品说明出进行保管。

3．安装前应检查箱、柜、元件型号、规格是否符合设计要求，对产品技术文件不齐全、设备有损伤、附件、备件不齐全、不合格产品不得进行安装。

4．与配电箱、柜安装有关的建筑物必须具备安装条件，室内地面工作结束，屋顶、楼板施工完毕，不得渗漏。

对箱、柜有影响的装饰工作全部结束，方可进行安装。

5．重要的仪器，特殊要求的元件应采取相应的防护措施，安装前应将高精度、高灵敏度的仪器、仪表撤下单独保管，待箱、柜安装完备后，再进行安装。

6．悬挂式配电箱的安装。

①首先根据安装高度，位置及配电箱孔尺寸埋设好金属膨胀螺柱 (根据实际需要，可选择钢膨胀螺母进行紧固)。

②安装配电箱时，用水平尺放在箱顶上，测量箱体是否水平如果不平，可调整配电箱的以达到要求。

③在箱体的侧面用磁力吊线锤，测量配电箱上下端与吊线的距离，如果相等，说明配电箱装得垂直，否则应查明原因，并进行调整。

④用卷尺检测箱面与安装面平行与否，否则应加垫片进行调整。

⑤配电箱安装垂直误差不应大于 3MM，配电箱上应注明用电回路名称。

7．暗装式配电箱安装①箱体与墙体接触部分(套箱)应刷防锈漆。

②配电箱的宽度超过 300MM 时，箱上应加过梁 (根据实际箱体宽度，在箱体上部用钢筋或角钢，槽钢进行承重)避免安装后受压变形。

③套箱与电气线管接地跨接应符合规范要求，并防腐良好。

④放入配电箱时应使其保持水平和垂直，应根据箱体的结构形式和墙面装饰后度来确定突出墙体尺寸。

⑤配电箱安装前，应对箱体和线管的预埋质量进行检查，确认符合设计要求后，再进行盘的安装。

⑥安装配电箱时，先清除杂物，补齐护帽，检查盘面安装的各种部件是否齐全，完好、牢固。

⑦配电箱安装的垂直误差不大于 3MM，盘面应垂直，边缘应横平竖直。

8．落地式配电柜安装①一律采用 16＃槽钢搁高安装。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

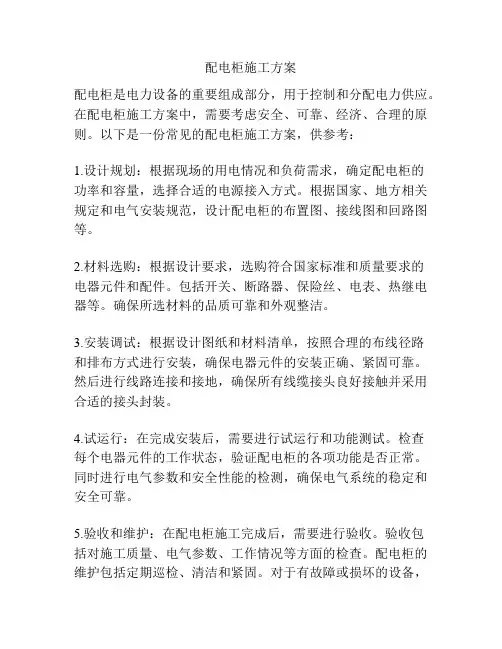

配电柜施工方案配电柜是电力设备的重要组成部分，用于控制和分配电力供应。

在配电柜施工方案中，需要考虑安全、可靠、经济、合理的原则。

以下是一份常见的配电柜施工方案，供参考：1.设计规划：根据现场的用电情况和负荷需求，确定配电柜的功率和容量，选择合适的电源接入方式。

根据国家、地方相关规定和电气安装规范，设计配电柜的布置图、接线图和回路图等。

2.材料选购：根据设计要求，选购符合国家标准和质量要求的电器元件和配件。

包括开关、断路器、保险丝、电表、热继电器等。

确保所选材料的品质可靠和外观整洁。

3.安装调试：根据设计图纸和材料清单，按照合理的布线径路和排布方式进行安装，确保电器元件的安装正确、紧固可靠。

然后进行线路连接和接地，确保所有线缆接头良好接触并采用合适的接头封装。

4.试运行：在完成安装后，需要进行试运行和功能测试。

检查每个电器元件的工作状态，验证配电柜的各项功能是否正常。

同时进行电气参数和安全性能的检测，确保电气系统的稳定和安全可靠。

5.验收和维护：在配电柜施工完成后，需要进行验收。

验收包括对施工质量、电气参数、工作情况等方面的检查。

配电柜的维护包括定期巡检、清洁和紧固。

对于有故障或损坏的设备，及时更换和修理。

6.安全措施：在配电柜施工过程中，需要注意安全措施。

如佩戴好防护用品，确保施工现场的通风良好，防止火灾和电击等事故的发生。

同时，在操作过程中遵循电气安装规范，避免操作失误和意外事故。

总结：配电柜施工方案要考虑很多因素，如电气设计、材料选购、安装调试、试运行、验收和维护等。

只有合理而标准的施工方案，才能保证配电柜的正常工作，提供稳定和安全的电力供应。

高低压配电柜安装方案1. 引言高低压配电柜是工业领域中常见的电气设备，主要用于控制和分配电力。

本文档旨在提供一份高低压配电柜的安装方案，包括材料准备、设备安装、电气连接和安全注意事项等方面的内容。

2. 材料准备在进行高低压配电柜安装之前，需要准备以下材料和工具： - 高低压配电柜 - 立柱和底座 - 安装螺栓和螺母 - 电缆和线槽 - 电气工具（如螺丝刀、钳子、电动螺丝刀等） - 隔离开关 - 保险丝和熔断器 - 安全标识和警示标志3. 设备安装1.在安装高低压配电柜之前，首先需要选择合适的安装位置。

安装位置应远离易燃材料和其他危险源，并保证通风良好。

2.根据厂家提供的安装图纸和指导书，安装立柱和底座。

使用安装螺栓和螺母将立柱固定在底座上，确保立柱稳固。

3.将高低压配电柜放置在立柱上，并使用螺栓和螺母将其固定。

4.安装隔离开关和保险丝等附件，根据电路设计要求进行连接。

5.对配电柜进行必要的接地处理，确保接地良好。

4. 电气连接1.在进行电气连接之前，务必先切断主电源，并使用安全标识和警示标志提醒他人。

2.根据电路设计图纸，进行电缆铺设和线槽安装。

注意保持电缆和线槽的整洁，并避免过度弯曲。

3.根据电缆规格和连接要求，将电缆连接到相应的设备和端子上。

确保连接牢固，并进行必要的绝缘处理。

4.在连接电缆之前，检查每个接线端子，确保接触良好，并使用绝缘胶带或绝缘套管保护暴露的导线末端。

5.检查所有电气连接，确保没有错误或松动的连接。

确保每个电气元件和开关都正常工作，并完成所需的调试和测试。

5. 安全注意事项1.在进行高低压配电柜安装前，请确保拥有相关专业知识或得到专业人员的指导。

2.在进行任何电气连接之前，务必切断主电源并贴上相应的警示标志。

3.在进行安装过程中，佩戴防护眼镜和手套，避免触摸带有电流的设备。

4.安装配电柜时，确保工作场所干燥，并远离易燃材料和其他危险源。

5.在进行电缆连接之前，确保电缆规格和设备要求相符，并注意正确接线顺序。

成套配电柜施工方案成套配电柜施工方案一、施工准备工作：1.组建施工团队，明确负责人和各成员的职责，并制定施工计划和进度表。

2.准备施工所需工具、设备和材料，并检查其质量和数量是否符合要求。

3.对施工区域进行清理和标志，确保施工期间的安全和通畅。

4.了解施工现场的环境和安全要求，制定相应的安全措施和应急预案。

二、施工步骤：1.确定配电柜的位置和安装方式，设计相应的基础和支撑结构。

2.按照设计方案进行配电柜的预埋和安装，保证其与电气设备之间的连接牢固可靠。

3.连接配电柜与电源线，确保电力供应的稳定和安全。

4.根据设计要求，安装配电柜的配线和接线模块，确保电路的通畅和互联互通。

5.进行配电柜的接地和绝缘测试，确保其符合国家相关标准和要求。

6.进行配电柜的调试和试运行，检查各个功能是否正常运作。

7.对已安装的配电柜进行检查和清理，消除可能存在的安全隐患和故障。

三、施工注意事项：1.严格按照设计图纸和规范要求进行施工，确保施工质量和安全。

2.在施工过程中，及时沟通和协调各方的工作，避免出现相互影响和冲突。

3.严格遵守电气安全操作规程，做好防火、防爆和防雷等相关工作。

4.施工现场要保持整洁、有序，设立明显的安全警示标志，确保工作人员的安全。

5.对施工过程中出现的问题和难题，及时汇报并寻求解决方案。

6.施工完成后，对施工现场进行清理和检查，确保施工质量和安全达到要求。

四、施工质量控制：1.采用优质的材料和设备，确保施工质量和可靠性。

2.按照设计图纸和规范要求进行施工，避免出现错误和偏差。

3.设置质量检查岗位，对施工过程中的关键环节进行抽查和监督。

4.进行严格的施工记录和验收，确保施工过程和结果的可追溯性。

五、施工进度控制：1.根据施工计划和进度表，合理安排施工人员和材料的供应。

2.进行施工进度的跟踪和报告，及时调整施工方案和资源配置，保证施工进度的顺利进行。

3.对可能影响施工进度的风险和问题，制定相应的应对措施和补救计划。

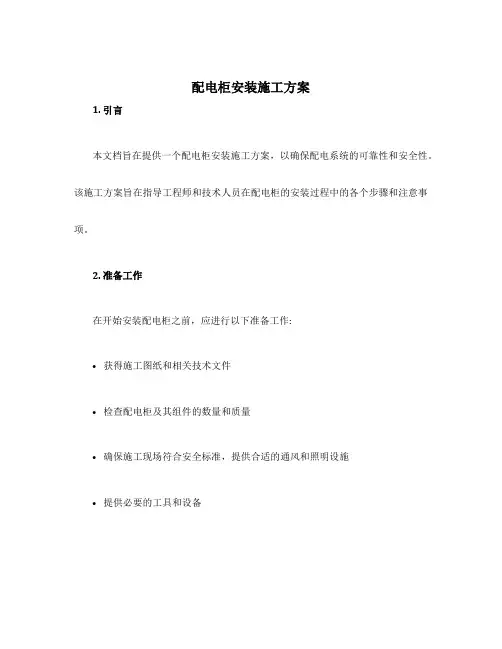

配电柜安装施工方案1. 引言本文档旨在提供一个配电柜安装施工方案，以确保配电系统的可靠性和安全性。

该施工方案旨在指导工程师和技术人员在配电柜的安装过程中的各个步骤和注意事项。

2. 准备工作在开始安装配电柜之前，应进行以下准备工作:•获得施工图纸和相关技术文件•检查配电柜及其组件的数量和质量•确保施工现场符合安全标准，提供合适的通风和照明设施•提供必要的工具和设备3. 安装步骤3.1 定位和标记安装位置根据施工图纸和相关技术文件，确定配电柜的安装位置。

1.使用测量工具和水平仪确定准确位置。

2.使用标记工具标记支架安装孔的位置。

3.2 安装支架配电柜的支架是安装的基础，需要确保牢固和稳定。

按照以下步骤安装支架:1.预先准备支架的固定孔，确保与标记的位置对齐。

2.将支架与标记的安装孔对齐。

3.使用螺丝和螺母将支架固定到墙壁或地面上。

3.3 安装配电柜一旦支架安装完毕，可以开始安装配电柜。

按照以下步骤进行安装:1.将配电柜放置在支架上，确保与支架对齐。

2.使用螺丝将配电柜固定在支架上。

3.确保配电柜的固定牢固，不会松动或晃动。

3.4 连接电源线和配电系统完成配电柜安装后，需要进行电源线和配电系统的连接。

按照以下步骤进行连接:1.确保电源线和配电系统的连接符合安全标准和相关规范。

2.使用正确的工具连接电源线和配电系统。

3.进行必要的测试和检查，确保连接的可靠性和安全性。

3.5 进行电器设备安装最后，进行电器设备的安装和连接。

按照以下步骤进行:1.根据施工图纸和相关技术文件，确定电器设备的位置和连接方式。

2.使用正确的工具和方法将电器设备安装到配电柜内。

3.进行必要的测试和检查，确保电器设备的正常工作。

4. 安全注意事项在配电柜安装过程中，需要注意以下安全事项:•在进行安装前，确保配电系统的电源已经切断，并采取必要的安全措施。

•检查配电柜和电器设备的质量，避免使用损坏或有缺陷的设备。

•确保所有的连接和固定牢固可靠，避免松动或晃动。

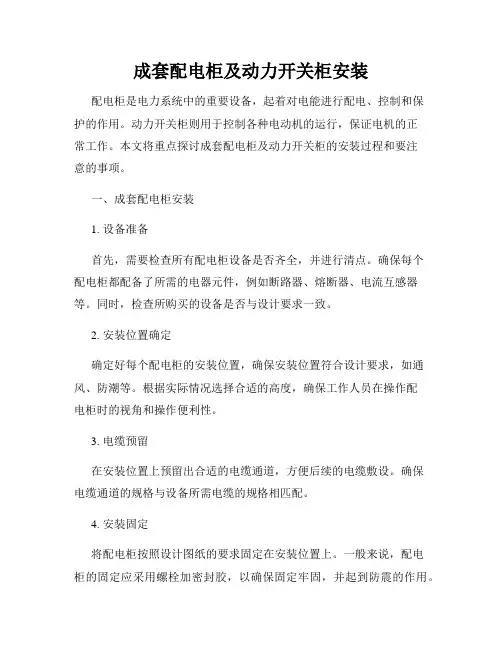

成套配电柜及动力开关柜安装配电柜是电力系统中的重要设备，起着对电能进行配电、控制和保护的作用。

动力开关柜则用于控制各种电动机的运行，保证电机的正常工作。

本文将重点探讨成套配电柜及动力开关柜的安装过程和要注意的事项。

一、成套配电柜安装1. 设备准备首先，需要检查所有配电柜设备是否齐全，并进行清点。

确保每个配电柜都配备了所需的电器元件，例如断路器、熔断器、电流互感器等。

同时，检查所购买的设备是否与设计要求一致。

2. 安装位置确定确定好每个配电柜的安装位置，确保安装位置符合设计要求，如通风、防潮等。

根据实际情况选择合适的高度，确保工作人员在操作配电柜时的视角和操作便利性。

3. 电缆预留在安装位置上预留出合适的电缆通道，方便后续的电缆敷设。

确保电缆通道的规格与设备所需电缆的规格相匹配。

4. 安装固定将配电柜按照设计图纸的要求固定在安装位置上。

一般来说，配电柜的固定应采用螺栓加密封胶，以确保固定牢固，并起到防震的作用。

5. 电缆接线按照设计要求，进行各个配电柜之间的电缆接线。

确保电缆接头牢固可靠，接线正确，避免出现短路或其他故障。

6. 联动测试在安装完成后，进行配电柜的联动测试。

通过测试，验证配电柜的正常工作。

确保各个配电柜之间的通讯联动功能正常，相互之间没有冲突。

二、动力开关柜安装1. 设备准备与成套配电柜类似，首先需要准备好动力开关柜所需的各种设备。

确保所购买的设备与设计要求一致，并清点设备是否齐全。

2. 安装位置确定确定每个动力开关柜的安装位置，要与所控制的电机设备相对应。

确保安装位置大小合适，并遵循相应的安全距离要求。

3. 电缆预留根据设计要求，在安装位置上预留合适的电缆通道。

编制合理的线路布置图，确保后续的电缆敷设符合要求，并方便维护与检修。

4. 安装固定将动力开关柜按照设计要求固定在安装位置上。

使用螺栓加密封胶等方式进行固定，确保牢固可靠。

5. 电缆接线根据设计要求，进行电缆与开关柜之间的接线。

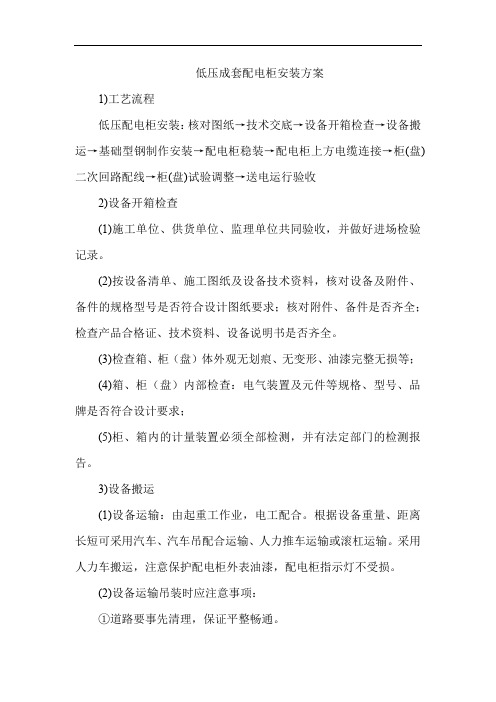

低压成套配电柜安装方案1)工艺流程低压配电柜安装：核对图纸→技术交底→设备开箱检查→设备搬运→基础型钢制作安装→配电柜稳装→配电柜上方电缆连接→柜(盘)二次回路配线→柜(盘)试验调整→送电运行验收2)设备开箱检查(1)施工单位、供货单位、监理单位共同验收，并做好进场检验记录。

(2)按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求；核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。

(3)检查箱、柜（盘）体外观无划痕、无变形、油漆完整无损等；(4)箱、柜（盘）内部检查：电气装置及元件等规格、型号、品牌是否符合设计要求；(5)柜、箱内的计量装置必须全部检测，并有法定部门的检测报告。

3)设备搬运(1)设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或滚杠运输。

采用人力车搬运，注意保护配电柜外表油漆，配电柜指示灯不受损。

(2)设备运输吊装时应注意事项：①道路要事先清理，保证平整畅通。

②设备吊点：柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在主要承力结构处，不得将吊索吊在设备部位上。

吊索的绳长应一致，以防柜体变形或损坏部件。

③汽车运输时，必须用麻绳将设备与车身固定，开车要平稳。

4)配电柜安装(1)基础型钢安装①调直型钢：将有弯的型钢调直，然后按图纸、配电柜(盘)技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理；②按设计图纸将预制好的基础型钢架放于预埋铁上，用水平尺找平、找正，可采用加垫片方法，但垫片不得多于3片，再将预埋铁、垫片、基础型钢焊接一体。

最终基础型钢顶部应高于抹平地面100以上为宜。

③基础型钢与地线连接：基础型钢安装完毕后，将室外或结构引入的镀锌扁钢引入室内（与变压器安装地线配合）与型钢两端焊接，焊接长度为扁钢宽度的二倍，再将型钢刷两道灰漆。

(2)配电柜稳装①配电柜（盘）安装：按设计图纸布置将配电柜放于基础型钢上，单独柜（盘）只找柜面和侧面的垂直度，成排配电柜（盘）各台就位后，先找正两端的配电柜（盘），以配电柜2/3高位置拉线，逐台用垫片找平找正，柜（盘）如不标准以柜面为准。

成套配电柜控制柜开关柜安装施工工艺及施工方法一、成套配电柜、控制柜、开关柜的安装施工工艺1.施工前准备：(1)确认施工图纸，了解相关设计要求和技术规范；(2)检查设备材料，确保质量合格；(3)准备施工所需的工具和设备。

2.安装基座：(1)根据设备的安装尺寸，在地面或者基座上进行基础的固定和安装；(2)使用水平仪进行调整，确保设备安装平整。

3.安装配电柜、控制柜、开关柜：(1)根据设计图纸和设备要求，对柜体进行组装和拼接，确保结构稳固可靠；(2)将组装好的柜体与基座固定连接。

4.安装电气元器件：(1)根据设计要求和设备列表，选择合适的电气元器件；(2)进行连接线路的接线，确保连接牢固并符合电气原理图。

5.接地连接：(1)检查柜体和电气设备的接地装置，确保其良好接地；(2)进行接地线的连接，并使用万用表检测接地电阻是否符合要求。

6.装配门锁、闭门器：(1)根据设计要求，在柜体门上安装锁具和闭门器，确保柜体门的正常打开和关闭。

7.安装配电柜、控制柜、开关柜的配套设备：(1)根据设备要求，安装配套的仪表、按钮、指示灯等设备；(2)进行连接线路和调试，确保设备的正常运行。

8.安全检查：(1)对已安装的配电柜、控制柜、开关柜进行安全检查，确保各项安全措施符合要求；(2)进行电气设备的绝缘测试，确保设备安全可靠。

二、成套配电柜、控制柜、开关柜的施工方法1.工具准备：(1)手动工具：电钻、螺丝刀、扳手等；(2)电动工具：角磨机、焊接机等；(3)测试工具：万用表、电压表等。

2.操作步骤：(1)根据设计图纸，确定配电柜、控制柜、开关柜的位置和布置；(2)在地面或基座上固定设备基座并调整平整；(3)根据设计要求和技术规范，进行配电柜、控制柜、开关柜的组装和安装；(4)进行电气元器件的接线，确保连接牢固可靠；(5)进行接地装置的连接，并进行接地电阻测试；(6)安装配套设备，并进行连接和调试；(7)安全检查，确保设备安装正确、接地可靠、各项安全措施到位。

配电柜（箱）安装方案1、材料要求：配电柜（箱）必须具有产品合格证，并对实物进行开箱检查验收，其金属柜（箱）架无变型，表面平整，电气设备组件无缺损，附件齐全，并会同监理共同做好开箱验收记录。

引进柜内的电缆及其芯线应符合下列要求：引进盘、柜的电缆应排列整齐，固定可靠，避免交叉，不使所接的端子受到机械应力。

铠装电缆的钢带，不应进入柜内，铠装钢带切断处的端部应扎紧。

柜内的电缆线芯，应按垂直或水平有规律的配置，不得任意歪斜，交叉连接。

配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定，盘面引出及引进的导线应留有适当的余量，以便于检修及接线。

导线剥削处应不伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子，如必须穿孔用顶丝压接时，多股线应烫锡后再压接，并不得减少导线的股数。

配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均应带电，垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷，横装者左侧接电源，右侧接负荷，接零系统中的零线应在箱体引入线处或末端作好重复接地；零母线在配电箱上应用零线端子板分路，零线端子板分支路排列位置，应与熔断器相对应；当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于规范规定的截面导线。

箱体应有一定的机械强度，金属柜（箱）架无变型，表面平整，周边平整无损伤，油漆无脱落，接地螺栓齐全。

箱内各种器具应安装牢固，电气设备组件无缺损，导线排列整齐，压接牢固，具有产品合格证。

2、主要机具：铅笔、卷尺、水平尺、线坠、手锤、錾子、台钻、钢锯等。

3、操作工艺：配电箱应安装在安全、干燥、易操作的场所，配电箱安装时，其底边距地 1.5m；或根据设计要求的高度安装，在同一建筑物内，同类箱、盘的高度应一致，允许偏差为10mm。

配电箱不用的敲落孔应完好无损。

配电箱内应分别设零线和保护地线（PE线）汇流排，零线和保护地线应在汇流排上连接，不得绞接，并有编号。

成套低压配电箱安装施工方案一、施工准备1.确定施工地点：根据设计图纸确定低压配电箱（柜）的安装位置，确保其能够满足设计要求。

2.准备工具和材料：根据施工需要准备各种工具和材料，包括电动工具、扳手、螺丝刀、螺丝、接线端子、导线等。

3.材料检查：对所购买的低压配电箱（柜）进行检查，确保其符合相关标准要求，且无质量问题。

4.安全措施：施工前应做好安全防护措施，包括佩戴安全帽、工作服、手套等，并且熟悉相关施工安全操作规程。

二、安装步骤1.安装基座：将低压配电箱（柜）的基座固定在预先准备好的位置上，确保基座与地面垂直，且稳固牢固。

2.安装箱体：将低压配电箱（柜）的箱体放置在基座上，并使用螺丝将其固定住，同时确保箱体与基座之间留有一定的间隙，以便于导线的布置。

3.连接电压：根据设计要求，将配电箱（柜）与电源线连接起来，确保连接牢固，无松动现象。

连接过程中，应注意正确接线，确保电源线的相位正确。

4.安装导线：根据设计要求，在配电箱（柜）上安装导线，并将其连接到相应的插座上。

在导线接头处，应使用合适的接线端子，并严格按照规定的扭力进行拧紧。

5.连接开关设备：根据设计要求，连接低压配电箱（柜）与开关设备，确保连接可靠。

连接过程中，应注意正确接线，且各设备之间应有适当的距离，以便于日后的维护和检修。

6.连接地线：根据设计要求，连接低压配电箱（柜）的地线，并确保其与地面良好接触，以保证人身安全。

7.检查和验收：在完成安装后，应对低压配电箱（柜）进行全面检查和验收，确保其安装质量符合相关标准要求。

同时进行基本的功能测试，确保配电箱（柜）能够正常工作。

三、安全注意事项1.施工过程中，应做好安全措施，确保人员安全。

2.在连接电压和导线时，应注意正确接线，确保电路连接正确，且有良好的接地。

3.在安装配电箱（柜）时，应用力均匀，确保其稳固牢固。

4.施工过程中，应遵守相关规范和要求，以确保施工质量。

5.在施工结束后，应进行全面检查和验收，确保配电箱（柜）安装质量合格。

一、工程概述本工程为某电力工程项目，涉及高低压配电柜的安装。

工程内容包括高低压配电柜的现场安装、调试、验收等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 材料准备（1）高低压配电柜及附件：包括开关、断路器、继电器、保护器等；（2）电缆、线缆、母线等；（3）安装工具、设备：如扳手、螺丝刀、水平尺、线锯、开孔钻等。

2. 人员准备（1）施工队伍：具备高低压配电柜安装资质的专业施工队伍；（2）技术人员：负责施工方案编制、现场技术指导、质量监督等。

3. 施工现场准备（1）施工场地平整、清洁，具备施工条件；（2）施工区域设置围挡，确保施工安全；（3）施工用电、用水、排水等设施齐全。

三、施工步骤1. 施工前期准备（1）根据设计图纸，核对高低压配电柜型号、规格、数量等；（2）检查材料、设备是否齐全，质量符合要求；（3）组织施工人员学习施工方案、安全操作规程等。

2. 高低压配电柜安装（1）按照设计图纸，确定高低压配电柜的安装位置；（2）根据现场实际情况，进行基础型钢的制作、安装；（3）将高低压配电柜放置在基础型钢上，调整水平、垂直度；（4）连接高低压配电柜内外的电缆、线缆、母线等；（5）检查高低压配电柜的电气连接，确保接触良好；（6）进行高低压配电柜的调试、试验，确保其功能正常。

3. 施工后期工作（1）清理施工现场，确保场地整洁；（2）进行工程验收，确保工程质量符合要求；（3）整理施工资料，包括施工记录、检验报告等。

四、质量控制1. 材料质量控制：确保高低压配电柜及附件、电缆、线缆、母线等材料质量符合国家相关标准；2. 施工过程质量控制：严格按照施工方案、操作规程进行施工，确保施工质量；3. 调试、试验质量控制：对高低压配电柜进行调试、试验，确保其功能正常、性能稳定；4. 工程验收质量控制：按照国家相关标准进行工程验收，确保工程质量符合要求。

五、安全措施1. 施工现场设置围挡，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 严格执行操作规程，确保施工安全；4. 加强施工现场安全管理，预防安全事故的发生。

成套配电柜、控制柜安装方案1、施工准备(1)、设备型号、规格应符合设计要求，设备应有合格证和随带的技术文件，有生产许可证编号和安全认证标志，不间断电源柜应有出厂试验记录。

(2)、设备外观：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊现象，柜体表面涂层完整，无明显碰撞现象。

(3)、安装使用的材料：型刚应无明显锈蚀，并有材质证明。

镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓等齐全。

(4)、主要安装机具：台钻、电锤、手电钻、砂轮切割机、角向磨光机、电焊机、钢锯，扳手、克丝钳、改锥、水平仪、兆欧表、万用表、钢卷尺、塞尺、兆欧表、高压测试仪器线坠等。

2、施工方法(1)、开箱检查：按照设备请单、施工图纸及设备的动技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整：柜内电器装置及元件、器件齐全，无损伤。

做好检查记录。

(2)、设备运输：设备搬运由起重工作业，电工配合。

根据设备的重量、外形距离长短可采用汽车、汽车吊配合运输。

(3)、基础型钢安装：①按图纸要求预制加工基础型钢架，并刷好防锈漆，将预制好的基础型钢架放在预埋铁上土楼面上，用水准仪或水平尺找平找正。

找平时需用垫片的地主最多不能超过三片。

然后将型钢架、预埋铁、垫片用电焊焊牢。

土建配合用混凝土或水泥砂浆按设计要求抹平，同时把型钢底面的空隙用水泥砂浆灌筑密实。

②基础型钢与地线连接：基础型钢安装完毕后，将室外地线分别引入室内与基础型钢的两端焊牢，焊接面为扁钢宽度的2倍，然后将基础型钢刷两遍灰漆。

(4)、配电柜安装按施工图纸的布置，按顺序将柜放在基础型钢上，找平、找正,柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。

(5)、二次线连接：按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。

按图纸敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上，一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不准有断股。

配电柜安装施工方案电气配电柜是电力系统中的重要设备，用于控制和保护电路的正常运行。

它的安装施工方案需要经过详细的规划和设计，确保安全可靠。

以下是一个配电柜安装施工方案的示例，包括工序和注意事项。

一、设备准备1. 根据工程设计图纸确定配电柜的型号和规格。

2. 购买所需的电器设备和配件，如断路器、接触器、保险丝等。

3. 清理施工现场，确保空间充足、安全整洁。

二、安装配电柜1. 根据设计图纸确定配电柜的安装位置，并固定。

2. 将电缆穿过墙体或地板，连接到配电柜的母线上。

3. 根据电气装置的功能和需求，安装相应的断路器、接触器等电器设备。

4. 连接电器设备的控制线路，确保线路连接正确无误。

5. 连接配电柜的地线和接地系统，确保安全接地。

三、设备调试1. 检查配电柜的各项电器设备是否安装正确、保持良好的接触。

2. 手动操作配电柜的各项功能，检查其正常运行和切换是否流畅。

3. 进行电器设备和线路的系统测试，确保系统运行正常、稳定可靠。

四、操作培训1. 对工程负责人和施工人员进行配电柜的操作和日常维护的培训。

2. 说明配电柜的各个部件的作用和使用方法。

3. 强调配电柜的安全注意事项，如防止触电、注意保护绝缘等。

五、验收和文件整理1. 施工结束后，进行配电柜的验收工作。

2. 检查配电柜的安装质量和电器设备的正常运行情况。

3. 归档施工图纸、设备购买清单、操作培训记录等文件。

配电柜的安装施工方案需要严格按照国家相关标准和规范进行操作，确保工程质量和安全性。

施工人员要具备一定的电气知识和经验，严格遵守操作规程，避免人为失误和安全事故发生。

在进行施工过程中，要加强与相关部门的沟通协调，及时解决遇到的问题，确保工程顺利进行。

成套配电柜安装施工方案1. 引言成套配电柜作为一个重要的电气设备，主要用于电力系统中的配电、控制和保护功能。

它主要通过集中控制和保护电气设备，提供稳定可靠的电力供应，保障电力系统的安全和正常运行。

本文档将介绍成套配电柜的安装施工方案，包括前期准备工作、设备安装、线路连接以及测试调试等内容。

2. 前期准备工作在安装成套配电柜之前，需要进行以下准备工作：2.1 确定安装位置根据工程需要和设计要求，确定成套配电柜的安装位置。

通常情况下，成套配电柜应安装在通风好、无烟尘、温度湿度适宜的室内空间。

2.2 安全检查在进行任何施工工作之前，需要对安装位置周围的环境进行安全检查，排除可能存在的危险因素。

2.3 工具和设备准备准备安装成套配电柜所需的工具和设备，确保施工过程中能顺利进行。

3. 设备安装设备安装是成套配电柜施工的核心环节，需要按照设计图纸和安装规范进行操作。

3.1 搬运和安装柜体根据实际情况，选取合适的搬运工具和方法，将成套配电柜搬运至安装位置。

在安装位置上进行水平校正，并根据设计要求进行固定。

3.2 安装电器元件根据设计图纸，将配电柜内的电器元件进行安装。

注意安装位置的选择和安装方法的正确性，确保元件的固定牢固可靠。

3.3 连接线路根据配电柜的接线图，将线缆按照相应规范进行连接。

确保线缆的正确接地，并注意电气设备的相对位置和布线方式。

3.4 安装门锁和防护罩在配电柜安装完成后，安装门锁和防护罩，确保成套配电柜的安全和可靠性。

4. 线路连接线路连接是成套配电柜安装的重要环节，需要按照规范进行操作。

4.1 电源连接根据设计要求，将电源线按照正确的相位和规范进行连接。

注意线缆的压紧和绝缘情况，确保电源的安全供应。

4.2 外部设备连接根据配电柜的实际用途和设计要求，将外部设备的线缆按照接线图进行连接。

确保连接稳定可靠，并对连接头进行必要的防护。

5. 测试调试安装完成后，需要对成套配电柜进行测试调试，确保其正常工作。
