SDH培训教材⽬录第⼀章基础知识1.1光纤通信概述1.1.1光纤通信的三个低损耗窗⼝1.1.2光纤的结构1.1.3光纤的分类1.2同步数字体系（SDH）1.2.1 SDH简介1.2.2 PDH的缺点和SDH的产⽣1.2.3 SDH的优越性1.2.4 SDH速率1.2.5 SDH帧结构1.2.6 SDH复⽤映射结构和复⽤映射过程第⼆章业务功能2.1设备类型2.1.1终端复⽤器（TM）2.1.2分插复⽤器（ADM）2.1.3再⽣中继器（REG）2.1.4数字交叉连接设备（DXC）2.1.4.1直通2.1.4.2分插2.1.4.3⼴播2.1.4.4交叉2.2保护倒换2.2.1基本原理2.2.2保护机制2.3⽹络应⽤形式2.3.1点到点2.3.2链形⽹2.3.3环形⽹第三章单点调测3.1光⼝指标测试3.1.1平均发送光功率3.1.2接收机灵敏度和过载光功率3.1.3平均接收光功率3.1.4光输⼊⼝允许频偏和输出⼝AIS信号⽐特率3.2电接⼝测试3.3抖动测试3.3.1复⽤设备和交叉连接设备STM-N⼝输出抖动产⽣3.3.2 SDH输⼊⼝抖动和漂移容限3.3.3 PDH⽀路⼝映射抖动3.3.4 PDH⽀路⼝结合抖动3.3.5 PDH输⼊⼝抖动和漂移容限3.3.6 SDH设备STM-N⽹络⼝输出抖动3.3.7再⽣中继器抖动传递特性3.4时钟性能测试3.5公务电话⾃检3.6设备⾃环测试第四章系统联调4.1连通光路4.2公务电话检查4.3业务检查4.4保护功能检查4.5时钟源检查4.6性能检查4.7⽹管功能检查附录A ITU-T有关SDH的建议附录B 逻辑⼦⽹及其保护附录C 名词解释附录D 缩略语第⼀章基础知识1.1光纤通信概述光纤即光导纤维的简称。

光纤通信是以光信号为载体，光导纤维为传输介质的⼀种通信⽅式。

由于光纤通信具有传输频带宽、通信容量⼤、损耗低、不受电磁⼲扰等⼀系列优点，光纤通信技术近年来得到飞速发展。

7
3、同步复用和步骤
G.709复用映射结构
我国的SDH基本复用映射结构
8
复用的步骤
各种信号装入SDH帧结构净负荷都要经过映射、 定位（指针处理）和复用这三个步骤：
映射：映射是指在网络边界处，把支路信号适配装入
相应的虚容器的过程，即各种速率的信号先分别经过 码速调整装入相应的标准容器，再加进POH形成VC 的过程 指针处理（定位）：定位是将帧偏移信息收进TU或 AU的过程，即以附加于VC上的TU PTR（或AU PTR） 指示低阶VC帧的起点在TU净荷中（或高阶VC帧的 起点在AU净荷中）的位置 同步复用：组装AUG和TUG以及从TUG到VC过程中 要进行复用，SDH复用的最基本原则是字节间插复用
3
SDH的提出
同PDH相比，SDH具有下列优点：
SDH对NNI进行了统一的规范，是真正的数据传输体
制上的国际性标准 SDH采用同步复用方式和灵活的复用映射结构，可以 直接从高速信号中分出、插入低速支路信号，简化了 上下话路的业务 SDH帧安排了丰富的开销比特，大大加强网络的OAM 能力 SDH网络结构有很强的适应性，既可以兼容PDH的各 种速率，又可以兼容各种新的业务（如FDDI信号、 ATM信号与IP分组等）
1、MSTP（Multi-Service Transport Platform） 2、SDH的VC－n级联技术 3、LCAS（Link Capacity Adjustment Scheme） 4、GFP（Generic Framing Procedure）
15
1、MSTP技术及应用
随着业务层的多样化，为满足不同用户日益增 长的高宽带、多业务的要求，光传送网中出现 了基于SDH的多业务平台（MSTP） 所谓SDH的多业务平台MSTP，指的是一种能够 针对多种业务特点进行处理的传送网节点设备

SDH（Synchronous Digital Hierarchy， 同步数字系列）光端机容量较大，一般是16E1 到4032E1。 SDH是一种将复接、线路传输及 交换功能融为一体、并由统一网管系统操作的 综合信息传送网络，是美国贝尔通信技术研究 所提出来的同步光网络（SONET）。
国际电话电报咨询委员会（CCITT）（现ITUT）于1988年接受了SONET 概念并重新命名 为SDH，使其成为不仅适用于光纤也适用于微 波和卫星传输的通用技术体制。 它可实现网络 有效管理、实时业务监控、动态网络维护、不 同厂商设备间的互通等多项功能，能大大提高 网络资源利用率、降低管理及维护费用、实现 灵活可靠和高效的网络运行与维护，因此是当 今世界信息领域在传输技术方面的发展和应用 的热点，受到人们的广泛重视。
• SDH以其明显的优越性已成为传输网发展 的主流。SDH技术与一些先进技术相结合， 如光波分复用（WDM）、ATM技术、 Internet技术（IP over SDH）等，使SDH 网络的作用越来越大。SDH已被各国列入 21世纪高速通信网的应用项目，是电信界 公认的数字传输网的发展方向，具有远大 的商用前景。

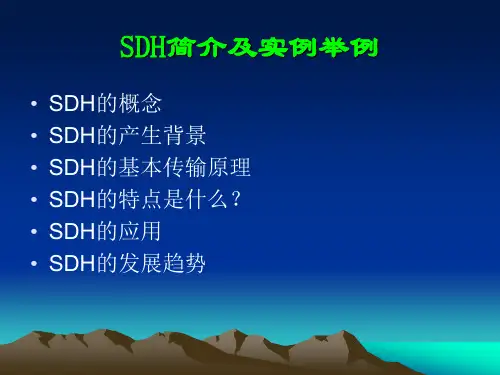

SDH简介及实例举例 SDH简介及实例举例
• • • • • • SDH的概念 SDH的产生背景 SDH的基本传输原理 SDH的特点是什么？ SDH的应用 SDH的发展趋势
一、SDH的概念 SDH的概念
• SDH（Synchronous Digital Hierarchy， 同步数字体系），根据ITU-T的建议定 义，是不同速度的数位信号的传输提 供相应等级的信息结构，包括复用方 法和映射方法，以及相关的同步方法 组成的一个技术体制。
及指配以保证信息能够正常灵活地传送，它又 分为再生段开销（Rege nerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead， MSOH）；净负荷区用于 存放真正用于信息业务的比特和少量的用于通 道维护管理的通道开销字节；管理单元指针用 来指示净负荷区内的信息首字节在STM－N帧 内的准确位置以便接收时能正确分离净负荷。

SDH技术简介一 SDH产生的技术背景当今社会是信息社会，高度发达的信息社会要求通信网能提供多种多样的电信业务，通过通信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展。

传输系统是通信网的重要组成部分，传输系统的好坏直接制约着通信网的发展。

当前世界各国大力发展的信息高速公路，其中一个重点就是组建大容量的传输光纤网络，不断提高传输线路上的信号速率，扩宽传输频带，就好比一条不断扩展的能容纳大量车流的高速公路。

同时用户希望传输网能有世界范围的接口标准，能实现我们这个地球村中的每一个用户随时随地便捷地通信。

传统的由PDH传输体制组建的传输网，由于其复用的方式很明显的不能满足信号大容量传输的要求，另外PDH体制的地区性规范也使网络互连增加了难度，因此在通信网向大容量、标准化发展的今天，PDH的传输体制已经愈来愈成为现代通信网的瓶颈，制约了传输网向更高的速率发展。

1.1 传统的PDH传输体制的缺陷体现在以下几个方面：没有统一的光、电接口；复用解复用复杂；运行维护困难；没有统一的网管接口。

1.2 SDH与PDH相比的优势SDH传输体制是由PDH传输体制进化而来的，因此它具有PDH体制所无可比拟的优点，它是不同于PDH体制的全新的一代传输体制，与PDH相比在技术体制上进行了根本的变革。

统一的光、电接口；复用解复用简单；强大的运行维护管理功能；很强的兼容性。

1.3 SDH的缺陷凡事有利就有弊，SDH的这些优点是以牺牲其他方面为代价的。

频带利用率低指针调整机理复杂软件的大量使用对系统安全性的影响SDH体制是一种在发展中不断成熟的体制，尽管还有这样那样的缺陷，但它已在传输网的发展中，显露出了强大的生命力，传输网从PDH过渡到SDH是一个不争的事实。

二 SDH信号的帧结构和复用步骤2.1 SDH信号——STM-N的帧结构ITU-T规定了STM-N的帧是以字节（8bit）为单位的矩形块状帧结构，如图2-1所示。
