电气主操复习题1.doc

电气知识考试题库及答案一、单项选择题1. 电力系统的基本任务是（）。

A. 保证供电可靠性B. 保证供电质量C. 保证供电可靠性和供电质量D. 保证供电可靠性和供电质量，满足经济发展的需要答案：D2. 电力系统的电压等级一般分为（）。

A. 低压、中压、高压B. 低压、高压、超高压C. 低压、中压、高压、超高压D. 低压、高压、特高压答案：C3. 电气设备分为一次设备和二次设备，其中一次设备是指（）。

A. 直接用于生产、输送和分配电能的设备B. 对一次设备进行控制、保护和调节的设备C. 用于测量和监视的设备D. 用于信号和通信的设备答案：A4. 电力系统中，用于限制短路电流的设备是（）。

A. 断路器B. 隔离开关C. 熔断器D. 限流电抗器答案：D5. 电流互感器的二次侧额定电流为（）。

A. 5AB. 1AC. 10AD. 15A答案：A二、多项选择题6. 电力系统发生短路时，可能造成的危害包括（）。

A. 设备损坏B. 供电中断C. 电压降低D. 电能损耗增加答案：ABCD7. 电力系统中，无功功率的不合理分配可能导致（）。

A. 电压降低B. 功率损耗增加C. 供电可靠性降低D. 电能损耗增加答案：ABCD8. 电气设备绝缘老化的原因可能包括（）。

A. 温度过高B. 湿度过大C. 机械损伤D. 化学腐蚀答案：ABCD三、判断题9. 电力系统中，电压等级越高，输送的功率越大。

（）答案：√10. 电力系统中，频率的稳定是靠发电机的调速器来维持的。

（）答案：√四、简答题11. 简述电力系统的基本组成。

答案：电力系统的基本组成包括发电、输电、变电、配电和用电五个部分。

发电部分负责将其他形式的能量转换为电能；输电部分负责将电能从发电站输送到负荷中心；变电部分负责调整电压，以满足不同电压等级的输电和用电需求；配电部分负责将电能分配到各个用户；用电部分则是电能的最终消费环节。

12. 什么是电气设备的额定值？答案：电气设备的额定值是指在设计和制造过程中，为保证设备正常工作和安全运行而规定的一系列参数，包括额定电压、额定电流、额定功率、额定频率等。

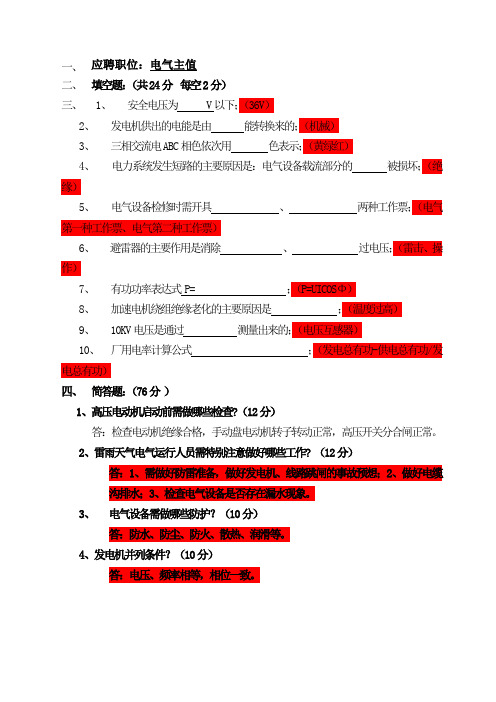

一、应聘职位：电气主值二、填空题：（共24分每空2分）三、1、安全电压为V以下；（36V）2、发电机供出的电能是由能转换来的；（机械）3、三相交流电ABC相色依次用色表示；（黄绿红）4、电力系统发生短路的主要原因是：电气设备载流部分的被损坏；（绝缘）5、电气设备检修时需开具、两种工作票；（电气第一种工作票、电气第二种工作票）6、避雷器的主要作用是消除、过电压；（雷击、操作）7、有功功率表达式P= ；（P=UICOSΦ）8、加速电机绕组绝缘老化的主要原因是；（温度过高）9、10KV电压是通过测量出来的；（电压互感器）10、厂用电率计算公式；（发电总有功-供电总有功/发电总有功）四、简答题：（76分）1、高压电动机启动前需做哪些检查?（12分）答：检查电动机绝缘合格，手动盘电动机转子转动正常，高压开关分合闸正常。

2、雷雨天气电气运行人员需特别注意做好哪些工作? （12分）答：1、需做好防雷准备，做好发电机、线路跳闸的事故预想；2、做好电缆沟排水；3、检查电气设备是否存在漏水现象。

3、电气设备需做哪些防护？（10分）答：防水、防尘、防火、散热、润滑等。

4、发电机并列条件？（10分）答：电压、频率相等，相位一致。

5、厂用变压器的运行规定（20分）1.变压器在额定冷却条件下可按铭牌规范长期运行。

2.干式变压器正常情况下温度不超过120℃，当环境温度达到40℃时，变压器的额定允许温度为145 ℃，最高允许温度为190℃。

变压器运行温度限值每超过额定值10℃，其寿命降低一半。

因此变压器正常运行温度严禁超过145℃。

3.变压器的外加一次电压，可在额定电压的±5%范围内变化，其容量不变。

但加在变压器各分接头上的电压不得大于其相应额定电压值的105%。

4.变压器投入运行后，接带负荷应由轻重，如果有短时过负荷，则必必须按IEC905《干式电力变压器负载导则》过载能力曲线规定执行。

但最大极限电流不得超过1.5倍额定电流。

一、填空题1.交流电磁机构铁心发热，线圈（发）热。

2.过电压继电器主要作用在（电压过大的）电路中进行过电压保护。

3.交流接触器铁心上短路环的作用是：（降低线圈噪音，延长寿命，减少磨损）。

4.按PLC物理结构形式的不同，可分为（整体式）和模块式两类。

5.计数器C是（计数控制）元件。

6.数据寄存器D的容量一般以（字节）为单位。

7.计数器使用前要（复位）。

8.ANB指令是（并联电路块的串联指令）指令。

9.OUT指令是（输出）指令。

10.中断返回指令是（IRET）。

EI开中断，DI关中断11.低压电器能对交流电压（1200）V以下的电路进行自动或手动控制。

（直流1500V）12.电磁机构主要由（线圈）、铁心和衔铁组成。

13.欠电流继电器正常时常开触点处于（闭合）状态。

14.熔断器主要作为电路的（短路）保护元件。

15.PLC的用户程序存储器的容量一般以（字节）为单位。

16.当计数器的当前值等于设定值时，接触器常开触点（闭合）。

17.输出元件是（晶体管输出和继电器输出）元件。

18.ORB指令是电路块的（串联电路块的并联指令）。

19.定时器的定时时间到其常闭触点（断开）。

20.循环指令（FOR）和NEXT要成对使用。

二、选择题1.判断交流或直流接触器的依据是：（B）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2.用于使用动空气开关远距离断开电路的是：（C）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3.熔断器作为短路保护的电器，它是（B）于被保护电路中的。

A、并接B、串接C、串接或并接都可以D、串接或并接都不可以4.下列对PLC输出继电器的描述正确的是：（B）A、输出继电器的线圈只能由外部信号来驱动B、输出继电器的下面全只能由程序来驱动C、输出继电器的线圈可以由外部信号来驱动也可以由程序来驱动D、以上都错5.下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序6.时间继电器的电气符号是：（B）A、SBB、KTC、KAD、KM7.热继电器的电气符号是：（C）A、SBB、QFC、FRD、FU8.分析电气原理图的基本原则是：（C）A、先分析交流通路B、先分析直流通路C、先分析主电路，再分析辅助电路D、先分析辅助电路，再分析主电路9.ORI指令的作用是：（B）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10.用于驱动线圈的指令是：（D）A、LDB、ANDC、ORD、OUT1.电磁机构中，吸引线圈的作用是：（B）A、将电能转化成磁场能量B、将磁场能转化成电能C、改变电压D、改变电流2.用来分断或接通控制电路的是交流接触器的（B）A、辅助触点B、主触点C、线圈D、灭弧器3.电磁式交流接触器和交流继电器的区别是：（B）A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、交流继电器有主、辅助触点之分，而接触器没有D、没有区别4.下列对PLC输入继电器的描述正确的是：（A）A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的先去只能由有程序来驱动C、输入继电器的线圈可以由外部信号来驱动也可以由程序来驱动D、以上都错5.把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6.中间继电器的电气符号是：（C）A、SBB、KTC、KAD、KM7.自动空气开关的电气符号是：（B）A、SBB、QFC、FRD、FU8.下列对PLC软继电器的描述，正确的是：（A）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9.OR指令的作用是：（D）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10.用于驱动线圈的指令是：（D）A、LDB、ANDC、ORD、OUT梯形图指令表相互转换。

电气设备及主系统复习题含参考答案一、判断题（共100题，每题1分，共100分）1.带有异性电荷的质点相遇而结合成中性质点的现象，称为游离。

（）A、正确B、错误正确答案：B2.并联电容器主要是为了调整电网电压。

（）A、正确B、错误正确答案：B3.用电设备的额定电压与所在电力网的额定电压等级是相等的。

（）A、正确B、错误正确答案：A4.电气设备的热稳定和动稳定以及电器的开断电流，都是按三相短路验算。

（）A、正确B、错误正确答案：B5.断路器是利用交流电流自然过零时熄灭电弧的。

（）A、正确B、错误正确答案：A6.直流电弧一旦形成，维持电弧稳定燃烧所需的电压很低。

（）A、正确B、错误正确答案：A7.凝气式电厂容量大，效率低（30～40%），一般远离负荷中心。

（）A、正确B、错误正确答案：A8.直流发电机组和交流发电机都属于一次设备。

（）A、正确B、错误正确答案：B9.220kV及以下设备最高工作电压为额定电压的1.15倍。

（A、正确B、错误正确答案：A10.在可靠性能够得到保证的情况下，可用分段断路器兼作旁路断路器，从而减少设备，节省投资。

（）A、正确B、错误正确答案：A11.电压互感器相对于二次负载的输出阻抗很小，运行特点相当于一个电压源。

（）A、正确B、错误正确答案：A12.发电厂及大型变电所的屋外配电装置周围宜设高度不低于2m的围栏。

（A、正确B、错误正确答案：B13.当在发电厂、变电所2000m以内有高电阻率的土壤时，可敷设引外接地体。

（）A、正确B、错误正确答案：B14.管形母线表面圆滑，电晕放电电压低，占地少、节省钢材和基础工程量、运行维护方便。

（）A、正确B、错误正确答案：B15.SF6气体在常温下其绝缘强度比空气高2～3倍，灭弧性能是空气的100倍。

（）A、正确B、错误正确答案：A16.电能不能大量存储，而且会产生严重的噪声污染。

（）A、正确B、错误正确答案：B17.双母线带旁路母线的接线，可以设专用旁路断路器，但不可以用旁路断路器兼作母联断路器，或用母联断路器兼作旁路断路器。

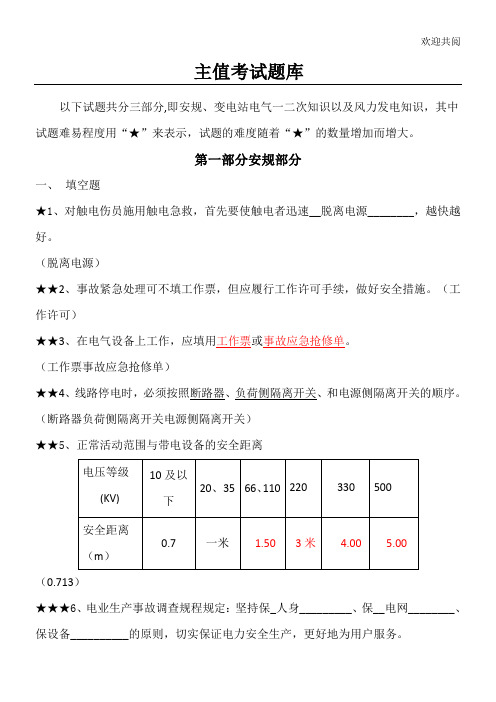

欢迎共阅主值考试题库以下试题共分三部分,即安规、变电站电气一二次知识以及风力发电知识，其中试题难易程度用“★”来表示，试题的难度随着“★”的数量增加而增大。

第一部分安规部分一、填空题★1好。

★★2★★3★★4★★5（0.713）★★★6、电业生产事故调查规程规定：坚持保_人身_________、保__电网________、保设备__________的原则，切实保证电力安全生产，更好地为用户服务。

（人身电网设备）★★★7、工作期间，工作负责人若因故暂时离开工作现场时，应指定能胜任的人员临时代替，离开前应将工作现场交待清楚，并告知工作班成员。

（指定能胜任工作班成员）★1、高压电气设备：对地电压在250V及以上者；（×）1000★2、工作票应使用钢笔或圆珠笔填写与签发，一式两份，内容应正确、清楚，不得任意涂改。

（√）★3、在带电设备周围严禁使用钢卷尺、皮卷尺和线尺（夹有金属丝）进行测量。

（√）★4、已终结的工作票、事故应急抢修单应保存2年。

（×）一年★★5、在倒闸操作过程中，监护人在前，操作人在后。

（×）★★6、每组接地线均应编号，但在存放时可随便放置。

（×）干燥★7、工会有权依法参加事故调查，向有关部门提出处理意见，并要求追究有关人员的责任。

（√）★★8、一个工作负责人可以发给多张工作票，工作票上所列的工作地点，以一个电气连接部分为限。

（×）★★9、人身死亡事故一次达8人及以上者算作特大事故。

（×）3★★★10、风电机遭雷击后2h内不得接近风电机。

（×）★★★5）★★★★1（A）★2（A★3(A)★★4（A）维生素；（B）脑活素；（C）胰岛素；（D）肾上腺素。

★★5、值班运行人员与调度员进行倒闸操作联系时，要首先互报（D）。

（A）单位、姓名、年龄；（B）单位、值别、姓名；（C）单位、姓名、运行状态；（D）单位、姓名、时间。

★★6、凡是被定为一二类设备的电气设备，均称为（A）（A）完好设备；（B）良好设备；（C）优良设备；（D）不可运行设备。

《电气工程基础》期末考试复习题一、走进电厂、走进变电站、走进直流换流站（陶永红）1）什么是电力系统？什么是发电厂？电力系统是既包括将一次能源转换为电能的发电、输电、配电、用电的一次系统，又包括保证其安全可靠运行的继电保护、白动控制、调度H动化和通信等辅助系统。

发电厂：将一次能源变为电能的工厂，称为发电厂。

2）火电厂的电能牛产过程？3）水电厂的定义，分类？定义：水力发电厂是利用通过筑坝将位于高处的水流向低处的位能转换为动能，此时位于低处的水轮机受到水流的推动而转动，将水轮机与发电机连接，带动发电机转动，将机械能转换为电能。

分类：堤坝式水电厂、河床式水电厂、引水式水电厂、混合式水电厂、径流式水电厂、梯级水电厂、抽水蓄能式水电厂。

4）变电站的定义，分类？它的基本组成？定义：变电站是电力系统屮连接用户和发电厂的屮间环节，具有汇集和分配电能、变换电压和交换功率等功能。

分类：a、根据地位和作用可以分为：枢纽变电所、屮间变电所、地区变电所、终端变电所B、根据设备的安装位置分为：户外变电所、户内变电所、半户外变电所、地下变电所、箱式变电所。

基木组成：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置、以及各种无功补偿装置等。

5）什么是一次设备、二次设备？一次设备：通常把肓接承担生产、输送、分配、消耗电能的设备称为一次设备二次设备：在电力系统屮对一次设备、其他设备的工作状况进行监控和控制保护的设备称为电气二次设备。

6）主接线方式有哪些？常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线方式、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线和角形接线等。

7）什么是箱式变电站？它的组成部分？箱式变压器就是一?种把高压开关设备、配电变压器和低压配电装置按一定线路方案排列成一?体的预制型户内、户外紧凑式配电设备。

电气车间主操实操考试题评分表
姓名：
试题1、三相异步电动机自锁的控制电路，并进行安装与调试。

序号主要内容考核要求配分评分标准扣分得分
1 电路设计1、根据提出的电路要求，正确绘
制电路图。

2、按你所设计的电路图提出主要
材料单。

20
电路图设计1次错误扣5分。

控制电路设计错误1次扣5
分。

主要材料单有误，每次2扣
分。

2 元件安装1、按图纸要求，正确使用工具和
仪表，熟练地安装元器件。

2、元器件在配电板上布置要合
理，安装要准确紧固。

20
元器件布置不整齐、不匀称、
不合理，每个扣2分。

元器件安装不牢固，每个扣
2分。

损坏器件每个扣2分
3 布线工艺1、要求美观、紧固、无毛刺，导
线进线槽。

2、电源和电动机配线、铵钮按线
要接到端子排上，进、出线槽的
导线要端子标号，引出端子要用
别径压端子。

20
未按图接线，波形正确，扣
2分。

布线不进线槽，每根扣1分。

接点松动，接头露铜过长，
交叉每处扣1分。

损伤导线或线芯，每根扣1
分。

4 通电试验在保证人身和设备安全下，仪器
测试一次成功
30
一次不成功扣10分，两次不
成功扣20分
5 安全文明安全文明操作10 未整理现场，仪表，用具未复原扣5分
备注
合计
考评员签字：
年月日。

电气专业技能考试题库一、填空题（共33题）1.变压器分接开关调压方式有两种：（有载）调压、（无载）调压, 无载调压的变压器必须在（停电）状态下才能改变分接开关位置。

2.三相笼型异步电动机常用的降压启动方法有（定子回路串电阻）、（自耦变压器）、（丫-△降压启动）、（延边三角形降压启动）。

3.在电气设备上工作，保证安全的技术措施是（停电）、（验电）、（装设接地线）、（悬挂标示牌）及设置临时遮栏。

4.电动机变频调速是通过改变加在定子绕组上的三相电源的（频率），来改变电动机的（转速）。

5.直流电动机按励磁方式可分为（他励电机）、（串励电机）、（并励电机）和（复励电机）等类型。

6.电路由（电源）、（负载）、（导线）及（开关）组成。

7.电流互感器一次电流，是由一次回路的（负荷电流）所决定的，它不随二次回路（阻抗）变化，这是与变压器（工作原理）的主要区别。

8.两个（同频率）正弦量的相位之差称为相位差。

9.转子转速和定子磁场的转动步调不一致的电机叫做异步电机。

异步电机又分为电动机和发电机，转子转速小于定子磁场转速的电机是（电动机），转子转速大于定子磁场转速的电机是（发电机）。

10.电源力将单位正电荷从电源负极移到正极，所作的功叫（电动势）。

11.磁体周围的磁感线是从磁体（北极）出来，回到磁体（南极）。

12.交流电机的调速方式有以下三种：（调节极对数p）、（调节转差率S）、（调节频率f）。

13•纯电阻电路中的电压和电流是同（频率）、同（相位）的正弦量。

14.在电路中，已知：a, b两点的电位分别为匕"OV, 则a, b两点间的电压匕”等于（一20V）。

15.异步电机的型号为：Y355M2-4,其中的Y表示：（产品代号：异步电动机），355表示：（中心高355mm） , 4表示：（磁极数4极）。

16.（闭合）电路的一部分导体在磁场中做（切割）磁感线运动时，导体中就产生了（电流）。

17.在电力系统中，如因操作、故障或其他系统内部原因而产生过电压，叫做（内部过电压）。

电气设备及主系统复习题+参考答案一、判断题（共100题，每题1分，共100分）1.高压断路器的熄弧能力只取决于开关本身的结构和性能，而与所开断的电路无关。

()A、正确B、错误正确答案：B2.在中性点接地的三相四线制380/220V电网中，采用保护接零是防止触电事故的有效措施。

（）A、正确B、错误正确答案：A3.在直接接地或经低电阻接地系统中，接地装置的对地电压一般取2000V，因此接地电阻阻值较大。

（）A、正确B、错误正确答案：B4.电容式电压互感器二次侧阻尼电阻的作用为抑制谐波的产生。

（）A、正确B、错误正确答案：A5.材料相同的条件下，一般断路器的两个触头接触面积越大，断路器额定电流越大。

（）A、正确B、错误正确答案：A6.电气设备的每个接地部分应以单独的接地线与接地干线连接，严禁在一条接地线中串接几个需要接地的部分。

（）A、正确B、错误正确答案：A7.根据欧姆定律，接地装置的电阻愈小，通过人体的电流就愈大。

（）A、正确B、错误正确答案：B8.高型配电装置比中型配电装置节省占地面积50%左右，因此造价更低。

（）A、正确B、错误正确答案：B9.相对于水电厂，火电厂具有厂用电率低、发电成本高的特点。

（A、正确B、错误正确答案：B10.导体长期通过电流/时，导体发热时间常数T=mc/αF（A、正确B、错误正确答案：A11.我国规定的安全电压分别只有36V。

（A、正确B、错误正确答案：B12.对于单母线接线来说，我们可以在适当位置增加一个分段断路器来提高供电的可靠性。

（）A、正确B、错误正确答案：A13.电流互感器的相位差只对功率型测量仪表和继电器及反映相位的继电保护装置有影响。

（）A、正确B、错误正确答案：A14.为彼此电施互感器二次测定生短路事故，可在二次回路中串接一台合适的熔断器。

()A、正确B、错误正确答案：B15.导体接触面处有镀锡的可靠覆盖层时，正常最高允许温度可提高到85℃。

（）A、正确B、错误正确答案：A16.每相多条矩形导体中，电流的方向相同时，边条的电动力最小。

单招电气实操考试题库一、电气基础知识1. 简述电流、电压和电阻的基本概念及其关系。

2. 描述欧姆定律及其应用场景。

3. 列举常见的导体和绝缘体，并简述它们在电气工程中的应用。

二、电路分析1. 解释串联和并联电路的特点及其计算方法。

2. 描述基尔霍夫电流定律和基尔霍夫电压定律，并给出一个应用实例。

3. 简述节点电压法和网孔电流法的基本原理及其在电路分析中的应用。

三、电气元件识别与使用1. 列举常见的电气元件，如电阻、电容、电感、二极管、晶体管等。

2. 描述电阻、电容、电感的基本特性及其在电路中的作用。

3. 简述二极管和晶体管的工作原理及其在电路设计中的应用。

四、电气测量技术1. 描述使用万用表测量电阻、电压和电流的方法。

2. 简述电流表和电压表的工作原理及其正确使用方法。

3. 解释功率测量的概念，以及如何使用功率表进行测量。

五、电气安全知识1. 列举电气作业中的安全注意事项。

2. 描述触电事故的预防措施和急救方法。

3. 简述电气火灾的预防和处理方法。

六、电气设备操作与维护1. 描述电气开关、断路器、继电器等设备的工作原理及其操作方法。

2. 简述电动机的启动、运行和停止操作步骤。

3. 列举电气设备的日常维护和检查项目。

七、电气故障诊断与处理1. 描述电气故障的常见类型及其诊断方法。

2. 简述短路、断路、过载等故障的处理步骤。

3. 描述电气设备故障的预防措施。

八、电气工程实践1. 简述电气工程中的布线原则和方法。

2. 描述电气设备的安装、调试和验收流程。

3. 列举电气工程中常见的问题及其解决方案。

九、电气自动化与控制技术1. 简述PLC（可编程逻辑控制器）的基本原理和应用。

2. 描述传感器在自动化控制系统中的作用及其类型。

3. 解释自动化控制系统的组成及其工作流程。

十、案例分析1. 分析一个电气工程案例，描述其设计思路、施工过程和可能遇到的问题。

2. 根据案例，提出改进方案或优化建议。

3. 讨论案例中电气安全和环境保护的措施。
