亚龙YL-235A型光机电一体化实训考核装置实训指导书亚龙科技集团有限公司前言亚龙YL-235A型光机电一体化实训考核装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、触摸屏单元、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或者竞赛要求组装成具有模拟生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架，互换性强；按照具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
各种机械采用电控气阀—气缸驱动，物料采用电动机—传送机构（或传送带）输送。
检测采用磁性开关、光电开关、接近开关、行程开关等工业上常用的传感器发出检测信号。
控制采用触摸屏、可编程序控制器（PLC）和交流变频器以及配套的电气控制线路。
其中包括：动作指令、自动检测、动作控制、显示和报警。
以上内容包含了机电一体化专业所涉及的基础知识和专业知识，包括了基本的机电技能要求，也体现了当前先进技术的应用。
亚龙YL-235A型光机电一体化实训考核装置为学生提供了一个典型的、可进行综合训练的工程环境，为学生构建了一个可充分发挥学生潜能和创造力的实践平台。
在此平台上可实现知识的实际应用、技能的综合训练和实践动手能力的客观考核。
本实训指导书主要阐述亚龙YL-235A型光机电一体化实训考核装置的基本结构、工作原理、工作过程和典型产品（PLC、变频器和触摸屏）的使用说明。
期望读者能对照实物，搞清它们的基本结构、动作流程、控制方式和工作原理，能顺利完成考核要求。
由于我们的经验不足，还殷切希望各院校老师和同行专家提出改进建议。
亚龙科技集团2008年2月20日目录第1章亚龙YL-235A型光机电一体化实训考核装置 (1)1.1外观 (1)1.2概述 (1)1.3实训项目 (2)1.4配置 (2)1.5配置清单 (3)1.5.1PLC及变频器选配表 (4)1.6技术参数 (4)第2章亚龙YL-235A型光机电一体化实训考核装置机构说明 (5)2.1整机工作流程 (5)2.2工作原理 (5)2.3送料机构 (6)2.4机械手搬运机构 (7)2.5物料传送和分拣机构 (8)2.6气动原理 (8)2.7气缸电控阀使用 (10)2.8传感器应用说明 (12)2.8.1 常用传感器的使用说明 (12)2.8.2 磁性开关的使用说明 (12)2.9触摸屏说明 (13)2.9.1 软件的安装 (13)3.0制作一个简单的工程 (21)第3章亚龙YL-235A光机电一体化实训考核装置电气电路说明 (33)3.1电气电路组成 (33)3.2三菱PLC主机、变频器 (33)3.2.1 端子接线图 (34)3.2.2 三菱PLC控制原理图 (35)3.2.3 三菱I/O分配图 (36)3.2.4 三菱变频器操作 (37)3.2.5 变频器操作面版说明 (38)3.2.6 参数设置方法 (39)3.2.7 三菱变频器参数设置 (40)3.3欧姆龙PLC主机、变频器 (41)3.3.1 端子接线图 (42)3.3.2 欧姆龙PLC控制原理图 (43)3.3.3 欧姆龙I/O分配图 (44)3.3.4 欧姆龙变频器操作 (45)3.3.5 欧姆龙变频器参数设置 (47)3.4西门子PLC主机、变频器 (48)3.4.1 端子接线图 (49)3.4.2 西门子PLC控制原理图 (50)3.4.3 西门子I/O分配图 (51)3.4.4 西门子变频器操作 (52)3.4.5 西门子变频器参数设置 (55)3.5松下PLC主机、变频器 (56)3.5.1 端子接线图 (57)3.5.2 松下PLC控制原理图 (58)3.5.3 松下I/O分配图 (59)3.5.4 松下变频器操作 (60)3.5.5 松下变频器参数设置 (63)附录A装配图 (64)附录B 进线接线图 (70)第1章 亚龙YL-235A 型光机电一体化实训考核装置1.1 外观1.2 概述亚龙YL －235A 型光机电一体化实训考核装置，由铝合金导轨式实训台、上料机构、上料检测机构、搬运机构、物料传送和分拣机构等组成。
亚龙YL－235A型光机电实训考核装备介绍一、亚龙YL－235A型光机电实训考核装备的结构YL－235A在铝合金导轨式实训台上安装下料、加工、装配、搬运、分拣等工作站，构成一个典型的机电一体化设备的机械平台；采用RS485串行通讯方式实现分布式的控制或PLC主站及远程I/O实现系统控制，从而组成自动加工、装配生产线，真实呈现自动生产线的加工过程。
各工作站的结构和功能如下：⑴供料站供料站主要由料仓及料槽、顶料气缸、推料气缸和物料台以及相应的传感器、电磁阀构成，如图1所示。
图1本站工作过程如下：系统启动后，顶料气缸伸出顶住倒数第二个工件；推料气缸推出，把料槽中最底层的工件推到物料台上工件抓取位。
工件到位传感器检测到工件到位后，推出气缸和顶料气缸逐个缩回，倒数第二层工件落到最底层，等待推出。
搬运站机械手伸出并抓取该工件，并将其运送往加工站。
⑵加工站加工站主要由物料台、夹紧机械手、物料台伸出/缩回气缸、加工（冲压）气缸以及相应的传感器、电磁阀构成，如图2所示。
图2本站的功能是完成一个对工件的冲压加工过程，流程如下：搬运站机械手把工件运送到物料台上→物料检测传感器检测到工件→机械手指夹紧工件→物料台回到加工区域冲压气缸的下方→冲压气缸向下伸出冲压工件→完成冲压动作后向上缩回→冲压气缸缩回到位→物料台重新伸出→到位后机械手指松开→搬运站机械手伸出并夹紧工件，将其运送往装配站。
⑶装配站装配站主要有供料单元、旋转送料单元、机械手装配单元、放料台以及相应的传感器、电磁阀构成，如图3所示。
图3本站功能是完成上盖工序，即把黑色或白色两种小圆柱工件嵌入到大工件中的装配过程。
当搬运站的机械手把工件运送到装配站物料台上时，顶料气缸伸出顶住供料单元倒数第二个工件；挡料气缸缩回，使料槽中最底层的小圆柱工件落到旋转供料台上，然后旋转供料单元顺时针旋转180度（右旋），到位后装配机械手按下降气动手爪→抓取小圆柱→手爪提升→手臂伸出→手爪下降→手爪松开的动作顺序，把小园柱工件顺利装入大工件中，机械手装配单元复位的同时，旋转送料单元逆时针旋转180度（左旋）回到原位，搬运站机械手伸出并抓取该工件，并将其运送往物料分解站。

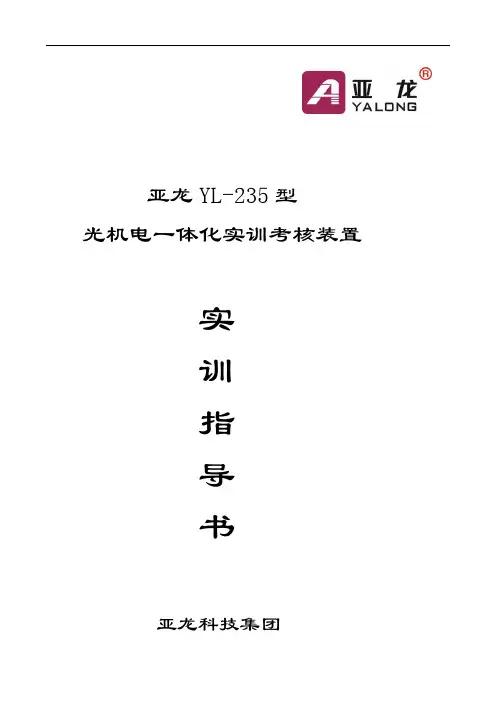

亚龙YL-235型光机电一体化实训考核装置实训指导书亚龙科技集团前言教育部为深入贯彻落实国务院召开的全国职业教育工作会议精神，推动中等职业学校教育教学改革，提高教育教学质量和办学效益，展示全国中等职业学校电工电子类专业的办学成果，交流新知识、新技术、新方法、新工艺在电工电子类专业教学中运用的经验，加强中等职业学校学生电工电子类专业技能训练，激励中职学校师生爱岗敬业、自强不息，根据教职成厅函[2007]4号文的精神，教育部与信息产业部决定共同举办2007＇全国中等职业学校“亚龙杯”电工电子技术技能大赛。
亚龙科技集团为了配合此次大赛，特精心研制了亚龙YL-235型光机电一体化实训考核装置，供各校和大赛实训与考核使用。
* * * * * *亚龙YL-235型光机电一体化实训考核装置，由铝合金导轨实训平台、上料机构、搬运机械手、物料传送和分拣机构等部件组成，各个机构紧密相连，学生可以自由集成、组装和调试。
各种机械采用电控气阀—气缸驱动，物料采用电动机—传送机构（或传送带）输送。
检测采用磁性开关、光电开关、接近开关、行程开关等工业上常用的传感器发出检测信号。
控制采用可编程序控制器（PLC）和交流变频器以及配套的电气控制线路。
其中包括：动作指令、自动检测、动作控制、显示和报警。
以上内容包含了机电一体化专业所涉及的基础知识和专业知识，包括了基本的机电技能要求，也体现了当前先进技术的应用。
YL-235型光机电一体化实训考核装置为学生提供了一个典型的、可进行综合训练的工程环境，为学生构建了一个可充分发挥学生潜能和创造力的实践平台。
在此平台上可实现知识的实际应用、技能的综合训练和实践动手能力的客观考核。
本实训指导书主要阐述YL-235型光机电一体实训考核装置的基本结构、工作原理、工作过程和典型产品（PLC和变频器）的使用说明。
期望读者能对照实物，搞清它们的基本结构、动作流程、控制方式和工作原理，能顺利完成考核要求。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、14 3.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求：设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一：工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置，由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
亚龙YL－235A型光机电一体化实训考核装置一、亚龙YL－235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
亚龙YL－235A型光机电一体化实训考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：1. 气动系统的安装与调试项目：选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：★气动方向控制回路的安装；★气动速度控制回路的安装；★摆动控制回路的安装；★气动顺序控制回路的安装；★气动机械手装置的安装；★气动系统安装与调试；2. 电气控制电路的安装和PLC程序编写项目：选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：★电动机正反转控制电路的连接与控制程序编写；★电动机调速控制电路的连接与控制程序编写；★气动方向控制程序编写；★气动顺序动作控制程序编写；★气动机械手控制程序编写；★皮带输送机控制程序编写；★机电一体化设备控制程序编写；★自动生产线控制程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：★传动装置同轴度的调整；★皮带输送机的安装与调整；★搬运机械手设备安装与调试；★物件分拣设备的安装与调试；★送料设备的安装与调试；★自动生产线设备安装与调试。

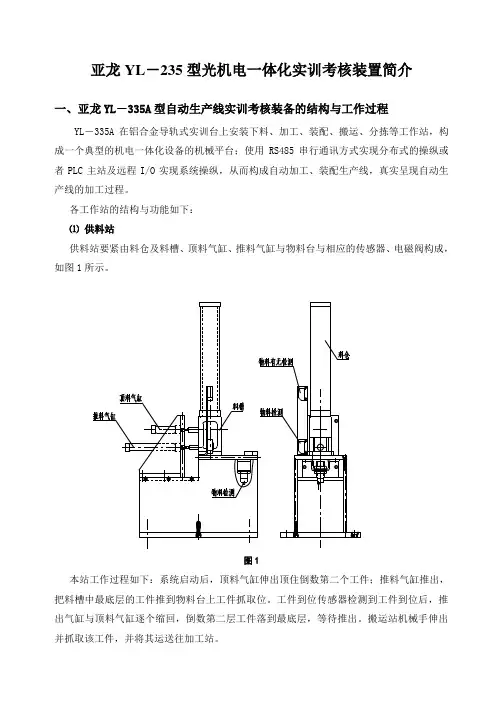

亚龙YL－235型光机电一体化实训考核装置简介一、亚龙YL－335A型自动生产线实训考核装备的结构与工作过程YL－335A在铝合金导轨式实训台上安装下料、加工、装配、搬运、分拣等工作站，构成一个典型的机电一体化设备的机械平台；使用RS485串行通讯方式实现分布式的操纵或者PLC主站及远程I/O实现系统操纵，从而构成自动加工、装配生产线，真实呈现自动生产线的加工过程。
各工作站的结构与功能如下：⑴供料站供料站要紧由料仓及料槽、顶料气缸、推料气缸与物料台与相应的传感器、电磁阀构成，如图1所示。
图1本站工作过程如下：系统启动后，顶料气缸伸出顶住倒数第二个工件；推料气缸推出，把料槽中最底层的工件推到物料台上工件抓取位。
工件到位传感器检测到工件到位后，推出气缸与顶料气缸逐个缩回，倒数第二层工件落到最底层，等待推出。
搬运站机械手伸出并抓取该工件，并将其运送往加工站。
⑵加工站加工站要紧由物料台、夹紧机械手、物料台伸出/缩回气缸、加工（冲压）气缸与相应的传感器、电磁阀构成，如图2所示。
图2本站的功能是完成一个对工件的冲压加工过程，流程如下：搬运站机械手把工件运送到物料台上→物料检测传感器检测到工件→机械手指夹紧工件→物料台回到加工区域冲压气缸的下方→冲压气缸向下伸出冲压工件→完成冲压动作后向上缩回→冲压气缸缩回到位→物料台重新伸出→到位后机械手指松开→搬运站机械手伸出并夹紧工件，将其运送往装配站。
装配站要紧有供料单元、旋转送料单元、机械手装配单元、放料台与相应的传感器、电磁阀构成，如图3所示。
图3本站功能是完成上盖工序，即把黑色或者白色两种小圆柱工件嵌入到大工件中的装配过程。
当搬运站的机械手把工件运送到装配站物料台上时，顶料气缸伸出顶住供料单元倒数第二个工件；挡料气缸缩回，使料槽中最底层的小圆柱工件落到旋转供料台上，然后旋转供料单元顺时针旋转180度（右旋），到位后装配机械手按下降气动手爪→抓取小圆柱→手爪提升→手臂伸出→手爪下降→手爪松开的动作顺序，把小园柱工件顺利装入大工件中，机械手装配单元复位的同时，旋转送料单元逆时针旋转180度（左旋）回到原位，搬运站机械手伸出并抓取该工件，并将其运送往物料分解站。
亚龙YL235A型光机电一体化实训考核装置一、亚龙YL－235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采纳开放式和拆装式，实训装置用于机械部件组装，可依照现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采纳标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
亚龙YL－235A型光机电一体化实训考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：1. 气动系统的安装与调试项目：选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动操纵元件，可完成下列气动技术的工作任务：★气动方向操纵回路的安装；★气动速度操纵回路的安装；★摆动操纵回路的安装；★气动顺序操纵回路的安装；★气动机械手装置的安装；★气动系统安装与调试；2. 电气操纵电路的安装和PLC程序编写项目：选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：★电动机正反转操纵电路的连接与操纵程序编写；★电动机调速操纵电路的连接与操纵程序编写；★气动方向操纵程序编写；★气动顺序动作操纵程序编写；★气动机械手操纵程序编写；★皮带输送机操纵程序编写；★机电一体化设备操纵程序编写；★自动生产线操纵程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：★传动装置同轴度的调整；★皮带输送机的安装与调整；★搬运机械手设备安装与调试；★物件分拣设备的安装与调试；★送料设备的安装与调试；★自动生产线设备安装与调试。
亚龙 YL-235A 型光机电一体化实训指导书亚龙 YL－235A 型光机电一体化实训考核装置，由铝合金导轨式实训台、上料机构、上料检测机构、搬运机构、物料传送和分拣机构等组成。
各个机构严密相连，可以自由组装和调试。
掌握系统承受模块组合式，由触摸屏模块、PLC 模块、变频器模块、按钮模块、电源模块、接线端子排和各种传感器等组成。
触摸屏模块、PLC 模块、变频器模块、按钮模块等可按实训需要进展组合、安装、调试。
该系统包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏掌握、可编程掌握器、传感器，变频调速等多项技术，供给了一个典型的综合实训环境，使对过去学过的诸多单科的专业和根底学问，在这里能得到全面的生疏、综合的训练和实际运用。
一、西门子 PLC 主机、变频器电源模块：三相电源总开关〔带漏电和短路保护〕、熔断器、单相电源插座用于模块电源连接和给外部设备供给电源，模块之间电源连接承受安全导线方式连接。
按钮模块：供给了多种不同功能的按钮和指示灯〔DC24V〕，急停按钮、转换开关、蜂鸣器。
全部接口承受安全插连接。
内置开关电源〔24V/6A 一组，12V/2A 一组〕为外部设备工作供给电源。
PLC模块：主机承受西门子 S7-200 226 继电器输出型+EM222CN〔I/O 扩展模块〕，全部接口承受安全插连接。
变频器模块：变频器承受西门子MM420〔三相输入〕，全部接口承受安全插连接。
警示灯：共有绿色和红色两种颜色。
引出线五根，其中并在一起的两根粗线是电源线〔红线接“+24”，黑红双色线接“GND”〕，其余三根是信号掌握线〔棕色线为掌握信号公共端，假设将掌握信号线中的红色线和棕色线接通，则红灯闪耀，将掌握信号线中的绿色线和棕色线接通，则绿灯闪耀〕。
二、送料机构1－转盘2－调整支架3－直流电机4－物料5－出料口传感器6－物料检测支架放料转盘：转盘中共放三种物料：金属物料、白色非金属物料、黑色非金属物料。
亚龙YL-235A型光机电一体化实训考核装置概述:该实训装置(电脑学校自备)是亚龙YL-235型光机电一体化实训考核装置的升级产品，在增加触摸屏模块单元的同时，将各个典型的机电一体化设备的机械部件的支架均设计成了可调节的，并且增加了检测传感器的种类和数量，在一定程度上提高了教学实训的难度，从而提高了学生的职业能力（包括机械构件的装配与调整能力；机电设备的安装与调试能力；电路安装能力；气动系统的安装与调试能力；机电一体化设备的控制程序的编写能力；自动控制系统的安装与调试能力等）。
亚龙YL-235A型光机电一体化实训考核装置，由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产实训设备，也可添加机械部件组装其他生产实训设备，使整个装置能够灵活的按教学或者竞赛要求组装成具有模拟生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架，互换性强；按照具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
该系统包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏控制、可编程控制器、传感器，变频调速等多项技术，为学生提供了一个典型的综合实训环境，使学生对过去学过的诸多单科的专业和基础知识，在这里能得到全面的认识与巩固、综合的训练和实际运用。
实训项目1. 自动检测技术使用实训2. 气动技术应用实训3. 可编程控制器编程实训4. 电气控制电路实训5. 变频器应用实训6. 触摸屏应用实训7. 自动控制技术教学与实训8. 机械系统安装和调试实训9. 系统维护与故障检测实训主要技术参数:★电源输入：三相五线 AC 380V±1O％ 50Hz；★外形尺寸：1200×800×1500 mm；★电脑桌尺寸：600×530×1000mm★整机功耗：1.5 KW；★安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求：设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一：工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置，由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、14变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、15参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、16三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求：设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一：工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置，由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
序号项目名称品牌型号数量（套）单价总价（元）备注1 光机电一体化实训考核装置亚龙YL-235A型（西门子S7-200 CPU 226AC/DC/RELAY，西门子mm420 0.75kw、配电脑带USB数据线）10套45000 450000全国职业技能大赛指定型号2 可编程控制器西门子S7-200 CPU226 AC/DC/RELAY5套3500 17500高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
（亚龙235A标准模块）可以配套原来已购买的光机电一体化实训考核装置配套使用3 变频器西门子mm420 0.75kw 5套3000 150004 可编程控制器三菱FN3U-48MR15套3500 525005 变频器三菱E740 0.75KW 15套3000 450006 西门子S7-300前CPU：313c(24DI,16DO,A4L,2AO,1PT100)1套120007 连接器:40针2套8 存储卡:64KB 1套9 电源:PS 307(5A) 1套10 导轨DIN 480mm 1套11 联想计算机英特尔G550/2G/500硬盘/DVD/dos/19寸宽显示器10套3500 35000合计：627000元1.光机电一体化实训考核装置★所有设备零部件拆开后可以存放在存储盒内保存。
要求盒内有开模好的可用于该设备零部件的存放空间。
投标时提供样品或图片。
技术指标1、交流电源：三相五线AC 380 V±10% 50Hz；2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；3、外形尺寸：长×宽×高=1200mm×800mm×1500mm；4、整机功耗：≤1.5 kVA；5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。
具有接地保护、漏电保护功能，安全性符合相关的国标标准。
采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线功能要求设备采用铝合金导轨式实训台，模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
设备的PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。
插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
（1）PLC、变频器及触摸屏模块：PLC为西门子S7-200 CPU 226 AC/DC/RELAY；变频器采用西门子MM420；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
人机界面采用昆仑通态7寸彩色触摸屏，配套安装支架，支架可固定与实训台架铝合金台面上。
（2）电源模块：包括三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；铁质模块，尺寸：300×285mm.。
（3）一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以通过螺丝杆固定在实训桌上。
（4）送料装置：圆型的送料盘，边缘开有一出料口；通过送料盘机架与实训台固定；送料盘底部装有直流减速电机，作为旋转动力，并通过连轴器与送料盘内部的螺旋叶片连接；送料槽其一段与出料口相连接。
调整立柱上装有一载料台，高度与出料口平齐，通过光电传感器检测是否有物料。
（5）气动机械手装置：四自由度气动机械手，气缸及附属传感器；气动手臂两侧装有2个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。
整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。
（6）物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等同时正对料槽位置装有推料气缸，共计三个气缸。
传送带采用可拆卸的铝合金支架。
（7）设备台架：采用铝合金导轨式实训台，以经氧化处理的高材质20mm×80mm、30mm×60mm铝合金作为设备主要框架材料，实训台采用单面单抽屉结构，采用拉出式的抽屉结构，底部装有4个导向轮，方便实训台架移动， PLC、变频器等模块可以放置在抽屉上，整体结构为开放式和可拆装式。
外形尺寸为：1190mm×800mm×840 mm。
投标文件中要求提供该设备其他可扩展工作站具体方案至少5个，以备学校升级采购★设备配套教学软件：除必要的编程软件外，还必须配套所投标设备的教学软件，内容包括:详细介绍设备的组成、功能、使用方法，包括动画和配音，方便教师上课。
★配套教材：必须提供与设备配套正规出版社出版教材3种，教材内容必需涵盖设备涉及的各项技术，同时教材中必须包括所投标产品的拆装、调试及程序编写等各个方面的内容，作为所投标产品的实训教材使用。
投标时提供教材样本。
★提供竞赛试题库10套。
必须提供各省及全国的竞赛试题，要求与设备配套，投标时提供试题，设备应并能这些竞赛试题规定的任务和功能要求。
★气动液压仿真软件：液压仿真包括多种控制阀，压力控制阀，调速阀，调速回路，压力回路，快速运动回路，速度换接回路，换向回路，锁紧回路，多缸动作回路；气动仿真包括气源装置及气动辅件。
提供各种气动和液压元件的实物图片、工作原理剖视图和详细的功能描述。
各种回路都采用Flash动画播放，可逼真地模拟这些元件的工作过程及原理。
要求投标时提供软件进行现场演示。
★配置PLC实训多媒体教学课件：具有动画及配音，内容应包括对PLC实训台配套的模块的功能介绍、接线调试等。
必需与所投标设备配套，要求投标时提供软件进行现场演示。
★PLC仿真软件：要求在投标文件中提供软件著作权登记书及登记号，并进行现场演示★投标时要求提供设备产品功能3D演示软件拷贝版一份，以备进行现场演示要求可完成的实训项目光机电一体化实训考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：1. 气动系统的安装与调试项目：选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：1)气动方向控制回路的安装；2)气动速度控制回路的安装；3)摆动控制回路的安装；4)气动顺序控制回路的安装；5)气动机械手装置的安装；6)★气动系统安装与调试；2. 电气控制电路的安装和PLC程序编写项目：选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：1)电动机正反转控制电路的连接与控制程序编写；2)电动机调速控制电路的连接与控制程序编写；3)气动方向控制程序编写；4)气动顺序动作控制程序编写；5)气动机械手控制程序编写；6)皮带输送机控制程序编写；7)★机电一体化设备控制程序编写；8)★自动生产线控制程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：1)传动装置同轴度的调整；2)皮带输送机的安装与调整；3)搬运机械手设备安装与调试；4)★物件分拣设备的安装与调试；5)★送料设备的安装与调试；6)★自动生产线设备安装与调试。
4. 自动控制系统安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：1)多种传感器的安装与调试；2)机械手的自动控制；3)皮带输送机的自动控制；4)★机电一体化设备的自动控制；5)★PLC控制系统的安装与调试；6)★自动生产线的安装与调试。
★光机电一体化实训考核装置用于考核或技能竞赛，可考察的职业能力：1)机械构件的装配与调整能力；2)机电设备的安装与调试能力；3)电路安装能力；4)气动系统的安装与调试能力；5)机电一体化设备的控制程序的编写能力；6)自动控制系统的安装与调试能力。
配置清单序号名称主要技术指标数量单位备注1 实训桌1190×800×840 mm 1 张2 触摸屏模块昆仑通态7寸彩色触摸屏 1 块3 PLC模块西门子S7-200 CPU 226 AC/DC/RELAY 1 台4 变频器模块西门子MM420 1 台5 电源模块三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；1 块6 按钮模块24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；1 套7 物料传送机部件直流减速电机（24 V，输出转速6 r/min）1台，送料盘1个，光电开关1只；1 套8 气动机械手部件单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，电感式接近开关2只，磁性开关5只，缓冲阀2只，非标螺丝2只，双控电磁换向阀4只；1 套9 皮带输送机部件三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2 mm 1条；1 套10 物件分拣部件单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只1 套11 接线端子模块接线端子和安全插座 1 块12 物料金属5个，尼龙黑白各5个15 个13 安全插线 1 套14 气管Φ4\Φ6 1 套15 PLC编程线缆 1 条16 PLC编程软件 1 套拷贝版17 触摸屏与计算机通信线1 条18 触摸屏与PLC通信线1 条19 配套工具 1 套20 产品配套光盘 1 套21 线架 1 个22 电脑推车580*400*780mm 1 台23 塑料泡沫盒 1 套。
