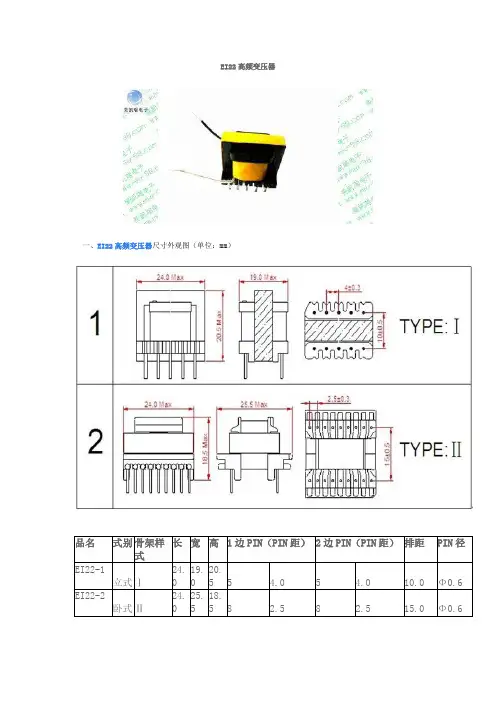

EI22高频变压器

软磁铁氧体磁心主要品种规格及其应用(一)适于高频电子变压器和电感器应用的软磁铁氧体磁心，品种规格很多主要有E 型、U 型、罐型及特殊磁心等，下面作一些重点介绍。

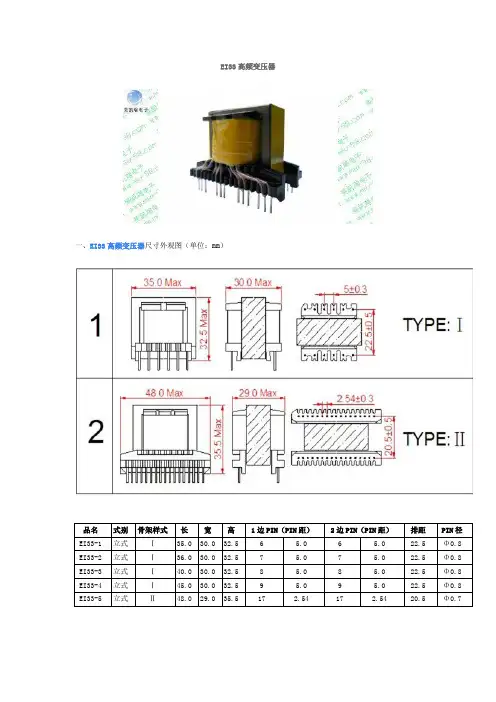

(1) E 型磁心具有矩形截面的E型磁心，由于结构和制造简单，已成为最广泛应用的高频变压器磁心，可以在低磁通密度或高磁通密度下使用。

这类磁心通常成对使用，组成闭合磁路。

常用规格可细分为 EE 型、EI 型、ETD(EC) 型；新开发的有 EPC、EFD 型等，在平面变压器中使用。

① EE 型磁心常用规格有 EE13、EE16、EE19、EE20、EE22、EE25、EE28、EE30、EE40、EE55等。

分别表示磁心的外形尺寸。

有的适用于开关电源变压器，有的可制作驱动变压器，脉冲变压器等。

平面变压器采用更小尺寸的规格，如 EE5、EE10 等。

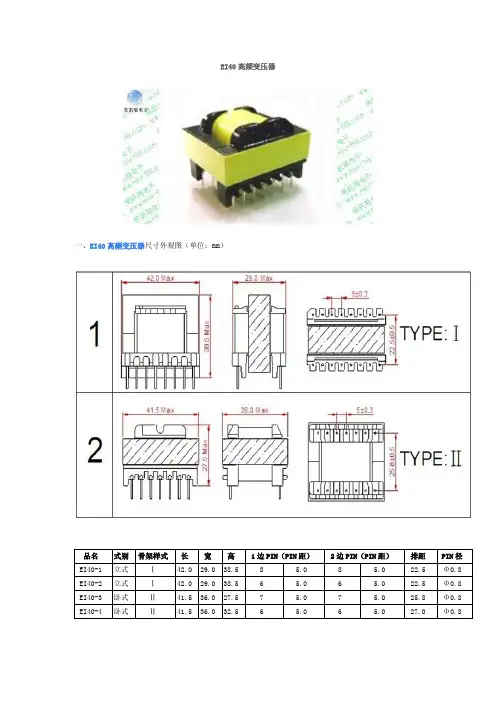

② EI 型磁心用一个 E 型和一个条型磁心配对作用，常用规格有 EI22、EI25、EI28、EI30、EI35、EI40、EI50等，这类磁心可以制作开关电源的变压器，也在彩电中制作枕校变压器，近年来，在平面变压器中采用更小规格除菌过滤器磁心，如 EI14、EI18 等。

③ ETD(EC) 型磁心国际电工委员会早在 1992 年就推荐了 ETD 磁心尺寸系列，以后又陆续将尺寸系列作了一些扩展，这类磁心中心柱为圆形截面（见图1-1.3），与相同面积的方形截面相比，绕线长度短，因而微孔滤膜铜耗小，漏感也低。

这类磁心国内习惯于称为 EC 型磁心，国外也有称为 ER 型磁心。

国际标准推荐的尺寸规格有 ETD19、ETD29、ETD34、ETD39、ETD44、ETD49、ETD54、ETD59。

这类磁心主要用于制作功率变压器和扼流图，更适合高频使用。

在平面变压器推荐使用低矮形的 ER 型磁心，尺寸规格有 ER95、ER11、ER14.5。

高频变压器规格书1．变压器骨架尺寸图：2．电原理图:3、绕线表EI-2206(3-1脚电感量：1.8MH)序号绕组线材匝数绕线方法N1 3---1 2UEWφ0.25*1P 96TS 密绕N2 5---4 2UEWφ0.25*1P 18TS 疏绕N3 10--6 2UEWφ0.25*3P 13TS 疏绕4.外观：5.1 外观:变压器不应有锈蚀、裂痕或其它损伤,标志应清晰、牢固,线圈与磁芯的装配应牢固、无松动。

外形尺寸、安装尺寸应符合图纸要求。

5.2 可焊性: 任一引出端应易粘锡 ,其使用部分的可焊表面应能覆盖上一层光滑明亮的焊料层,其焊料的覆盖面积应≥90%5.电气性能：6.6绝缘等级：B 级。

6.材料清单：序号 材料名称 规格型号 供应商UL NO ： 1 骨架EFD15立式4+4长春E59481 2 磁芯 EFD15 R2.3K/JP4/TP4 浩博，玖隆旺，天通N/A 3 绝缘胶带CT-286 130℃ 亚华压敏胶有限公司E165111 4 漆包线0.4mm 0.15mm 0.3mm 130℃深港 130℃ E194410 5 凡立水T1148-1/9188A等同 N/A 6 焊锡 Sn99.3/Cu0.7 雅拓莱 N/A 7 商标 XCL-EFD15等同 N/A 8序号 参 数 名 称 测 试 端 技 术 要 求 测 试 条 件6.1 电 感 量 1－2 1.2mHTF-6870 f=1KHz 0.3rms 6.2 漏 感 1-2(短接次级)<50uH6.4 抗 电 强 度 初级对次级2.0KV/1mA/1min CJ2671初级对磁芯，次级对磁芯1KV/1mA/1min6.5 绝 缘 电 阻 初级对次级初级、次级对磁芯≥100 M Ω（常态） ≥20 M Ω（热态）≥20 M Ω（潮态） DC500VNF25117.磁芯磁滞回线8、主要工艺控制点1、绕线平整，结构紧凑，密绕的不能来回重叠。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的如类似，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

3电感量、AL系数和在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。

磁芯分为铁氧体磁芯和合金类磁芯铁氧体磁芯（常用的）：锰锌系列，镍锌系列根据变压器用途选磁芯：PQ功率磁芯：功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器主要材质：TP3，TP4EP型高导磁芯：主要用于滤波器波形整理，消除杂波，使视频清晰或音频保真根据滤波器电感量大小：AL=（L/）*1000000（）（准确的说法是叫电感系数，他是为了便于开关电源的匝数引入的，(N*N=Lp/Al 其中N为线圈的匝数,Lp为线圈的电感量,Al为电感系数)一般手册上给的是1匝线圈的电感量,有的给出的是1000的电感量.1mH=1000uH 1uH=1nH ，nH(纳亨)磁芯结构的选择：选择时要尽量降低漏磁和漏感，增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配接线方便。

不同磁芯对变压器的工作影响：常用的PQ和EP磁芯参数PQ型磁芯参数：特点：有10种形状构成系列供选用。

为高密度（定义）安装而设计的磁芯形状。

用途：开关电源用变压器，扼流圈等。

EP型磁芯参数：AP法选磁芯：令初次绕组的有效值电压为，初次线圈的匝数为，所选磁芯的交流磁通密度为，磁通量为，开关周期为T，开关频率为f，初次侧电流的波形系数是，磁芯有效横截面积为有关系式：==(1)考虑到=关系式之后波形系数：4*f fK k=(2)波形因数：rmsfaveUkU=(3)采用有效值，采用整流平均值（均绝值）正弦波的有效值为峰值的倍,整流平均值为峰值的倍可推导出：=(4)同理设次级绕组电压为，其绕组为，可得：=(5)设绕组的电流密度为J（400A/cm2），导线截面积为S=I/J，高频变压器的窗口利用系数为，初次绕组有效值电流分别为,，绕组面积被完全利用时：=+(6)=+(7)将（4）（5）整理进（7）后得：=(8)AP===(9)高频变压器的视在功率为初次绕组所承受的总功率，即S=。

因电源效率η=，最终得到：AP==() (10)=1.115D，=Z最后得到下式：AP==()对于反激式开关电源，值应介于0.2-0.3T之间，电流密度J一般取200-600A/，窗口利用面积Kw一般取0.3-0.4（实际时取的），为脉动系数，其值为原边侧电流斜坡中心值与峰值开关电流的比值。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。

D.Y.Chen提供的参考资料解释了这种现象。

一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2 Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

高频变压器计算步骤高频变压器计算(CCM模式)反激式DC/DC变换电路电路基本参数:Vo1=15V Io1=0.4AVo2=-10V Io2=0.4AVs=15V(范围10V~20V)Po=10W设定参数:1.电路工作频率(根据UC3843的特性,初步确定为50KHz),电路效率为G=75%2.反激式变换器的工作模式CCM3.占空比确定(Dmax=0.4)4.磁芯选型(EE型)设计步骤(1)选择磁芯大小Pin=Po/G=10/0.75=13.3W(查表),选择EE19磁芯(2)计算导通时间Dmax=0.4,工作频率fs=50KHzton=8us(3)选择工作时的磁通密度根据所选择的磁芯EE19(PC40材料)Ae=22mm2,Bmax=0.22T(4)计算原边匝数Np=(Vs*ton)/(Bmax*Ae)=(10*8)/(0.22*22)=16.52,取整16(5)计算副边绕组以输出电压为15V为例进行计算,设整流二极管及绕组的压降为1V15+1=16V原边绕组每匝伏数=Vs/Np=10/16=0.625V/匝副边绕组匝数Ns1=16/0.625=25.6,取整26(6)计算选定匝数下的占空比;辅助输出绕组匝数新的每匝的反激电压为:16/26=0.615Vton=(Ts*0.615)/(0.625+0.615)=9.92us占空比D=9.92/20=0.496对于10V直流输出,考虑绕组及二极管压降1V后为11VNs2=11/0.615=17.88,取整17(7)初级电感,气隙的计算在周期Ts内的平均输入电流Is=Pin/Vs=13.3/10=1.33A导通时间内相应的平均值为Iave=(Is*Ts)/ton=1.33*20/9.92=2.68A开关管导通前的电流值Ip1=Iave/2=2.68/2=1.34A开关管关闭前的电流值Ip2=3Ip1=1.34*3=4.02A初级电感量Lp=Vs*&t/&i=10*9.92/2.68=37.01uH气隙长度Lg=(u0*Np^2*Ae)/Lp=0.19mm(8)检测磁芯磁通密度和饱和区间计算磁心饱和边界.计算交流磁通产生的磁感应强度变化幅值:△Bac=(Vs*ton)/(Ae*Np)=(10*9.92)/(16*22)=0.282T使用磁感应强度与直流电有关的关系式计算直流成分Bdc假设磁芯所有的磁阻都集中在气隙中,显然作为一个比较保守的结果,可求得一个较高的直流磁感应强度.此近似值允许使用一个简单的公式Bdc=u*H=u0*Np*Ip1/(Lg*0.001)=0.142T交流和直流磁感应强度之和得到磁感应强度最大值为Bmax=△Bac/2+Bdc=0.141+0.142=0.283T<0.39T(9)选择导线●初级电流有效值为:Krp=0.667Irms=Ip*sqr(Dmax*(Krp^2*1/3-Krp+1))= 1.96A,选取电流密度为4A/mm2则导线线径为:D=1.13(I/J)^1/2=0.792mm选择AWG20导线注:由于高频电流在导体中会有趋肤效应,所以在确定线经时还要计算不同频率时导体的穿透深度.公式:d=66.1/(f)^1/2.如果计算出的线径D大于两倍的穿透深度,就需要采用多股线或利兹线考虑集肤效应,d=66.1/(f)^1/2=66.1/50000^1/2=0.296mm,2*d=0.592mm<0.792mm则初级导线需要采用多股线并绕AWG20导线的截面积为Sc=0.606mm2,采用AWG23导线双股并绕截面积Sc=0.3135*2=0.627mm2>0.606mm2● 15V次级输出电流峰值为:Isp1=(Ip*Np/Ns1)*(Po1/Po)=1.484A有效值为Isrms1=Isp1*sqr[(1-Dmax)*(Krp^2*1/3-Krp+1)]=0.731A则导线线径为:D=1.13(I/J)^1/2=0.483mm选择AWG25导线● -10V次级输出电流峰值为:Isp2=(Ip*Np/Ns2)*(Po2/Po)=1.513A有效值为Isrms2=Isp2*sqr[(1-Dmax)*(Krp^2*1/3-Krp+1)]=0.745 A则导线线径为:D=1.13(I/J)^1/2=0.487mm选择AWG25导线◆◆◆磁芯及骨架分别采用TDK公司的PC40EE19-Z,BE19-118CPHFR◆◆◆高频变压器计算(DCM模式)电路基本参数:Vo1=15V Io1=0.4AVo2=-10V Io2=0.4AVin=15V(范围10V~20V)Po=10W设定参数:1.电路工作频率(根据UC3843的特性,初步确定为50KHz),电路效率为G=75%2.反激式变换器的工作模式DCM3.占空比确定(Dmax=0.4)4.磁芯选型(EE型)设计步骤:先选定一个工作点(即最小输入电压,最大占空比的情况):(1)初级峰值电流Ip=2 Po/(G*Vinmin*Dmax)=2*10/(0.75*10*0.4)=6.67A(2)初级电感量Lp=Dmax* Vinmin /fs*△Ip=0.012mH(3)选择TDK的铁氧体磁芯PC40其温升100摄氏度时饱和磁通密度为390mT,取工作Bmax为220mTAeAw=(Lp* Ip22 * 104/Bw*K0 *Kj)1.14其中Bw=0.22,K0=0.4;Kj=395A/cm2 ;计算得AeAw=0.118选择PC40EE19的磁芯,其AeAw=0.22*0.054=0.119cm4>0.118cm4(4)计算气隙Lg=0.4Л* Lp*Ip2/Ae*Bmax2 =0.63mm(5)变压器初级匝数Np=(Lp*Ip)*104/(Ae*Bmax)=16.54匝,取整16匝.(6)变压器次级匝数设次级二极管压降及绕线压降为Vd=1V15V次级绕组匝数Ns1=Np(Vo1+Vd)(1-Dmax)/(Vmin*Dmax)=38.4, 取整38匝.-10V次级绕组匝数Ns2= Np(Vo2+Vd)(1-Dmax)/(Vmin*Dmax)=26.4, 取整26匝. (7)导线线径的选择断续模式下Krp=1,选择电流密度为4A/mm2●初级有效电流Irms=Ip*sqr(Dmax*(Krp^2*1/3-Krp+1))= Ip*sqr (Dmax/3)=2.44A 可以得原边导线直径d=1.13*sqr(Irms/J)=1.13*sqr(2.44/4)=0.882mm选择AWG20#线注:由于高频电流在导体中会有趋肤效应,所以在确定线经时还要计算不同频率时导体的穿透深度.公式:d=66.1/(f)^1/2.如果计算出的线径D大于两倍的穿透深度,就需要采用多股线或利兹线考虑集肤效应,d=66.1/(f)^1/2=66.1/50000^1/2=0.296mm,2*d=0.592mm<0.882mm则初级导线需要采用多股线并绕AWG20导线的截面积为Sc=0.606mm2,采用AWG23导线双股并绕截面积Sc=0.3135*2=0.627mm2>0.606mm2●15V次级峰值电流Isp1=(Ip*Np/Ns1)*(Po1/Po)=1.685A有效值为Isrms1=Isp1*sqr[(1-Dmax)*(Krp^2*1/3-Krp+1)]= Isp1*sqr ((1-Dmax)/3)=0.753A则导线线径为:D=1.13(Isrms1/J)^1/2=0.490mm选择AWG25导线●-10V次级峰值电流Isp2=(Ip*Np/Ns2)*(Po2/Po)=1.642A有效值为Isrms2=Isp2*sqr[(1-Dmax)*(Krp^2*1/3-Krp+1)]= Isp2*sqr ((1-Dmax)/3)=0.734A则导线线径为:D=1.13(Isrms2/J)^1/2=0.484mm选择AWG25导线◆◆◆磁芯及骨架分别采用TDK公司的PC40EE19-Z,BE19-118CPHFR◆◆◆。

开关电源变压器设计 （草稿）开关变压器是将DC 电压，通过自激励震荡或者IC 它激励间歇震荡形成高频方波，通过变压器耦合到次级,整流后达到各种所需DC 电压.变压器在电路中电磁感应的耦合作用，达到初.次级绝缘隔离，输出实现各种高频电压. 目的：减小变压器体积，降低成本，使设备小形化，节约能源，提高稳压精度.N工频变压器与高频变压器的比较:高频E =4.0f N Ae Bm f=50KHZ | N Ae Bm (P2 / P2+Pm+ P C )n >90% ((P2 / P2+Pm )(系统 100W 供电 142W)Cosw>0.90 (系统 100W 供电 111W)(U20-U2 / U20*100) △ U<0.2%好 小SPS ^昌昌雷源方框圄E =4.4f N Ae Bm效率： 功率因素： 稳压精度： 适配.控制性能： 体积.重量工频f=50HZ n =60-80 %Cosw=0.6-0.7△ U%=1%差 大AC（典形雷路）开关变压器主要工作方式一 .隔离方式： 有隔离；非隔离 (TV&TVM11) 二 .激励方式： 自激励；它激励 (F +& IC) 三 .反馈方式：自反馈；它反馈(F- & IC) 四 .控制方式： PWM: PFM(T & T ON )五 .常用电路形式：FLYBACK & FORWARD一.隔离方式：有隔离P-S 不共用地非隔离P-S 共用地，俗稀熟底板自激勘••用燮屋器F +自激a 震藻它激a ••用集成IC 它激a^歇震藻分立元件震BP=300V 220W2-VD取檄二.激励方式:S1=120VS2=57VF +激IaS3=16V分立元件P=300V单端反激励(Flyback) Vi ViTr 控制重路Tr控制甯路 I RL 开关变压器主要设计参数 ----- 静态测试参数：IR. HI-POT. IV O p Cp. Z.动态测试参数「Vo单端正激励(Forward)Tr:Ton R DC . L .L K . L DC .TR. Q.Vi. Io.Vo. TaU. FDmax材料选择参数C ORE： P .Pc.ui.A L Ae. Bs WIRE:BOBBIN: ①ImaxUL94 V--O.( PBT. HI-POT ..........PHENOLIC. NYLON) TAPE:HI-POTP N -(SOL.SPC).PN//PN.PN -PN.S N (SOL.SPC).① n. M.。

磁芯种类和AP法选磁芯磁芯分为铁氧体磁芯和合金类磁芯铁氧体磁芯（常用的）：锰锌系列，镍锌系列铁氧体磁芯锰锌系镍锌系组成Fe2O371%，MnO 20%，其他为ZnO Fe2O3 50%，NiO 24%，其他为ZnO特点电阻率高（10omh-cm）铁芯损耗低居里温度高电阻率高（107omh-cm）铁芯损耗较锰锌系高工作频率高居里温度高形状EE,ER,EI,PQ,RM,POT DR,R,环形用途功率变压器，EMI共模滤波器，储能电感常模滤波器，储能电感合金类磁芯硅钢片铁粉芯铁硅铝合金铁镍合金钼坡莫合金组成硅,钢极细的铁粉和有机材料粘合铝6%，硅9%，铁85%组合成镍50%，铁50%组合而成钼2%，铁17%，镍81%组成特点极高的磁导率（μ约60000）很高的饱和磁通密度（0.6T~1.9T）电阻率非常低（取决于硅含量），故使用频率不高成本低廉磁导率在10~75之间低成本铁芯损耗很高磁导率在26~125之间成本中等铁芯损耗低饱和磁通密度高于铁硅铝合金成本高于铁硅铝合金铁芯损耗于铁硅铝合金和铁粉芯之间磁导率在14~550之间饱和磁通密度最高成本最高铁芯损耗最低，稳定性最好型式片状或带状以及加工后的O型，R型等EE，ER，环形等环形环形环形根据变压器用途选磁芯：PQ功率磁芯：功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器主要材质：TP3，TP4EP型高导磁芯：主要用于滤波器波形整理，消除杂波，使视频清晰或音频保真根据工作频率选择磁芯适用的工作频率范围TP3材质温度升高，功率呈下降趋势，中心工作频率25KHz—200KHzTP4材质中心工作频率在200KHz—300KHzTH7，TH10,TH12材质中心工作频率小于150KHz根据功率大小选择磁芯小于5W可用磁芯ER9.5，ER11.5,EE8.3，EE10，EE13，EP7，EP10，RM4，UI19.8，URS7 5—10W可用磁芯ER20，EE19，RM5，GU14，EI22，EF16，EP13，UI11.510—20W可用磁芯ER25，EE20，EE25，RM6，GU18，EF2020—50W可用磁芯ER28，EI28，EE28，EE30，EF25，RM8,GU22,PQ20系列,EFD20 50—100W可用磁芯ER35，ETD34，EE35，EI35，EF30，RM10，GU30，PQ26系列100—200W可用磁芯ER40，ER42，EI40，RM12，GU36，PQ32系列200—500W可用磁芯ER49，EC53，EE42，EE55，RM14，GU42，PQ35系列，PQ40系列，UU66 500W以上可用磁芯ER70，EE65，EE85，GU59，PQ50系列，UU80，UU93根据滤波器电感量大小：）AL=（L/N2）*1000000（nHN2（准确的说法是叫电感系数，他是为了便于开关电源的匝数引入的，(N*N=Lp/Al 其中N为线圈的匝数,Lp为线圈的电感量,Al为电感系数)一般手册上给的是1匝线圈的电感量,有的给出的是1000的电感量.1mH=1000uH 1uH=1nH ，nH(纳亨)（不常用）UU型磁芯1300—6000EP型磁芯5000—12000ET,FT型磁芯1500—9000EE型磁芯1500—13000磁芯结构的选择：选择时要尽量降低漏磁和漏感，增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配接线方便。

基于VIPer22A变换器的高频电源变压器设计随着集成化的发展，开关电源电路结构设计的复杂程度相对减弱，高频变压器的设计就上升到较重要地位了。

本文在简介了VIPer22A器件及其制作的开关电源工作原理之后，结合实例着重说明了变换器中高频电源变压器的设计步骤和调试方法。

[关键词]：功率变换器电感储能式变换器磁感应强度1、引言近两年来，单片式开关电源功率变换器VIPer22A因其封装小巧、外围电路简练、工作稳定可靠程度高等因素，应用一天天多了起来。

VIPer22A芯片内部采用电流控制型PWM调制器，适用于电池充电器、电源适配器、电视机或监控器的待机电源，尤其适用于各种控制电路的辅助电源。

进一步分析下来，觉得其外围电路易于掌握，但对其电源变压器各项参数，却往往疏于深入了解。

这里就着重阐述一下单片式开关电源变换器VIPer22A的高频变压器的设计、调试程序及其具体方法，也许不是没有裨益的。

2、VIPer22A功能概述2.1、VIPer22A器件的内部电路结构框图VIPer22A单片开关电源变换器内部电路结构框图功能概述VIPer22A型单片式开关电源功率变换器，内部高压功率MOSFET漏-源极的击穿电压可达7 30V以上；极限电流在0.56～0.84A之间（典型值为0.7A），通态电阻15Ω；输入电压在由85～265VAC范围内波动时，可输出12W的功率；具有过流、过压和过热等带迟滞特性的保护功能，因此其工作稳定可靠性能极好。

只要变压器设计无误，几乎无需调试，连通电路就能正常投入运行。

其封装形式为DIP-8封装。

FB为输出电压反馈端，其电压范围在0～1V之间。

UDD为控制电路的电源端，上电瞬间由来自高压电流源的电流向UDD端——包括外围电容充电，当UDD端电压达到14.5V时，自动关断高压电流源；当UDD低至8V时又自动开启高压电流源。

功率MOSFET开始工作以后，改由电源变压器的辅助绕组继续供电，确保器件始终处于正常运行状态。
