电力电子应用课程设计班级电气1123 学号姓名专业电气工程与其自动化系别电子与电气工程学院指导教师陈万淮阴工学院电气工程系2015年5月开关电源是在电子、通信、电气、能源、航空航天、军事以与家电等领域应用非常广泛的一种电力电子装置。
它具有电能转换效率高、体积小、重量轻、控制精度高和快速性好等优点，推挽变换器和正激变换器是两种常用的 DC/DC变换器。
推挽电路就是两个不同极性晶体管连接的输出电路。
推挽电路采用两个参数相同的功率BJT 管或MOSFET 管，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。
推挽输出既可以向负载灌电流，也可以从负载抽取电流。
推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。
关键词：双端电路推挽变换器一、设计思想与设计原理 01.1 推挽变换器 01.1.1设计目的 01.1.2 工作原理 01.1.3 基本关系 (2)1.2 推挽变换器的参数设计 (2)1.2.1 主功率变压器的设计 (3)1.2.2 开关管的选取 (4)1.2.3 副边整流管的选取 (4)1.2.4 滤波电感的设计 (5)1.2.5 滤波电容的设计 (6)1.2.6 控制电路关键参数设计 (6)二、PWM控制芯片选取与介绍 (7)2.1 PWM控制芯片选取 (7)2.2 KA3525引脚介绍 (7)三、设计调试 (9)四、设计总结： (13)4.1 电路总结 (13)4.2 心得体会 (13)参考文献 (14)一、设计思想与设计原理1.1 推挽变换器1.1.1设计目的通过本课题的分析设计，可以加深学生对间接的直流变流电路基本环节的认识和理解，并且对隔离的DC/DC电路的优缺点有一定的认识。
要求学生掌握推挽变换器的脉冲变压器工作特性，并学会分析该电路的各种工作模态，与开关管、整流二极管的电压电流参数设计和选取，掌握脉冲变压器的设计和基本的绕制方法，熟悉变换器中直流滤波电感的计算和绕制，建立硬件电路并进行开关调试。
如何一步一步设计开关电源？开关电源设计调试步骤全过程针对开关电源很多人觉得很难，其实不然。
设计一款开关电源并不难，难就难在做精，等你真正入门了，积累一定的经验，再采用分立的结构进行设计就简单多了。
万事开头难，笔者在这就抛砖引玉，慢慢讲解如何一步一步设计开关电源。
开关电源设计的第一步就是看规格，具体的很多人都有接触过，也可以提出来供大家参考，我帮忙分析。
在这里只带大家设计一款宽范围输入的，12V2A的常规隔离开关电源。
1、首先确定功率根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback)基本上可以满足要求。
在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论。
2、选择相应的PWMIC和MOS来进行初步的电路原理图设计当我们确定用flyback拓扑进行设计以后，我们需要选择相应的PWMIC和MOS来进行初步的电路原理图设计(sch)。
无论是选择采用分立式的还是集成的都可以自己考虑。
对里面的计算我还会进行分解。
分立式：PWMIC与MOS是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说）；集成式：就是将PWMIC与MOS集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境。
3、做原理图确定所选择的芯片以后，开始做原理图(sch)，在这里我选用STVIPer53DIP(集成了MOS)进行设计。
设计前最好都先看一下相应的datasheet，确认一下简单的参数。
无论是选用PI的集成，或384x或OBLD等分立的都需要参考一下datasheet。
一般datasheet里都会附有简单的电路原理图，这些原理图是我们的设计依据。
4、确定相应的参数当我们将原理图完成以后，需要确定相应的参数才能进入下一步PCBLayout。
当然不同的公司不同的流程，我们需要遵守相应的流程，养成一个良好的设计习惯，这一步可能会有初步评估，原理图确认，等等，签核完毕后就可以进行计算了。
常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。
【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。
【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。
【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。
【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。
【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。
【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。
【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。
【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。
【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。
软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。
软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。
磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。
磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。
第一类为开路磁芯。
这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。
开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。
因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

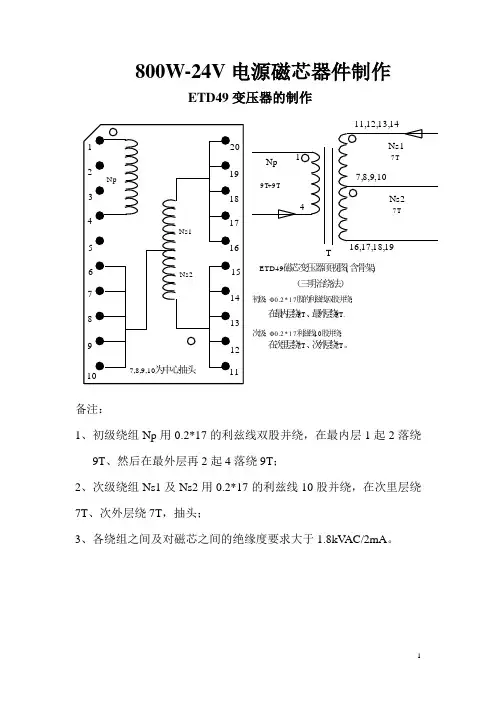

800W-24V电源磁芯器件制作
ETD49变压器的制作
备注：
1、初级绕组Np用0.2*17的利兹线双股并绕，在最内层1起2落绕
9T、然后在最外层再2起4落绕9T；
2、次级绕组Ns1及Ns2用0.2*17的利兹线10股并绕，在次里层绕7T、次外层绕7T，抽头；
3、各绕组之间及对磁芯之间的绝缘度要求大于1.8kV AC/2mA。
EI22驱动变压器
备注：
1、初级绕组Np用直径0.31的漆包线，在最内层1起5落，30T；
2、次级绕组Ns1和Ns2用0.31的漆包线，分别是6起7落、10起9落，30T，Ns1和Ns2相等。
3、各绕组之间及对磁芯之间的绝缘度要求大于1.8kV AC/2mA。
EP13辅助电源变压器
备注：
1、磁芯加0.2mm的气隙；
2、初级绕组Np用直径0.31的漆包线6起5落，在最内层先绕60T，
绕完次级绕组及反馈绕组后再在最外层绕初级的另60T；
3、次级绕组Ns用0.41的漆包线，1起4落，绕制10T；
4、反馈绕组Ns用0.27的漆包线，8起7落，绕制12T；
5、各绕组之间及对磁芯之间的绝缘度要求大于1.8kV AC/2mA。
电感
储能电感L3，用Φ33*11黑色铁硅铝环、Φ1.2的漆包线四线并绕，电感量在50uH±20%，磁环竖直，引线分布在两侧，引线长5cm （去漆上锡）。
