(新教材)2020版物理人教版必修第三册课后练习：第十章 静电场中的能量 测评

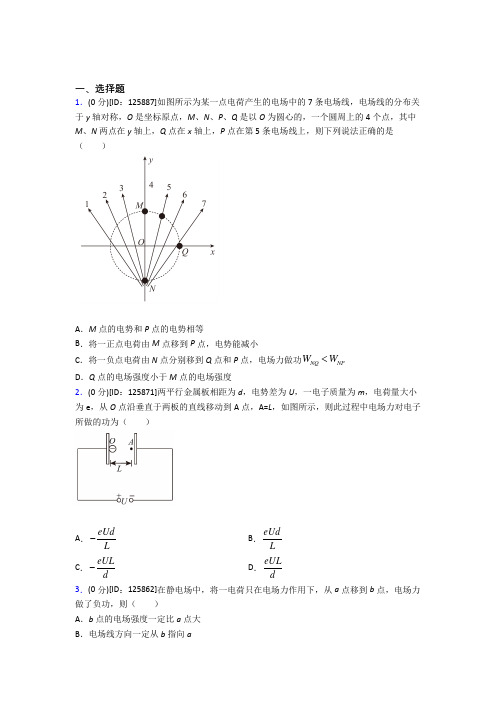

一、选择题1．(0分)[ID ：125887]如图所示为某一点电荷产生的电场中的7条电场线，电场线的分布关于y 轴对称，O 是坐标原点，M 、N 、P 、Q 是以O 为圆心的，一个圆周上的4个点，其中M 、N 两点在y 轴上，Q 点在x 轴上，P 点在第5条电场线上，则下列说法正确的是（ ）A ．M 点的电势和P 点的电势相等B ．将一正点电荷由M 点移到P 点，电势能减小C ．将一负点电荷由N 点分别移到Q 点和P 点，电场力做功NQ NP W W <D ．Q 点的电场强度小于M 点的电场强度2．(0分)[ID ：125871]两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量大小为e ，从O 点沿垂直于两板的直线移动到A 点，A=L ，如图所示，则此过程中电场力对电子所做的功为（ ）A ．eUd L -B ．eUd LC ．eUL d -D ．eUL d3．(0分)[ID ：125862]在静电场中，将一电荷只在电场力作用下，从a 点移到b 点，电场力做了负功，则（ ）A ．b 点的电场强度一定比a 点大B ．电场线方向一定从b 指向aC ．b 点的电势一定比a 点高D ．该电荷的动能一定减小4．(0分)[ID ：125852]如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa >φb >φcB ．E a >E b >E cC ．φa –φb =φb –φcD ．E a =E b =E c5．(0分)[ID ：125845]如图所示，匀强电场中的六个点A 、B 、C 、D 、E 、F 为正八面体的六个顶点，已知BE 中点O 的电势为零，A 、B 、C 三点的电势分别为7V 、1V -、3V ，则E 、F 两点的电势分别为（ ）A ．2V 、2V -B ．1V 、3V -C ．1V 、5V -D ．2V -、4V -6．(0分)[ID ：125837]如图所示，P 和Q 为两平行金属板，板间有一定电压，在P 板附近有一电子（不计重力）由静止开始向Q 板运动，下列说法正确的是（ ）A ．两板间距离越大，加速时间越短B ．两板间距离越小，电子的加速度就越小C ．电子到达Q 板时的速率，与加速电压无关，仅与两板间距离有关D ．电子到达Q 板时的速率，与两板间距离无关，仅与板间电压有关7．(0分)[ID ：125836]如图，△abc 中bc =4cm ，∠acb =30°。

高中物理必修第3册第十章 静电场中的能量测试卷测试卷附答案一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV 【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

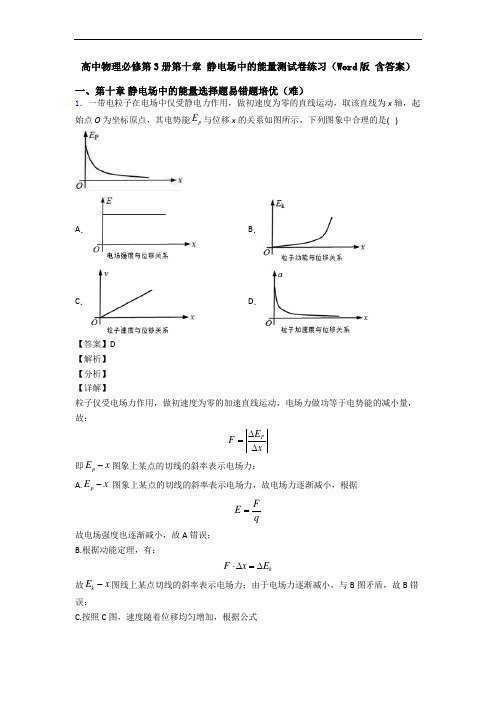

高中物理必修第3册第十章 静电场中的能量测试卷练习（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同 【答案】D 【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．3．空间某一静电场的电势φ在x 轴上分布如图所示，x 轴上两点B 、C 点电场强度在x 方向上的分量分别是E Bx 、E cx ，下列说法中正确的有A ．B 、C 两点的电场强度大小E Bx ＜E cx B ．E Bx 的方向沿x 轴正方向C ．电荷在O 点受到的电场力在x 方向上的分量最大D ．负电荷沿x 轴从B 移到C 的过程中，电场力先做正功，后做负功 【答案】D 【解析】 【分析】本题的入手点在于如何判断E Bx 和E Cx 的大小，由图象可知在x 轴上各点的电场强度在x 方向的分量不相同，如果在x 方向上取极小的一段，可以把此段看做是匀强电场，用匀强电场的处理方法思考，从而得到结论，此方法为微元法． 【详解】A 、在B 点和C 点附近分别取很小的一段d ，由题图得，B 点段对应的电势差大于C 点段对应的电势差，将电场看做匀强电场，有E dϕ∆=，可见E Bx >E Cx ，A 项错误．C 、同理可知O 点的斜率最小，即场强最小，电荷在该点受到的电场力最小，C 项错误．B 、沿电场线方向电势降低，在O 点左侧，E Bx 的方向沿x 轴负方向，在O 点右侧，E Cx 的方向沿x 轴正方向，B 项错误．D 、负电荷沿x 轴从B 移到C 的过程中，电场力先向右后向左，电场力先做正功，后做负功，D 项正确．故选D ． 【点睛】 挖掘出x φ-图象两大重要性质：图象的斜率反映电场强度的大小，图象中ϕ降低的方向反映场强沿x 轴的方向．4．匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图所示．已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V ，设场强大小为E ，一电量为1×610-C 的正电荷从D 点移到C 点电场力所做的功为W,则A ．W=8×610-J E ＞8 V/mB ．W=6×610-J E ＞6 V/mC ．W=8×610-J E≤8 V/mD ．W=6×610-J E≤6 V/m 【答案】A 【解析】 【分析】 【详解】试题分析：由题匀强电场中，由于D 为AB 的中点，则D 点的电势102A BD V ϕϕϕ+==，电荷从D 点移到C 点电场力所做的功为W=qU DC =q （φD -φC ）=1×10-6×（10-2）J=8×10-6J ．AB 的长度为1m ，由于电场强度的方向并不是沿着AB 方向，所以AB 两点沿电场方向的距离d ＜1m ，匀强电场中两点电势差与两点沿电场方向的距离成正比，即U=Ed ，所以8/UE V m d=>，故选A ． 考点：电势；电场强度5．如图所示,虚线AB 和CD 分别为椭圆的长轴和短轴,相交于O 点,两个等量异号点电荷分别位于椭圆的两个焦点M 、N 上.下列说法中正确的是( )A ．O 点的电场强度为零B ．A 、B 两点的电场强度相同C ．将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先减少后增加 D ．将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先增加后减少 【答案】B 【解析】 【详解】AB.由等量异种电荷的电场线分布情况可知，A 、B 两点的电场强度相同， O 点的电场强度不为零，故A 错误；B 正确；CD. 由等量异种电荷的等势面分布情况可知，A C DB φφφφ>=>正电荷在电势高的地方电势能大，所以将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先增大后减少，将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先减少后增大，故CD 错误。

新教材人教版2020—2021学年高中物理必修第三册第10章静电场中的能量练习含答案（新教材）必修第三册第10章静电场中的能量1、如图所示，带正电的导体球A置于原来不带电的空腔导体球B内，a、c分别为导体A、B内的点，b为导体A和B之间的一点，下列说法正确的是() A．a、b、c三点的电势都相等B．a点的电场强度为0，但电势最高C．b点的电场强度为0，但电势大于0D．a、b、c三点的电场强度均为02、两带电小球，电荷量分别为＋q和－q，固定在一长度为l的绝缘细杆的两端，置于电场强度为E的匀强电场中，杆与场强方向平行，其位置如图所示。

若此杆绕过O点垂直于杆的轴线转过180°，则在此转动过程中电场力做的功为()A．0 B．qElC．2qEl D．πqEl3、如图所示，在处于O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点静电力做的功为W1，以OA为半径画弧交OB于C，再把试探电荷由A 点移到C点静电力做的功为W2；由C点移到B点静电力做的功为W3。

则三次静电力做功的大小关系为()A．W1＝W2＝W3＜0 B．W1＞W2＝W3＞0C．W1＝W3＞W2＝0 D．W3＞W1＝W2＝04、如图所示的匀强电场的电场强度为1.0×103 N/C，ab平行于电场线，ab＝cd ＝4 cm，ac＝bd＝3 cm。

则下述计算结果正确的是()A．a、b之间的电势差为40 VB．a、c之间的电势差为50 VC．将q＝－5×10－3 C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 JD．将q＝－5×10－3C的点电荷沿abd从a移到d，电场力做的功是0.25 J 5、平行板电容器保持与直流电源两极连接，充电结束后，电容器的电压为U，电荷量为Q，电容为C，极板间的电场强度为E。

现将两极板间距离减小，则引起的变化是()A．Q变大B．C变小C．E变小D．U变小6、如图所示，质子(11H)和α粒子(24He)，以相同的初动能垂直射入偏转电场(不计粒子重力)，则这两个粒子射出电场时的偏转位移y之比为()A．1∶1 B．1∶2C．2∶1 D．1∶47、如图所示，P、Q是等量的正点电荷，O是它们连线的中点，A、B是中垂线上的两点，OA<OB，用E A、E B和φA、φB分别表示A、B两点的电场强度和电势，则()A．E A一定大于E B，φA一定大于φBB．E A不一定大于E B，φA一定大于φBC．E A一定大于E B，φA不一定大于φBD．E A不一定大于E B，φA不一定大于φB8、如图所示，A、B是同一条电场线上的两点，将一点电荷q从A点移动到B 点，静电力做功W，且知A、B间的距离为d，下列说法中正确的是()A．由公式W＝qU可得，A、B两点间的电势差为W qB．由公式W＝Eqd可得，A点的电场强度为E＝WqdC．由公式W＝Eqd可得，B点的电场强度为E＝W qdD．A点的电势为W q9、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点，电场线与矩形所在平面平行。

（新教材）人教高中物理必修第三册第10章静电场中的能量练习含答案（新教材）必修第三册第10章静电场中的能量1、在维护和检修高压供电线路时，为了不影响城市用电，电工经常要在高压线上带电作业。

为了保障电工的安全，电工全身要穿上用金属丝线编织的衣服(如图所示)。

图乙中电工站在高压直流输电线的A供电线上作业，其头顶上方有B 供电线，B供电线的电势高于A供电线的电势。

虚线表示电工周围某一截面上的等差等势面，c、d、e、f是不同等势面上的四个点，以下说法正确的是()A．在c、d、e、f四点中，c点的电场强度最大B．在c、d、e、f四点中，f点的电势最高C．若将某电子由c移到f，其电势能将增大D．将某电子在d点由静止释放，它会向e点所在等势面运动2、如图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a、b是轨迹上的两点，若粒子所受重力不计，那么正确的判断是()A．电场线方向向下B．粒子一定从a点运动到b点C．a点电势比b点电势高D．粒子在a点的电势能大于在b点的电势能3、（双选）在静电场中，将一电子从A点移至B点，静电力做功5 eV，则下列结论正确的是()A．A、B两点间的电势差是5 VB．A、B两点间的电势差是－5 VC．电子的电势能增加了5 eVD．电子的电势能减少了5 eV4、如图所示，充电的平行板电容器两板间形成匀强电场，以A点为坐标原点，AB方向为位移x的正方向，能正确反映电势φ随位移x变化的图像是()5、传感器在各种领域中有着广泛应用，是自动控制设备中不可缺少的元件。

如图所示为几种电容式传感器，其中通过改变电容器极板间距而引起电容变化的是()6、如图所示，一平行板电容器中存在匀强电场，电场沿竖直方向。

两个比荷(即粒子的电荷量与质量之比)不同的带正电的粒子a和b，从电容器的P点以相同的水平速度射入两平行板之间。

测得a和b与电容器极板的撞击点到入射点之间的水平距离之比为1∶2。

一、选择题1．(0分)[ID：125873]如图所示，一水平放置的金属板正上方有一固定的正电荷Q，一表面绝缘的带正电小球（可视为质点且不影响Q的电场），从左端以初速度v0滑上金属板的上表面，已知金属板上表面光滑，则小球在向右运动到右端的过程中（）A．小球作匀速运动B．小球先减速运动，后加速运动C．小球受的电场力作正功D．小球受的电场力做负功2．(0分)[ID：125869]A、B在两个等量异种点电荷连线的中垂线上，且到连线上中点O的距离相等，如图所示，则（）A．A、B连线上的任意两点的电势差为零B．同一电荷在A的电势能比B点的电势能大C．把正电荷从A点沿直线移动到B点，电场力先减小后增大D．A、B两点的电场强度不相同3．(0分)[ID：125865]两个等量的固定正点电荷连线上有四个点o、a、b、c，其o是点电荷连线的中点，a、b到左点电荷等距（b点在外侧），a、o距离大于o、c，以下说法正确的是（）A．a、b两点的电场强度相同B．a、b两点的电势相同C．四点中电场强度最大是b点D．四点中电势最高是b点4．(0分)[ID：125861]关于电势和电势能的关系，下列各种说法中正确的是（）A．某点电势高，说明该点电势能大B．某点电势高，说明该点电场做功本领强C．若带电粒子在电场中移动时，电势能减少，则电势一定降低D．负电荷在电场中无初速度，只在电场力作用下运动，电势能一定减少，同时它一定是从电势低处移向电势高处5．(0分)[ID ：125850]一带电粒子在如图所示的点电荷的电场中，仅在电场力作用下沿虚线所示轨迹从A 点运动到B 点，电荷的加速度、动能、电势能的变化情况是（ ）(3)A ．加速度的大小增大，动能、电势能都增加B ．加速度的大小减小，动能、电势能都减少C ．加速度的大小增大，动能增加，电势能减少D ．加速度大小减小，动能减少，电势能增加6．(0分)[ID ：125838]在如图所示的4种情况中，a 、b 两点的场强相同，电势相同的（ ）A ．带电平行板电容器两极板间的a 、b 两点B ．离点电荷等距的a 、b 两点C ．达到静电平衡时导体内部的a 、b 两点D ．两个等量异种电荷连线上，与连线中点O 等距的a 、b 两点 7．(0分)[ID ：125833]如图所示，在等量异种点电荷形成的电场中有A 、B 、C 三点，A 点为两点电荷连线的中点，B 点为连线上距A 点距离为d 的一点，C 点为连线中垂线上距A 点距离也为d 的一点，则下面关于三点电场强度E 的大小、电势高ϕ低的比较，正确的是（ ）A ．B AC E E E >>，A C B ϕϕϕ=>B ．AC B E E E =>，A C B ϕϕϕ=>C ．A B E E ＜，E A ＜E C ，A B ϕϕ>，A C ϕϕ>D ．E A >E B ，E A >E C ，A B ϕϕ>，A C ϕϕ>8．(0分)[ID ：125832]如图，带电粒子P 所带的电荷量是带电粒子Q 的3倍，它们以相等的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入匀强电场，分别打在M 、N 点，若OM =MN ，则P 和Q 的质量之比为（ ）A ．3：4B ．4：3C ．3：2D ．2：3 9．(0分)[ID ：125810]下面是某同学对电场中的一些概念及公式的理解，其中正确的是（ ）A ．根据电场强度的定义式F E q =可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B ．根据电容的定义式QC U =可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C ．根据真空中点电荷的电场强度公式2Q E kr =可知，电场中某点的电场强度与场源电荷所带电荷量无关D ．根据电势差的定义式AB AB W U q=可知，带电荷量为1C 的正电荷，从A 点移动到B 点克服电场力做功为1J ，则A 、B 两点间的电势差为1V AB U =-10．(0分)[ID ：125793]如图，电荷量为q （q >0）的点电荷固定在P 点，M 、N 是电场中的两点，且P M>PN 、P M ⊥PN ，下列说法正确的是（ ）A ．沿MN 直线从M 点到N 点，电场强度的大小逐渐减小B ．沿MN 直线从M 点到N 点，电势逐渐升高C ．将正电荷从M 点移动到N 点，静电力先做负功后做正功D ．正电荷在M 点的电势能比其在N 点的电势能大11．(0分)[ID ：125792]如图，两电荷量分别为Q （Q >0）和－Q 的点电荷对称地放置在x 轴上原点O 的两侧，a 点位于x 轴上O 点与点电荷Q 之间，b 位于y 轴O 点上方。

2020--2021（新教材）物理必修第三册第10章静电场中的能量（含答案）（新教材）必修第三册第10章静电场中的能量1、（双选）在光滑绝缘水平面的P点正上方O点固定一电荷量为＋Q的正点电荷，在水平面上的N点，由静止释放质量为m、电荷量为－q的带电小球，小球经过P点时速度为v，图中θ＝60°，则在＋Q形成的电场中()A．N点电势高于P点电势B．U PN＝m v2 2qC．P点电场强度大小是N点的2倍D．带电小球从N点到P点的过程中电势能减少了12m v22、（双选）如图所示，固定在Q点的正点电荷的电场中有M、N两点，已知MQ<NQ。

下列叙述正确的是()A．若把一正的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服静电力做功，电势能增加C．若把一负的点电荷从M点沿直线移到N点，则静电力对该电荷做功，电势能减少D．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M 点，则该电荷克服静电力所做的功等于静电力对该电荷所做的功，电势能不变3、关于静电场的等势面，下列说法正确的是()A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功4、（双选）空间某一静电场的电势φ在x轴上的分布如图所示，x轴上两点B、C的电场强度在x轴方向上的分量分别是E Bx、E Cx，下列说法中正确的有()A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x轴方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功5、下列关于电容器的叙述正确的是()A．电容器是储存电荷的容器，只有带电的容器才是电容器B．任何两个彼此绝缘且相距很近的物体，就组成了电容器C．电容器所带的电荷量是指每个极板所带电荷量的代数和D．电容器充电过程是将其他形式的能转变成电容器的电能并储存起来，电容器的放电过程是将电容器储存的电能转化为其他形式的能6、如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中O点自由释放后，分别抵达B、C两点，若AB＝BC，则它们带电荷量之比q1∶q2等于()A．1∶2 B．2∶1C．1∶ 2 D.2∶17、在静电场中，将一正电荷从a点移到b点，电场力做了负功，则() A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC ．b 点的电势一定比a 点高D ．该电荷的动能一定减小8、下列四个图中，a 、b 两点电势相等、电场强度矢量也相等的是( )9、下列关于匀强电场中电场强度和电势差关系的说法，正确的是( )A ．在相同距离上，电势差大的其电场强度也必定大B ．任意两点的电势差，等于电场强度与这两点间距离的乘积C ．沿着电场线方向，相同距离上的电势降落必定相等D ．电势降低的方向，必定是电场强度的方向10、根据电容器的电容的定义式C ＝Q U ，可知( )A ．电容器带的电荷量Q 越多，它的电容C 就越大B ．电容器两极板之间的电势差U 越大，它的电容C 就越小C ．电容器的电容大小与电容器的带电情况无关D ．电容器不带电时，其电容为零11、如图所示为示波管中偏转电极的示意图，间距为d ，长度为l 的平行板A 、B 加上电压后，可在A 、B 之间的空间中(设为真空)产生电场(设为匀强电场)。

4 电容器的电容课后·训练提升 合格考过关检验一、选择题(第1~4题为单选题,第5~6题为多选题)1.若使一已充电的电容器所带电荷量减少q,其两极板间电压变为原来的13,则( )A.电容器原来所带电荷量为1.5qB.电容器的电容变为原来的13C.电容器原来的电压为1 VD.电容器完全放电后,电容变为零解析电容器两极板间电压变为原来的13时,电容不变,由C=ΔQΔU知电荷量变为原来的13,则23Q=q,可知电容器原来所带电荷量为Q=1.5q,选项A 正确,B错误。

由于题中无电压和电容的具体数据,因此无法求出原来的电压,选项C 错误。

电容反映电容器本身的特性,电容器放电,电容器的电容不变,选项D 错误。

2.电容器是一种重要的电学元件,它能够储存电荷。

电容器储存电荷的特性用电容表征。

如图所示,在研究电容器充、放电的实验中,使开关S 掷向1端,电源E 对电容器C 充电。

下列图像中,能正确反映电容器充电过程中电流与时间、电荷量与电压关系的是( ),充电电流越来越小,充满以后电流为零,选项A正确,B错误。

根据C=Q可知,电容器的电容大小不变,则Uq-U图像是一条过原点的直线,选项C、D错误。

3.电容式加速传感器常用于触发汽车安全气囊等系统,如图所示。

极板M、N组成的电容器视为平行板电容器,M固定,N可左右运动,通过测量电容器板间的电压的变化来确定汽车的加速度。

当汽车减速时,极板M、N间的距离减小,若极板上的电荷量不变,则该电容器( )A.电容变小B.极板间电压变大C.极板间电场强度不变D.极板间的电场强度变小C=εr S4πkd可得,d减小,C增大,选项A错误。

电容器所带电荷量Q不变,C增大,由U=QC可得,U变小,选项B错误。

由匀强电场的电场强度与电势差关系公式可得E=Ud =QCd=4πkQεr S,E与d无关,E不变,选项C正确,D错误。

4.有两个平行板电容器,它们的电容之比为5∶4,它们所带电荷量之比为5∶1,两极板间距离之比为4∶3,则两极板间电压之比和电场强度之比为( )A.4∶1,1∶3B.1∶4,3∶1C.4∶1,3∶1D.4∶1,4∶3=Q1C2Q2C1=5×41×5=4,E1E2=U1d2U2d1=4×31×4=3,选项C正确。

一、选择题1．如图，将带负电的试探电荷沿着等量异种点电荷的中垂线从A 点移动到B 点，再沿连线从B 点移动到C 点。

在此全过程中，下列说法正确的是（ ）A ．电场先不变后变大B ．电势先变小后变大C ．电势能先不变后变小D ．所受的静电力先变大后变小 2．如图所示，∠M 是锐角三角形PMN 最大的内角，电荷量为q （q >0）的点电荷固定在P点。

下列说法正确的是（ ）A ．沿MN 边，从M 点到N 点，电场强度的大小逐渐增大B ．沿MN 边，从M 点到N 点，电势逐渐降低C ．正电荷在M 点的电势能比其在N 点的电势能大D ．将正电荷从M 点移动到N 点，电场力做负功3．如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。

其中A 、B 、C 三点的电场强度大小分别为E A 、E B 、E C ，电势分别为A ϕ、B ϕ、C ϕ。

关于这三点的电场强度大小和电势高低的关系，下列说法中正确的是（ ）A ．E A =EB B ．E A >EC C ．A B ϕϕ=D ．B C ϕϕ> 4．两个共轴的半圆柱形电极间的缝隙中存在一沿半径方向的电场，如图所示。

带正电的粒子流由电场区域边缘的M 点射入电场，沿图中所示的半圆形轨道通过电场并从另一边缘的N 点射出，由此可知（ ）A．若入射粒子的电荷量相等，则出射粒子的质量一定相等B．若入射粒子的电荷量相等，则出射粒子的动能一定相等C．若入射粒子的比荷相等，则出射粒子的动量一定相等D．若入射粒子的比荷相等，则出射粒子的动能一定相等5．如图的电路中C是平行板电容器，将S先闭合后断开，然后将平行板的板间距拉大一点，下列说法正确的是（）A．平行板电容器两板间的的电场强度变小B．平行扳电容器两板的电势差增大C．平行板电容器两板的电势差不变D．平行板电容器两板的电势差变小6．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。

一、选择题1．如图，将带负电的试探电荷沿着等量异种点电荷的中垂线从A点移动到B点，再沿连线从B点移动到C点。

在此全过程中，下列说法正确的是（）A．电场先不变后变大B．电势先变小后变大C．电势能先不变后变小D．所受的静电力先变大后变小2．如图所示，竖直向上的匀强电场中，一竖直绝缘轻弹簧的下端固定在地面上，上端连接一带正电小球，小球静止时位于N点，弹簧恰好处于原长状态。

保持小球的带电量不变，现将小球提高到M点由静止释放。

则释放后小球从M点向下运动的过程中（）A．小球向下运动的过程中，小球和弹簧组成的系统机械能减小B．从M到N运动过程中，小球重力势能和弹簧弹性势能的减少量等于小球电势能的增加量C．向下运动的过程中，在重力与电场力等大反向的位置处，小球有最大速度D．小球动能的增加量等于电场力和重力做功的代数和3．如图所示，真空中固定两个等量异号点电荷＋Q、－Q，图中O是两电荷连线中点，a、b两点与＋Q的距离相等，c、d是两电荷连线垂直平分线上的两点，bcd构成一等腰三角形，a、e两点关于O点对称。

则下列说法正确的是（）A．a、b两点的电势相同B．a、e两点的电场强度相同C．将电子由c沿cd边移到d的过程中电场力做正功D ．质子在b 点的电势能比在O 点的电势能小4．电荷量分别为＋3Q 、＋Q 的两个正点电荷分别固定于真空中的A 、B 两点，如图所示，C 、D 两点将AB 连线三等分。

将一正点电荷q 从C 点沿直线移动到D 点的过程中，下列说法正确的是（ ）A ．q 受到的电场力一直在减小B ．q 受到的电场力先增大后减小C ．电场力对q 先做负功后做正功D ．q 的电势能先减小后增大5．如图，带电粒子p 从a 板边缘由静止开始经电压U 1加速，沿AB 两板中线方向进入偏转电场，并从板的右侧射出偏转电场。

已知偏转电场的电场强度大小为E ，板长为L ，不计粒子重力，下列说法正确的是（ ）A ．该带电粒子一定带正电B ．该带电粒子一定从虚线的上方离开偏转电场C ．当1U EL 时，粒子离开偏转电场时动能最大D ．仅增大加速电压U 1，粒子射出偏转电场的动能可能减小6．A 、B 在两个等量异种点电荷连线的中垂线上，且到连线上中点O 的距离相等，如图所示，则（ ）A ．A 、B 连线上的任意两点的电势差为零B ．同一电荷在A 的电势能比B 点的电势能大C ．把正电荷从A 点沿直线移动到B 点，电场力先减小后增大D ．A 、B 两点的电场强度不相同7．如图所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，R同时在等势面b上，据此可知（）A．三个等势面中，a的电势最高B．带电质点在P点的电势能比在Q点的小C．带电质点在P点的加速度比在Q的加速度大D．带电质点在P点的动能与电势能之和比在Q点的小8．如图所示，在真空中有两个等量带负电的点电荷，分别置于P、Q两点，O点是它们连线的中点，A、B为P、Q连线的中垂线上的两点，下列说法正确的是（）A．连线中点O的场强最大B．连线中垂面是一个等势面C．将一正电荷q由A点沿中垂线移动到B点，在此过程中q的电势能一定逐渐增大D．将一正电荷q由A点沿中垂线移动到B点，在此过程中q受到的电场力一定逐渐减小9．如图所示，a、b、c是一条电场线上的三点，电场线的方向由a到c，a、b间距离等于b、c间距离，用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和场强，可以判定（）A．φa>φb>φc B．E a>E b>E cC．φa–φb=φb–φc D．E a=E b=E c10．一带电粒子在如图所示的点电荷的电场中，仅在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是（）(3)A．加速度的大小增大，动能、电势能都增加B．加速度的大小减小，动能、电势能都减少C．加速度的大小增大，动能增加，电势能减少D．加速度大小减小，动能减少，电势能增加11．如图所示，已知A、B、C、D、E、F、G、H是正八边形的8个顶点，O为正八边形的中心，M、N分别为OG和OC的中点，P、Q分别为OA和OE的中点．在M、N两点放置等量异种点电荷，则下列各点中电势和电场强度均相同的是（）A．B点和D点B．P点和Q点C．D点和F点D．C点和G点12．如图所示，P和Q为两平行金属板，板间有一定电压，在P板附近有一电子（不计重力）由静止开始向Q板运动，下列说法正确的是（）A．两板间距离越大，加速时间越短B．两板间距离越小，电子的加速度就越小C．电子到达Q板时的速率，与加速电压无关，仅与两板间距离有关D．电子到达Q板时的速率，与两板间距离无关，仅与板间电压有关13．如图所示，一价氢离子和二价氦离子的混合体，由静止开始同时经同一加速电场加速后，垂直偏转电场的电场线方向射入同一偏转电场中，偏转后，均打在同一荧光屏上，离子在加速电场中运动的时间可忽略不计，离子间的相互作用和重力均不计。
