1.引言研究利用超声波测量流体流量已经有数十年的历史了。
1928年，法国人0.Rutten研制成功了世界上第一台超声流量计。
但为了使超声波流量计有一定的精度，时差法超声波流量计要求对时间的测量至少有10mS，这在当时是很难做到的。
1955年，应用声循环法的MAXSON 流量计在美国研制成功，用于航空燃料油流量的测量。
50年代末期，超声波流量计由理论研究阶段进入工业应用时期。
但由于电子线路太复杂而未占有牢固的地位[1]。
进入20世纪的70年代以后，由于集成电路技术的飞速发展，高精度的时间测量成为一件轻而易举的事，再加上高性能、工作非常稳定的锁相技术(PLL)的出现与应用，使得超声波流量计的可靠性得到了初步的保证，同时为了消除声速变化对测量精度的影响，出现了频差法超声流量计。
锁相频差法测量周期短，响应速度快，而且几乎完全消除了声速对测量精度的影响，因而这种方法成为测量大管径大流量超声流量计的主要方案，缺点是测量小管径小流量时精度得不到保证。
同一时期，前苏联科技工作者对管道内流体的流速分布规律作了大量深入细致的研究，指出管道内流体流动存在两种状态：层流状态和紊流状态，并给出了层流状态下的理论计算公式，为超声波流量计进一步提高测量精度打下了坚实的理论基础。
至此，超声波流量计的研究和应用才蓬勃发展起来，超声流量计的种类也越来越多，相继出现了波束偏移法、多普勒法、相关法及噪声法等。
其中波束偏移法是利用超声波在流体中传播时因流体流动产生的波束的偏移量的大小来测量流量，这种方法灵敏度低，只能用来测量大管径大流量;多普勒法利用不纯净流体中散射体的多普勒频移来测量流量，特别适用于不纯净流体的流量测量；相关法利用相关技术来测量流量，测量精度高，适用范围广，但相关流量计线路复杂，价格昂贵，一般只在要求较高的场合使用；噪声法则通过检测流体中的噪声来测量流量，这种方法线路简单，价格便宜，但精度低，只能在要求不高的场合使用。
到了80年代中后期，单片机技术的应用使超声流量计向高性能、智能化的方向发展。
由于使用了单片机作中央处理单元，系统不仅可以进行复杂的数学运算和数据处理、进一步提高了超声波流量计的测量精度，而且还能设计出友好的人机界面，使系统具有参数设置、自动检错排错功能以及其他一些辅助功能，大大方便了用户的操作和使用。
单片机在超声流量计中的应用，是超声流量计开始真正进入工业测量领域。
2课题研究背景2.1超声波流量计的现状近10年来，基于高速数字信号的处理技术与微处理器技术的进步，基于新型探头材料与工艺的研究，基于声道配置及流动力学的研究，超声流量测量技术取得了长足的进步，显示了它强劲的技术优势，形成了迅猛发展的势头，其潜在的巨大的生命力是显而易见的。
超声流量测量技术的基本原理是利用超声波在流.体中传播时所载流体的流速信息来测量流体流量的。
超声波流量计一般.由超声波换能器、电子线路及流量显示和累积系统三部分组成。
超声波换能器将电能转换为超声波能量，将其发射并穿过被测流体，接收换能器接收到超声波信号，经电子线路放大并转换为代表流量的电信号，供显示和积算，这样就实现了流量的检测显示。
在国外，以美国Controlotron公司和Ploysonics公司为代表的产品较多的采用数字信号处理技术，如“同步调制”和FFT技术，他们广泛的采用以DSP为核心的数字处理电路，从而能够更快实时的处理超声信号，同时能够实现一些复杂的算法，如Ploysonics公司的DDF3088型是该公司的新一代全数字化便携式多普勒流量计，它采用了数字滤波和数字频谱分析技术，能自动识别多普勒信号与噪声信号，抗干扰能力强，采用了高分别率的液晶显示，可以现场对信号进行多普勒分析。
在测量方法方面有的利用改进的时差法，用以消除速度受温度的影响，还有将时差法与多普勒法的组合，如Controlotron 公司研制的480型超声流量计，这样使得产品的实用范围更广。
但由于国外的产品的价格比较高（每台约为5～10万元左右），所以限制了在国内的大量使用[2]。
目前国内的厂家生产的超声波流量计虽然价格比较便宜，但总体性能差，主要用于测量比较容易的大管径管道中流体的测量。
他们多采用的方法是时差法，以单片机为系统核心进行信号处理。
但由于受单片机速度的限制，所以只能进行一些比较简单的算法，如通过计数来实现流速的计算。
同时由于一般的时差法受温度的影响比较大，所以在精度上面就不会很高。
如南京亚楠公司生产的ZLC系列流量计是国内率先采用多脉冲发射和接收宽带技术，并带有微机控制的新型超声波时差式流量计。
近几年来由于DSP和超大规模集成电路技术的发展，以及以基于DSP为核心的数字信号处理电路技术日益成熟和广泛使用，使得可以采用以DSP为处理核心的超声波流量计来广泛取代国内的以单片机为核心的超声波流量计，从而可利用数字信号处理的一些技术来改善产品的测量精度，如FFT、数字滤波、插值运算、相关运算，从而来提高系统测量的精度。
通过这些改进使国内流量计的性能已达到国外的水平，从而能更好的为国民经济服务。
2.2超声波流量计的发展趋势超声波流量计正在快速发展成为流量测量领域，尤其是计量碳氢化合物的首选。
ARC这份名为《世界超声波流量计前景展望》的主要作者、自动化分析师Allen Avery表示：“尽管超声波流量测量技术的出现已经有数十年了，其应用范围却非常小。
而随着用户逐渐认识到超声波流量计的众多优点，包括高精确度、无阻碍测量以及较低的总体拥有成本等，这一情况将逐渐改观。
”在石油和天然气领域快速普及最近几年超声波流量计市场的一切增长，几乎都是由于这种产品在石油和天然气领域销量的增加而带来的。
超声波流量计在这一领域的销量比起以前将近翻了一倍。
由于AGA9监护运输标准的推广，天然气的监护运输市场已经基本成形。
在2003年到2005年间，监护运输量增加了三倍多，而这一领域占超声波流量计销售的5%。
只有液体碳氢化合物监护运输的API和OIML标准在行业内得到推广，超声波流量计才能在这个领域普及。
超声波流量计具有高精确度和低总体拥有成本不论是从技术上还是从经济上看，超声波测量仪器都是流量测量的理想选择。
通过多光束和数字信号处理，超声波测量仪可以实现很高的测量精确度。
与传统的涡轮式仪表不同，它没有移动的元件，因此几乎不需要维修。
而且，它也不会阻挡或者减慢管道中气体或者液体的流动。
它能够准确地测量液态石油气产品的宽频，而不需像机械型技术那样得到验证。
高灵敏度使其可以检测到管道中的任何泄漏，并可以测量和补充各种会影响监护运输领域中的测量准确度的变量。
亚洲和中东市场增长最大亚洲和中东地区超声波流量计的增长将会是最大的。
中国和印度将会在基础设施和新工厂上大举投资。
中国能源缺乏，为了寻找推动经济快速发展的能源，将会对其石油和天然气基础设施进行改造，并建立连接俄罗斯及其它地区供油商的管道。
而由于中东地区在石油和天然气生产中的地位，这一地区将仍然是超声波流量计供应商的沃土。
这一地区亦将在数个大型发电及海水淡化厂上进行投资。
相比之下，北美市场的增长则显得相对平淡，但由于这一地区在石油和天然气基础设施及工业自动化上的投资，北美市场将仍然具有可观的增长。
2.3超声波流量计的市场前景随着石油和天然气工业的强势增长，以及行业对于现场设备技术的逐步接受，超声波流量计的全球市场总额将在今后5年内以9.6%的复合年增长率(CAGR)增长。
ARC Advisory Group最近的一份报告指出，2005年该市场总值为2.75亿美元，到2010年将超过4.34亿美元。
超声波流量计正在快速发展成为流量测量领域，尤其是计量碳氢化合物的首选。
ARC这份名为《世界超声波流量计前景展望》的主要作者、自动化分析师Allen Avery表示：“尽管超声波流量测量技术的出现已经有数十年了，其应用范围却非常小。
而随着用户逐渐认识到超声波流量计的众多优点，包括高精确度、无阻碍测量以及较低的总体拥有成本等，这一情况将逐渐改观。
”石油和天然气领域快速普及，最近几年超声波流量计市场的一切增长，几乎都是由于这种产品在石油和天然气领域销量的增加而带来的,超声波流量计在这一领域的销量比起以前将近翻了一倍。
由于AGA9监护运输标准的推广，天然气的监护运输市场已经基本成形。
在2003年到2005年间，监护运输量增加了三倍多，而这一领域占超声波流量计销售的5%。
只有液体碳氢化合物监护运输的API和OIML标准在行业内得到推广，超声波流量计才能在这个领域普及。
超声波流量计具有高精确度和低总体拥有成本，不论是从技术上还是从经济上看，超声波测量仪器都是流量测量的理想选择。
通过多光束和数字信号处理，超声波测量仪可以实现很高的测量精确度。
与传统的涡轮式仪表不同，它没有移动的元件，因此几乎不需要维修。
而且，它也不会阻挡或者减慢管道中气体或者液体的流动。
它能够准确地测量液态石油气产品的宽频，而不需像机械型技术那样得到验证。
高灵敏度使其可以检测到管道中的任何泄漏，并可以测量和补充各种会影响监护运输领域中的测量准确度的变量。
亚洲和中东市场增长最大，亚洲和中东地区超声波流量计的增长将会是最大的。
中国和印度将会在基础设施和新工厂上大举投资。
中国能源缺乏，为了寻找推动经济快速发展的能源，将会对其石油和天然气基础设施进行改造，并建立连接俄罗斯及其它地区供油商的管道。
而由于中东地区在石油和天然气生产中的地位，这一地区将仍然是超声波流量计供应商的沃土。
这一地区亦将在数个大型发电及海水淡化厂上进行投资。
相比之下，北美市场的增长则显得相对平淡，但由于这一地区在石油和天然气基础设施及工业自动化上的投资，北美市场将仍然具有可观的增长。
3.超声波流量计设计方案及分析3.1超声流量计的分类超声波技术应用于流量测量主要依据是：当超声波入射到流体后，在流体中传播的超声波就会载有流体流速的信息。
超声波流量计对信号的发生、传播及检测有着各种不同的设置方法，从而构成了不同原理的超声流量计，其大致可分为传播速度差法（包括：时差法、相位差法、频差法），多普勒法，相关法等等。
3.2传播速度差法传播速度差法是根据超声波在流动的流体中，顺流及逆流传播时的速度之差与被测流体流速之间的关系来求流速或流量的方法。
按其所测的物理量的不同，传播速度差法又可分为(直接)时差法、相位差法和频差法三种。
时差法就是直接测量超声波顺流和逆流传播的时间差，它适用于大、中口径管道及明渠流量的测量，但时差法流量计受温度的影响较大，流体温度变化对这种系统测量精确度的影响是不能忽视的，实验表明，在使用在机玻璃声楔的条件下，流体温度每变化10℃，就会给测量增加1%左右的误差，并且声速的温度系数不是常数;另外，当流体的组成或密度变化时，也将引起声速的变化，从而影响测量精度。

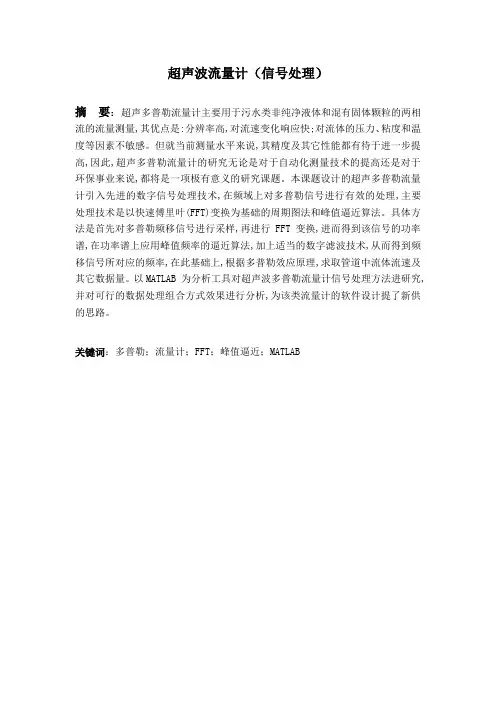

![超声波流量计(信号处理)毕业论文[管理资料]](https://img.taocdn.com/s1/m/11845caebe1e650e53ea9971.png)
