离心空压机中间冷却器概述薛斌（沈阳鼓风机厂部，沈阳110021）摘要介绍了如何按离心空压机的参数来选择合适的中间冷却器的结构形式。
关键词离心空压机中间冷却器光管翅片管l 前言目前离心空压机被广泛应用在空分、冶金、化肥、化工、制药、动力站等领域。
离心压缩机要实’现等温压缩，效率优化，保证出口压力和温度指标，各段间要配置中间冷却器。
由于压缩机对各段间允许的压力损失和进口温度的严格要求，决定了中间冷却器设计选型的特殊性。
中间冷却器几乎涵盖了所有管壳式换热器的结构形式，这正体现了它集各种形式换热器优点于一身的设计理念。
同时也是应对多种机型，大跨度工况范围的必然选择。
中间冷却器有压缩机之肺的形象比喻，它的冷却效果和可靠性直接影响压缩机的气动性能和整机效率。
随着为离心空压机配套的中间冷却器的增多，一个适应各种工况和不同机型的冷却器系列也自然形成，在此做一简单概述。
2 中间冷却器的适用范围和设计参数确定为了更深入的理解中间冷却器的多样性和复杂性，了解其适用范围、特征和重要参数的取值依据是非常必要的。
下面是据此归纳的特性表。
表1 中间冷却器技术特性从表1中可以着出：温度范围、允许压力损失、污垢系数三项指标数值挛饯披小，而空气的流量范围、压力范围、相对湿度三项指标变化范围较大。
热负荷（换热量>的大小是决定换热器面积的主要因素，而上述三项指标的大范围工况跨度决定了热负荷（换热量）的差异很大，在中间冷却器几何外形上的反映尤为直观，表2可见一般。
表2中间冷却器特征温度变化范围和允许压力损失范围从数值上看波动范围小，但这两项指标恰恰是中冷器必须严格遵循指标，是保证压缩机在性能曲线上运行的前提。
在国外的中冷器技术协议中，经常见到诸如：出口温度升高一度，压力损失超过一毫巴，扣除货款x%的附加条款，可见这两项指标对整个机组的重要程度。
相对湿度是当时当地大气的相对湿度，随着季节和天气的变化而变化，进入压缩机经过一段压缩和冷却后，饱和分压达到100%，过饱和部分冷凝析出。
两级压缩中间冷却的最佳压力
在两级压缩系统中，中间冷却对于提高系统效率非常重要。
确定最佳中间冷却压力需要考虑多个因素，包括压缩机的设计参数、工作介质的性质以及系统的特定要求。
通常情况下，中间冷却的最佳压力应该选择在两级压缩机之间的合适位置，以实现最佳性能。
这个位置可以通过对系统进行热力学分析和计算得到。
其中一种常见的方法是使用热力学循环模拟软件来模拟整个压缩系统，并通过调整中间冷却压力来优化系统性能。
这样的软件可以根据给定的参数，如压缩机的效率、流量、工作介质的物性等，计算出最佳的中间冷却压力。
此外，还可以通过试验和实际运行数据来确定最佳的中间冷却压力。
在实际运行中，可以尝试不同的中间冷却压力，并测量系统的功耗、效率等指标，以找到最佳的工作点。
总而言之，确定最佳的中间冷却压力需要综合考虑多个因素，并通过热力学分析、模拟计算或实际试验来确定。
对于具体的系统，最佳中间冷却压力可能会有所不同，因此建议在实际应用中进行充分测试和优化。
1。
空压机运行效率下降、导叶波动原因分析及解决方法杨瑜亮;张久龙【摘要】介绍了南钢2#20000m3/h空分设备RIK80-4型空压机运行效率下降情况,并详细分析了空压机效率下降的原因.指出空压机导叶波动和中间冷却器翅片氧化腐蚀的原因及处理方法.处理后空压机效率明显提高,节约成本300多万元.【期刊名称】《风机技术》【年(卷),期】2011(000)005【总页数】4页(P72-74,82)【关键词】空压机;波动;中间冷却器;翅片氧化腐蚀;堵塞【作者】杨瑜亮;张久龙【作者单位】南京钢铁联合有限公司制氧厂;大庆油田天然气分公司【正文语种】中文【中图分类】TH450 引言南京钢铁联合有限公司（以下简称：南钢）2#20000m3/h空分设备于2005年12月28日正式投产使用，其空压机为国外某公司制造的RIK80-4型，额定转速7489r/min，额定功率 11000kW，额定电流 691A，额定气量 111000m3/h，最大工作压力5.20×10-2Pa，2009年开始空压机运行效率明显下降，还未到工况就难以正常建立。
经过参数对比和分析后认为，空压机转子级间密封和轮盘密封磨损；中间冷却器堵塞导致冷却效果下降、气量减少是造成空压机效率低、能耗高的最主要原因。
经过一系列技术改造和难题攻关，使整个机组恢复正常水平，取得了良好的效果。
1 空压机运行状况1.1 空压机效率下降2#20000m3/h空分设备投产以来，空压机出口流量逐年下降，尤其到夏季生产更是难以维持，机组运行数据发生明显变化，相同运行条件下对机组参数进行对比（见表1），进口导叶开度明显增大，空气量达不到设计要求，机组效率低、能耗高，严重影响工况正常建立，导致生产难以持续稳定进行。
与1#20000m3/h空分空压机的对比见表2。
表1 相同大气条件下空压机运行参数比较表2 与1#20000m3/h空分VK80-3空压机运行参数对比1.2 空压机导叶频繁波动自从2006年开始空压机导叶频繁波动，导叶执行机构阀门定位器故障7次，先后请厂家技术人员来分析处理，但效果不佳。
引言随着我国国民经济和社会的发展，双级压缩制冷技术已在国防、科研、化工、医院、食品等建筑中广泛应用，从而使国民经济和社会发展用于制冷技术方面的能耗逐年增长。
一些单位或工厂企业使用双级压缩制冷技术面越来越广，而对于单机配打双级压缩制冷装置设计使用过程中的通常是简单选择中间温度，也因为目前国内、外对于双级压缩制冷中间温度没有系统的标准，实际运行过程中具有一定的随意性，从而导致双级压缩冷冻机经常不处于最大制冷系数的工况下工作，影响整套设备的制冷效果，不利于节能要求。
我国的节约能源法中指出，节能是指加强用能的管理，采取技术可行、经济合理以及环境和社会可以承担的措施，减少从能源生产到消费各个环节中的损失和浪费，更加有效、合理地利用能源。
节能还包括再生能源和新能源的开发利用。
节能对于我国现代化建设来说，具有更重大的意义。
目前，全国各地电力十分紧张，但所需能量也在迅速增长。
由此要求我们制冷专业人员在设计、施工到运行管理的各个环节中都应通力合作，才能实现节能的目的。
1、双级压缩制冷系统的基本类型及制冷经济技术指标两级压缩制冷机是将压缩过程分为两次来实现，系将来自蒸发器压为为Pe 的低压制冷剂蒸气先用低压压缩机(或压缩机的低压级)压缩到中间压力Pm，然后再用高压压缩机(或压缩机的高压级)压缩到冷凝压力Pc。
因此，它需要用两台压缩机(或使用双级压缩机)。
现在，对于活塞式和螺杆式压缩机，大多是选用单级压缩机组合成两级压缩制冷机，而不专门针对两级压缩制冷的要求设计和生产高压及低压压缩机。
1.1 双级压缩制冷系统的基本类型1.1.1 两级节流中间完全冷却：T-S图： P-S图1.1.1.1 高低压级流量比：；1.1.1.2 理论制冷系数：。
1.1.2 两级节流中间不完全冷却：T-S图： P-S图：1.1.2.1 高低压级流量比：；1.1.2.2 理论制冷系数：。
1.1.3 一级节流中间完全冷却：T-S图： P-S图：1.1.3.1 高低压级流量比：；1.1.3.2 理论制冷系数：。
空压机为什么需要分级压缩1、节省功率消耗采用多级压缩，可以通过在级间设置中间冷却器的方法，使被压缩气体在经过一级压缩后，先进行等压冷却，以降低温度，再进入下一级气缸。
温度降低、密度增大，这样易于进一步压缩，较之一次压缩可以大大节省耗功量。
因此在相同的压力下多级压缩做功的面积就比单级压缩要少。
级数越多省的功耗就越多越接近于等温压缩。
注意：喷油螺杆空压机的空压机已经非常接近定温过程。
如到达饱和状态后继续压缩继续冷却的话，将有冷凝水析出。
这些冷凝水如果与压缩空气一起进入油气分离器（油箱）内，会使冷却油乳化，影响润滑效果。
随着冷凝水的不断增加，油位也会不断上升，最后冷却油将会随同压缩空气进入系统，污染压缩空气，对系统造成严重后果。
因此，为了防止冷凝水的产生，压缩腔内的温度不能过低，必须大于冷凝温度。
如排气压力为11bar（A）的空压机，冷凝温度为68℃，当压缩腔内温度低于68℃时，将有冷凝水析出。
因此喷油螺杆空压机的排气温度不能过低，即等温压缩的应用在喷油螺杆机中由于冷凝水的问题受到了限制。
2、提高容积利用率由于制造、安装以及运行三方面的原因，气缸内的余隙容积总是不可避免的，而余隙容积不仅直接减小了气缸的有效容积，而且其中所残留的高压气体还必须膨胀至吸气压力，气缸才能开始吸入新鲜气体，这样就等于进一步减小了气缸的有效容积。
不难理解，如果压力比愈大，则余隙容积内残留气体膨胀愈剧，气缸有效容积则愈小。
在极限情况下，甚至能够出现余隙容积内的气体在气缸内完全膨胀后，压力仍不低于吸气压力，这时就无法继续吸、排气，气缸的有效容积就变成了零。
如果采用多级压缩，则每一级的压缩比很小，余隙容积内残留气体稍微膨胀即可达到吸气压力，这样自然就可以使气缸有效容积增大，从而提高气缸容积的利用率。

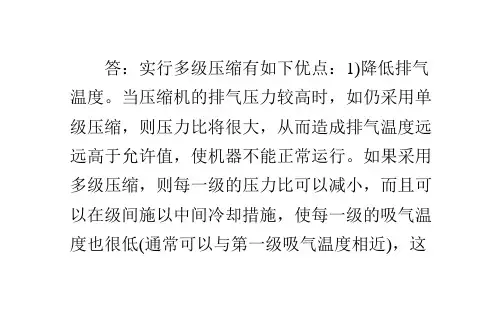

3、降低排气温度压缩机的排除气体的温度是随压缩比的增加而升高的，压缩比越高排气温度就越高，但是过高的排气温度往往是不允许的。
这是由于：在油润滑的压缩机中，润滑油温度搞了会降低粘度，加剧磨损，当温度升高过高时容易在缸内及阀门上形成积碳，加剧磨损，有事甚至发生爆炸。
涡轮增压器的压比与增压效率1. 背景涡轮增压器是现代内燃机中常见的增压设备，它通过提高进气压力来增加发动机的进气量，从而提高发动机的功率和效率涡轮增压器的压比和增压效率是衡量其性能的重要指标，本文将从专业角度分析这两个参数对涡轮增压器性能的影响2. 涡轮增压器的基本原理涡轮增压器主要由涡轮、压缩机、中间冷却器和排气歧管等组成发动机排出的高温高压气体驱动涡轮旋转，涡轮通过传动系统带动压缩机旋转，压缩机将空气压缩后送入发动机燃烧室，从而提高发动机的进气量中间冷却器用于降低压缩后空气的温度，以提高进气效率3. 压比与增压效率的概念压比是指涡轮增压器进气侧和排气侧的压力比值，它反映了涡轮增压器对空气的压缩程度压比越高，空气被压缩得越厉害，进气量也就越大但压比过高会导致压缩机功耗增大，发动机的热效率反而降低增压效率是指涡轮增压器实际提供的进气压力与自然进气压力的比值，它反映了涡轮增压器的增压效果增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显压比和增压效率之间存在一定的关联压比越高，增压效率通常也越高，因为空气被压缩得越厉害，进气量越大，发动机的功率也就越大然而，压比过高会导致压缩机功耗增大，发动机的热效率反而降低因此，在设计涡轮增压器时，需要在这两个参数之间取得平衡5. 压比与增压效率对涡轮增压器性能的影响压比和增压效率是涡轮增压器性能的关键参数，它们对发动机的性能有着重要影响（1）压比对发动机性能的影响：压比越高，进气量越大，发动机的功率和效率越高但压比过高会导致压缩机功耗增大，发动机的热效率反而降低因此，在实际应用中，需要根据发动机的负荷特性和工作条件选择合适的压比（2）增压效率对发动机性能的影响：增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显增压效率的提高可以降低发动机的油耗和排放，提高发动机的性能6. 结论涡轮增压器的压比和增压效率是衡量其性能的重要指标压比越高，进气量越大，发动机的功率和效率越高，但过高的压比会导致压缩机功耗增大，发动机的热效率反而降低增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显在设计涡轮增压器时，需要在压比和增压效率之间取得平衡，以实现发动机的最佳性能为了实现涡轮增压器的高效性能，工程师们通过以下几个方面对压比和增压效率进行优化：（1）涡轮和压缩机的设计：优化涡轮和压缩机的设计可以提高压比和增压效率例如，采用叶轮形状、材料和尺寸的优化设计，以提高气流的流动效率和降低能量损失（2）中间冷却器的设计：中间冷却器用于降低压缩后空气的温度，以提高进气效率通过优化冷却器的设计，可以提高冷却效果，进而提高增压效率（3）传动系统的优化：传动系统的效率对涡轮增压器的性能有很大影响通过优化传动系统的结构设计、材料选择和润滑条件，可以降低能量损失，提高增压效率（4）控制策略的优化：通过采用先进的控制策略，可以实现涡轮增压器在不同工况下的最优工作状态例如，根据发动机的负荷和转速，调节涡轮和压缩机的转速，以实现最佳的压比和增压效率8. 压比与增压效率的测试与评估为了确保涡轮增压器的性能符合设计要求，需要对其进行严格的测试与评估测试方法主要包括以下几个方面：（1）台架试验：在实验室条件下，通过台架试验对涡轮增压器进行全面性能测试测试参数包括压比、增压效率、进气量、功耗等（2）实车试验：在实车条件下，对涡轮增压器的性能进行测试通过实车试验，可以评估涡轮增压器在实际运行条件下的性能表现（3）模拟计算：利用计算机模拟软件，对涡轮增压器的性能进行仿真计算通过模拟计算，可以预测涡轮增压器的性能，为设计和优化提供依据9. 压比与增压效率的应用案例涡轮增压器在各种车型中得到了广泛应用以下是一些典型的应用案例：（1）汽车：涡轮增压器在汽车发动机中得到了广泛应用，可以提高发动机的功率和效率，降低油耗和排放（2）卡车：在卡车发动机中，涡轮增压器可以提高发动机的扭矩和爬坡能力，提高运输效率（3）船舶：在船舶发动机中，涡轮增压器可以提高发动机的功率和效率，降低燃油消耗（4）发电机组：在发电机组中，涡轮增压器可以提高燃气轮机的功率和效率，降低能源消耗10. 发展趋势与展望随着排放法规的日益严格和节能需求的不断提高，涡轮增压器在发动机中的应用将更加广泛在未来，涡轮增压器的发展趋势主要体现在以下几个方面：（1）小型化：随着科技的发展，涡轮增压器的小型化将成为可能小型化的涡轮增压器可以适用于更小的发动机，提高整车的性能（2）高效化：进一步提高涡轮增压器的效率，降低油耗和排放通过优化设计和控制策略，实现更高的压比和增压效率（3）集成化：将涡轮增压器与其他发动机组件集成，实现发动机的整体优化例如，将涡轮增压器与废气再循环（EGR）系统集成，以降低排放（4）智能化：利用先进的传感器和控制技术，实现涡轮增压器的智能化控制通过实时监测发动机工况，自动调节涡轮增压器的性能，以实现最佳的工作状态11. 结论与展望涡轮增压器的压比和增压效率是衡量其性能的重要指标，对发动机的性能有着重要影响通过优化涡轮和压缩机的设计、中间冷却器的设计、传动系统的优化和控制策略的优化，可以提高压比和增压效率，实现涡轮增压器的高效性能同时，对涡轮增压器的性能进行严格的测试与评估，可以确保其性能符合设计要求实车试验和模拟计算等方法在性能测试与评估中发挥着重要作用在实际应用中，涡轮增压器已经广泛应用于汽车、卡车、船舶和发电机组等多种机型中，并取得了显著的性能提升未来，随着排放法规的日益严格和节能需求的不断提高，涡轮增压器的发展趋势主要体现在小型化、高效化、集成化和智能化等方面通过不断优化设计和控制策略，实现更高的压比和增压效率，以满足不断严格的排放法规和节能需求总体而言，涡轮增压器的压比和增压效率对其性能有着重要影响，通过优化设计和控制策略、严格测试与评估以及适应发展趋势，可以实现涡轮增压器的高效性能，为发动机的性能提升做出重要贡献。

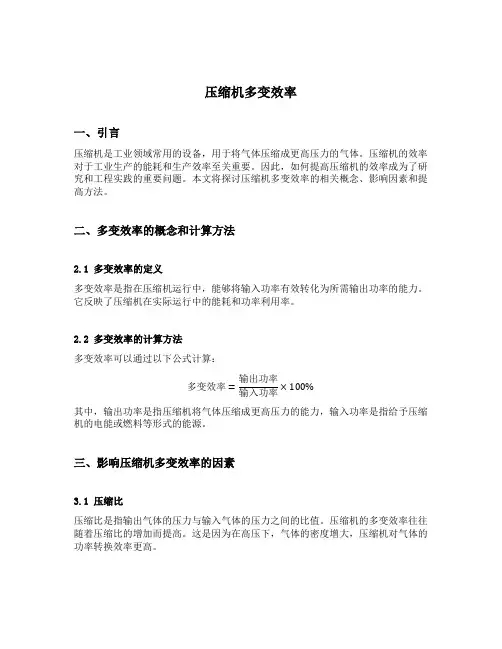

压缩机多变效率一、引言压缩机是工业领域常用的设备，用于将气体压缩成更高压力的气体。
