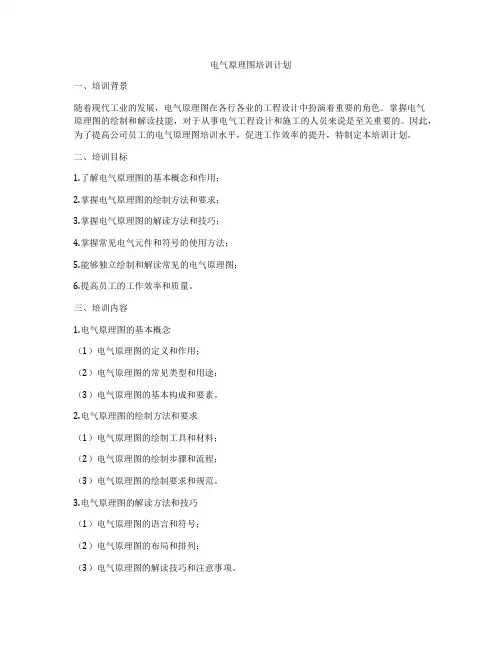

电气原理图培训计划一、培训背景随着现代工业的发展，电气原理图在各行各业的工程设计中扮演着重要的角色。

掌握电气原理图的绘制和解读技能，对于从事电气工程设计和施工的人员来说是至关重要的。

因此，为了提高公司员工的电气原理图培训水平，促进工作效率的提升，特制定本培训计划。

二、培训目标1.了解电气原理图的基本概念和作用；2.掌握电气原理图的绘制方法和要求；3.掌握电气原理图的解读方法和技巧；4.掌握常见电气元件和符号的使用方法；5.能够独立绘制和解读常见的电气原理图；6.提高员工的工作效率和质量。

三、培训内容1.电气原理图的基本概念（1）电气原理图的定义和作用；（2）电气原理图的常见类型和用途；（3）电气原理图的基本构成和要素。

2.电气原理图的绘制方法和要求（1）电气原理图的绘制工具和材料；（2）电气原理图的绘制步骤和流程；（3）电气原理图的绘制要求和规范。

3.电气原理图的解读方法和技巧（1）电气原理图的语言和符号；（2）电气原理图的布局和排列；（3）电气原理图的解读技巧和注意事项。

4.常见电气元件和符号的使用方法（1）电气负载元件的符号和用途；（2）电气控制元件的符号和用途；（3）常见电气元件的特点和参数。

5.独立绘制和解读常见的电气原理图（1）电路图的绘制和布线；（2）控制图的绘制和连接；（3）接线图的绘制和标注；（4）部分绘图练习。

6.工作效率和质量的提升（1）培训后的工作技能和能力提高；（2）培训后的工作效率和质量提升。

四、培训方式本培训将采取理论教学与实际操作相结合的方式进行。

具体包括以下形式：1.集中培训在公司内部举办集中的面对面培训，每周安排1-2天进行培训课程，每次培训时间为4-6小时。

2.分层培训根据员工的岗位和职责，分别安排不同层次的培训内容和课程。

3.实地操作在课堂理论教学的基础上，安排员工进行实地操作和练习，加深对电气原理图的理解和掌握。

4.互动交流设置互动环节，增加员工的参与度和学习兴趣，促进员工之间的学习和交流。

建筑电气工程识图讲解一、建筑电气工程识图基本1)电气图的四种表达形式a)图的定义用图示法的各种表达形式的统称。

也可以定义为用图的形式表示信息的一种技术文件。

b)简图的定义简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。

c)表图的定义表图是表示两个或两个以上变量之间的一种图。

表图也可以简称为图。

d)表格的定义表格是把数据按纵横排列的一种表达形式。

表格可简称为表，如设备元件表、接线表等。

表格可以作为图的补充，也可以代替某些图。

2)电气图纸的种类及其用途a)系统图或框图系统图或框图是用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

b)功能图功能图是表示理论的或理想的电路而不涉及实现方法的一种简图。

用途：提供绘制电路图和其他有关简图的依据。

c)逻辑图主要用二进制逻辑单元图形符号绘制的一种简图。

逻辑图又分为纯逻辑图和详细逻辑图。

d)功能表图表示控制系统(如一个供电过程或生产过程的控制系统)的作用和状态的一种表图。

e)电路图电路图是图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑实际位置的一种简图，这种图又习惯称为电气原理图或原理接线图。

目的：便于详细理解其作用原理，分析和计算电路特征。

f)等效电路图等效电路图是表示理论的或理想的元件及其连接关系的一种功能图。

g)端子功能图端子功能图是表示功能单元全部外接端子，并用功能图、功能表图或文字表示其内部功能的一种简图。

h)程序图详细表示程序单元和程序片及其互连关系的一种简图。

目的：便于对程序运行的理解。

i)设备元件表设备元件表是把成套装置、设备和装置中各组成部分和相应数据列成的表格。

用途:表示个组成部分的名称、型号、规格和数量等。

j)接线图或接线表表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

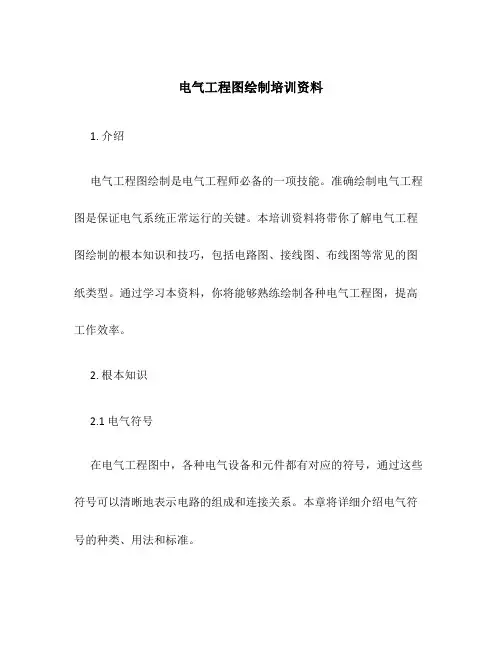

电气工程图绘制培训资料1. 介绍电气工程图绘制是电气工程师必备的一项技能。

准确绘制电气工程图是保证电气系统正常运行的关键。

本培训资料将带你了解电气工程图绘制的根本知识和技巧，包括电路图、接线图、布线图等常见的图纸类型。

通过学习本资料，你将能够熟练绘制各种电气工程图，提高工作效率。

2. 根本知识2.1 电气符号在电气工程图中，各种电气设备和元件都有对应的符号，通过这些符号可以清晰地表示电路的组成和连接关系。

本章将详细介绍电气符号的种类、用法和标准。

2.2 电路图电路图是最根本、最常用的电气工程图之一。

它通过用符号表示电路中的各种元件和连线的方式，直观地展示了电路的结构和工作原理。

本章将介绍电路图的绘制原那么和常用的符号。

2.3 接线图接线图是电气工程中常用的图纸类型之一，它主要用于表示电路中的设备之间的连接关系。

接线图可以清晰地展示设备之间的电气连接，有助于工程师进行故障排查和系统维护。

本章将介绍接线图的绘制方法和本卷须知。

2.4 布线图布线图是为了规划和组织电气系统中的电线路而绘制的图纸。

它展示了电线的布置和走向，有助于工程师进行电线敷设和布线优化。

本章将介绍布线图的绘制标准和常用的符号。

3. 电路图绘制实例3.1 直流电路图在直流电路图中，电流的方向是固定的。

本章将通过一个简单的直流电路图实例，介绍如何绘制并解读直流电路图。

3.2 交流电路图交流电路图中电流和电压随时间变化，有正负号之分。

本章将通过一个交流电路图实例，介绍如何绘制并解读交流电路图。

4. 接线图实例接线图在实际工程中应用广泛，本章将通过一个设备接线图实例，详细介绍接线图的绘制步骤和本卷须知。

5. 布线图实例布线图直观地展示了电线的布置和连接关系，本章将通过一个建筑物电气布线图实例，介绍布线图的绘制方法和技巧。

6. 总结电气工程图绘制是电气工程师必不可少的技能，掌握电气工程图的绘制方法和标准对于工作的高效进行至关重要。

本培训资料通过介绍电气符号、电路图、接线图和布线图的相关知识和实例，希望能够帮助读者快速掌握电气工程图绘制的根本技能，并在实际工作中能够灵巧运用。

电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。

第一节电气图的常用符号电气图，也称电气控制系统图。

图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。

若需更详细的资料，请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号是一种加在其他符号上提供附加信息的符号。

电气工程师培训计划及培训大纲一、培训目标通过本次培训，希望能够使电气工程师能够全面掌握电气工程相关的知识和技能，包括电气系统设计、电气设备运行与维护、电气安全等方面的内容，提高电气工程师的专业技能和综合素质，为其未来的工作提供更好的支持。

二、培训对象电气工程师及相关专业领域的人员。

三、培训内容1. 基础知识培训电气工程的基础知识包括电路原理、电气材料、电气工程测量与仪器、电力电子技术等方面的内容，通过系统的学习，使得学员对电气工程的基础知识有更加深入的理解。

2. 电气系统设计通过学习电气系统设计的相关知识，包括电气系统设计原理、设计方法、设计流程等，使得学员能够掌握电气系统设计的基本方法和要点。

3. 电气设备运行与维护学习电气设备运行与维护的相关知识，包括电气设备的运行原理、运行维护方法、运行故障排除等内容，使得学员能够熟练掌握电气设备的运行维护技能。

4. 电气安全学习电气安全的相关知识，包括电气安全的基本原理、电气安全技术、电气安全管理等内容，使得学员能够全面掌握电气安全管理的基本方法和技能。

5. 实施案例分析通过学习相关实施案例，使得学员能够全面了解电气工程实施的过程和方法。

6. 专业技能培训通过实际操作，使得学员能够掌握电气工程相关的实际操作技能，包括电路调试、电气设备安装调试、故障排除等内容。

四、培训方式1. 线下授课2. 在线课程学习3. 实际操作五、培训时间根据实际情况安排，一般为3个月至半年。

六、培训要求1. 注重理论和实践相结合2. 强调实际操作技能的培养3. 注重案例分析和实际案例应用七、培训考核1. 期中考试2. 期末考试3. 实际操作考核八、培训大纲1. 电气工程基础知识1.1 电路原理1.2 电气材料1.3 电气工程测量与仪器1.4 电力电子技术2. 电气系统设计2.1 电气系统设计原理2.2 电气系统设计方法2.3 电气系统设计流程3. 电气设备运行与维护3.1 电气设备运行原理3.2 电气设备维护方法3.3 电气设备运行故障排除4. 电气安全4.1 电气安全基本原理4.2 电气安全技术4.3 电气安全管理5. 实施案例分析5.1 电气工程实施过程5.2 电气工程实施方法5.3 电气工程实施案例6. 专业技能培训6.1 电路调试6.2 电气设备安装调试6.3 电气设备故障排除以上为电气工程师培训计划及培训大纲的内容，通过本次培训，希望能够使得参训人员能够全面提高自身的电气工程相关知识和技能水平，为将来的工作提供更好的支持和保障。

基本知识与电气识图培训课件一、概述本课程旨在帮助学习者掌握基本的电气知识和电气识图技巧。

电气识图是电气工程中至关重要的一项技能，它可以帮助工程师理解和设计电气系统，解决和排除电气故障。

本课程将从基础知识出发，逐步引导学习者了解电气符号、电气图纸的绘制和解读方法，并通过案例分析和实践操作帮助学习者巩固所学内容。

二、基础知识1. 电气符号电气符号是表示电气元件和电路连接的专用图形符号。

在电气图纸中，不同的电气元件和电路连接使用不同的符号来表示。

学习者需要熟悉常用的电气符号，包括电源符号、开关符号、电流表符号等。

本章将介绍常见的电气符号及其含义。

2. 电气图纸的绘制电气图纸是将电气元件和电路连接以图形方式表达出来的图纸。

在绘制电气图纸时，需要遵循一定的规则和标准，以确保图纸的准确和易读性。

本章将介绍电气图纸的绘制方法，包括线路图的绘制、布线方式的选择等。

三、电气识图技巧1. 电气图纸的解读电气图纸中包含了大量的信息，学习者需要能够正确地解读图纸中的各种符号和线路连接。

本章将介绍一些常见的电气图纸符号和线路连接方式，并通过案例分析帮助学习者加深对电气图纸的理解。

2. 故障排除和维修电气系统中常常会出现故障，学习者需要能够熟练地使用电气图纸来进行故障排除和维修。

本章将介绍一些常见的电气故障类型和排除方法，并通过实践操作帮助学习者掌握相关技巧。

四、案例分析本课程将结合实际案例对电气知识和电气识图技巧进行综合应用和讲解。

通过案例分析，学习者将能够更好地理解和掌握所学知识，并将其应用于实际工作中。

五、实践操作为了帮助学习者巩固所学知识，本课程将提供相关的实践操作环节。

学习者将实际操作电气设备和绘制电气图纸，以提升实际应用能力。

六、总结通过本课程的学习，学习者将能够掌握基本的电气知识和电气识图技巧，并能够应用于实际工作中。

电气识图是电气工程中必不可少的一项技能，掌握好电气识图技巧将大大提高工作效率和工作质量。

希望学习者能够通过本课程的学习，获得进一步的提升和发展。

电气安装工程识图教程(一)电气安装工程识图是一门非常重要的课程，对于电气工程师来说，掌握好识图技巧是十分必要的。

在电气安装工作中，若无法正确识图，则极易带来工作的失误和质量问题。

要想掌握好电气安装工程识图，需要进行系统性的学习和掌握。

下面就来详细介绍一下电气安装工程识图教程。

一、基础知识首先，需要学习电气安装工程的基本知识，包括电气元件、电气符号、电气设备等。

只有掌握了电气安装工程的基础知识，才能够进一步理解和识别电气安装工程的图纸。

二、绘图要求电气安装工程识图是一项严谨的工作，要求绘图人员在制图时要认真细致，要按照一定的绘图要求进行绘制。

这包括制图规格、字体要求等。

同时，在绘制过程中还需要注意符号的大小和布局等细节问题。

三、电气符号的认识和应用电气符号是电气安装工程中的重要组成部分，掌握电气符号的含义是非常必要的。

在电气安装工作中，需要能够熟练识别各种常见的电气符号，并能够根据实际情况正确应用这些符号。

四、电气图纸的种类和特点电气图纸是电气工程中重要的文档，不同的电气工程要使用不同种类的电气图纸。

因此，需要根据实际情况了解和掌握各种不同的电气图纸的特点和应用。

五、电气图纸的读法和解释电气安装工程图纸包含了大量的信息，能够准确快速地读懂电气图纸是非常重要的。

因此，需要对各种常见的电气图纸及其含义进行认识和解释，了解电气图纸中的各种符号和标注含义。

综上所述，电气安装工程识图教程是一个系统性的课程，需要通过实际操作和学习才能够掌握。

在电气安装工作中，掌握好识图技巧是非常重要的，只有掌握了识图技巧，才能够保障电气安装工程的质量和工作效率。

电气安装工程识图培训课件(1)电气安装工程是一个复杂的工程领域，需要工程师们精通各种技术和知识。

其中一个重要的技能就是识图。

识图是指通过工程图纸来理解和设计电气安装工程，因此对于电气安装工程人员而言，熟练的识图能力是非常重要的。

为此，我们需要进行相关的识图培训。

下面是电气安装工程识图培训课件的相关内容。

一、基本图形与符号在识图培训的第一部分，需要掌握电气安装工程中的基本图形与符号。

1.电源符号：表示电气系统的电源，包括电源线、变压器、发电机等。

2.开关符号：表示电气系统中的开关，包括主开关、接触器、断路器等。

3.电路符号：表示电气系统中的电路，包括电阻、电容、电感等。

4.保护符号：表示电气系统中的保护设备，包括过载保护、短路保护等。

5.元件符号：表示电气设备中的元件，包括电动机、发光二极管、电容器等。

二、电路图与接线图在识图培训的第二部分，需要了解电路图与接线图的基础知识。

1.电路图：是指将电气系统中的电路元件进行图形化表达，用于表示电气系统中不同部位的连接关系。

2.接线图：是指将电气系统中的线路进行图形化表达，用于表示电气元器件的连接关系以及电气线路的摆放位置。

三、DIA软件的使用方法在识图培训的第三部分，需要了解如何使用DIA软件。

1.软件介绍：DIA是一种免费的图形化工具，可用于设计和制作各种工程图纸。

2.软件界面：DIA软件的界面由三个主要部分组成，包括工具栏、画布区域和属性控制区域。

3.如何绘制图形：使用DIA软件绘制图形的方法包括选定绘制工具、创建图形对象、编辑图形对象、保存图形等步骤。

四、常见的电气安装工程图纸在识图培训的第四部分，需要了解常见的电气安装工程图纸。

1.三相电路示意图：三相电路示意图是一种用于表示电气系统中三相电路的图形化表示方法。

2.配电箱图：配电箱图是一种用于表示电气系统中的配电箱的图形化表示方法。

3.接线盒图：接线盒图是一种用于表示电气系统中的接线盒的图形化表示方法。

电工培训·电气控制识图.实训目的1、熟练掌握低压元器件的应用；2、学会分析相关电路的控制原理；3、能根据题目要求自主设计电气控制线路实训项目与内容学会分析以下电气控制线路的工作原理：三相笼型异步电动机的直接起动控制线路，三相笼型异步电动机的正反转控制线路，位置控制与自动循环控制线路，顺序控制与多地控制线路，三相笼型异步电动机降压起动控制电路等。

一、三相笼型异步电动机的直接起动控制线路三相笼型电动机具有结构简单、价格便宜、坚固耐用、维修方便等优点，获得广泛应用。

笼型异步电动机的起动控制有直接起动与减压起动两种。

可根据电源变压器容量、电动机容量、电动机起动频繁程度和电动机拖动的机械设备等来分析是否可以采用直接起动，也可用下面经验公式来确定：式中，I st为电动机直接起动时起动电流（A）；I N为电动机额定电流（A）；S为电源变压器容量（kV A）；P为电动机额定功率（kW）。

图12-19 点动控制线路1、电动机单向点动控制线路点动是指按下按钮时电动机转动，松开按钮时电动机停止。

图1为电动机单向点动控制线路。

SB是电动机单向点动的控制按钮图1 点动控制线路点动控制的操作及动作过程如下：首先合上电源开关QS,接通主电路和控制电路的电源。

2、电动机单向连续运转控制线路在各种机械设备上，电动机较常见的一种工作状态是单向连续运转。

图12-20为电动机单向连续运转控制线路，SB1为停止按钮，SB2为起动按钮，FR为热继电器，M为三相异步电动机。

图2 单向连续运转控制线路以下是电动机单向连续运转控制的操作及动作过程：首先合上电源开关Q，接通主电路和控制电路的电源。

（1）起动：当接触器KM常开辅助触头接通后，即使松开按钮SB2仍能保持接触器KM线圈通电，所以此常开辅助触头称为自保持触头。

（2）停止：二、 三相笼型异步电动机的正反转控制线路 （一）接触器联锁的正反转控制线路 接触器联锁的正反转控制线路如图3所示。

电气安装工程识图教程-V1
电气安装工程识图教程是电气工程师工作中必备的技能之一。

本文重
新整理电气安装工程识图教程，帮助初学者更好地学习和掌握这一技能。

一、电气安装工程识图基础知识
1.了解电气安装工程的基本概念和术语。

2.掌握电气元件的名称、图形和符号。

3.学会解析电气图纸上的各个元件。

二、电气安装图纸的种类及其解析
1.掌握不同类型的电气安装图纸，并学会解析。

2.学习控制线路图的基本要素，控制元件、控制信号以及控制型式等。

三、电器设备接线图及其解析
1.掌握电器设备接线图的基本要素和组成结构。

2.学会解析电器设备接线图上的各个元素，如接线方式、接线顺序、
接线材料等。

三、电气安装现场施工图及其解析
1.了解电气安装施工图的基本要素和特点。

2.学习如何解析电气安装施工图上的各个元素，例如标高标示、防火封堵、管道布线、电气元件位置等。

四、图例及缩略图的使用
1.学习如何使用图例和缩略图。

2.掌握图例和缩略图的解析方法。

本文重新整理了电气安装工程识图教程，帮助初学者更好地学习和掌握电气安装工程的基本知识和技能。

掌握这些知识和技能，能够使电气工程师更加专业和高效地完成其工作任务。

台泥辽宁厂电气制图培训教材设备保全部王文炜电气制图与识图是电气从业人员必须熟练掌握的一种基本技能,它是电气工程技术人员进行工作的一种基本工程技术资料，它对电气工程安装、调试、运行中故障排查起着非常重要的作用。

一、电气工程图的特点及分类：电气工程图是一种以标准电气图形符号构成的一种简图，主要用来表达电能流向的一种功能关系及逻辑关系.电气图的种类：电气图可分为系统图或概略图、原理图、布置图、接线图、动力布线图、仪表布置布线图、功能图、电缆管线表、照明图、接地布置图、防雷布置图等。

1、系统图：或称为概略图，主要表达一个系统的供电、配电关系，表达出整个系统的电能走向与位置分配,通常用单线表示法来绘制。

2、原理图:或称为电路图,主要表达回路的开关过程及在激励电压或电流作用下回路中各负载上产生的响应。

通常用多线表示法来绘制。

3、布置图：主要用来表达电气设备、电力配电室、电缆敷设路径、变压器室、现场配电控制在工厂或建筑物中的位置关系或配电箱柜的盘面、盘内电器元件布置情况，通常在土建平面图或工艺设备布置图上来绘制，同时要与其他专业做好沟通,保证专业之间图纸的一致性。

4、接线图：主要来表达配电盘柜、设备之间的线路关系，该图是在原理图的基础上来绘制，通常采用线束表示法，包括盘内接线图接线表、端子接线图接线表、互接线图互接线表、电缆配置图配置表。

5、动力布线图：在电气布置图的基础上（涵盖布置图）绘制,主要表达动力电缆和控制电缆的布线及走向情况，表达出电缆的型号规格、数量、敷设方式、敷设部位、动力设备的标号等。

6、仪表布置布线图:主要表达出自动化仪表的位置、电缆的型号规格、数量、电缆的敷设路径、敷设方式、仪表的编号等,通常在工艺设备布置图的基础上绘制.7、电缆管线表：主要以表格的形式表达出系统内所用的电缆型号、规格、长度、敷设方式的一种技术文件,是电气施工前采购电缆的依据.8、接地布置图：主要用来表达工厂或建筑物电气接地、自动化接地的接地体、接地网在厂区、建筑物内的布置情况，通常在土建平面图的基础上绘制。

电气施工图识图培训资料【学习目的】1．了解电气施工图的组成及分类；2．了解电气施工图中各种符号的含义内容；3．具有独立阅读电气施工图的才干；4．可以独立运用电气施工图停止装置任务。

【知识要点】1.电气施工图的组成及分类；2.电气施工图的阅读方法及罕见图形；3.修建电气公用施工图识图阅读方法。

第一节电气识图的基础知识依据最新国度规范电气图形符号绘制的各种电气工程图是各类电气工程技术人员停止沟通、交流的共同言语。

在设计、装置、调试和维修管理电气设备时，经过识图，可以了解各电器元件之间的相互关系以及电路任务原理，为正确装置、调试、维修及管理提供牢靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国度规范图形符号，了解这些符号的意义。

其次，还应掌握识图的基本方法和步骤等相关知识。

一、电气施工图的特点1. 修建电气工程图大多是采用一致的图形符号并加注文字符号绘制而成的;2. 电气线路都必需构成闭合回路;3. 线路中的各种设备、元件都是经过导线衔接成为一个全体的;4. 在停止修建电气工程图识读时应阅读相应的土建工程图及其他装置工程图，以了解相互间的配合关系;5. 修建电气工程图关于设备的装置方法、质量要求以及运用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关装置方法、技术要求等效果，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概略、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备装置高度及装置方式、工程主要技术数据、施工本卷须知等。

2. 主要资料设备表包括工程中所运用的各种设备和资料的称号、型号、规格、数量等，它是编制置办设备、资料方案的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
