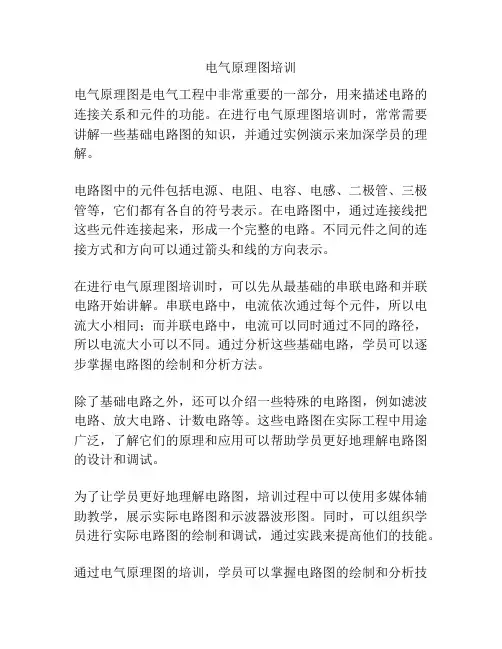

电气原理图培训
电气原理图是电气工程中非常重要的一部分,用来描述电路的连接关系和元件的功能。
在进行电气原理图培训时,常常需要讲解一些基础电路图的知识,并通过实例演示来加深学员的理解。
电路图中的元件包括电源、电阻、电容、电感、二极管、三极管等,它们都有各自的符号表示。
在电路图中,通过连接线把这些元件连接起来,形成一个完整的电路。
不同元件之间的连接方式和方向可以通过箭头和线的方向表示。
在进行电气原理图培训时,可以先从最基础的串联电路和并联电路开始讲解。
串联电路中,电流依次通过每个元件,所以电流大小相同;而并联电路中,电流可以同时通过不同的路径,所以电流大小可以不同。
通过分析这些基础电路,学员可以逐步掌握电路图的绘制和分析方法。
除了基础电路之外,还可以介绍一些特殊的电路图,例如滤波电路、放大电路、计数电路等。
这些电路图在实际工程中用途广泛,了解它们的原理和应用可以帮助学员更好地理解电路图的设计和调试。
为了让学员更好地理解电路图,培训过程中可以使用多媒体辅助教学,展示实际电路图和示波器波形图。
同时,可以组织学员进行实际电路图的绘制和调试,通过实践来提高他们的技能。
通过电气原理图的培训,学员可以掌握电路图的绘制和分析技
巧,为日后的电气工程设计提供基础知识和实践经验。
电气原理图的学习对于电气工程师来说是非常重要的一部分,希望通过本次培训,能够帮助学员更好地掌握这一领域的知识。
电气主要图形符号培训一、电气识图的常用电气元件及符号
一次系统元件:变压器电气符号
功能:把高压电变换成低压电。
一次系统元件:断路器电气符号
功能:控制和保护高压电气设备
一次系统元件:电压互感器电气符号
功能:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。
一次系统元件:电流互感器电气符号
测量绕组
计量绕组
保护绕组
功能:把数值较大的一次电流通过一定的变比转换为数值较
小的二次电流(5A、1A),用来进行保护、测量、计量等用途。
一次系统元件:接地刀开关电气符号
功能:作为检修时保证人身安全,用于接地的一种机械地装置。
一次系统元件:隔离开关电气符号
功能:用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
一次系统元件:避雷器电气符号
功能:用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。
一次系统元件:带电显示器电气符号
功能:直接安装在室内电气设备上,直观显示出电气设备是否带有运行电压的提示性安全装置。
基本知识与电气识图培训课件一、概述本课程旨在帮助学习者掌握基本的电气知识和电气识图技巧。
电气识图是电气工程中至关重要的一项技能,它可以帮助工程师理解和设计电气系统,解决和排除电气故障。
本课程将从基础知识出发,逐步引导学习者了解电气符号、电气图纸的绘制和解读方法,并通过案例分析和实践操作帮助学习者巩固所学内容。
二、基础知识1. 电气符号电气符号是表示电气元件和电路连接的专用图形符号。
在电气图纸中,不同的电气元件和电路连接使用不同的符号来表示。
学习者需要熟悉常用的电气符号,包括电源符号、开关符号、电流表符号等。
本章将介绍常见的电气符号及其含义。
2. 电气图纸的绘制电气图纸是将电气元件和电路连接以图形方式表达出来的图纸。
在绘制电气图纸时,需要遵循一定的规则和标准,以确保图纸的准确和易读性。
本章将介绍电气图纸的绘制方法,包括线路图的绘制、布线方式的选择等。
三、电气识图技巧1. 电气图纸的解读电气图纸中包含了大量的信息,学习者需要能够正确地解读图纸中的各种符号和线路连接。
本章将介绍一些常见的电气图纸符号和线路连接方式,并通过案例分析帮助学习者加深对电气图纸的理解。
2. 故障排除和维修电气系统中常常会出现故障,学习者需要能够熟练地使用电气图纸来进行故障排除和维修。
本章将介绍一些常见的电气故障类型和排除方法,并通过实践操作帮助学习者掌握相关技巧。
四、案例分析本课程将结合实际案例对电气知识和电气识图技巧进行综合应用和讲解。
通过案例分析,学习者将能够更好地理解和掌握所学知识,并将其应用于实际工作中。
五、实践操作为了帮助学习者巩固所学知识,本课程将提供相关的实践操作环节。
学习者将实际操作电气设备和绘制电气图纸,以提升实际应用能力。
六、总结通过本课程的学习,学习者将能够掌握基本的电气知识和电气识图技巧,并能够应用于实际工作中。
电气识图是电气工程中必不可少的一项技能,掌握好电气识图技巧将大大提高工作效率和工作质量。
希望学习者能够通过本课程的学习,获得进一步的提升和发展。

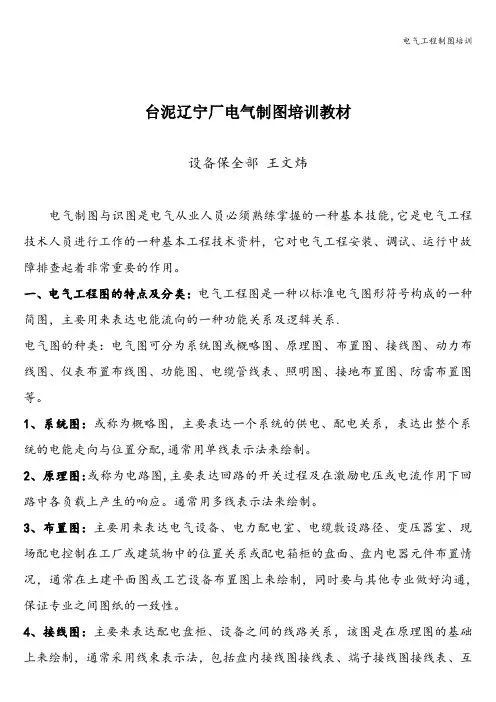

台泥辽宁厂电气制图培训教材设备保全部王文炜电气制图与识图是电气从业人员必须熟练掌握的一种基本技能,它是电气工程技术人员进行工作的一种基本工程技术资料,它对电气工程安装、调试、运行中故障排查起着非常重要的作用。
一、电气工程图的特点及分类:电气工程图是一种以标准电气图形符号构成的一种简图,主要用来表达电能流向的一种功能关系及逻辑关系.电气图的种类:电气图可分为系统图或概略图、原理图、布置图、接线图、动力布线图、仪表布置布线图、功能图、电缆管线表、照明图、接地布置图、防雷布置图等。
1、系统图:或称为概略图,主要表达一个系统的供电、配电关系,表达出整个系统的电能走向与位置分配,通常用单线表示法来绘制。
2、原理图:或称为电路图,主要表达回路的开关过程及在激励电压或电流作用下回路中各负载上产生的响应。
通常用多线表示法来绘制。
3、布置图:主要用来表达电气设备、电力配电室、电缆敷设路径、变压器室、现场配电控制在工厂或建筑物中的位置关系或配电箱柜的盘面、盘内电器元件布置情况,通常在土建平面图或工艺设备布置图上来绘制,同时要与其他专业做好沟通,保证专业之间图纸的一致性。
4、接线图:主要来表达配电盘柜、设备之间的线路关系,该图是在原理图的基础上来绘制,通常采用线束表示法,包括盘内接线图接线表、端子接线图接线表、互接线图互接线表、电缆配置图配置表。
5、动力布线图:在电气布置图的基础上(涵盖布置图)绘制,主要表达动力电缆和控制电缆的布线及走向情况,表达出电缆的型号规格、数量、敷设方式、敷设部位、动力设备的标号等。
6、仪表布置布线图:主要表达出自动化仪表的位置、电缆的型号规格、数量、电缆的敷设路径、敷设方式、仪表的编号等,通常在工艺设备布置图的基础上绘制.7、电缆管线表:主要以表格的形式表达出系统内所用的电缆型号、规格、长度、敷设方式的一种技术文件,是电气施工前采购电缆的依据.8、接地布置图:主要用来表达工厂或建筑物电气接地、自动化接地的接地体、接地网在厂区、建筑物内的布置情况,通常在土建平面图的基础上绘制。
电气安装工程识图培训课件(1)电气安装工程是一个复杂的工程领域,需要工程师们精通各种技术和知识。
其中一个重要的技能就是识图。
识图是指通过工程图纸来理解和设计电气安装工程,因此对于电气安装工程人员而言,熟练的识图能力是非常重要的。
为此,我们需要进行相关的识图培训。
下面是电气安装工程识图培训课件的相关内容。
一、基本图形与符号在识图培训的第一部分,需要掌握电气安装工程中的基本图形与符号。
1.电源符号:表示电气系统的电源,包括电源线、变压器、发电机等。
2.开关符号:表示电气系统中的开关,包括主开关、接触器、断路器等。
3.电路符号:表示电气系统中的电路,包括电阻、电容、电感等。
4.保护符号:表示电气系统中的保护设备,包括过载保护、短路保护等。
5.元件符号:表示电气设备中的元件,包括电动机、发光二极管、电容器等。
二、电路图与接线图在识图培训的第二部分,需要了解电路图与接线图的基础知识。
1.电路图:是指将电气系统中的电路元件进行图形化表达,用于表示电气系统中不同部位的连接关系。
2.接线图:是指将电气系统中的线路进行图形化表达,用于表示电气元器件的连接关系以及电气线路的摆放位置。
三、DIA软件的使用方法在识图培训的第三部分,需要了解如何使用DIA软件。
1.软件介绍:DIA是一种免费的图形化工具,可用于设计和制作各种工程图纸。
2.软件界面:DIA软件的界面由三个主要部分组成,包括工具栏、画布区域和属性控制区域。
3.如何绘制图形:使用DIA软件绘制图形的方法包括选定绘制工具、创建图形对象、编辑图形对象、保存图形等步骤。
四、常见的电气安装工程图纸在识图培训的第四部分,需要了解常见的电气安装工程图纸。
1.三相电路示意图:三相电路示意图是一种用于表示电气系统中三相电路的图形化表示方法。
2.配电箱图:配电箱图是一种用于表示电气系统中的配电箱的图形化表示方法。
3.接线盒图:接线盒图是一种用于表示电气系统中的接线盒的图形化表示方法。

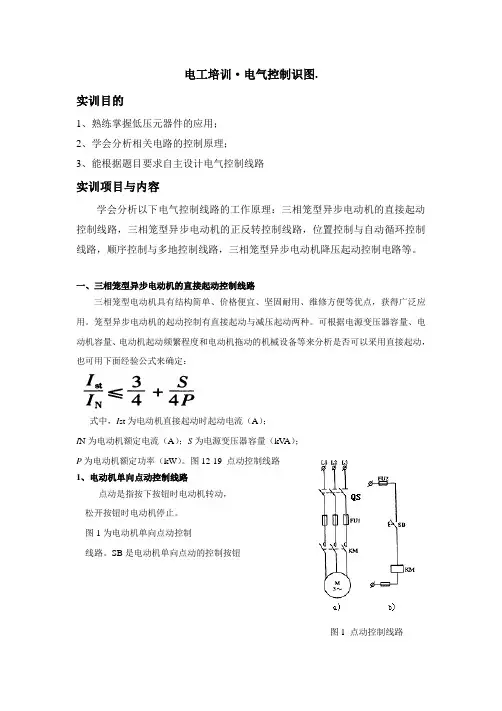

电工培训·电气控制识图.实训目的1、熟练掌握低压元器件的应用;2、学会分析相关电路的控制原理;3、能根据题目要求自主设计电气控制线路实训项目与内容学会分析以下电气控制线路的工作原理:三相笼型异步电动机的直接起动控制线路,三相笼型异步电动机的正反转控制线路,位置控制与自动循环控制线路,顺序控制与多地控制线路,三相笼型异步电动机降压起动控制电路等。
一、三相笼型异步电动机的直接起动控制线路三相笼型电动机具有结构简单、价格便宜、坚固耐用、维修方便等优点,获得广泛应用。
笼型异步电动机的起动控制有直接起动与减压起动两种。
可根据电源变压器容量、电动机容量、电动机起动频繁程度和电动机拖动的机械设备等来分析是否可以采用直接起动,也可用下面经验公式来确定:式中,I st为电动机直接起动时起动电流(A);I N为电动机额定电流(A);S为电源变压器容量(kV A);P为电动机额定功率(kW)。
图12-19 点动控制线路1、电动机单向点动控制线路点动是指按下按钮时电动机转动,松开按钮时电动机停止。
图1为电动机单向点动控制线路。
SB是电动机单向点动的控制按钮图1 点动控制线路点动控制的操作及动作过程如下:首先合上电源开关QS,接通主电路和控制电路的电源。
2、电动机单向连续运转控制线路在各种机械设备上,电动机较常见的一种工作状态是单向连续运转。
图12-20为电动机单向连续运转控制线路,SB1为停止按钮,SB2为起动按钮,FR为热继电器,M为三相异步电动机。
图2 单向连续运转控制线路以下是电动机单向连续运转控制的操作及动作过程:首先合上电源开关Q,接通主电路和控制电路的电源。
(1)起动:当接触器KM常开辅助触头接通后,即使松开按钮SB2仍能保持接触器KM线圈通电,所以此常开辅助触头称为自保持触头。
(2)停止:二、 三相笼型异步电动机的正反转控制线路 (一)接触器联锁的正反转控制线路 接触器联锁的正反转控制线路如图3所示。
