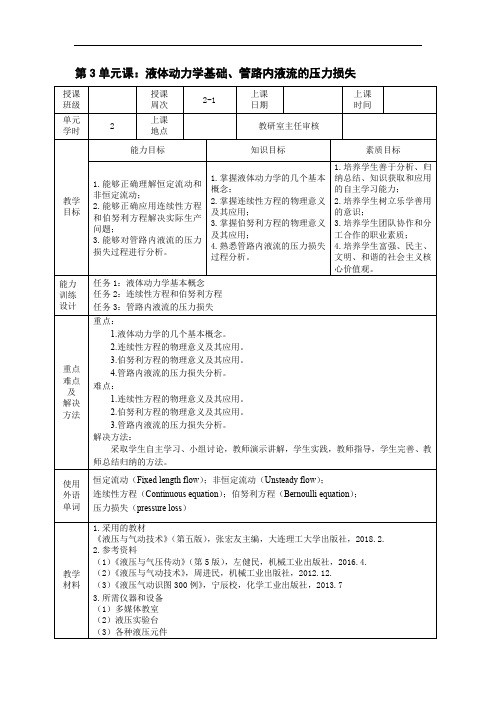

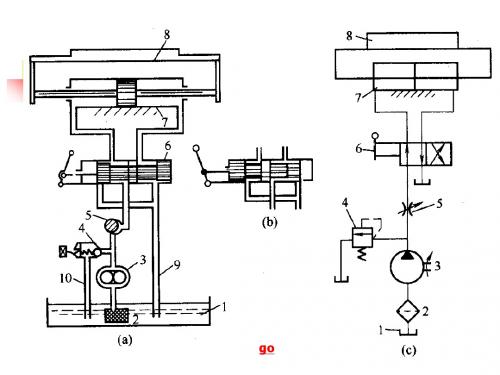

第3单元课：液体动力学基础、管路内液流的压力损失引入新课一、复习和成果展示1.知识点回顾（1）液压油的分类、命名方式和物理性质；（2）液压油的黏性及影响黏度大小的因素；（3）静压力的概念、单位和计算和液压传动的基本原理（静压传递原理）；（4）液压系统中压力的表示方法和计算液体对固体壁面的作用力。
2.成果展示由6-10号学生展示第2单元课的理实作业，老师点评，纠正错误点。
二、项目情境小王买了一台液压设备，但是设备安装好以后有些部件运转不正常，他想对液压设备中的某些部位进行压力和流量计算。
但是，小王对液体动力学知识不太了解。
通过本节课的学习，我们来帮助小王解决这个问题。
三、教学要求1.教学目标（1）掌握液体动力学的几个基本概念。
（2）掌握连续性方程的物理意义及其应用。
（3）掌握伯努利方程的物理意义及其应用。

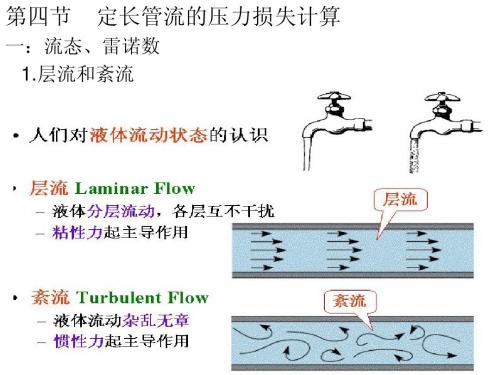

（4）掌握管路内液流的压力损失分析。
2.重点和难点（1）液体动力学的几个基本概念。
（2）连续性方程的物理意义及其应用。
（3）伯努利方程的物理意义及其应用。
（4）管路内液流的压力损失分析。
教学设计任务1：流体动力学的基本概念一、相关知识1.理想液体和恒定流动由于实际液体具有黏性和可压缩性，因而在研究流动液体运动规律时非常困难。
为简化起见，在讨论该问题前，先假定液体没有黏性且不可压缩，然后再根据实验结果，对所得到的液体运动的基本规律、能量转换关系等进行修正和补充，使之更加符合实际液体流动时的情况。
一般把既无黏性又不可压缩的假想液体称为理想液体。
液体流动时，若液体中任一点处的压力、流速和密度不随时间变化而变化，则称为恒定流动（也称为稳定流动或定常流动）；反之，若液体中任一点处的压力、流速或密度中有一个参数随时间变化而变化，则称为非恒定流动。
为使问题讨论简便，常先假定液体在做恒定流动。
图2-7（a ）所示水平管内的液流为恒定流动，图2-7（b ）所示为非恒定流动。
（a ） （b ）图2-7 恒定流动和非恒定流动 图2-8 理想液体在直管中的流动2.流量和平均流速流量和平均流速是描述液体流动的两个基本参数。
液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。
对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。
2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。
当背压阀用时，应改变弹簧的刚度。
3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。
它必须安装在运动部件运动过程中接触到的位置。
4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。
5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。
6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。
7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。
型。
8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。
9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。
10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。
显然（p s—p k）、（p s—p B）小好， n k和n b大好。
11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。
12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。
液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。
对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。
2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。
当背压阀用时，应改变弹簧的刚度。
3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。
它必须安装在运动部件运动过程中接触到的位置。
4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。
5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。
6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。
7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。
型。
8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。
9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。
10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。
显然（p s—p k）、（p s—p B）小好， n k和n b大好。
11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。
12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。
