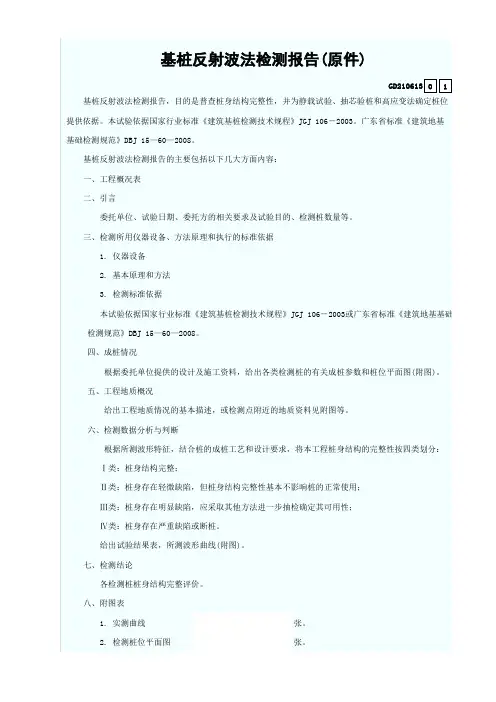

基桩完整性试验检测报告（反射波法）检测单位名称（专用章）：报告编号：检测：审核：批准：日期：年月日1、工程概况xx工程，位于，总桩数为x根，桩径（1700～2300）mm，桩体混凝土强度等级C30。
受xx公司的委托，由我院对其在建的xx工程部分基桩进行低应变法桩身完整性检测，以检测工程桩的桩身完整性。
2、工程地质概况根据现场勘探、测试及室内土工试验资料分析，拟建场地地基岩土分布自上而下依次为：第①层：0~1.5m，填土：杂色，松散，稍湿，含植物根茎第②层：1.5m~2.5m，粉质粘土：褐黄，稍密，湿，硬塑，包含沙砾第③层：2.5m~4.0m,碎石土：杂色，中密，稍湿，包含块石第④层：4.0m~12.0m，强风化石英砂岩：灰白色，呈密实状3、检测过程叙述3.1 检测依据《建筑基桩检测技术规范》（JGJ 106-2014）。
3.2 检测目的及抽样方法本次基桩低应变法检测目的为验收性检测。
本工程施工桩总数为根，检测数量为根。
3.3 检测设备及工程检测图4、基桩低应变法检测完整性分类判别标准注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可按本场地同条件下有桩底反射波的其他桩实测信号判定桩身完整性类别。
5、基桩低应变法检测结果汇总表注：以上桩长、桩径均为施工单位提供6、基桩低应变法检测结论xx工程机械钻孔灌注桩共x根，本次低应变法检测工程桩x根，检测比例为100%，皆为Ⅰ类桩。
波速平均值xx m/s。
本次基桩低应变法检测比例（桩数）符合设计、JGJ106－2014的相关规定，根据以上检测结果，可评定该工程混凝土灌注桩桩身完整性符合验收要求。
7、基桩低应变法检测实测信号曲线。
CFG桩及复合地基质量检测技术方案云南路电工程检测技术有限公司二〇一〇年三月一、工程项目概况本项目为CFG桩及复合地基。
二、检测项目本次检测工作主要项目有：1、CFG桩低应变（反射波）法检测2、CFG桩钻芯法检测3、CFG桩及复合地基静载荷试验三、检测目的及依据1、检测目的为保证基桩施工质量及若发现问题时便于即时解决，在基桩施工完成后是否能进行下一步施工之前对基桩作出科学检测结论。
2、依据规程、规范:（1）《公路工程基桩动测技术规程》（JTG/T F81-01-2004）（2）《建筑基桩检测技术规范》（JGJ 106-2003）（3）《公路路基施工技术规范》（JGJ F10-2006）四、检测方法及措施(1)检测方法:对于基桩质量检测根据委托方要求主要以声波透射法进行。
对于钻芯取样则以钻机在混凝土桩上进行钻孔取样，而后对试样进行整理分析、抗压强度试验。
碎石桩动力触探试验检测采用标准型（级）圆锥动力触探，测试设备及方法按照国家标准《岩土工程勘察规范》进行(2) 措施:严格按照有关规程、规范和检测大纲进行。
五、详细检测方法（一）反射波法1、使用规范及标准本项目桩基低应变检测将依据中华人民共和国行业标准《建筑基桩检测技术规范JGJ106-2003》、《基桩低应变动力检测规程JGJg3-95》中规定的《反射波法》检测桩身质量。
同时辅助使用我们自己研究，并经省建设厅1995年组织国内专家鉴定通过的《波列振幅衰减法》进行检测。
2、检测基本原理灌注桩钻芯取样检测是对可疑桩进行最有效检测方法之一。
它能直观判断桩长，桩身混凝土强度，桩底“沉渣”厚度和桩身完整性，甚至可以判定或鉴别桩端持力层的岩土性状。
反射波法的基本原理是在桩顶进行垂向激振，弹性波沿桩身向下传播。
桩身内存在明显波阻抗差异的界面处(如桩底、断桩和严重离析等部位)或在桩身截面积变化(如缩径或扩径)部位产生反射波。
经时域、频域数字处理，即可识别来自桩身不同部位的反射信息，据此计算桩身波速，判断桩身完整性及混凝土质量并对桩的实际长度加以校对。
基桩动力检测低应变反射波法第一节反射波法动测技术反射波法是在桩身顶部进行竖向激振产生弹性波，弹性波沿着桩身向下传播，当桩身阻抗存在明显差异的界面（如桩底、断桩和严重离析等）或桩身截面积变化（如缩径或扩径）部位，将发生反射波，经接收放大、滤波和数据处理可以识别来自桩身不同部位的反射信息，据计算桩身波速，以判断桩身完整性及估计混凝土强度等级并校核桩的实际长度。
一、反射波法动测原理桩完整性的反射波法诊断技术是以一维波动理论为基础的。
由一维波动理论可知，桩阻抗是其横截面积，材料密度和弹性模量的函数Z = EA/C =ρcA (2.1)式中Z为桩的广义波阻抗（单位为N⋅s/m），c为桩的声波速度（单位为m/s），E 为桩的弹性模量（单位为N/m2），ρ为桩的质量密度（单位为kg/m3），ρc为桩的声特性阻抗或声阻碍抗率（单位为kg/m2s）。
将一维波动理论用于线弹性桩（桩的长度远大于直径且入射波波长λ大于桩的直径）。
在桩顶锤击力作用下，产生一压缩波，此波以波速c沿桩身向下传播。
假定桩的材料沿长度不变（即ρc不变），则桩的阻抗变化仅依赖截面积的变化。
截面的任何变化都使部分入射波产生反射。
反射波和透射波的幅值大小及方向由前述的理论决定。
（一）不考虑桩周阻尼的的影响，桩顶入射波在变截面处的反射与透射σT = σ1 [2A1 /(A1+A2)]σR= σ1[(A2 – A1) /(A1 +A2)] (2.2)及v T = v1 [2A1 /(A1+A2)]v R= -v1[(A2 – A1) /(A1 +A2)] (2.3)式中下标I、R、T分别表示入射、反射和透射。
由式（1.2）及式（1.3）可得：（1）对于截面均匀，无缺陷的桩，即A1=A2，或Z1=Z2，则有σT = σI v T =v IσR= 0 v R = 0 (2.4)可见，均匀桩不产生反射波，入射波以不变的波速和应力幅值与方向向下传播。
若在桩的顶端安装加速度传感器，则可测得各截面反射波加速度信号（或速度信号）为零。
工作研究简述低应变反射波法在灌注桩桩身完整性检测的应用杨 帆 刘海艳（沈阳岩土工程技术测试开发有限公司，辽宁 沈阳 110015）摘 要：简述低应变反射波法在灌注桩桩身完整性检测的应用，总结出低应变反射波法的优缺点，为检测人员在工程现场更好的应用低应变反射波法提供依据，更高效更准确的运用低应变反射波法进行灌注桩桩身完整性的检测工作。
关键词：灌注桩桩身完整性检测；低应变法；适用条件及提高准确性灌注桩因其本身具有的特点，具有较为广泛的应用，是一种常见的桩基础形式。
灌注桩根据成孔的机械不同而通常有以下几种：螺旋钻机成孔法、冲击钻机成孔法、正循环回转法、反循环回转法等。
受场地岩土工程地质条件、现场施工条件及施工工艺、原料及施工进度安排、施工人员技术水平等制约，灌注桩成桩质量有很大的不确定性，易产生桩身混凝土振捣不密实、蜂窝、空洞、夹泥、离析等缺陷，影响成桩的质量，造成重大安全隐患。
而桩基础属于重要的隐蔽工程具有不可逆性，又是整个建筑物安全体系的重要一环，所以根据现场的实际情况，通过行之有效的完整性检测方法，对灌注桩进行桩身完整性评价是一件十分重要的工作。
低应变反射波法作为一项广泛应用于灌注桩桩身完整性检测的方法，任何更好的准确的运用于灌注桩桩身完整性检测，是一项十分重要的工作，本文通过总结多年的现场工作经验，简述低应变反射波法的优缺点，将低应变反射波法更好的应用于不同条件下的灌注桩桩身完整性检测。
1 低应变反射波法桩身完整性检测简介：该方法是将速度或加速度传感器用耦合剂粘贴在桩顶上，用激振锤敲击桩顶激发产生应力波沿桩体向下传播，根据振动理论和波动理论分析应力波在桩体内的传播与反射的固有规律，对完整桩体，只会在桩端产生反射，对桩体中的蜂窝、断桩、缩（扩）径、沉渣、离析等破损部位，因存在波阻抗差异，也会产生反射波。
这些信息经桩基动测分析仪记录下来，将室外记录下来的信息通过室内回放，借助于计算机进行对实测信号在时域内进行波形分析，在频域内进行频谱分析，以了解桩内波阻抗的变化情况，进而据其规律和特征确定桩体的缺陷性质和缺陷位置。

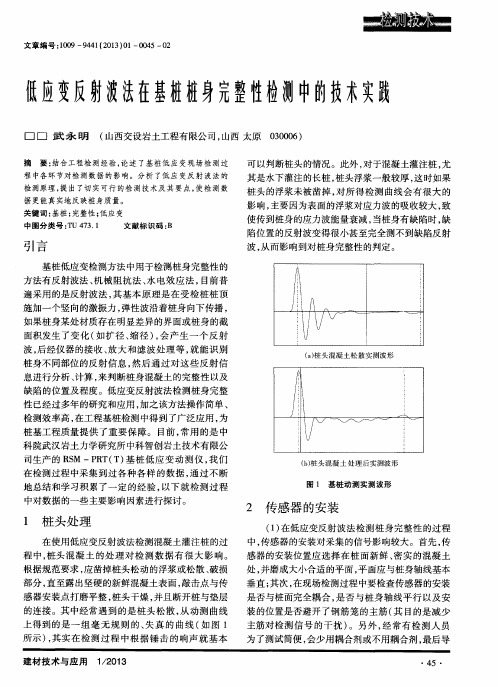

低应变反射波法检测桩基以动测方法发展起来的桩身完整性检测技术是依赖于桩身及其缺陷对入射波的反应而进行间接判断的一种方法，其中低应变反射波法是工程中检测桩基完整性最常用的方法之一。
在本文中将对低应变反射波法测桩的原理、特点结合工程中的应用进行详细介绍，并就低应变反射波在使用上的限制及影响因素进行简单介绍。
1、低应变反射波法测桩的特点低应变反射波法是工程中检测桩基完整性最常用的方法之一，有其不可替代的优势，但也存在众多不足带来的误判、漏判等，给工程建设造成不利影响：(1) 反射波法的优点仪器设备轻便，操作简单，成本低廉；检测覆盖面大，可对桩基工程进行普查；可检测桩身完整性和桩身存在的缺陷及住置，估计桩身混凝土强度、核对桩长等。
(2) 反射波法的局限性①检测桩长的限制，对于软土地区的超长桩，长径比很大，桩身阻抗与持力层阻抗匹配好，常测不到桩底反射信号。
②桩身截面阻抗渐变等时，容易造成误判。
③当桩身有两个以上缺陷时，较难判别。
④在桩身阻变小的情况下，较难判断缺陷的性质。
⑤嵌岩桩的桩底反射信号多变，容易造成误判。
2、原理低应变反射波法是在时间域上研究分析桩的振动曲线，通常是通过对桩的瞬态激振后研究桩顶速度随时间的变化曲线，从而判断桩的质量。
一般是根据反射波与入射波相位的关系，判别某一波阻抗界面的性质，这是低应变反射波法判别桩底情况及桩身缺陷的理论依据。
3、桩身混凝土强度判断应注意以下几个方面在针对具体的测试信号进行分析时还要结合桩周土的情况及影响因素进行判断。
嵌岩桩的时域曲线中桩底反射信号变化复杂，一般情况下，桩底反射信号与激励信号极性相反；但桩底混凝土与岩体阻抗相近，则桩底反射信号不明显，甚至没有；如桩底有沉渣，则有明显的同相反射信号。
因此，要对照受检桩的桩型、地层条件、成桩工艺、施工情况等进行综合分析，不宜单凭测试信号定论。
4、在桥梁桩基检测中的应用（1）工程概况该新建桥梁基础采用钻孔灌注圆桩，测桩布置图见图1。
实验报告课程：桩基检测与评定题目：低应变检测桩身完整性与桩基超声波透射法院系：土木工程系专业：年级：姓名：指导教师：西南交通大学峨眉校区2012 年7 月 1 日基 桩 反 射 波 法 试 验检 测 报 告一．基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件（桩长>>直径），在桩顶锤击力作用下，产生一压缩波，沿桩身向下传播。
当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波，反射的相位和幅值大小由波阻抗Z 变化决定。
桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。
假设在基桩中某处存在一个波阻抗变化界面，界面上部波阻抗1Z =111A C ρ，上部波阻抗2Z =222A C ρ①当1Z =2Z 时，表示桩截面均匀，无缺陷。
②当1Z >2Z 时，表示在相应位置存在缩径或砼质量较差等缺陷，反射波速度信号与入射波速度信号相位一致。
③当1Z <2Z 时，表示在相应位置存在扩径，反射波与入射波速度信号相位相反。
当桩身存在缺陷时，根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二．现场检测大致流程是用力锤对桩顶作瞬态激振，以产生脉冲应力波，由设置在桩顶的加速度传感器接收入射波和反射波信号，该信号经电荷放大后，经桩基分析系统处理，根据反射波的时差，相位和幅值即可判断桩身的缺陷位置、类型及程度。
传感器的安装对现场信号的采集影响较大，理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大，传递特性越好，测试信号也越接近桩面的质点振动。
对实心桩的测试，传感器安装位置宜为距桩心2/3～3/4半径处；对空心桩的测试，锤击点与传感器安装位置宜在同一水平面上，且与桩中心连线形成90°夹角，传感器安装位置宜为桩壁厚的1/2处。
传感器的安装必须通过藕合剂垂直与桩面粘接，此次实验使用的是经口加工的口香糖。
低应变基桩完整性检测报告检测执行标准：《建筑基桩检测技术规范》（JGJ106-2003）报告编号：Z 080421-1工程名称：xx市xx县xx一中科技办公楼主楼建设单位：xx省xx县第一中学工程地点：xx市xx县城东开发区检测性质：委托检验检测方法：低应变基桩完整性检测检测桩型：预应力混凝土管桩检测日期：xx报告日期：xxxx工业大学科技开发公司建设单位：xx省xx县第一中学设计单位：xx省汇华建筑设计有限公司监理单位：xx建设监理公司工勘单位：xx省建设工程勘察设计院施工单位：宣城兴鼎建筑安装有限责任公司检测单位：xx工业大学科技开发公司主要检测人：报告编写人：报告审核人：报告批准人：声明：1、报告无检验专用章及检验单位公章无效。
2、复制报告未重新加盖检验专用章及检验单位公章无效。
3、报告无审核、批准人签章无效。
4、报告涂改、换页、无骑缝章无效。
5、检测结果表无检验专用章无效。
6、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。
目录一、前言 (3)二、工程地质概况 (3)三、基桩设计与施工概况 (5)四、桩位平面示意图 (6)五、测试技术原理 (7)六、测试技术方法 (7)七、低应变检测仪器及设备 (8)八、测试系统框图 (8)九、基桩低应变检测成果表 (9)十、结论与建议 (16)附图：低应变检测时域曲线图一、前言受xx省xx县第一中学的委托，由xx工业大学科技开发公司对其在建的xx市xx县xx一中科技办公楼主楼182根预应力混凝土管桩进行现场低应变反射波法检测，以确定工程桩的桩身完整性。
xx市xx县xx一中科技办公楼主楼为11层框架结构，由xx省汇华建筑设计有限公司设计，工程地质由xx省建设工程勘察设计院勘察，桩基由宣城兴鼎建筑安装有限责任公司施工，由xx建设监理公司承担建设监理。
二、工程地质概况根据xx省建设工程勘察设计院2008年7月14日提交的《xx县一中新校区岩土工程勘察报告》，勘察场地中部有一水渠从南至北贯穿场地，地貌单元为漳河一级阶地。

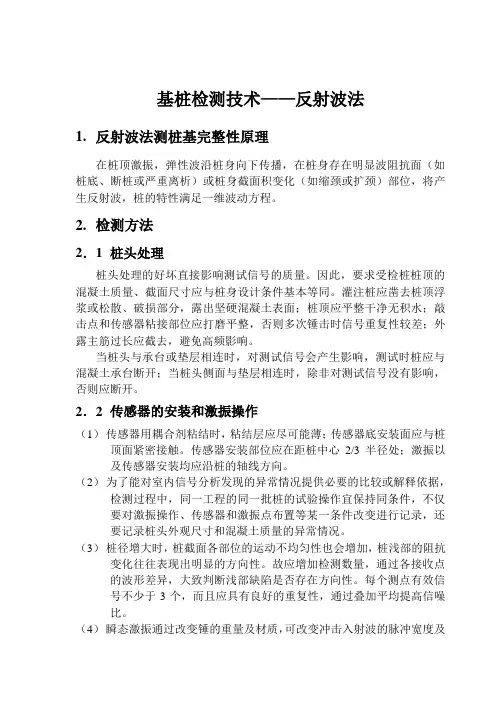

基桩检测技术——反射波法1.反射波法测桩基完整性原理在桩顶激振，弹性波沿桩身向下传播，在桩身存在明显波阻抗面（如桩底、断桩或严重离析）或桩身截面积变化（如缩颈或扩颈）部位，将产生反射波，桩的特性满足一维波动方程。
2.检测方法2．1桩头处理桩头处理的好坏直接影响测试信号的质量。
因此，要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本等同。
灌注桩应凿去桩顶浮浆或松散、破损部分，露出坚硬混凝土表面；桩顶应平整干净无积水；敲击点和传感器粘接部位应打磨平整，否则多次锤击时信号重复性较差；外露主筋过长应截去，避免高频影响。
当桩头与承台或垫层相连时，对测试信号会产生影响，测试时桩应与混凝土承台断开；当桩头侧面与垫层相连时，除非对测试信号没有影响，否则应断开。
2．2传感器的安装和激振操作（1）传感器用耦合剂粘结时，粘结层应尽可能薄；传感器底安装面应与桩顶面紧密接触。
传感器安装部位应在距桩中心2/3半径处；激振以及传感器安装均应沿桩的轴线方向。
（2）为了能对室内信号分析发现的异常情况提供必要的比较或解释依据，检测过程中，同一工程的同一批桩的试验操作宜保持同条件，不仅要对激振操作、传感器和激振点布置等某一条件改变进行记录，还要记录桩头外观尺寸和混凝土质量的异常情况。
（3）桩径增大时，桩截面各部位的运动不均匀性也会增加，桩浅部的阻抗变化往往表现出明显的方向性。
故应增加检测数量，通过各接收点的波形差异，大致判断浅部缺陷是否存在方向性。
每个测点有效信号不少于3个，而且应具有良好的重复性，通过叠加平均提高信噪比。
（4）瞬态激振通过改变锤的重量及材质，可改变冲击入射波的脉冲宽度及频率成分。
锤头质量较大或刚度较小时，冲击入射波脉冲较宽，低频成分为主；当冲击力大小相同时，能量较大，应力波衰减较适合于获得长桩桩底信号或下部缺陷的识别。
2．3测试参数设定从时域波形中找到桩底反射位置，仅仅是确定了桩底反射的时间，根据△T=2L/C，只有已知桩长L才能计算波速C，因此桩长参数应以实际记录的施工桩长为依据，按测点到桩底的距离设定。
