无刷直流电机控制器接线图

产品说明MC33035是高性能第二代单片无刷直流马达控制电路。

它包含实现开环、三相或四相马达控制所需的全部功能。

此电路包括转子位子检测器，温度补偿基准，锯齿波振荡器，三个集电极开路的高速驱动器，和三个高电流的图腾柱低速驱动器，适用于驱动功率MOSFET 管。

此控制器还包含一些有保护特点的电路，如欠电压锁定，时间延迟可选的周期接周期限流控制，内部过热保护电路和一个独特的故障输出，易于和微控制系统连接。

典型的马达控制功能包括开环速率，前进/后退方向，运行使能和动态制动。

MC33035是专门为电气相位为60°/300°或120°/240°的马达电路设计的，并能有效的控制无刷直流马达。

DIP-24SOP-24• 10 ~ 30 V 工作电压 • 欠电压锁定• 6.25 V 基准传感器工作电源 • 闭环伺服应用中的误差放大器• 高电流驱动，可控制外部三相MOSFET 电桥• 周期接周期限流控制 • 管脚输出的电流感应基准 • 内部过热保护电路• 60°/300°或120°/240°传感器相位可选 • 通过外部MOSFET 电桥可有效控制产品归类产品型号工作温度封装MC33035DW SOP–24 MC33035PTA =-40° to +85°CDIP-24管脚连接低速驱动输出传感器输入/PWN 输入°选择典型原理图此器件包含了285个有效的晶体管。

极限参数参数符号范围单位电源电压VCC 40 V数字输入(管脚3, 4, 5, 6, 22, 23) – VrefV 振荡器输入电流（源电流或陷电流）IOSC 30 mA 误差放大器输入电压范围(管脚 11, 12，注1)VIR –0.3 ~ Vref V误差放大器输出电流（源电流或陷电流，注2）IOut 10 mA 电流检测输入电压（管脚9，15）VSense –0.3~5.0V故障输出电压VCE(Fault) 20 V故障输出陷电流ISink(Fault) 20 mA高速驱动电压(管脚1, 2, 24) VCE(top) 40 V高速驱动陷电流(管脚1, 2, 24) ISink(top) 50 mA低速驱动工作电压(管脚 18) VC 30V 低速驱动输出电流（源电流或陷电流，管脚19, 20, 21）IDRV 100 mA 功率消耗和热特性DIP-24最大功耗@ TA = 85°C 过热电阻，结对空SOP-24最大功耗@ TA = 85°C 热敏电阻，结对空电阻PDRθJAPDRθJA86775650100mW°C/WmW°C/W工作结温TJ 150°C环境温度TA –40 ~ +85 °C贮存温度Tstg –65~+150°C电气特性(除非特别制定，否则VCC = VC = 20 V, RT = 4.7 k, CT = 10 nF, TA = 25°C)参数符号最小值典型值最大值单位基准部分基准输出电压(Iref = 1.0 mA) TA = 25°CTA = –40°~ +85°C Vref5.95.826.24–6.56.57V线路调整(VCC = 10~30 V, Iref = 1.0mA)Regline -- 1.5 30 mV负载调整(Iref = 1.0~20 mA) Regload -- 16 30 mV输出短路电流(注 3) ISC 40 75 – mA基准欠电压锁定阈值 Vth4.04.55.0V误差放大器输入偏移电压(TA = –40° ~ +85°C) VIO -- 0.4 10 mV输入偏移电流(TA = –40°∼+85°C) IIO -- 8.0 500 nA输入偏置电流(TA = –40° ~ +85°C) IIB -- -46 -1000 nA输入共模电压VICR (0 V ~ Vref) V开环电压增益(VO = 3.0 V, RL = 15 k) AVOL 70 80 -- dB输入共模抑制比 CMRR5586--dB 电源抑制比(VCC = VC = 10 to 30 V) PSRR 65 105 -- dB输出电压摆浮高电平状态(RL = 15 k to Gnd) 低电平状态(RL = 15 k to Vref)VOHVOL4.6–5.30.5–1.0V振荡单元振荡频率 fOSC222528kHz 频率随电压改变(VCC = 10~30 V) ∆fOSC/∆V – 0.01 5.0 %锯齿波峰值电压 VOSC(P)–4.14.5V锯齿波谷值电压 VOSC(V)1.21.5–V逻辑输入输入阈值电压(管脚3, 4, 5, 6, 7, 22, 23)高电平状态低电平状态VIHVIL3.0--2.21.7--0.8V传感器输入(管脚4, 5, 6)高电平输入电流(VIH = 5.0 V) 低电平输入电流(VIL = 0 V)IIHIIL-150-600-70-337-20-150µA前进/后退，60°/120°可选(管脚3, 22, 23)高电平输入电流(VIH = 5.0 V) IIHIIL-75-300-36-175-10-75µA低电平输入电流(VIL = 0 V)输出使能高电平状态输入电流(VIH = 5.0 V) 低电平状态输入电流VIL =0V IIHIIL-60-60-29-29-10-10µA限流比较仪阈值电压 Vth85101115mV 输入共模电压 VICR--3.0--V输入偏置电流 IIB---0.9-5.0µA输出和电源单元高速驱动输出饱和陷电压(Isink = 25 mA) -- 0.51.5 V高速驱动输出关闭状态漏电流(VCE = 30 V) -- 0.06100 µA高速驱动输出转换时间(CL = 47 pF, RL = 1.0 k)上升时间下降时间trtf––10726300300ns低速驱动输出电压高电平状态(VCC = 20 V, VC = 30 V, Isource = 50 mA)低电平状态(VCC =20V, VC = 30V, Isink = 50 mA) VOHVOL(VCC-2.0)--(VCC-1.1)1.5--2.0V故障输出饱和陷电压(Isink = 16 mA) VCE(sat) -- 225 500 mV 故障输出关闭状态漏电流(VCE = 20 V)IFLT(leak) -- 1.0 100 µA欠电压锁定驱动输出允许 (VCC 或VC 增加)滞后Vth(on)VH8.20.18.90.2100.3V电源电流管脚17 (VCC = VC = 20 V)管脚17 ( VCC = 20 V, VC = 30 V) 管脚18 ( VCC = VC = 20 V)管脚18 (VCC = 20 V, VC = 30 V) ICCIC--------12143.55.01620 06.010mA注： 1.输入共模电压或输入信号电压不能低于-0.3V。

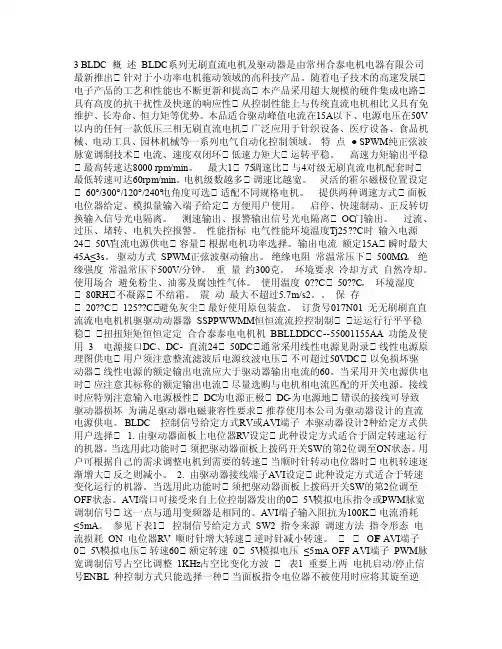

3 BLDC 概述BLDC系列无刷直流电机及驱动器是由常州合泰电机电器有限公司最新推出 针对于小功率电机拖动领域的高科技产品。

随着电子技术的高速发展 电子产品的工艺和性能也不断更新和提高 本产品采用超大规模的硬件集成电路 具有高度的抗干扰性及快速的响应性 从控制性能上与传统直流电机相比又具有免维护、长寿命、恒力矩等优势。

本品适合驱动峰值电流在15A以下、电源电压在50V 以内的任何一款低压三相无刷直流电机 广泛应用于针织设备、医疗设备、食品机械、电动工具、园林机械等一系列电气自动化控制领域。

特点● SPWM纯正弦波脉宽调制技术 电流、速度双闭环 低速力矩大 运转平稳。

高速力矩输出平稳 最高转速达8000 rpm/min。

最大1 75调速比 与4对级无刷直流电机配套时 最低转速可达60rpm/min。

电机级数越多 调速比越宽。

灵活的霍尔磁极位置设定 60°/300°/120°/240°电角度可选 适配不同规格电机。

提供两种调速方式 面板电位器给定、模拟量输入端子给定 方便用户使用。

启停、快速制动、正反转切换输入信号光电隔离。

测速输出、报警输出信号光电隔离 OC门输出。

过流、过压、堵转、电机失控报警。

性能指标电气性能环境温度Tj25??C时输入电源24 50V直流电源供电 容量 根据电机功率选择。

输出电流额定15A 瞬时最大45A≤3s。

驱动方式SPWM正弦波驱动输出。

绝缘电阻常温常压下 500MΩ。

绝缘强度常温常压下500V/分钟。

重量约300克。

环境要求冷却方式自然冷却。

使用场合避免粉尘、油雾及腐蚀性气体。

使用温度0??C 50??C。

环境湿度80RH 不凝露 不结霜。

震动最大不超过5.7m/s2。

保存20??C 125??C 避免灰尘 最好使用原包装盒。

订货号017N01 无无刷刷直直流流电电机机驱驱动动器器SSPPWWMM恒恒流流控控制制 运运行行平平稳稳 扭扭矩矩恒恒定定合合泰泰电电机机BBLLDDCC--55001155AA 功能及使用 3 电源接口DC、DC- 直流24 50DC 通常采用线性电源见附录 线性电源原理图供电 用户须注意整流滤波后电源纹波电压 不可超过50VDC 以免损坏驱动器 线性电源的额定输出电流应大于驱动器输出电流的60。

4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。

但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。

直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。

大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。

所以直流电机的控制是一门很实用的技术。

本文将详细介绍各种直流电机的控制技术。

直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。

这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。

只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。

步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。

例如常用的S A A l027或S A A l024专用步进电机控制电路。

步进电机广泛用于需要角度转动精确计量的地方。

例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。

第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。

当外加额定直流电压时，转速几乎相等。

这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。

也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。

在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。

第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。

在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。

伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。

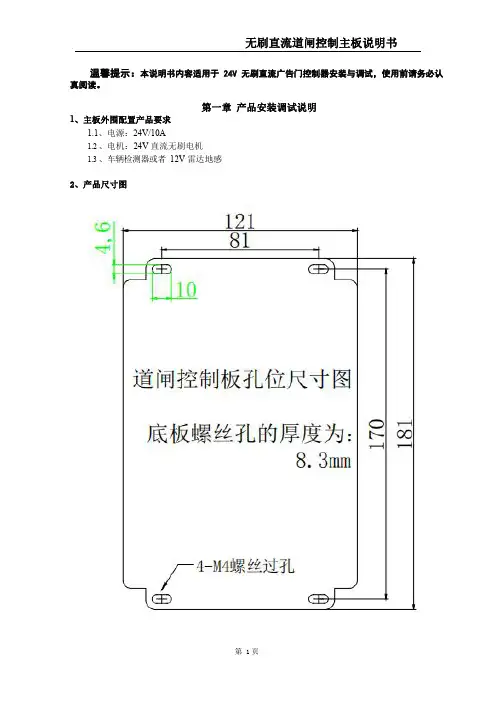

温馨提示：本说明书内容适用于24V无刷直流广告门控制器安装与调试，使用前请务必认真阅读。

第一章产品安装调试说明1、主板外围配置产品要求1.1、电源：24V/10A1.2、电机：24V直流无刷电机1.3、车辆检测器或者12V雷达地感2、产品尺寸图3、主板接线图※注意：控制板所有外接信号线线避免用网线连接，网线虽然通信没有问题，但折腾几次容易断芯，最好采用BVR线，减少因线路故障导致的问题。

4、道闸左右对开接线图5、红绿灯共阴，共阳接法6、道闸调试步骤：第一步：道闸杆和弹簧匹配：将道闸杆停在45度左右检查杆子会不会慢慢落闸或开闸（如果开闸了说明弹簧拉力过大（允许弹簧拉力稍微大一点杆子很缓慢开闸），如果落闸了说明弹簧拉力不够）第二步：道闸自检学习开关限位：1、主板正常启动（显示“190”），长按主板“关键”2秒，道闸向关闸方向运行，主板显示数字减少，当电机运行至关限位时，主板显示变回“190”，此时关自检完成。

2、关自检完成后，长按主板“开键”2秒，道闸向开闸方向运行，主板显示示数字增加，当电机运行至开限位时，主板蜂鸣器长响一声，此时开自检完成，闸机可正常运行。

第三步：调整道闸杆水平和垂直位置：1、开到位后杆子超过90度（将L-9参数往大调）；杆子不到90度（将L-9参数调小）2、关到位杆子高于水平位置（将L-6参数调小）；杆子低于水平位置（将L-6调大）注：1、栅栏杆和广告道闸水平位置判断是否到位（杆子接触到地面电机就马上停止不转动），如果到位后电机还在转动就需要将L-6参数调大直到杆子到地面后电机不在转动为止；2、调试参数后需要开关运行一下才能看出位置变化，7、主板按键操作步骤第一步：长按主板菜单键，直到显示L-1为止第二步：按主板“开键”或“关键”可选择菜单目录，如需进入此项目录按一次主板“菜单”键，即可进入。

第三步：需更改进入的菜单目录参数，在进入菜单目录后通过“开”“关”键增加或减少此项菜单参数，更改完成后如需更改其他目录参数，则按一次“菜单”键返回至主菜单目录，按第二步方法继续更改，若不再更改其他参数可直接按主板“确认”键保存退出菜单。

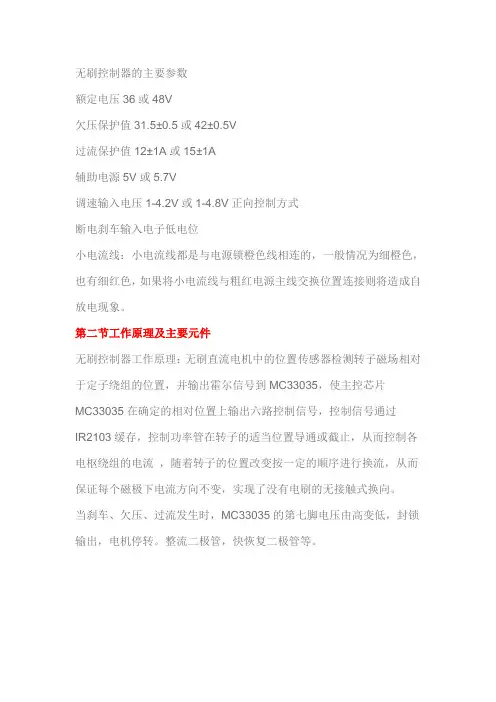

无刷控制器的主要参数额定电压36或48V欠压保护值31.5±0.5或42±0.5V过流保护值12±1A或15±1A辅助电源5V或5.7V调速输入电压1-4.2V或1-4.8V正向控制方式断电刹车输入电子低电位小电流线：小电流线都是与电源锁橙色线相连的，一般情况为细橙色，也有细红色，如果将小电流线与粗红电源主线交换位置连接则将造成自放电现象。

第二节工作原理及主要元件无刷控制器工作原理：无刷直流电机中的位置传感器检测转子磁场相对于定子绕组的位置，并输出霍尔信号到MC33035，使主控芯片MC33035在确定的相对位置上输出六路控制信号，控制信号通过IR2103缓存，控制功率管在转子的适当位置导通或截止，从而控制各电枢绕组的电流，随着转子的位置改变按一定的顺序进行换流，从而保证每个磁极下电流方向不变，实现了没有电刷的无接触式换向。

当刹车、欠压、过流发生时，MC33035的第七脚电压由高变低，封锁输出，电机停转。

整流二极管，快恢复二极管等。

无刷控制器主要元件1）电阻：在电路中起降压和分流作用，用R表示。

2）电容：在电路中起滤波作用，用C表示。

3）二极管：具有单向导电性，正向测有数值，反向测为无穷大，常用的有稳压二极管，开关二极管，4）三极管：在电路中起电流放大的作用，主要有7815、7805、9013等。

5）场效应晶体管：功率管为RFP50N06。

6）集成电路6.1）MC33035无刷直流电机控制器主控芯片。

6.1.1）MC33035主控芯片各脚功能。

6.1.2）1、2、24脚驱动上功率管，19、20、21脚驱动下功率管。

6.1.3）第3脚控制电机正反转。

6.1.4）第4、5、6脚为电机霍尔信号输入，电压为6.25V。

6.1.5）第7脚决定MC33035的状态，处于高电平时有输出。

过流，刹车，欠压时第7脚处于低电平状态，封锁输出。

6.1.6）第8脚为参考电压，输出6.25V。

无刷直流电机控制器工作原理无刷直流电机控制器是一种专门用于控制无刷直流电机的电子设备。

它的工作原理是通过电子技术实现对无刷直流电机的控制，从而实现对电机的转速、转向和力矩等参数的精确控制。

无刷直流电机控制器的工作原理主要包括以下几个方面：1. 电机驱动信号的产生：无刷直流电机控制器通过内部的逻辑电路和运算电路，根据外部输入的控制信号和反馈信号，产生适用于电机驱动的PWM信号。

PWM信号的频率和占空比可以根据需要进行调节，以控制电机的转速和力矩。

2. 电机驱动信号的放大：无刷直流电机控制器将产生的PWM信号经过放大电路进行放大，以达到驱动电机所需的电压和电流。

放大电路通常采用功率放大器或者MOSFET等器件，能够提供足够的电流和电压给电机，以确保电机能够正常运行。

3. 电机相序的控制：无刷直流电机控制器根据电机的转子位置和转速，实时地计算出正确的电机相序。

通过控制电机相序的切换，可以使电机按照预定的方向和速度运行。

4. 电机驱动功率的调节：无刷直流电机控制器可以根据外部输入的控制信号，调节电机的驱动功率。

例如，当需要提高电机的扭矩时，可以增加驱动功率；当需要降低电机的转速时，可以减小驱动功率。

这样可以根据实际需求对电机进行精确的控制。

5. 电机保护功能的实现：无刷直流电机控制器通常还具有多种保护功能，以保护电机和控制器不受损坏。

例如，过流保护可以监测电机的电流，当电流超过设定值时，自动切断电源，以防止电机烧毁；过压保护可以监测电机的电压，当电压超过设定值时，自动切断电源，以防止电机受损。

无刷直流电机控制器通过产生适用于电机驱动的PWM信号，并经过放大、相序控制和功率调节等步骤，实现对无刷直流电机的精确控制。

同时，它还具有多种保护功能，以确保电机和控制器的安全运行。

无刷直流电机控制器在工业、交通、家电等领域具有广泛的应用前景，可以提高电机的运行效率和可靠性，为实现智能化控制提供了重要的技术支持。

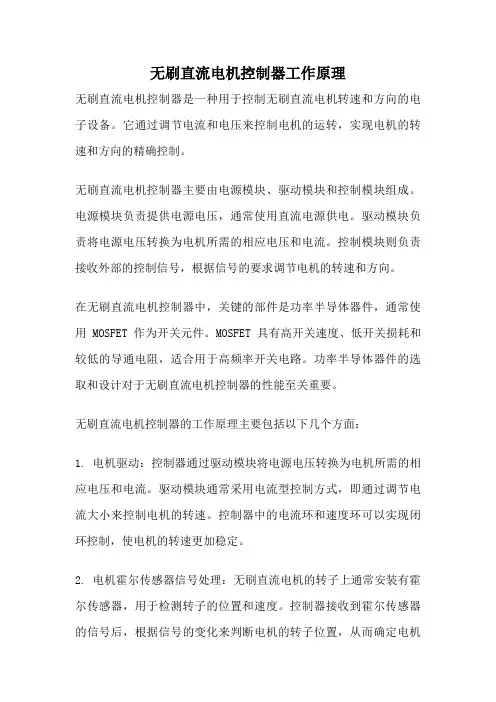

无刷直流电机控制器工作原理无刷直流电机控制器是一种用于控制无刷直流电机转速和方向的电子设备。

它通过调节电流和电压来控制电机的运转，实现电机的转速和方向的精确控制。

无刷直流电机控制器主要由电源模块、驱动模块和控制模块组成。

电源模块负责提供电源电压，通常使用直流电源供电。

驱动模块负责将电源电压转换为电机所需的相应电压和电流。

控制模块则负责接收外部的控制信号，根据信号的要求调节电机的转速和方向。

在无刷直流电机控制器中，关键的部件是功率半导体器件，通常使用MOSFET作为开关元件。

MOSFET具有高开关速度、低开关损耗和较低的导通电阻，适合用于高频率开关电路。

功率半导体器件的选取和设计对于无刷直流电机控制器的性能至关重要。

无刷直流电机控制器的工作原理主要包括以下几个方面：1. 电机驱动：控制器通过驱动模块将电源电压转换为电机所需的相应电压和电流。

驱动模块通常采用电流型控制方式，即通过调节电流大小来控制电机的转速。

控制器中的电流环和速度环可以实现闭环控制，使电机的转速更加稳定。

2. 电机霍尔传感器信号处理：无刷直流电机的转子上通常安装有霍尔传感器，用于检测转子的位置和速度。

控制器接收到霍尔传感器的信号后，根据信号的变化来判断电机的转子位置，从而确定电机的转子位置和速度。

3. 相序控制：无刷直流电机的转子上有多个绕组，控制器通过确定绕组的通断顺序来控制电机的转向。

相序控制是通过控制器中的电子开关来实现的，根据转子位置和速度来改变电子开关的状态，从而改变绕组的通断顺序。

4. 脉宽调制：为了控制电机的转速，控制器通过脉宽调制（PWM）技术来调节电机的电流。

脉宽调制是通过改变信号的占空比来改变电流大小，占空比越大，电流越大，电机转速越快；占空比越小，电流越小，电机转速越慢。

5. 保护功能：无刷直流电机控制器还具有多种保护功能，如过流保护、过温保护和过压保护等。

当电机工作时，如果电流、温度或电压超过设定的阈值，控制器会自动切断电源，以保护电机和控制器的安全。

第四章直流无刷电动机控制器第一节直流无刷电动机特点电动自行车电动轮毂内部采用直流无刷电动机，与直流有刷电动机驱动系统不同。

直流有刷电动机采用传统的直流电动机，是由磁铁定子、碳刷、换向器和绕组电枢转子等组成，电动自行车有刷电动机通过脉宽调制（PWM）电路改变直流电动机的两端电压，从而改变电动机转速，达到控制电动自行车速度的目的。

而直流无刷电动机是利用电子开关和位置传感器代替碳刷和换向器，将直流电通过逆变电路分成三相，为定子绕组供电。

当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生力矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去控制电子开关线路，从而使定子各相绕组按一定顺序导通，定子相电流随转子位置的变化而按一定的次序换相。

由于电子开关线路的导通次序是与转子转角同步的，因而起到了机械换向器的换相作用。

直流无刷电动机效率高，使用寿命长，无须保养，免维护，噪声小，输出力矩大，是电动自行车的发展方向。

常用的是低速无刷电动机。

高速无刷有齿电动机是现在出现的一种新式电动机，具有更高的机械效率，高达85%以上，过载力矩大，是今年电动自行车发展一个亮点。

第二节无刷电动机基本原理直流无刷电动机控制器是用来控制电动机定子上各相绕组通电的顺序和时间，主要由功率逻辑开关单元和位置传感器信号处理单元两个部件组成。

功率逻辑开关单元是控制电路的核心，其功能是将电源的功率以一定的逻辑关系分配给直流无刷电动机的定子上各相绕组，以便使电动机产生持续不断的转矩。

而各相绕组导通的顺序和时间，主要取决于来自位置传感器的信号及逻辑开关信号。

传统的永磁直流有刷电动机的定子由永久钢组成，其主要的作用是在电动机气隙中产生磁场，而其电枢绕组通电后产生反应磁场，由于碳刷的换向作用，使得这两个磁场的方向在直流电动机运行过程中始终保持相互垂直，从而产生最大转矩而驱动电动机不停地旋转。

直流无刷电动机为了实现无碳刷换向，把传统的直流永磁电动机的电枢绕组放在定子上，把永久磁钢放在转子上，这与传统永磁直流电动机的结构正好相反。

无刷直流电机控制方法
无刷直流电机的控制方法有以下几种：
1. 电压控制方法：通过改变驱动电机的电压来控制电机的转速。

利用PWM调整电压占空比，可以精确控制电机的转速和扭矩。

2. 闭环控制方法：通过采集电机的转速、位置或电流等信息，来计算误差并进行校正，实现对电机的闭环控制。

常见的闭环控制方法有速度闭环控制和位置闭环控制。

3. 传感器反馈控制方法：通过安装速度、位置或电流等传感器来实时监测电机状态，并将反馈信号与期望信号进行比较，通过控制器对电机进行控制。

这种方法可以提高控制精度和响应速度。

4. 感应器反馈控制方法：通过对电机正弦电流的反馈进行控制，实现对电机的控制。

这种方法不需要安装传感器，并具有较高的控制精度和响应速度。

5. 磁场定向控制方法：通过感应器或感应器反馈对电机磁场进行定向控制，实现对电机转矩和速度的精确控制。

需要注意的是，无刷直流电机的控制方法选用应根据具体应用场景和要求来确定，而不同的控制方法也可能会相互结合使用，以满足对电机的精确控制。

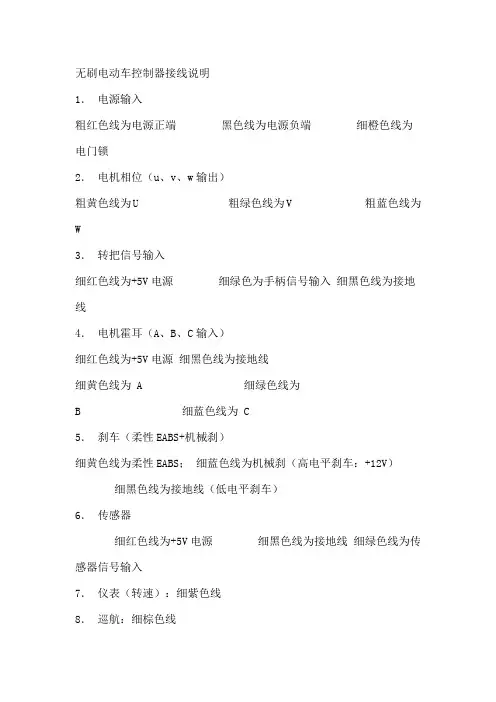

无刷直流电机控制器接线图
我们介绍一些典型电动自行车控制器接线图，通过这些接线图可以了解电动自行车电机驱动、控制系统的构成。

1.以zkc3615KA型控制器为核心构成的有刷电机驱动、控制系统接线图
由zkc3615KA型控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-4所示。

2.以598系列智能型有刷控制器为核心构成的有刷电机驱动、控制系统接线图
由598智能型有刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-5所示。

3.以wzk3610C型无刷控制器为核心的构成无刷电机驱动、控制系统接线图
由wzk361OC型无刷控制器、电机、转把、闸把、助力传感器为核心构成的有刷电机驱动、控制系统如图8-6所示。

4.以1+1助力型36V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图
由l+1助力型36V/250W无刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-7所示。

5.以1+1助力型48V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图
由l+1助力型48V/250W无刷控制器、电机、转把、闸把、助力传感器为核心构成的无刷电机驱动、控制系统如图8-8所示。

WS-2208驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。

由于采用新型的PWM技术，使电机运行速度高, 振动小, 噪声低,运行平稳。

1. 特点1.1电源交流电压110VAC-220AC1.2 PWM频率不小于12KHZ。

1.3驱动电流达5A。

也可根据用户要求设计。

1.4外型尺寸：175*105*40。

1.5 重量：1.18Kg。

2.引脚说明2.1 110VAC-220AV端交流输入或外接直流电源。

2.2 U端为电机U相。

2.3 V端为电机V相。

2.4 W端为电机W相。

2.5 +5V端为霍尔元件电源，驱动器提供。

2.6 GND端霍尔元件电源负端,即0V.2.7 HALL A为A相霍尔元件。

2.8 HALL B为B相霍尔元件。

2.9 HALL C为C相霍尔元件。

2.10 CW端为电机正向运行使能端.低电平有效.2.11 CCW端为电机反向运行使能端.低电平有效.2.12 AD端为电机调速端,电压范围0-5V。

2.13 F（Hz）端为霍尔频率输出。

3.电气特性（Tj=25℃）3.1电源交流电压110VAC-220VAC或直流电压小于350VDC。

3.2输出最大电流5A。

也可根据用户要求设计。

3.3绝缘电阻大于500MΩ。

4.使用环境及参数4.1 冷却方式；自然冷却或强制风冷。

4.2 使用环境；尽量避免粉尘及腐蚀性气体。

4.3 温度；0°C- +50°C。

4.4 湿度；40- 89%RH。

5. 电源供给电源交流电压110VAC-220VAC或直流电压小于350VDC之间都可以正常工作。

6. 驱动器接线:一个完整的无刷直流电机驱动控制系统应含有无刷直流电机、无刷直流电机驱动器、直流电源以及控制信号。

以下是一典型系统图：图1.驱动器接线2012-10-28 00:17 上传下载附件 (30.77 KB)图1.驱动器接线图2 驱动器电位器调速接线。

电动车控制器原理及电路图2008-10-29 15:27控制器原理及电路图车用电机控制器近年来的发展速度之快，使人难以想象，操作上越来越“傻瓜”化，而显示则越来越复杂化。

比如，车速的控制已经发展到“巡航锁定”；驱动方面，有的同时具有电动性能和助力功能，如果转换到助力状态，借助链条张力测力器，或中轴扭力传感器，只要用脚踏动脚蹬，便可执行助力或确定助力的大小。

这期本刊开始给您讲述控制器的知识，让您对控制器有一个更全面的了解。

一、控制器与保护功能（一）控制器简介简略地讲控制器是由周边器件和主芯片（或单片机）组成。

周边器件是一些功能器件，如执行、采样等，它们是电阻、传感器、桥式开关电路，以及辅助单片机或专用集成电路完成控制过程的器件；单片机也称微控制器，是在一块集成片上把存贮器、有变换信号语言的译码器、锯齿波发生器和脉宽调制功能电路以及能使开关电路功率管导通或截止、通过方波控制功率管的的导通时间以控制电机转速的驱动电路、输入输出端口等集成在一起，而构成的计算机片。

这就是电动自行车的智能控制器。

它是以“傻瓜”面目出现的高技术产品。

控制器的设计品质、特性、所采用的微处理器的功能、功率开关器件电路及周边器件布局等，直接关系到整车的性能和运行状态，也影响控制器本身性能和效率。

不同品质的控制器，用在同一辆车上，配用同一组相同充放电状态的电池，有时也会在续驶能力上显示出较大差别。

（二）控制器的型式目前，电动自行车所采用的控制器电路原理基本相同或接近。

有刷和无刷直流电机大都采用脉宽调制的PWM控制方法调速，只是选用驱动电路、集成电路、开关电路功率晶体管和某些相关功能上的差别。

元器件和电路上的差异，构成了控制器性能上的不大相同。

控制器从结构上分两种，我们把它称为分离式和整体式。

1、分离式所谓分离，是指控制器主体和显示部分分离（图4-22、图4-23）。

后者安装在车把上，控制器主体则隐藏在车体包厢或电动箱内，不露在外面。

B系列直流无刷调速器说明书STAB22005STAB11005济南三腾电子科技有限公司在使用本产品前请您详细阅读本使用说明书。

由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。

请妥善保管好文件，如有相关疑问，请与厂家联系。

该标志表示一种重要提示或是警告。

安全注意事项·请专业技术人员进行安装、连接、调试该设备。

·在带电情况下不能安装、移除或更换设备线路。

·请务必在本产品的电源输入端与电源之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。

·请做好本产品与大地、设备之间的隔离及绝缘保护。

·如确实需要带电调试本产品，请选用绝缘良好的非金属专用螺丝刀或专用调试工具。

·本产品需要安装在通风条件良好的环境中。

·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。

注意！调速器的控制为不隔离型（BL产品）。

因不隔离的所有外出引线均带有高压电，请在安装、使用时务必要采取绝缘及安全措施，以免造成电击事故。

使用前请仔细阅读本说明书。

目录规格及型号---------------------------------------------------3 产品特点-----------------------------------------------------3 性能参数-----------------------------------------------------3 安装尺寸-----------------------------------------------------4 安装要求-----------------------------------------------------4 拨码开关设置-------------------------------------------------5 调速器接线端子功能示意图-------------------------------------6 控制端子功能介绍---------------------------------------------6 外部电位器调节方式及连接-------------------------------------7 外部频率输入信号控制方式及连接-------------------------------8 频率信号输出-------------------------------------------------8 电机接线说明-------------------------------------------------9 输入电源说明-------------------------------------------------9 电位器的功能介绍--------------------------------------------10 LED 状态指示说明--------------------------------------------11 调试步骤说明------------------------------------------------11 联系方式----------------------------------------------------11一、规格与型号最大输出功率最大输出转速输入电压范围型号 W RPM AC：(V) STAB22005 750W以下电机额定转速 90-240STAB11005 375W以下电机额定转速 90-240二、产品特点：1、宽输入范围90V-240VAC。
