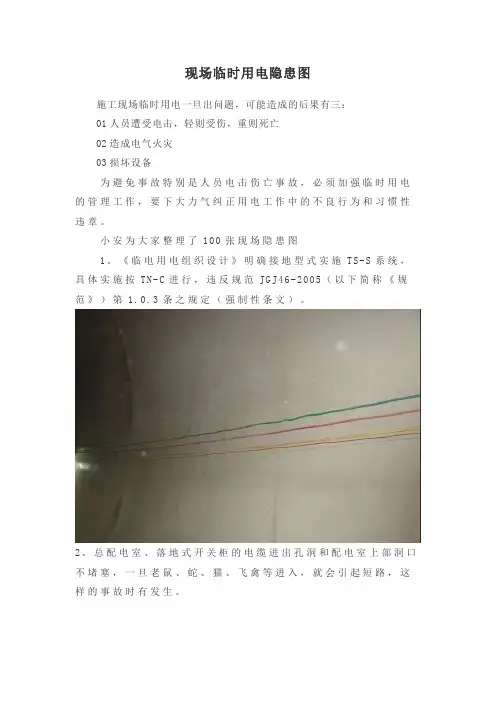

现场临时用电隐患图施工现场临时用电一旦出问题，可能造成的后果有三：01人员遭受电击，轻则受伤，重则死亡02造成电气火灾03损坏设备为避免事故特别是人员电击伤亡事故，必须加强临时用电的管理工作，要下大力气纠正用电工作中的不良行为和习惯性违章。

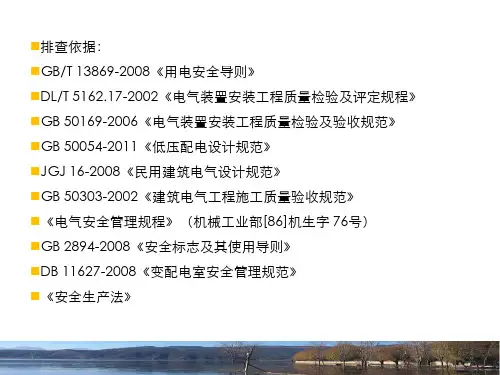

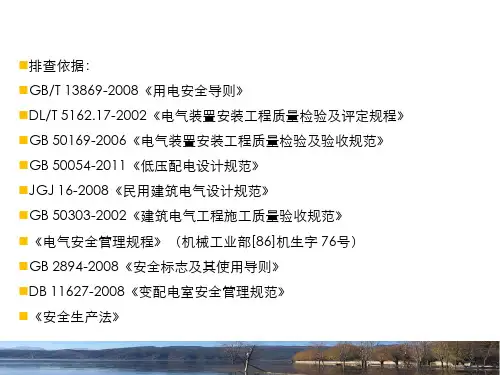

小安为大家整理了100张现场隐患图1、《临电用电组织设计》明确接地型式实施T S-S系统，具体实施按T N-C进行，违反规范JG J46-2005（以下简称《规范》）第 1.0.3条之规定（强制性条文）。
2、总配电室、落地式开关柜的电缆进出孔洞和配电室上部洞口不堵塞，一旦老鼠、蛇、猫、飞禽等进入，就会引起短路，这样的事故时有发生。
3施工现场的施工机具，如电焊机、对焊机、碘钨灯等外壳不接P E 线；钢筋弯曲机、钢筋剪切机、切割机、台钻、打气泵等电动机的接线盒内的专用P E 端子95%以上不接P E 线，而且多数的操作把手无绝缘套。
这是最普遍、最严重的违规。
4三电相动机电源电缆不配置4芯电缆，接线盒内的P E 专用端子不接P E 线。
5开关柜（总配电箱）不设P E 母线、N 母线端子排。
二级配电箱不设P E 线、N 线端子排，乱拉乱接。
违反强制条文8.1.11条规定。
6现场开关箱的门不上锁、门损坏严重。
如某工地的一台落地式开关柜，不但前门大开，甚至连背板都没有，很典型，也很严重（如下图）。
7配电箱内的N线、PE线端子排设置不齐全，有的根本不设置，即使设置了两种端子排，但大多未进行正确标识。
8设置有PE、N线排，但规格太小（二次线用的端子），根本无法接线，不匹配，不实用，成为摆设。
09 P E线、N线从开关箱内引出不规范。
不是按要求从PE、N端子板引出，而是象蜘蛛网一样互相绕接后引出，乱拉乱接。
违反强制性条文8.1.11条规定。
10 P E线与主线的截面不匹配。
11从开关前端出线，线路无保护。
线路一旦短路就会跳上一级的开关，扩大影响面。
设开关有何用？12某工地，《用电组织设计》为T N-S系统，符合规范要求。
16套常见现场隐患与漫画图（收藏版）一、临时用电现场1、作业场所电气分配柜没有保护接地（进线为四相，用户上只有三线，缺接地）2、电焊机一次线直接与刀开关连接，缺漏电保护3、移动式电器（打磨）电源直接接在闸刀上，无手动开关，缺漏电保护，接线太短4、作业人员私自安装用电设备5、打磨人员缺少个体防护6、配电箱门未关闭，金属磨削颗粒易进入电气元件中导致短路7、闸刀保险盖未上8、电焊机未接地9、地面杂乱10、配电盒安装于木柱上11、室外配电箱上方开孔进线，易雨水漏入二、燃气阀门检修作业现场1、作业人员安全带使用不当2、对使用中的阀门进行带压维修，违反规定3、作业工具放置于管道上，未采取防落措施4、使用中的工具随意放置于阀体上，随时可掉落5、作业人员作业姿势不当6、对散发有害气体的设备检修时未采取个体防毒措施7、危险作业缺专人监护8、管道未标明介质和流向三、有机溶剂场所作业1、在贮存有机溶剂的场所进行清洗作业2、使用溶剂清洗工具，未采取个体防护3、场所照明灯不防爆4、通风不畅5、泄爆面积不够6、物品堆放无墙距、灯距8、无安全周知卡9、作业场所无消防器材四、某工厂的检修现场1、脚手架无扫地杆、脚手架立杆无底座、脚手架未设置剪刀撑、无安全网；2、脚手架附近没有警示标志、警示语；3、脚手板不符要求，未铺满及固定4、脚手架没有与建筑物可靠连接；5、顶层的脚手架护栏应形成封闭结构；6、登高作业未系安全带；7、气瓶间距不足，距离施工地点距离不足；8、气瓶上缺少防震圈，气瓶立放未固定；9、罐体处于高压线下，距离不合要求；10、无安全监护人；11、无消防器材。
五、某工厂的扩改施工现场1.现场施工人员穿着半袖2.施工现场管线乱放3.气瓶无防震圈，无防倾倒装置4.气瓶未按《气瓶颜色标志(GB7144-1999）》规范进行颜色标识5.现场没有看见有指挥人员6.起吊设备未将液压支架放下7.现场未见警示标识8.吊车那侧是几名工人在扶着重物卸车，不安全9.现场未见消防设施六、某交叉作业现场1、交叉作业，上方电焊没有相应的焊渣防护措施，应采取防措施防止焊渣溅落到下方，伤害下方作业人员及产生火灾2、移动脚手架作业平台没有防护栏；3、未穿戴劳动保护用品：工作服、安全帽、护目镜、工作绝缘手套4、登高作业人员未系安全带5、气瓶倒放，没有防震圈；6、作业区应设立相应的警示标识；7、监护人员站位错误，不应站立在脚手架上；8、现场物品摆放凌乱，应划区分类摆放；9、灭火器应配备至少2支。
施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.电箱出线从箱门位置出,容易夹断电缆发生事故.电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
流动配电箱内存在火线接线端子板，带电明露等采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露电源进线不规范，动力照明混用等。
违章从总空开下口接线多台设备缺少保护接零动力设备缺少保护接零、带电明露等。
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
流动开关箱内漏电保护器漏电动作电流为50mA电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
总空开下口出现多余回路，一闸多机等。
存在“一闸多机”、“带电体明露”等安全隐患。
鼓风机未进行保护接零电焊机二次侧无防护罩。
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
电焊机接线柱带电明露电焊机一次侧带电明露，外壳没有进行保护接零。
弯曲机保护零线缺少蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
焊把线破损电缆插头附近存在破损情况存在带电明露现象加工区布置不合理对焊机电源线保护不充分,控制开关箱距离设备超距.碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足用电安全防护1. 设备开关箱箱体中心距地面垂直高度为1.5m。
2. 设备水平负荷线宜采用PVC 管埋地敷设。
3. 设备距开关箱水平距离不得大于3m。
4. PVC 管直径为负荷线直径的1.5倍。
5. 图适用于施工现场所有固定加工车间的所有固定设备。

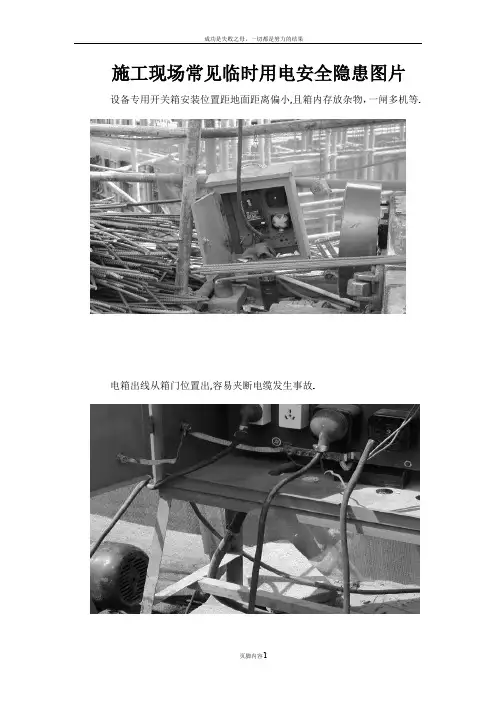

施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.
电箱出线从箱门位置出,容易夹断电缆发生事故.
电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
流动配电箱内存在火线接线端子板，带电明露等
采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露
电源进线不规范，动力照明混用等。
违章从总空开下口接线多台设备缺少保护接零
动力设备缺少保护接零、带电明露等。
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
流动开关箱内漏电保护器漏电动作电流为50mA
电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
总空开下口出现多余回路，一闸多机等。
存在“一闸多机”、“带电体明露”等安全隐患。
鼓风机未进行保护接零电焊机二次侧无防护罩。
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层
电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上
电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
电焊机接线柱带电明露
电焊机一次侧带电明露，外壳没有进行保护接零。
弯曲机保护零线缺少
蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等
配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头
施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
焊把线破损
电缆插头附近存在破损情况
存在带电明露现象加工区布置不合理
对焊机电源线保护不充分,控制开关箱距离设备超距.
碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足
用电安全防护
1. 设备开关箱箱体中心距地面垂直高度为1.5m。
2. 设备水平负荷线宜采用PVC 管埋地敷设。
3. 设备距开关箱水平距离不得大于3m。
4. PVC 管直径为负荷线直径的1.5倍。
5. 图适用于施工现场所有固定加工车间的所有固定设备。
电焊机
1. 交流弧焊机变压器的一次侧电源线长度不应大于5m；电焊机械的二次线长度不应大于30m。
2. 电焊机外壳应做保护接零。
3. 电焊机应配装防二次侧触电保护器。
4. 露天冒雨严禁从事电焊作业。
5. 电焊机一次侧、二次侧接线处防护罩应齐全。
潜水泵
潜水泵外壳必须做保护接零，开关箱中装设额定漏电动作电流不大于15mA、额定漏电动时间不大于0.1s 的漏电保护器。
潜水泵放入水中或提出水面，应先切断电源，严禁拉拽电缆或出水管。
气瓶
打夯机
蛙式打夯机必须使用单向开关，操作扶手要采取绝缘措施。
蛙式打夯机必须两人操作，操作人员必须戴绝缘手套和穿绝缘鞋。
钢筋加工机
1. 钢筋张拉设备
工作区应设置防护，宜
采用钢管围挡。
2. 钢管围挡立杆
高度为1.2m；围挡间
距为2m。
电器装置
固定式配电箱、开关箱中心点与地面的垂直距离应为1.4m 至1.6m。
移动式
配电箱、开关箱中心点与地面的垂直距离宜为0.8m至1.6m。
箱体的电器装置隔离开关应设置于电源进线端，漏电保护器应装在箱体靠近
负荷的一侧，其中，总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定
漏电动作时间应大于0.1S，但其两者的乘积不应大于30mA.S；开关箱中漏电保护器的额定动作电流不应大于30mA，额定漏电动作时间不应大于0.1S；使用于潮湿或有腐蚀介质场所的漏电保护器，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S。
注意事项
1. 箱体外壳必须与PE 线可靠连接。
2. 严禁超容量使用配电箱。
3. 严禁带电移动配电箱，带电作业。
4. 严禁保护零线和工作零线混用错接。
注意事项
1. 箱体外壳必须与PE 线可靠连接
2. 严禁超容量使用开关箱。
3. 严禁带电移动开关箱，带电作业。
4. 严禁保护零线和工作零线混用错接。
注意事项
1. 箱体外壳必须与PE 线可靠连接。
2. 严禁超容量使用开关箱。
3. 严禁带电移动开关箱，带电作业。
4. 严禁保护零线和工作零线混用错接。
注意事项
1. 箱体外壳必须与PE 线可靠连接。
2. 严禁超容量使用开关箱。
3. 严禁带电移动开关箱，带电作业。
4. 严禁保护零线和工作零线混用错接。
5. 电焊机开关箱必须配备二次侧触电保护器。
注意事项
1. 箱体外壳必须与PE 线可靠连接。
2. 严禁超容量使用开关箱。
3. 严禁带电移动开关箱，带电作业。
4. 严禁保护零线和工作零线混用错接。
注意事项
1. 箱体外壳必须与PE 线可靠连接。
2. 严格确保“一机一闸”制，严禁“一闸多机”。
3. 严禁超容量使用开关箱。
4. 严禁保护零线和工作零线混用错接。
5. 每次使用前必须检查漏电断路器是否可靠正常。
6. 严禁带电移动开关箱、带电作业。
现场照明
现场照明应采用高光效、长寿命的照明光源。
对需大面积照明的
场所，应采用高压汞灯、高压钠灯或混光用的卤钨灯等封闭式灯具。
隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高
度低于2.5m 等场所的照明，电源电压不应大于36V；潮湿和易触及带电体场所的照明，电源电压不得大于24V；特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
移动式照明灯塔结构及规格示意图
用电档案
施工现场临时用电必须建立安全技术档案，并应包括下列内容：
1. 用电组织设计的全部资料；
2. 修改用电组织设计的资料；
3. 用电技术交底资料；
4. 用电工程检查验收表；
5. 电气设备的试、检验凭单和调试记录；
6. 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；
7. 定期检（复）查表；
8. 电工安装、巡检、维修、拆除工作记录。
