电工学 上册总复习

电工学复习资料第一章电路的基本概念和基本定律1、电路的概念、作用及组成2、电源的三种工作状态（包括负载大小、电源的外特性、电源与负载的判断、额定值与实际值）3、电位的概念4、欧姆定律及基尔霍夫定律（包括电流定律和电压定律的推广应用）5、会计算电位第二章电路的分析方法1、理解实际电源的两种模型电压源与电流源的外特性，理解二者之间等效关系2、理解理想电压源和理想电流源的特点3、掌握支路电流法、结点电压法、叠加原理、戴维南定理和诺顿定理的解题方法和过程。

能够回答下述问题：1、有些同学常常把理想电流源两端的电压认作零，其理由是：理想电流源内部不含电阻，则根据欧姆定律，U=RI=0×I=0。

这种看法错在哪里?2、凡是与理想电压源并联的理想电流源其电压是一定的，因而后者在电路中不起作用；凡是与理想电流源串联的理想电压源其电流是一定的，因而后者在电路中也不起作用。

这种观点是否正确？为什么？计算：1、电路如图所示，已知 E =10V，I S=1A ，R1=10Ω，R2= R3= 5Ω，试求流过R2的电流I2和理想电流源两端Us。

2、求解图中所示电路中各支路电流。

已知V U S 301=，V U S 242=， A I S 1=，Ω=61R ，Ω==1232R R 。

3、电路如图所示。

试求流过Ω6的电流。

4、用戴维南定理计算电路中电流I 。

5、用戴维南定理计算电路中Ω1电阻中电流I 。

6、电路如图所示。

试求电流I ，并计算理想电压源和理想电流源的功率（说明是取用的还是发出的功率）。

7、用戴维南定理求电流I 。

8、图示电路中，已知5=S U V ，1=S I A ，Ω===5321R R R 。

求各支路电流。

第三章一阶电路暂态分析1、理解电阻、电容和电感元件的特点2、电路产生暂态过程的原因是什么？换路定则。

3、理解换路中产生的过电压和过电流4、会用三要素法分析一阶电路能够回答下述问题：1、如果换路前电容 C 处于零状态，则 t = 0时，u c (0) = 0；而 t →∞ 时， i c (∞)=0，是否可以认为 t = 0时，电容相当于短路，电容相当于开路？如果换路前电容C 不是处于零状态，上述结论是否成立？2、如果换路前 L 处于零状态，则 t = 0 时， i L (0) = 0 ，而t →∞时， u L (∞) =0 ，因此是否可以认为 t = 0时，电感相当于开路， t →∞ 时，电感相当于短路？如果换路前 L 不是处于零状态，上述结论是否成立？为什么？3、在 RC 电路中，如果串联了电流表，换路前最好将电流表短路，这是为什么？4、如果在线圈两端并联了电压表，开关断开前最好将其去掉，这是为什么？ 计算：1、电路如图所示，试用三要素法求0≥t 时的1i 、2i 及L i 。

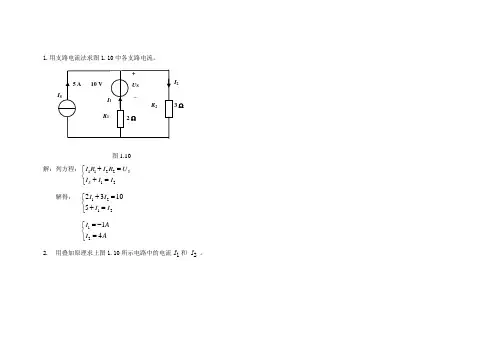

1.用支路电流法求图1.10中各支路电流。

图1.10解：列方程：112212S S I R I R U I I I +=⎧⎨+=⎩解得： 121223105I I I I +=⎧⎨+=⎩1214I A I A=-⎧⎨=⎩ 2. 用叠加原理求上图1.10所示电路中的电流I 1和 I 2 。

I 23 Ω解：恒流源单独作用时：211212123532325223S S R I I A R R R I I A R R '==⨯=++'==⨯=++恒压源单独作用时： 121210223S U I I A R R ''''====++恒流源与恒压源共同作用时： 11221124I I I A I I I A '''=-+=-'''=+= 3. 用戴维宁定理求上图1.10所示电路中的电流I 2.。

解：1012021010220220423S S Ues U I R V R R Ues I AR R =+=+⨯===Ω===++4. 用诺顿定理求上图1.10所示电路中的电流I 2。

解：10102021051022210423S eS S eS U I I A R R R R I I AR R =+=+===Ω==⨯=++5.S 闭合前电路已处于稳态，试确定 S 闭合后电压 u C 和电流 i C 、i 1、i 2 的初始值和稳态值。

解：(1) 求初始值1S 1122S 12(0)(4 1.5) V 6 V (0)6(0) A 1.5 A 4(0)6(0) A 3 A 2(0)(0)(0)(1.5 1.53) A 3 AC C C C u R I u i R u i R i I i i ==⨯========--=--=-(2) 求稳态值21S 122S 111()0 A 2()( 1.5) A 0.5 A 42()()()(1.50.50) A 1 A ()()(40.5) V 2 VC C C i R i I R R i I i i u R i ∞=∞==⨯=++∞=-∞-∞=--=∞=∞=⨯=6. 在下图所示电路中，开关 S 闭合前电路已处于稳态，试确定 S 闭合后电压 u L 和电流 i L 、i 1、i 2 的初始值和稳态值。

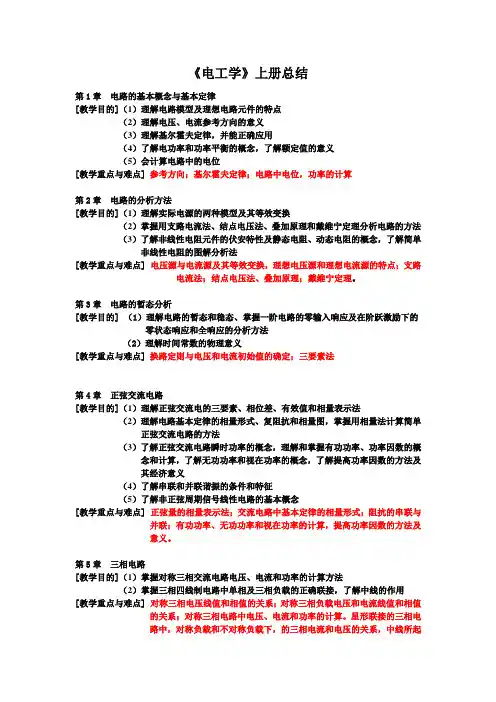

《电工学》上册总结第1章电路的基本概念与基本定律[教学目的]（1）理解电路模型及理想电路元件的特点（2）理解电压、电流参考方向的意义（3）理解基尔霍夫定律，并能正确应用（4）了解电功率和功率平衡的概念，了解额定值的意义（5）会计算电路中的电位[教学重点与难点] 参考方向；基尔霍夫定律；电路中电位，功率的计算第2章电路的分析方法[教学目的]（1）理解实际电源的两种模型及其等效变换（2）掌握用支路电流法、结点电压法、叠加原理和戴维宁定理分析电路的方法（3）了解非线性电阻元件的伏安特性及静态电阻、动态电阻的概念，了解简单非线性电阻的图解分析法[教学重点与难点]电压源与电流源及其等效变换，理想电压源和理想电流源的特点；支路电流法；结点电压法、叠加原理；戴维宁定理。

第3章电路的暂态分析[教学目的]（1）理解电路的暂态和稳态、掌握一阶电路的零输入响应及在阶跃激励下的零状态响应和全响应的分析方法（2）理解时间常数的物理意义[教学重点与难点] 换路定则与电压和电流初始值的确定；三要素法第4章正弦交流电路[教学目的]（1）理解正弦交流电的三要素、相位差、有效值和相量表示法（2）理解电路基本定律的相量形式、复阻抗和相量图，掌握用相量法计算简单正弦交流电路的方法（3）了解正弦交流电路瞬时功率的概念，理解和掌握有功功率、功率因数的概念和计算，了解无功功率和视在功率的概念，了解提高功率因数的方法及其经济意义（4）了解串联和并联谐振的条件和特征（5）了解非正弦周期信号线性电路的基本概念[教学重点与难点]正弦量的相量表示法；交流电路中基本定律的相量形式；阻抗的串联与并联；有功功率、无功功率和视在功率的计算，提高功率因数的方法及意义。

第5章三相电路[教学目的]（1）掌握对称三相交流电路电压、电流和功率的计算方法（2）掌握三相四线制电路中单相及三相负载的正确联接，了解中线的作用[教学重点与难点]对称三相电压线值和相值的关系；对称三相负载电压和电流线值和相值的关系；对称三相电路中电压、电流和功率的计算。

电学复习要点第一章 电路的基本概念与基本定律主要内容：1、 电路的组成、作用。

2、 电路的模型：（1） 电源：电压源（U S 串R O ），电流源（I S 并联R O ）。

（恒压源的电流由外电路决定，恒流源的电压由外电路决定）（2） 负载：电阻，电感，电容。

3、 电压、电流的实际方向，参考方向，以及这二者的关系。

4、 欧姆定律：U = + I R(U 与I 参考方向相同)，U = － I R(U 与I 参考方向相反)。

5、 电路的工作状态：（1） 开路状态：R L = ∞，I=0，U ０=U S 或E ，P=Ps=0。

（2） 短路状态：R L = 0，Is=E/，U=0，P=0，Ps=I S 2Ro 。

（3） 负载状态：0< R L < ∞，I=E/(Ro+R L )，U=IR L =E －IRo ，Ps=EI ，P L =UI=I 2R L6、 电源与负载的判别方法。

（含恒压源、恒流源的电源与负载的判别方法）7、 基尔霍夫电流定律及其推广，基尔霍夫电压定律及其推广。

8、 电路中电位的计算，参考点的概念。

（注意用电位的方法描述的电源）第二章 电路的分析方法1、 电阻串联及其等效，分压关系；电阻并联及其等效，分流关系。

2、 电压源与电流源及两种电源的等效互换。

(会用电源变换的方法解题)3、 支路电流法（标注支路电流及其参考方向、选取独立回路标定绕行方向、根据KCL 和KVL 列写方程）。

4、 结点电压法（仅两个节点的（尼尔曼定律））。

（会用尼尔曼定律计算，以及求出节点电压后，其他电量的求取）。

5、 叠加定理。

6、 戴维南定理及诺顿定理（主要会用戴维南定理解决问题）。

（注意U ０ Is Ｅ Ro 的关系）7、 非线性电路的求解方法。

（主要是概念）第三章 电路的暂态分析：主要内容：1、 电阻、电感、电容元件的伏安关系：dt du C i dt di L u R u i ±=±=±=,,（其中正负号由电压、电流的参考方向决定）。

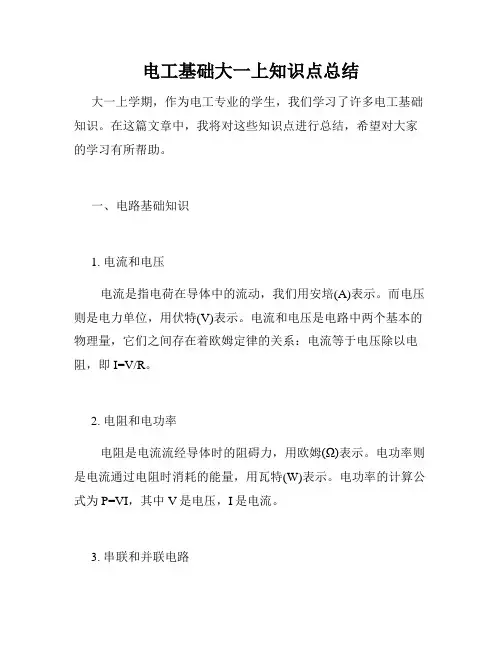

电工基础大一上知识点总结大一上学期，作为电工专业的学生，我们学习了许多电工基础知识。

在这篇文章中，我将对这些知识点进行总结，希望对大家的学习有所帮助。

一、电路基础知识1. 电流和电压电流是指电荷在导体中的流动，我们用安培(A)表示。

而电压则是电力单位，用伏特(V)表示。

电流和电压是电路中两个基本的物理量，它们之间存在着欧姆定律的关系：电流等于电压除以电阻，即I=V/R。

2. 电阻和电功率电阻是电流流经导体时的阻碍力，用欧姆(Ω)表示。

电功率则是电流通过电阻时消耗的能量，用瓦特(W)表示。

电功率的计算公式为P=VI，其中V是电压，I是电流。

3. 串联和并联电路串联电路是指将多个电器依次连接在同一电路中，而并联电路是指将多个电器并排连接在同一电路中。

串联电路中，总电阻等于各个电阻之和；而并联电路中，总电阻等于各个电阻的倒数之和的倒数。

二、电工工具和仪器1. 电工常用工具在电工实验和实际操作中，我们常用到的工具包括平行钳、剥线钳、螺丝刀、压线钳等。

这些工具可以帮助我们更方便地进行线路连接和维修工作。

2. 电压表和电流表电压表和电流表是电工实验中常用的仪器。

电压表用来测量电路中的电压，而电流表用来测量电路中的电流。

在使用这些仪器时，我们需注意测量范围和正确连接的方法。

三、电路元件1. 电阻器电阻器是用来限制电流的元件，它的阻值可以通过颜色环进行标识。

电阻器有固定电阻值和可变电阻值两种类型，可用于不同的电路中。

2. 电容器电容器是用来存储电荷的元件，它由两个导体板和介质组成。

电容器的容量可以控制电荷的存储和释放，常用单位为法拉(F)。

电容器可以在电路中起到储能和滤波的作用。

3. 电感器电感器是由导体线圈组成的元件，可用来产生电磁感应和储存能量。

电感器的单位为亨利(H)，常用于滤波电路和变压器等电路中。

四、直流电路和交流电路1. 直流电路直流电路是电流方向不变的电路。

在直流电路中，电流和电压的关系可以通过欧姆定律来计算。

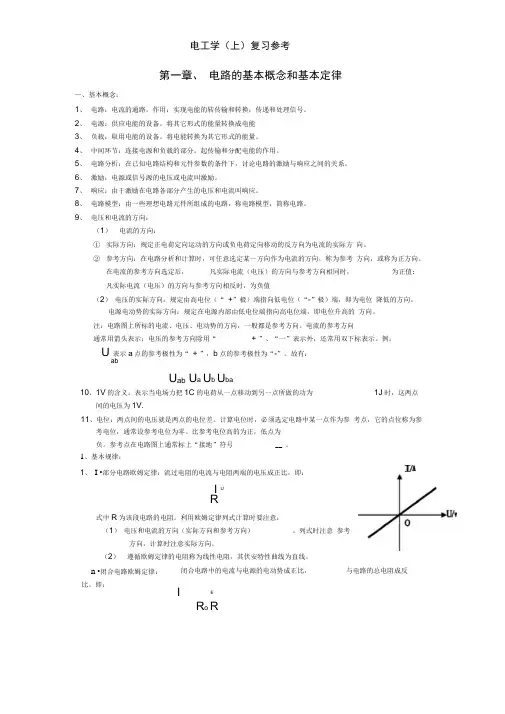

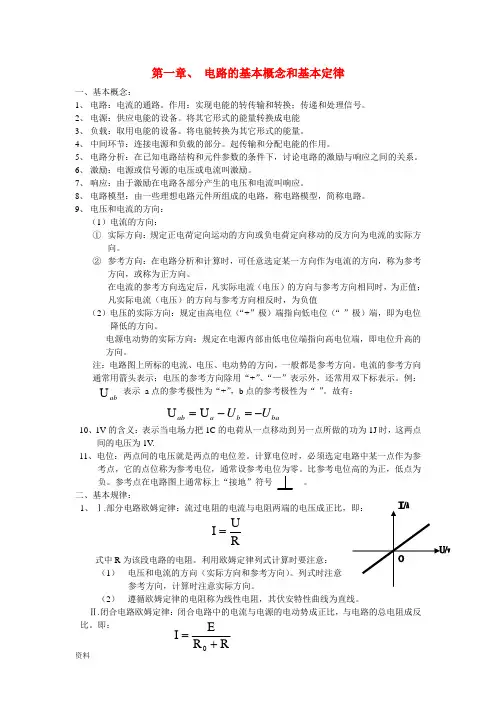

第一章、电路的基本概念和基本定律—、基本概念：1、电路：电流的通路。

作用：实现电能的转传输和转换；传递和处理信号。

2、电源：供应电能的设备。

将其它形式的能量转换成电能3、负载：取用电能的设备。

将电能转换为其它形式的能量。

4、中间环节：连接电源和负载的部分。

起传输和分配电能的作用。

5、电路分析：在已知电路结构和元件参数的条件下，讨论电路的激励与响应之间的关系。

6、激励：电源或信号源的电压或电流叫激励。

7、响应：由于激励在电路各部分产生的电压和电流叫响应。

8、电路模型：由一些理想电路元件所组成的电路，称电路模型，简称电路。

9、电压和电流的方向：（1）电流的方向：①实际方向：规定正电荷定向运动的方向或负电荷定向移动的反方向为电流的实际方向。

②参考方向：在电路分析和计算时，可任意选定某一方向作为电流的方向，称为参考方向，或称为正方向。

在电流的参考方向选定后，凡实际电流（电压）的方向与参考方向相同时，为正值;凡实际电流（电压）的方向与参考方向相反时，为负值（2）电压的实际方向：规定由高电位（“ +”极）端指向低电位（“-”极）端，即为电位降低的方向。

电源电动势的实际方向：规定在电源内部由低电位端指向高电位端，即电位升高的方向。

注：电路图上所标的电流、电压、电动势的方向，一般都是参考方向。

电流的参考方向通常用箭头表示；电压的参考方向除用“+ ”、“一”表示外，还常用双下标表示。

例：U 表示a点的参考极性为“ + ”，b点的参考极性为“-”。

故有：abU ab U a U b U ba10、1V的含义：表示当电场力把1C的电荷从一点移动到另一点所做的功为1J时，这两点间的电压为1V.11、电位：两点间的电压就是两点的电位差。

计算电位时，必须选定电路中某一点作为参考点，它的点位称为参考电位，通常设参考电位为零。

比参考电位高的为正，低点为负。

参考点在电路图上通常标上“接地”符号__ 。

1、基本规律：1、I •部分电路欧姆定律：流过电阻的电流与电阻两端的电压成正比，即：I UR式中R为该段电路的电阻。

福建农林大学电工学第七版上册《电工技术》期末考试复习重点---权威整理第一章：电路的基本概念与基本定律考点：1.1.7节电位计算，会画简图（期末考考了）（10分）2.1.5节与第二章计算题结合，考5分3.基尔霍夫定律（考查：电路的分析方法）题型：看p32那题（掌握分析方法）难度：较简单第二章：电路的分析方法（25分）考点：1.叠加原理（一定要会，期末考考了，一定要把题做透），戴维宁定律，结点电压法，支路电压法，要会计算各支路电流的方法2.电源的两种模型及其等效变换（必考，一定要会）3.讨论功率平衡，求功率，（期末考了）难度：较简单题型：P77 2.6.5 P61 2.7.3 P78 2.7.10 P47 2.3.4这题是重点，重点掌握这题的方法（理想电源会加入这题中，什么时候理想电源可以去掉，什么时候保留，要学会判断）第三章：电路的暂态分析考点：一、3.3RC，RL电路的响应二、三要素法（整节都要看透，期末考的坑爹啊，我一个字都没写，每一种方法都要掌握）（必考）（求初始值，稳态值，T，R等，会与戴维尔求等效）(15分)难度：一般题型：P104 3.3.2 3.3.5 3.4.1~3.4.6 3.6.3 3.6.7第四章：正弦交流电路【难点+重点】（一定要学会，不然第五章也不懂）考点：1.运用相量来表示交流电路（有方向，有角度，有大小）2.单一参数的交流电路Ps：整章都是重点，最好看的很熟，因为考试大题必考两题。

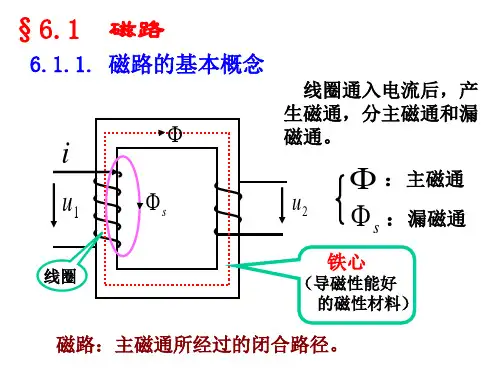

题型：P164 4.7.4 4.7.6 P162 4.5.4~4.5.15（这十一题中，期末考了两大题，一定要每题都会）第五章：三相电路考点：一、5.2节一定要把那些公式记下来，看题型来记忆：比如例5.2.1 5.2.2 P174二、5.3节，考试重点那些公式，三、5.4节也是那些公式，要背下来还要会应用Ps：考试的时候，不会很难，就是单纯的套公式，所以公式什么含义，怎么套，这个会了那题就没问题了题型：P182 5.2.5 5.4.3（考试重点）第六章~第七章：简答题第一题：(1)直流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；答：I=U/R,I不变，R*I2不变，A加倍，Rm=l/u*A,Rm减半，Φ=F/Rm=N*I/Rm，所以Φ加倍，B=Φ/A，所以B不变(2)交流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；U=4.44fNΦm，Φ不变，Rm减半，F=Φ*Rm，所以F减半，F=N*I,所以I减半，R*I2为1/4(3)直流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：I=U/R不变，所以I2*R不变，Φ=NI/Rm加倍，Rm不变，所以B=Φ/A加倍(4)交流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：U=4.44fNΦm，N加倍，Φm减半，Bm减半，Hm减半，Hm*l=Im*N，所以Im=Hm*l/N 减小至原来的1/4，I减小至原来的1/4，I2*R减小至原来的1/16(5)交流励磁——电源频率减半，电源电压的大小保持不变；解：U=4.44fNΦm,f减半，所以Φm加倍，Bm加倍，Hm加倍，Hm*l=Im*N，所以Im 加倍，I加倍，I2*R增大至原来的4倍(6)交流励磁——频率和电源电压的大小保持不变解：U=4.44fNΦm，f和U同时减半，Φm不变，Bm、Hm、Im、I均不变，所以I2*R不变二、交流和直流电磁铁的区别（1）外观。

第一部分 复习提纲1、 电路的基本概念与基本定律● 关联参考方向与非关联参考方向● 两端元件功率的计算，如何判断电源还是负载 ● 电路中电位的计算 2、 电路的分析方法● 线性电阻二端网络端口看入等效电阻的计算 ● 电源等效变换方法的运用 ● 叠加定理的解题方法和注意事项● 戴维南定理。

1、开路电压OC U ；2、等效电阻0R ；3、题目要求的物理量 3、 电路的暂态分析● 电容、电压的电压电流关系式● 换路定则，零时刻换路，)0()0(_C C u u =+，)0()0(_L L i i =+ ● 三要素法，τte f f f t f -+∞-+∞=)]()0([)()(，每个要素的分析和计算● 画波形图 4、 正弦交流电路●C L R 、、相量形式的欧姆定律● 会进行简单的复数计算 ● 掌握相量分析方法，画相量图● 阻抗Z 的表示和计算，λ、、、S Q P 的分析和计算，注意单位 ● 提高负载功率因数的方法，连接电容的计算● 谐振的定义，电路发生串联谐振时的特征，Q 、0ω等的计算 5、 三相电路● 对称的理解和应用● Y 和△两种连接方式下，线电压和相电压、线电流和相电流之间的关系 ● 三相电路功率的计算● 三相不对称负载电路中，中线的作用 6、 磁路与铁心线圈电路● 铁心线圈电路的电磁关系 ● 铁心线圈的损耗 ● 变压器阻抗变换● 变压器额定电流、效率、带载数量等的分析和计算（看清是单相还是三相） ● 同名端27、 交流电动机● 交流电动机的结构和工作原理● 同步转速、转差率、转子感应电流频率等的计算 ● 电磁转矩的计算● 降压起动：Y －△换接启动和自耦变压器降压启动，如何计算st I 和st T ● 交流电动机拖动电路常见的计算 8、 继电接触器控制系统● 常用低压电器电气符号和字符表示 ● 鼠笼式电动机控制线路中的各种保护 ● 控制线路改错● 多台电机运行的顺序控制、时间控制 9、 安全用电● 安全电流和安全电压 ● 常见触电方式 ● 常见的接地和接零第二部分 复习和考试要求1、 考试命题包括：12道选择题，6道填空题，8道分析计算题。

整理的电工学复习重点（工三小伙伴，加油复习！）
1.3电压和电流的参考方向
1.4欧姆定律
1.6基尔霍夫定律
1.7电路中电位的概念及计算例1.7.1 1.7.2
习题1.6.5
2.2电阻星形联接与三角形联结的等效变换（公式）
2.3电源的两种模型及其等效变换
2.6叠加原理
2.7戴维宁定律（2.6 2.7考计算题）习题2.7.10
3.2储能元件和换路定则
3.4一阶线性电路暂态分析的三要素法
3.6.3RL电路的全响应例3.6.3习题3.6.3 3.6.4
4.1正弦电压的三要素
4.2正弦量的向量表示法例4.2.1
4.3单一参数的交流电路
4.7.2谐振电路习题4.
5.9 4.5.10
例5.2.2问答题
5.4三相功率
例5.4.1 5.4.2
习题5.2.5 5.2.6
6.3变压器
7.1三相异步电动机的构造（填空）三相异步电动机的基本部分是：三相异步电动机的转子的分类
7.5.2起动方法（填空）
7.7三相异步电动机的制动（填空）异步电动机的制动方法
10.1.6熔断器（填空）
10.2笼型电动机直接起动的控制线路（填空）短路保护过载保护
11.1.2可编程控制器的工作方式（填空）工作方式工作过程
1。

第一章考点：电位、电压的相关计算。

利用KVL 计算两点间的电压值一只110V 11W 的指示灯，现在要接在220V 的电源上，问要串多大阻值的电阻基尔霍夫定律、基本定理如图所示，电路分别由多少条支路、结点、回路、网孔（b ）。

(A) 6、4、6、3 (B)6、4、7、3 (C) 5、4、6、3 D) 6、4、6、3在图中，求A 点电位V A 。

+50VAR 1R 2R 3-50V10Ω5Ω20Ω图1所示电路中，正确的回路电压方程2S U 2图1I 2k ΩU 1–++–U 2ab作为电源以及负载的判断，功率多少A基尔霍夫电流定律时域形式和相量形式分别为对于一个具有n 个结点，b 条支路的电路，可写出多少个独立的KCL 方程，多少个独立的KVL 方程。

电路中两点间的电压值与零电位参考点的选取有关。

电流的参考方向规定为正电荷的运动方向一个完整的电路，它产生的功率与消耗的功率总是相等某元件两端电压U 及流过的电流I 的实际方向一致时，则元件一定为负载。

第二章考点：电源两种模型特点及相互转换例：理想电流源的外接电阻越小，它的端电压？ 例2：b a+–5V 3Ω2ΩU+-功率平衡关系R R A1A电阻串并联相关计算图示电路中R L = 50 Ω，U = 220 V 。

变阻器规格是 100 Ω、3 A 。

R L1.图4所示电路中，当V U S 10=时，A I 1=。

若V U S 20-=时，I 为（ ）。

戴维宁定理：电压计算，内阻计算1. 求解含源一端口网络的戴维宁等效电路电阻时，此网络的电压源、电流源处理方法为（ ）。

2. 某实际电路的开路电压为24 V ，短路电流为10 A ，当它外接负载为2.4Ω时供出的电流为（ ）。

3. 求图所示的含源一端口的戴维宁等效电路。

Ω104. 已知：R1=5 Ω、R2=5 Ω、R3=10 Ω、R4=5 Ω、E=12V 、R G =10 Ω试用戴维宁定理求检流计中的电流IG 。
