(完整word版)电工学上册复习资料及答案

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90V U5 =30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电流和电压的参考方向如图中所示。

今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。

2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。

3 P1 = U1I1 = 140 ×(−4)W = −560W P2 = U2I2 = (−90) ×6W =−540W P3= U3I3 = 60 ×10W =600WP4 = U4I1 = (−80) ×(−4)W =320W P5 = U5I2 = 30 ×6W = 180WP1 + P2 =1100W负载取用功率P = P3 + P4 + P5 =1100W两者平衡电源发出功率P E = 1.5.2专业知识分享在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。

校验整个电路的功率是否平衡。

专业知识分享专业 知识分享[解] 首先根据基尔霍夫电流定律列出图 2: 习题1.5.2图−I 1 + I 2 − I 3 = 0−3 + 1 − I 3 =可求得I 3 = −2mA, I 3的实际方向与图中的参考方向相反。

根据基尔霍夫电流定律可得U 3 = (30 + 10 × 103 × 3 × 10−3 )V =60V其次确定电源还是负载： 1 从电压和电流的实际方向判定：电路元件3 80V 元件 30V 元件电流I 3 从“+”端流出,故为电源; 电流I 2 从“+”端流出，故为电源； 电流I 1 从“+”端流出，故为负载。

电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。

1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。

A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。

A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。

A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。

A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。

A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。

A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。

A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。

A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。

A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。

第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2。

反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件;电感和电容元件为 储能 元件。

5。

电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。

理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错） 2. 电阻、电流和电压都是电路中的基本物理量. （错） 3。

电压是产生电流的根本原因.因此电路中有电压必有电流。

（错） 4. 绝缘体两端的电压无论再高，都不可能通过电流. （错）三、选择题:（每小题2分，共30分）1。

当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B)功率。

A 、吸收;B 、发出。

2. 一个输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3。

当电流源开路时，该电流源内部( C ）A 、有电流,有功率损耗;B 、无电流，无功率损耗；C 、有电流，无功率损耗。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

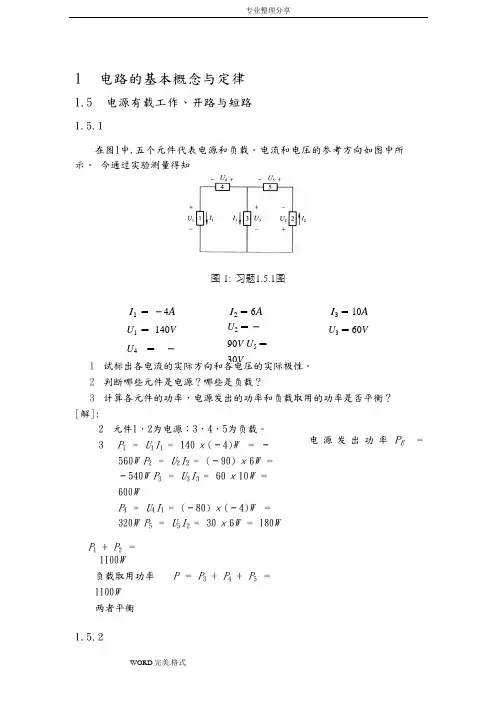

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90V U5 =30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电流和电压的参考方向如图中所示。

今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。

2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。

3 P1 = U1I1 = 140 ×(−4)W = −560W P2 = U2I2 = (−90) ×6W =−540W P3= U3I3 = 60 ×10W =600WP4 = U4I1 = (−80) ×(−4)W =320W P5 = U5I2 = 30 ×6W = 180WP1 + P2 =1100W负载取用功率P = P3 + P4 + P5 =1100W两者平衡电源发出功率P E = 1.5.2WORD完美.格式在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。

校验整个电路的功率是否平衡。

WORD完美.格式[解] 首先根据基尔霍夫电流定律列出图 2: 习题1.5.2图−I1+ I2 −I3=−3 + 1 −I3=可求得I3= −2mA, I3的实际方向与图中的参考方向相反。

根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V =60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出，故为电源；电流I1从“+”端流出，故为负载。

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90VU5 = 30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电流和电压的参考方向如图中所示。

今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。

2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。

3 P1 = U1I1 = 140 ×(−4)W = −560WP2 = U2I2 = (−90) ×6W = −540WP3 = U3I3 = 60 ×10W = 600WP4 = U4I1 = (−80) ×(−4)W = 320WP5 = U5I2 = 30 ×6W = 180WP1 + P2 = 1100W负载取用功率P = P3+ P4 + P5 = 1100W 两者平衡电源发出功率PE=1.5.2在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。

校验整个电路的功率是否平衡。

[解] 首先根据基尔霍夫电流定律列出图 2: 习题1.5.2图−I 1 + I 2 − I 3 = 0 −3 + 1 − I 3 = 0可求得I 3 = −2mA, I 3的实际方向与图中的参考方向相反。

根据基尔霍夫电流定律可得U 3 = (30 + 10 × 103 × 3 × 10−3 )V = 60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V 元件 30V 元件电流I 3 从“+”端流出,故为电源; 电流I 2 从“+”端流出，故为电源； 电流I 1 从“+”端流出，故为负载。

一、填空题1．任何一个完整的电路都必须由（ 电源 ）、（ 负载 ）、（ 中间环节 ）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。

2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。

在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。

3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。

（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（ 频率 ）成正比，容抗与（ 频率 ）成反比。

4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。

如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆 ），电路为（ 容性 ）性电路，电路的有功功率为（ 750W ），无功功率为（-1000Var ）。

5．在RLC 串联电路中，发生谐振的条件是（ XL=XC ），此时电路中的（ 阻抗）达到最小，（ 电流）达到最大，如果设 R = 1 Ω，L = 10 –3 H ，C = 10 –5F ，则电路的谐振角频率为（ 104rad/s ），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（ j100V ）和（-j100V ），因此串联谐振又称为（ 电压 ）谐振。

6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（），线电流和相电流的关系是（Ip Il =），线电压和相电压的相位关系是（线电压超前相电压 30 ）。

负载为三角形连接时，线电压和相电压的关系是（ Up Ul = ），线电流和相电流的关系是（ Ip Il 3），线电流和相电流的相位关系是（ 线电流滞后相电流 30 ）。

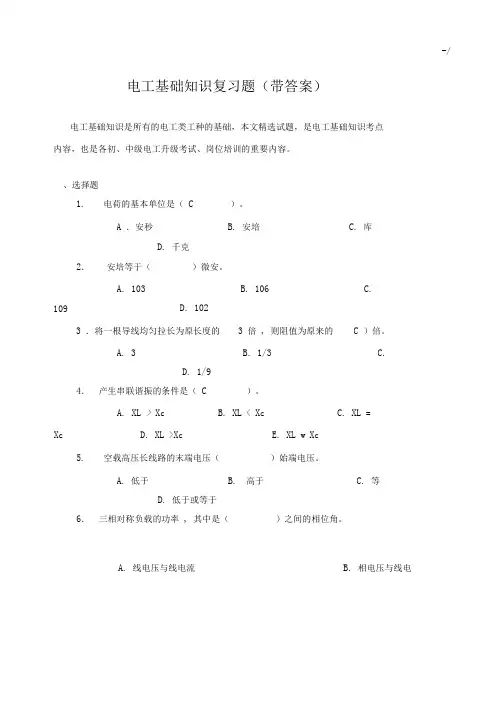

A. 线电压与线电流B. 相电压与线电电工基础知识复习题（带答案）电工基础知识是所有的电工类工种的基础，本文精选试题，是电工基础知识考点 内容，也是各初、中级电工升级考试、岗位培训的重要内容。

、选择题D. 千克D. 102D. 1/9D. 低于或等于1. 电荷的基本单位是（ C ）。

A ．安秒B. 安培C. 库2．安培等于（）微安。

A. 103B. 106C.1093 ．将一根导线均匀拉长为原长度的3 倍 , 则阻值为原来的 C ）倍。

A. 3B. 1/3C.Xc4． 产生串联谐振的条件是（ CA. XL > XcD. XL >Xc5.B. XL 空载高压长线路的末端电压（A. 低于B. ）。

< XcC. XL =高于E. XL w Xc）始端电压。

C. 等6． 三相对称负载的功率 , 其中是（ ）之间的相位角。

A. 左手定则B. 右手定则C.C. 线电压与相电流7.当电源频率增加后,分别与灯泡串联的 R L 、C3个回路并联,与（B ）串联的灯泡亮度增加。

D. 1/4两只额定电压相同的电阻串联接在电路中 , 其阻值较大的电阻发热 ）。

算的。

D. R 、 LD. 仪表流的方向。

13、电流的大小用电流强度来表示 ,其数值等于单位时间内穿过导体横截面的 B ）代数和。

D. 相电压与相电流A. RB. LC.D. R 和 LE. R 和 C8． 额定电压为 220V 的灯泡接在110V 电源上,灯泡的功率是原来的（ B ）。

A. 2B. 4C.1/29.10. A. 相同 B. 较大 C. 较用叠加原理计算复杂电路 , 就是把一个复杂电路化为）电路进行计A. 单电源B. 较大C.11 ．电路主要由负载、线路、电源、（）组成。

A. 变压器B. 开关C. 发电12 ．电流是由电子的定向移动形成的 ,习惯上把）定向移动的方向作为电N-SD. 正电荷E. 负电荷A. 电流越大B. 电压越高C. 温度越高D.功率 14 15 16 17 线性电阻 A. 电流B. 电量 （电荷 ）C. 电流强度D.．导体的电阻不但与导体的长度、截面有关 , 而且还与导体的（有关。

电工学习题册答案【篇一：电工基础经典习题册及部分章节答案】第一章电路基础知识1—1 电流和电压一、填空题1．流通的路径称为电路，通常电路是由、、和组成。

2．习惯上规定电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min通过导体横截面的电荷量是1.8 c，则导体中的电流是a。

6．测量电流时，应将电流表接在电路中，使被测电流从电流表的正接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量做功能力的物理量；电动势表示电源经电源内部移到正极的能力。

8．电路中某点与的电压即为该点的电位，若电路中a、b两点的电位分别为ua、ub，则a、b两点间的电压uab=ua-ub；u ba= ub- ua。

9．参考点的电位为，高于参考点的电位取值，低于参考点的电位取值。

10．电动势的方向规定为在电源内部由极指向极。

11．测量电压时，应将电压表和被测电路联，使电压表接线柱的正负和被测两点的电位一致。

12．所示，电压表的a应接电阻的端，b应接电阻的端。

电流表的a应接电阻的c端。

c+i-二、判断题2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√)4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

电源是提供电能的装置；负载是实现电路功能的装置。

导线是在电路中起连接作用。

开关是控制装置。

2．简述电压、电位、电动势的区别。

电源内部电荷移动和电源外部电荷移动的原因是否一样?答：电压反映的是电场力在两点之间做功的多少，与参考点的位置无关。

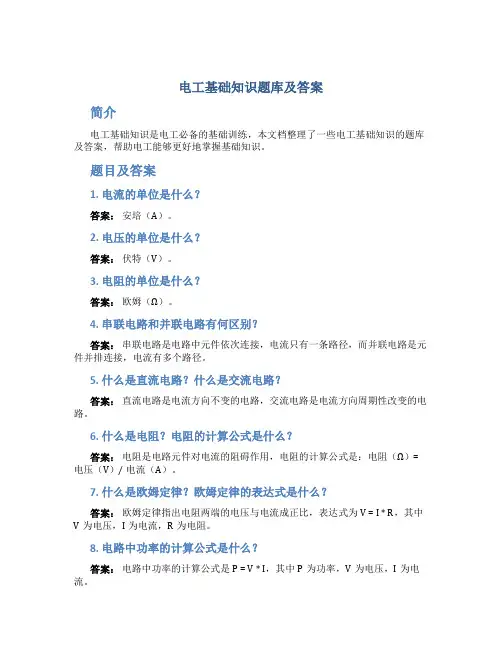

电工基础知识题库及答案
简介
电工基础知识是电工必备的基础训练，本文档整理了一些电工基础知识的题库及答案，帮助电工能够更好地掌握基础知识。

题目及答案
1. 电流的单位是什么？
答案：安培（A）。

2. 电压的单位是什么？
答案：伏特（V）。

3. 电阻的单位是什么？
答案：欧姆（Ω）。

4. 串联电路和并联电路有何区别？
答案：串联电路是电路中元件依次连接，电流只有一条路径，而并联电路是元件并排连接，电流有多个路径。

5. 什么是直流电路？什么是交流电路？
答案：直流电路是电流方向不变的电路，交流电路是电流方向周期性改变的电路。

6. 什么是电阻？电阻的计算公式是什么？
答案：电阻是电路元件对电流的阻碍作用，电阻的计算公式是：电阻（Ω）= 电压（V）/ 电流（A）。

7. 什么是欧姆定律？欧姆定律的表达式是什么？
答案：欧姆定律指出电阻两端的电压与电流成正比，表达式为V = I * R，其中V为电压，I为电流，R为电阻。

8. 电路中功率的计算公式是什么？
答案：电路中功率的计算公式是P = V * I，其中P为功率，V为电压，I为电流。

9. 什么是电容？电容的单位是什么？
答案：电容是电路元件对电压变化的反应能力，单位是法拉（F）。

10. 什么是电感？电感的单位是什么？
答案：电感是电路元件对电流变化的反应能力，单位是亨利（H）。

结语
以上是电工基础知识题库及答案的简要内容介绍，通过学习这些基础知识，电工可以更好地理解和应用电路中的原理。

希望这份题库能对电工们有所帮助。

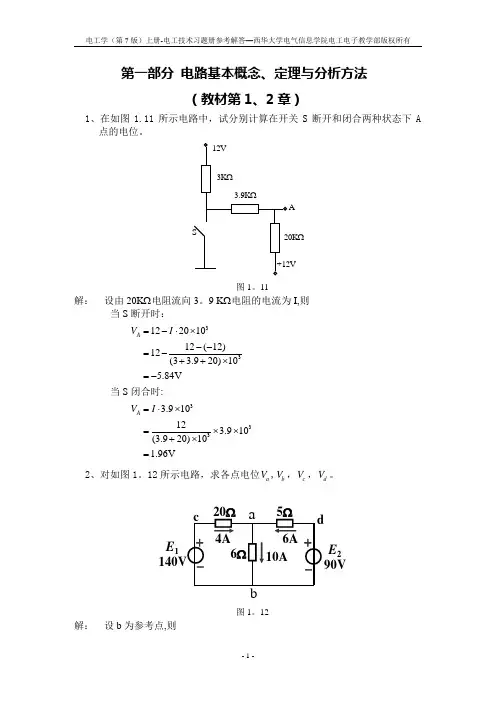

第一部分 电路基本概念、定理与分析方法（教材第1、2章）1、在如图1.11所示电路中，试分别计算在开关S 断开和闭合两种状态下A 点的电位。

AΩ图1。

11解： 设由20K Ω电阻流向3。

9 K Ω电阻的电流为I,则当S 断开时：3312201012(12)12(3 3.920)105.84V =-⋅⨯--=-++⨯=-A V I当S 闭合时:3333.910123.910(3.920)101.96V =⋅⨯=⨯⨯+⨯=A V I 2、对如图1。

12所示电路，求各点电位a V ,b V ，c V ，d V 。

E 290VE 1图1。

12解： 设b 为参考点,则0V =b V10660V ==⨯=a ab V U 1140V ===c cb V U E 290V ===d db V U E ab bU3、在如图1。

13所示电路中,求电压ab U 。

+__U图1.13解： 设通过10Ω电阻由上向下的电流为1I ，通过5Ω电阻由上向下的电流为2I ，则由KCL 知1123A =--=-I ,214341A =+=-+=I I ，25514A =-=-=I I 所以1231053310(3)513440V=-++-=-+⨯-+⨯-⨯=-ab U I I I4、在如图1.14所示电路中,已知10.01μA I =,20.3μA I =，59.61μA I =。

求其余电流3I ，4I 和6I 。

图1.14解: 由KCL 可得3120.010.30.31μA =+=+=I I I 4539.610.319.3μA =-=-=I I I 6240.39.39.6μA =+=+=I I I5、在图1。

15所示电路中，若欲使指示灯上的电压3U 和电流3I 分别为12V 和0。

3A,试求电源电压U 。

图1。

15解: 综合运用KVL 与KCL ，可得334412200.6V 2020=⇒===U U I I2340.30.60.9A =+=+=I I I2424551020100.9200.6102015 1.4A 1515+⨯+⨯+=⇒===I I I I I I1250.9 1.4 2.3A =+=+=I I I123101010 2.3100.91244V =++=⨯+⨯+=U I I U6、如图1.16所示电路中，已知110V U =，2A S I =,11R =Ω，22R =Ω，35R =Ω，1R =Ω。

电工学章节试题及答案第一章电路分析基础1. 电流、电压和电阻的关系是？答案：根据欧姆定律，电流与电压成正比，与电阻成反比。

即 I =U/R，其中 I 表示电流，U 表示电压，R 表示电阻。

2. 并联电路和串联电路的特点和区别是什么？答案：特点：- 并联电路：并联电路中，电流从不同的支路流过，并且在分流点重新汇合。

每个支路的电压相同，总电流等于各支路电流之和。

- 串联电路：串联电路中，电流只有一个路径可以流通，并且在各元件之间依次通过。

各元件之间的电压可以不同，总电压等于各元件电压之和。

区别：- 并联电路：电流分流，电压相同，等效电阻计算使用倒数之和。

- 串联电路：电流不分流，电压相加，等效电阻计算使用直接之和。

3. 如何计算电路中的总电阻？答案：根据欧姆定律，电阻的总和等于各个电阻的直接相加。

如果电路中存在并联电阻，则需要将并联电阻的倒数相加，再取倒数作为总电阻。

4. 什么是电路的节点和支路？答案：电路的节点是指两个或多个元件连接的交汇点，节点是电路中的连接点。

支路是指电路中的路径，通过支路可以完成电流的流通。

5. 如何计算电路中各支路的电流？答案：根据欧姆定律，可以使用基尔霍夫定律来计算电路中各支路的电流。

根据基尔霍夫定律，节点的电流入射等于电流散射，可以建立节点电流方程进行计算。

第二章交流电路分析1. 什么是交流电路？答案：交流电路指的是电路中电压和电流的变化方式是交变的。

交流电路中的电压和电流都是随时间变化的，通常使用正弦函数来描述。

2. 如何计算交流电路中的电压、电流和功率？答案：在交流电路中，电压和电流的大小和相位差可以使用复数形式表示，即使用幅值和相位来描述。

根据欧姆定律和功率公式，可以利用复数运算来计算交流电路中的电压、电流和功率。

3. 什么是交流电路中的阻抗和导纳？答案：交流电路中的阻抗是指电路对交流电的阻碍程度，它与电路中的电阻、电抗和电容有关。

阻抗可以使用复数表示。

导纳是阻抗的倒数，它表示电流通过电路的能力。

电⼯学复习题（含答案）⼀．单项选择题（共10题，每题2分）1.已知两个正弦量的波形图如图1所⽰，则eA和eB的相位关系是：（）A、eB超前eAπ/300B、eA超前eBπ/300C、eB超前eAπ/3D、eA超前eBπ/32. 单相变压器原绕组额定电压为220V，电压⽐K=6，则空载时副绕组的额定电压U20以及当副⽅电流I2为3A 时的原⽅电流I1分别是：（）A、U20=1320V，I1=18AB、U20=1320V，I1=0.5AC、U20=36.7V，I1=18AD、U20=36.7V，I1=0.5A3. 在正弦交流电路中电容器的容抗与频率的关系为（）。

A、容抗与频率有关，且频率增⼤时，容抗减⼩；B、容抗⼤⼩与频率⽆关；C、容抗与频率有关，且频率增⾼时，容抗增⼤4. 有⼀台三相异步电动机，当绕组联成星形，接在线电压为380V的三相电源上，或绕组联成三⾓形接于线电压为220V的三相电源上，在这种情况下，从电源输⼊的功率将( )相等；B、差3倍；C、差1/35、继电⼀接触器控制电路如图所⽰(主电路略)。

接触器KM控制电动机M的起、停。

该控制电路的错误之处是( )（A）电动机不能起动（B）电动机起动后不能停转（C）按起动按钮后将造成电源短路6、图⽰电路在换路前已处于稳定状态，⽽且电容器C上已充有图⽰极性的6V电压，在t=0瞬间将开关S闭合，则i (0+)= ( )。

A、1AB、0AC、1A7. 三相异步电动机的旋转⽅向决定于( )。

A、电源电压⼤⼩B、电源频率⾼低C、定⼦电流的相序8. 在电动机的继电器接触器控制电路中，⽋压保护的功能是( )。

A、防⽌电源电压降低烧坏电动机B、防⽌停电后再恢复供电时电动机⾃⾏起动C、实现短路保护9．图⽰正弦电路中，Z= (40 + j30) Ω，XL =10Ω，有效值U2 =200V，则总电压有效值U为( )。

A、178.9 VB、226 VC、120 V10、图为⼀直流电磁铁磁路，线圈接恒定电压U。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

目录第1xx电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3 第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10 第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021电路的基本概念与定律1.5电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。
