电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。
于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。
再由3.12f B p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
= 317.5 49.78 kU 2 =205. 0.9164U 2 j242.4电机学（十五课本） 第二章变压器3 —5600 0__— - 513 A ， I 2^ - I 2N 3 = 513 , 3 = 296 A 3U 2N 3 6.3 103 额定电压：U 1N =U 1N ”3 =10 , 3 =5.774kV U 2N =U2N - 6.3kV 1低压侧开路实验： p 0 3 6800 3 0 1242」I 2N 二 S NR m I! Z m I2^ （7.4, 732U 20 ■■I 7.4、3 6300=1474“ J 11 Z V~m11X m2 -R^ = 1474.62 -124.22 =14694」 折算到高压侧（一次侧）： R m =k 2R m =0.9164 124.2 = 1042」 x m =k 2x m =0.9164 1469.4 -1232.8' 1一次阻抗基值： Z 1b=U 1N y 眄11N © 323 R m 104-25 83 x * Xm R m 5.83 , X m m Z 1b 17.87 mZ 1b 高压侧短路实验：18000 3 2 =0.05750 3232竺^69.02 仃.87 Z kP k 3 112k '■ U 1k I 1k U 1k 3 550 311k '■ X kR k二Z k 2 -R? = 0.9832 -0.05752 =0.981" R k 0.0575 1b - 17.87 “00325, Xk 6 Z1b 叫 0.0549仃.872采用近似等效电路，满载且 2 = arccoS 0.8 二 36.870, cos 2 -0.8 （滞后）时，取-U^U 2 00，贝U:0.9164一36・870= 323-36.870296f\• U 神=z k 乂-I 20 + -U2=0.983乂86.65° 汇323N -36.87° +k■ -U 2< ）< ）'、、JT ； I 2N - 2=~2^k2 2 2若U i =U 代上 4，贝U: U r — 205 kU 2 242.4 ，而 U q-U qN-5774V从而：U 2 =6073V ，-U 2 =6073 00，242 691205.24 99164 6073 ==5774认丨1=1神=歸+ -I 2© =3.915Z-82.76° +323/-36.87 = 326.6/ - 37.46 0 Al 丿 3)电压调整率：%= 5774 ^U 2 100%= 5774』9164 6073 100%= 3.56% 5774二 I 2 R k cos®2 + X k sin W 2 k 100% =(0.00325 x 0.8 + 0.0549 x 0.6 W 100% = 3.554% 输出功率：P 2 = S N cos 2 = 5600 0.8 =4480kW输入功率：P 1 = P 2 p cu P Fe =4480 18 6.8 =4504.8kWPc 4480额定效率： 二显 100% ----- 100% = 99.45%P 1 4504.8第二章直流电机3-11 一台他励发电机的转速提高 20%空载电压会提高多少（设励磁电流保持不变）？若为 并励发电机，则电压升高的百分值比他励发电机多还是少（设励磁电阻不变）？解：他励发电机u 0二E 二C e n 」，励磁电流不变，磁通不变，转速提高 20%空载电压会提 高20% 并励发电机，U 0二E 二c e n ：」=1 fRf ，转速提高，空载电压提高，空载电压提高，励磁电流 提高，磁通提高，空载电压进一步提高，所以，并励发电机，转速提高 20%空载电压升高的百分值大于他励时的20%。
第二篇 交流电机的共同理论第6章▲6-1 时间和空间电角度是怎样定义的？机械角度与电角度有什么关系？▲6-2 整数槽双层绕组和单层绕组的最大并联支路数与极对数有何关？ 6-3 为什么单层绕组采用短距线圈不能削弱电动势和磁动势中的高次谐波？▲6-4 何谓相带？在三相电机中为什么常用60°相带绕组，而不用120°相带绕组？▲6-5 试说明谐波电动势产生的原因及其削弱方法。
▲6-6 试述分布系数和短距系数的意义。
若采用长距线圈，其短距系数是否会大于1。
6-7 齿谐波电动势是由于什么原因引起的？在中、小型感应电机和小型凸极同步电机中，常用转子斜槽来削弱齿谐波电动势，斜多少合适？∨6-8 已知Z=24，2p=4，a=1，试绘制三相单层绕组展开图。
解：2)34/(242/=⨯==pm Z q ，取单层链示，绕组展开图如下：∨6-9 有一双层绕组，Z=24，2p=4，a=2，τ651=y 。
试绘出：（1）绕组的槽电动势星形图并分相；（2）画出其叠绕组A 相展开图。
解：（1）槽电动势星形图如右： 2)34/(242/=⨯==pm Z q542465651=⨯==τy（2）画出其叠绕组A 相展开图如下 ：6-10 一台两极汽轮发电机，频率为50H Z ，定子槽数为54槽，每槽内有两根有效导体，a=1，y 1=22，Y 接法，空载线电压为U 0=6300V 。
试求基波磁通量Φ1。
∨6-11 一台三相同步发电机，f=50H Z ，n N =1500r/min ，定子采用双层短距分布绕组：q=3，τ981=y ，每相串联匝数N=108，Y 接法，每极磁通量Φ1=1.015×10-2Wb ，Φ3=0.66×10-3Wb ，Φ5=0.24×10-3Wb ，Φ7=1.015×10-4Wb ，试求：(1)电机的极对数；（2）定子槽数；（3）绕组系数k N 1、k N 3、k N 5、k N 7；（4）相电动势E φ1、E φ3、E φ5、E φ7及合成相电动势E φ和线电动势E l 。

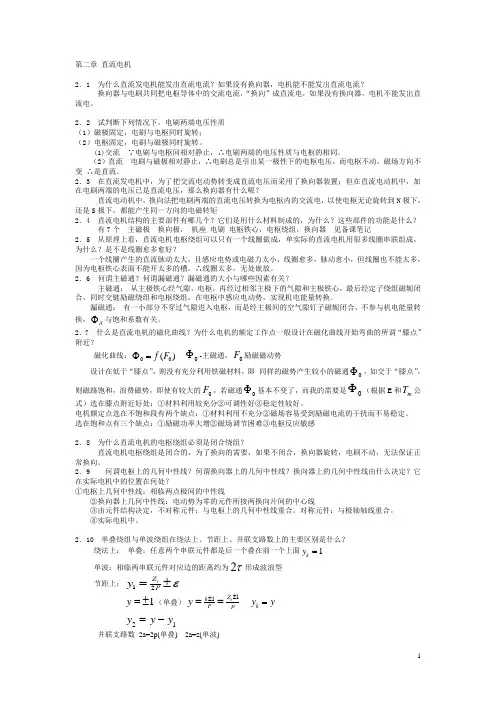

第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
电机学（十五课本）第二章 变压器A U S I NN N 5131036310560033322=⨯⨯⨯==.，AI I NN 2963513322===φ额定电压：kVU U N N 7745310311.===φkV U U N N 3622.==φ1）低压侧开路实验：()Ω===212434736800322200..''φI p R mΩ===6147434763002020..''φφI U Z mΩ=-=-=414692124614742222...''''''m mm R Z X折算到高压侧（一次侧）：Ω=⨯==21042124916402...''m m R k RΩ=⨯==8123241469916402...''m m X k X一次阻抗基值：Ω===87173235774111.φφN N b I U Z835871721041...===*bm m Z R R ，02698717812321...===*bm m Z X X高压侧短路实验：Ω===057503233180003221.φk k k I p R Ω====9830323355031111.φφφk k k k k I U I U ZΩ=-=-=98100575098302222...k k k R Z X 0032508717057501...===*bk k Z R R ，05490871798101...===*bkk Z X X2）采用近似等效电路，满载且802.cos =ϕ（滞后）时，取0220∠=-∙U U ，则：2873680..arccos ==ϕ，222228736323873691640296...''-∠=-∠=-∠=-∠=-∙ϕϕφφφkI I I N N4242916402057849531787363236586983022200221........''j U kU U k U I Z U k ++=+∠=⎪⎪⎭⎫ ⎝⎛-+-∠⨯∠=⎪⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛-⨯=∙∙∙∙φφ若111ϕφφ∠=∙U U ，则：()222214242205.++=kU U φ，而V U U N 577411==φφ从而：V U 60732=，0206073∠=-∙U ，1426073916402420569242....arctan=⨯+=ϕ，V U 4257741.∠=∙φA Z U I mm 768291531785614744257741.....-∠=∠∠==∙∙φ，AI I I I m 0021146376326873632376829153.....'-∠=-∠+-∠=⎪⎪⎭⎫ ⎝⎛-+==∙∙∙∙φφ3）电压调整率：%.%.%%'56310057746073916405774100577457741002121=⨯⨯-=⨯-=⨯-=∆kU U U U U N N φφ或()()%.%....%sin cos %sin cos %''''554310060054908000325010010010022212222121=⨯⨯+⨯=⨯+=⨯+≈⨯-=∆***ϕϕϕϕφφφk k N k k N N X R I U X I R I U U U U输出功率：kW S P N 448080560022=⨯==.cos ϕ输入功率：kW p p P P Fe cu 845048618448021..=++=++= 额定效率：%.%.%459910084504448010012=⨯=⨯=P P η第三章 直流电机3-11一台他励发电机的转速提高20%，空载电压会提高多少（设励磁电流保持不变）？若为并励发电机，则电压升高的百分值比他励发电机多还是少（设励磁电阻不变）？解：他励发电机Φn C E U e ==0，励磁电流不变，磁通不变，转速提高20%，空载电压会提高20%；并励发电机，f f e R I n C E U ===Φ0，转速提高，空载电压提高，空载电压提高，励磁电流提高，磁通提高，空载电压进一步提高，所以，并励发电机，转速提高20%，空载电压升高的百分值大于他励时的20% 。
