中国建筑标准化图集A级

质量标准化与规范化集质量标准化规范化施工工序质量标准集质量标准化与规范化集XX《质量标准化工序样板集》编审委员会主任委员:-——---—- XX副主任委员：---—-———— XX XX主编：-——-—--—— XX主要编审人员:————-——— XXXX主编单位:—--——-—— XX分公司质量部参编单位: - ——————第一项目第二项目第三项目第五项目第六项目第七项目目录前言一、钢筋工程质量标准化与规范化集二、模板工程三、混凝土工程四、水暖预留预埋工程五、电气预留预埋工程六、钢结构工程七、XX市工程质量标准集前言为了进一步贯彻执行集团公司“周密策划、精心建造、优质高效、实现承诺”的质量方针和“双百”方针(即所有施工项目100％达到当地优质工程标准，所有施工工地100%达到当地文明安全工地标准，质量、安全高于国家强制性规范），推行全面质量管理，落实集团公司质量部过程管控绩效考核的要求，切实提高XX分公司施工现场质量管理水平，促进施工现场质量管理制度化、标准化、程序化和信息化,根据《XX华人民共和国建筑法》、《建设工程质量管理条例》等有关法律、法规和相关国家规范及行业标准、集团公司技术质量管理制度和六项质量管理规定的要求，结合XX分公司的区域发展的实际情况，制定本《质量标准与样板图集》.本《标准与样板集》的样板图片采集大部分来源于XX分公司所属各项目经理部施工现场,小部分XX市建设工程质量与安全标准化图集，各项目经理部在采用本《样板集》时，凡与各区域城市的标准规范有出入的应首先满足各区域城市的地方标准规范的要求,地方标准规范无要求的，严格执行本《标准与样板集》要求，同时，各项目经理部有了更科学、更具操作性的质量保证措施时，请各项目经理部将创新做法，及时上传给分公司以便更新本《标准与样板集》。

本《标准与样板集》在编辑XX会存在这样和那样的问题，有不当之处请各位同仁指正，以便进一步完善.一、竣工工程XX·XX三期二标：本工程由14#、23＃、24＃楼及三期二标地下室一区组成,其XX14#楼为5～6层22.9米高的小洋楼，23＃、24＃楼为33～34层的高层建筑,建筑高度99.6米，本工程位于XX市百花岭路与枫林路及高岭路相交处，属于XX铁·XX三期工程。

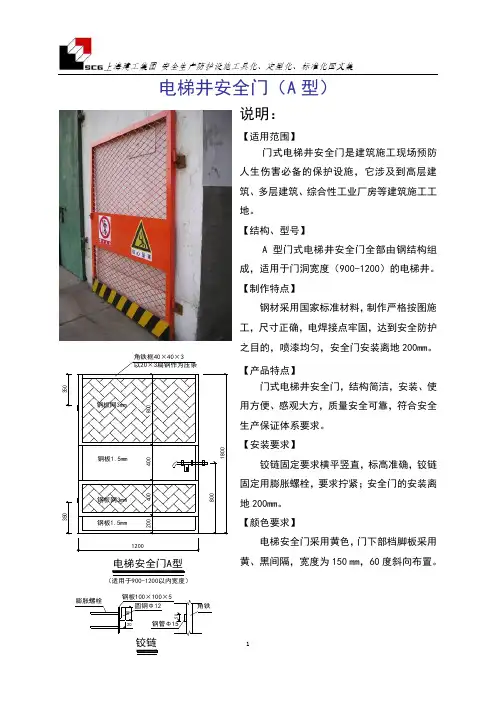

电梯井安全门（A 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。

（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200电梯井安全门（B 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】B 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（1200-1600）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150mm ，60度斜向布置。

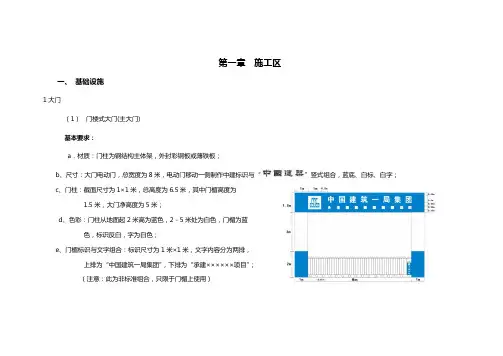

第一章施工区一、基础设施1大门（1）门楼式大门(主大门)基本要求：a．材质：门柱为钢结构主体架，外封彩钢板或薄铁板；b、尺寸：大门电动门，总宽度为8米，电动门移动一侧制作中建标识与“”竖式组合，蓝底、白标、白字；c、门柱：截面尺寸为1×1米，总高度为6.5米，其中门楣高度为1.5米，大门净高度为5米；d、色彩：门柱从地面起2米高为蓝色，2－5米处为白色，门楣为蓝色，标识反白，字为白色；e、门楣标识与文字组合：标识尺寸为1米×1米，文字内容分为两排，上排为“中国建筑一局集团”，下排为“承建××××××项目”；（注意：此为非标准组合，只限于门楣上使用）f、电动大门：包括整体移动式电动大门和伸缩式移动大门，电动大门移动立柱上可制作中建标识与“”C式组合（竖式）；选择伸缩式大门须在门内正前方制作“中建信条”品牌墙；g. 门禁系统及门卫室：设置门禁系统，安装在大门左／右侧，闸机数量根据实际需要确定；h. 大门外侧品牌墙：左侧为《中建信条》品牌墙，右侧为本工程品牌墙，宽×高为6.75×4.5米；两侧品牌墙的具体安装位置可根据实际情况向大门两侧移动，保持左右对称，品牌墙应牢固、稳定；i. 大门内侧品牌墙：左侧为《中建信条》品牌墙，右侧为《中建一局先锋文化》品牌墙，大小、安装方式同外侧品牌墙。

（2）无门楼式大门（辅助门）基本要求：a．材质：大门采用铁板焊制；b．规格：大门总宽度为6米（对开）或8米(四开)，高度为2米（根据墙体高度调整）；c. 色彩：大门颜色为白色；d. 文字组合：每扇门正腰刷一块1×3米或1×2米的中建蓝色（C100 M30，以下简称蓝色）上面用白色隶书体字（刘炳森手书）书写“”；e. 门柱：门柱为砖砌，6米宽大门门柱截面尺寸为0.8×0.8米，8米宽大门为1×1米，高度2.2米（根据墙体高度调整），其中0.2米为柱帽高度，柱帽为梯形，顶面积为0.6×0.6米。

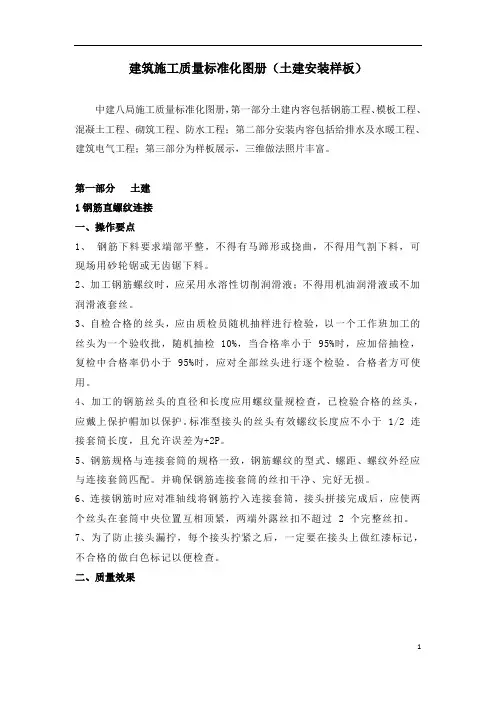

建筑施工质量标准化图册（土建安装样板）中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。

第一部分土建1钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。

5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。

7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。

二、质量效果2墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。

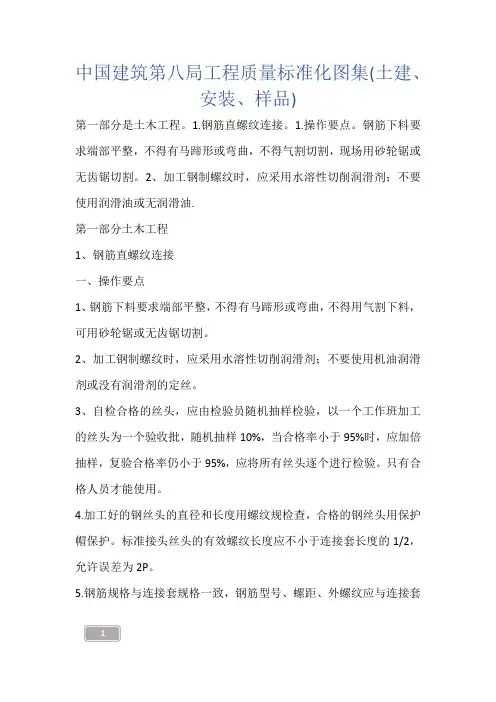

中国建筑第八局工程质量标准化图集(土建、安装、样品)第一部分是土木工程。

1.钢筋直螺纹连接。

1.操作要点。

钢筋下料要求端部平整，不得有马蹄形或弯曲，不得气割切割，现场用砂轮锯或无齿锯切割。

2、加工钢制螺纹时，应采用水溶性切削润滑剂；不要使用润滑油或无润滑油.第一部分土木工程1、钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或弯曲，不得用气割下料，可用砂轮锯或无齿锯切割。

2、加工钢制螺纹时，应采用水溶性切削润滑剂；不要使用机油润滑剂或没有润滑剂的定丝。

3、自检合格的丝头，应由检验员随机抽样检验，以一个工作班加工的丝头为一个验收批，随机抽样10%，当合格率小于95%时，应加倍抽样，复验合格率仍小于95%，应将所有丝头逐个进行检验。

只有合格人员才能使用。

4.加工好的钢丝头的直径和长度用螺纹规检查，合格的钢丝头用保护帽保护。

标准接头丝头的有效螺纹长度应不小于连接套长度的1/2，允许误差为2P。

5.钢筋规格与连接套规格一致，钢筋型号、螺距、外螺纹应与连接套相匹配。

并确保钢连接套的螺纹清洁完好。

6.连接钢筋时，根据轴线将钢筋拧入连接套。

接头拼接完成后，两个线头应在套管的中心位置相互压紧，两端露出的螺纹不应超过两个完整的螺纹。

7.为了防止接头泄漏，每个接头拧紧后，一定要用红色油漆标记接头，不合格的用白色标记检查。

二、质量效应2、墙柱板钢筋定位一、操作要点1、根据图纸和规范，绘制梯形定位钢筋、柱钢筋定位架、箍筋、水泥斜撑等加工图纸，由技术负责人审核后加工或采购成品。

2.钢筋绑扎前，应将竖向钢筋调直并校正到位。

墙体钢筋的梯杆和梯形钢筋应绑扎固定。

竖向梯形钢筋间距不大于2m，每面墙不少于2根。

梯形钢筋的位置应避免钢筋的重叠长度。

3.墙体钢筋网绑扎后，可加水泥撑条和保护层垫块。

水泥撑条和墙体钢筋用扎丝固定，间距不超过80厘米。

梅花型布置(或设置水平梯筋，间距不大于2米，每面墙不少于2个)；保护层垫块均匀固定在钢筋网上，间距不超过100厘米。
