确定信号的频谱分析

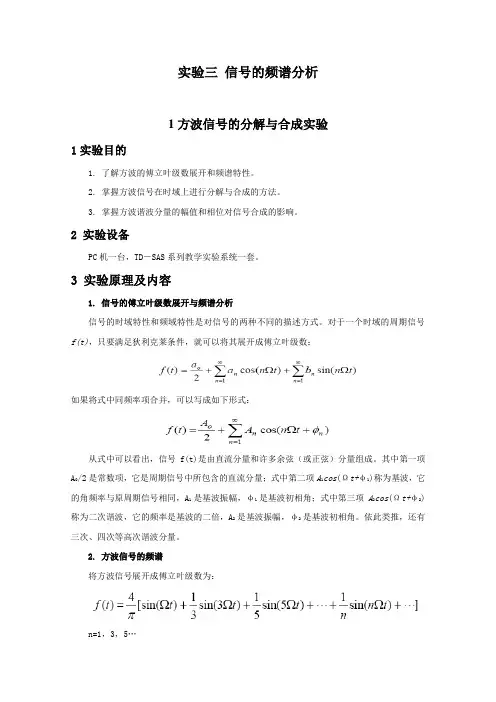

实验三信号的频谱分析1方波信号的分解与合成实验1实验目的1. 了解方波的傅立叶级数展开和频谱特性。

2. 掌握方波信号在时域上进行分解与合成的方法。

3. 掌握方波谐波分量的幅值和相位对信号合成的影响。

2 实验设备PC机一台，TD－SAS系列教学实验系统一套。

3 实验原理及内容1. 信号的傅立叶级数展开与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。

对于一个时域的周期信号f(t)，只要满足狄利克莱条件，就可以将其展开成傅立叶级数：如果将式中同频率项合并，可以写成如下形式：从式中可以看出，信号f(t)是由直流分量和许多余弦（或正弦）分量组成。

其中第一项A0/2是常数项，它是周期信号中所包含的直流分量；式中第二项A1cos(Ωt+φ1)称为基波，它的角频率与原周期信号相同，A1是基波振幅，φ1是基波初相角；式中第三项A2cos(Ωt+φ2)称为二次谐波，它的频率是基波的二倍，A2是基波振幅，φ2是基波初相角。

依此类推，还有三次、四次等高次谐波分量。

2. 方波信号的频谱将方波信号展开成傅立叶级数为：n=1，3，5…此公式说明，方波信号中只含有一、三、五等奇次谐波分量，并且其各奇次谐波分量的幅值逐渐减小，初相角为零。

图3-1-1为一个周期方波信号的组成情况，由图可见，当它包含的分量越多时，波形越接近于原来的方波信号，还可以看出频率较低的谐波分量振幅较大，它们组成方波的主体，而频率较高的谐波分量振幅较小，它们主要影响波形的细节。

（a）基波（b）基波＋三次谐波（c）基波＋三次谐波＋五次谐波（d）基波＋三次谐波＋五次谐波＋七次谐波（e）基波＋三次谐波＋五次谐波＋七次谐波＋九次谐波图3-1-1方波的合成3. 方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器，把它们的中心频率分别调到被测信号的各个频率分量上，当被测信号同时加到多路滤波器上，中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。

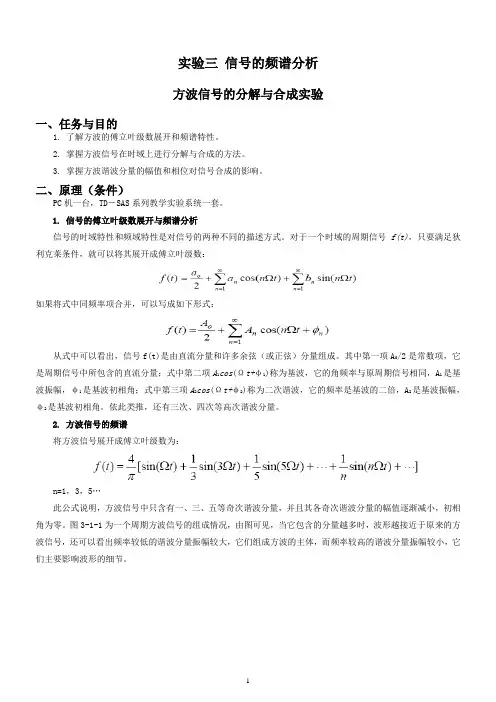

实验三信号的频谱分析方波信号的分解与合成实验一、任务与目的1. 了解方波的傅立叶级数展开和频谱特性。

2. 掌握方波信号在时域上进行分解与合成的方法。

3. 掌握方波谐波分量的幅值和相位对信号合成的影响。

二、原理（条件）PC机一台，TD－SAS系列教学实验系统一套。

1. 信号的傅立叶级数展开与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。

对于一个时域的周期信号f(t)，只要满足狄利克莱条件，就可以将其展开成傅立叶级数：如果将式中同频率项合并，可以写成如下形式：从式中可以看出，信号f(t)是由直流分量和许多余弦（或正弦）分量组成。

其中第一项A0/2是常数项，它是周期信号中所包含的直流分量；式中第二项A1cos(Ωt+φ1)称为基波，它的角频率与原周期信号相同，A1是基波振幅，φ1是基波初相角；式中第三项A2cos(Ωt+φ2)称为二次谐波，它的频率是基波的二倍，A2是基波振幅，φ2是基波初相角。

依此类推，还有三次、四次等高次谐波分量。

2. 方波信号的频谱将方波信号展开成傅立叶级数为：n=1，3，5…此公式说明，方波信号中只含有一、三、五等奇次谐波分量，并且其各奇次谐波分量的幅值逐渐减小，初相角为零。

图3-1-1为一个周期方波信号的组成情况，由图可见，当它包含的分量越多时，波形越接近于原来的方波信号，还可以看出频率较低的谐波分量振幅较大，它们组成方波的主体，而频率较高的谐波分量振幅较小，它们主要影响波形的细节。

（a）基波（b）基波＋三次谐波（c）基波＋三次谐波＋五次谐波（d）基波＋三次谐波＋五次谐波＋七次谐波（e）基波＋三次谐波＋五次谐波＋七次谐波＋九次谐波图3-1-1方波的合成3. 方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器，把它们的中心频率分别调到被测信号的各个频率分量上，当被测信号同时加到多路滤波器上，中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。

广西科技大学学生姓名：指导教师：目录摘要 (3)一、设计内容 (3)4779212133353636摘要：随着计算机和信息科学的飞速发展，信号处理逐渐发展成为一门独立的学科，成为信息科学的重要组成部分，在语音处理、雷达、图像处理、通信、生物医学工程等众多领域中得到广泛应应用。

Matlab语言是一种广泛应用于工程计算及数值分析领域的新型高级语言，Matlab功能强大、简单易学、编程效率高，深受广大科技设（1）对给定的CEG和弦音音频文件取合适长度的采样记录点，然后进行频谱分析（信号的时域及幅频特性曲线要画出）。

（2）分析CEG和弦音频谱特点，对该信号频谱能量相对较为集中的频带（分低、中、高频）实现滤波（分别使用低通，带通及高通），显示滤波后信号的时域和频域曲线，并对滤波后的信号与原信号的音频进行声音回放比较。

（3）在低、中、高三个频带中，各滤出三个能量最集中的频簇，显示滤波后信号的时域和频域曲线。

（4）任意选择几个滤出的频带（或频簇）进行时域信号重建（合成），与原信号的音频进行声音回放比较。

.线性相位FIR滤波器通常采用窗函数法设计。

窗函数法设计FIR 滤波器的基本思想是：根据给定的滤波器技术指标，选择滤波器长度N和窗函数ω（n），使其具有最窄宽度的主瓣和最小的旁瓣。

其核心是从给定的频率特性，通过加窗确定有限长单位脉冲响应序列h(n)。

工程中常用的窗函数共有6种，即矩形窗、巴特利特（Bartlett）窗、汉宁（Hanning）窗、汉明（Hamming）窗、布莱克曼（Blackman）窗和凯塞（Kaiser）。

FIR数字滤波器的设计原理：采用窗口法线性相位实系数FIR滤波器按其N值奇偶和h(n)的奇偶对称性分为四种：1、h(n)为偶对称，N为奇数H(ejω)的幅值关于ω=0，π，2π成偶对称。

2、h(n)为偶对称，N为偶数H(ejω)的幅值关于ω=π成奇对称，不适合作高通。

3、h(n)为奇对称，N为奇数H(ejω)的幅值关于ω=0，π，2π成奇对称，不适合作高通和低通。

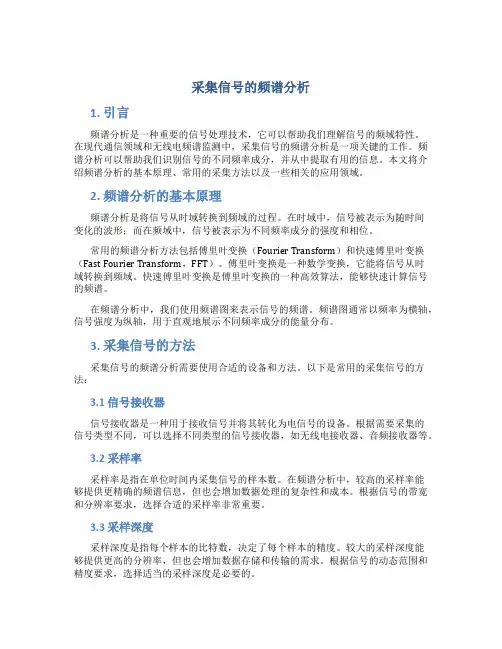

采集信号的频谱分析1. 引言频谱分析是一种重要的信号处理技术，它可以帮助我们理解信号的频域特性。

在现代通信领域和无线电频谱监测中，采集信号的频谱分析是一项关键的工作。

频谱分析可以帮助我们识别信号的不同频率成分，并从中提取有用的信息。

本文将介绍频谱分析的基本原理、常用的采集方法以及一些相关的应用领域。

2. 频谱分析的基本原理频谱分析是将信号从时域转换到频域的过程。

在时域中，信号被表示为随时间变化的波形；而在频域中，信号被表示为不同频率成分的强度和相位。

常用的频谱分析方法包括傅里叶变换（Fourier Transform）和快速傅里叶变换（Fast Fourier Transform，FFT）。

傅里叶变换是一种数学变换，它能将信号从时域转换到频域。

快速傅里叶变换是傅里叶变换的一种高效算法，能够快速计算信号的频谱。

在频谱分析中，我们使用频谱图来表示信号的频谱。

频谱图通常以频率为横轴，信号强度为纵轴，用于直观地展示不同频率成分的能量分布。

3. 采集信号的方法采集信号的频谱分析需要使用合适的设备和方法。

以下是常用的采集信号的方法：3.1 信号接收器信号接收器是一种用于接收信号并将其转化为电信号的设备。

根据需要采集的信号类型不同，可以选择不同类型的信号接收器，如无线电接收器、音频接收器等。

3.2 采样率采样率是指在单位时间内采集信号的样本数。

在频谱分析中，较高的采样率能够提供更精确的频谱信息，但也会增加数据处理的复杂性和成本。

根据信号的带宽和分辨率要求，选择合适的采样率非常重要。

3.3 采样深度采样深度是指每个样本的比特数，决定了每个样本的精度。

较大的采样深度能够提供更高的分辨率，但也会增加数据存储和传输的需求。

根据信号的动态范围和精度要求，选择适当的采样深度是必要的。

3.4 采集时间采集时间是指采集信号所需的时间长度。

较长的采集时间可以提供更准确的频谱信息，但也会增加采集的时间和资源。

根据应用需求和实际情况，选择合适的采集时间是必要的。

信号频谱分析

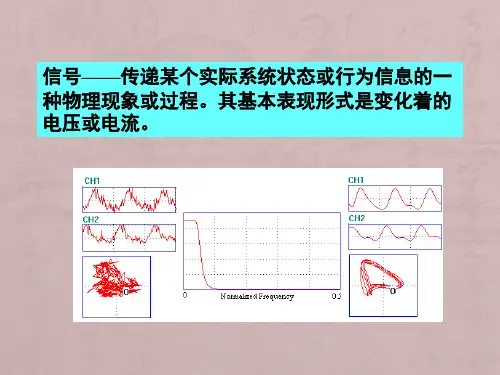

摘要：频谱分析就是将信号源发出的信号强度按频率顺序展开，使其成为频率的函数，并考察变化规律。

频谱分析的意义可以说是很明确的，就是分析信号的频率构成。

更确切地说就是用来分析信号中都含有哪几种正弦波成份。

反过来说就是，该信号可以用哪几种频率的正弦波来合成出来。

我们可以应用DFT 进行频谱分析，MATLAB编程仿真
实验原理：DSP数字信号处理器可以对实时采集到的信号进行FFT 预算以实现时域与频域的转换，FFT运算结果反映的是频域中各频率分量幅值的大小，从而使画出频谱图成为可能。

用DSP试验系统进行信号频谱分析的基本思路是：先将实时信号的采样值并送入DSP系统，DSP程序对这些采样值进行FFT变换，经运算求出对应的信号频谱数据，并将结果送到PC机屏幕上进行显示，是DSP硬件系统完成体态信号频谱分析仪的功能，如图所示。

实验步骤：１．先运行仿真软件MATLAB，进入分析窗口。

２．在仿真软件上分别对正弦波信号，方波信号和三角波信号进行仿真。

３．将仿真结果记录下来。

实验内容及结果
１．正弦波信号频谱分析
对正弦函数x(t)=cos(2 *50t)进行频谱分析，采样频率为10000Hz，对其进行整周期采样，非整周期采样，结果如图。

2、方波信号频谱
对方波函数x(t)=square (2 *50t)进行频谱分析，采样频率为10000Hz，对其进行整周期采样，非整周期采样，结果如图。

３、三角波信号频谱
对方波函数x(t)=sawtooth (2 *50t , 0.5)进行频谱分析，采样频率为10000Hz，对其进行整周期采样，非整周期采样，结果如图。

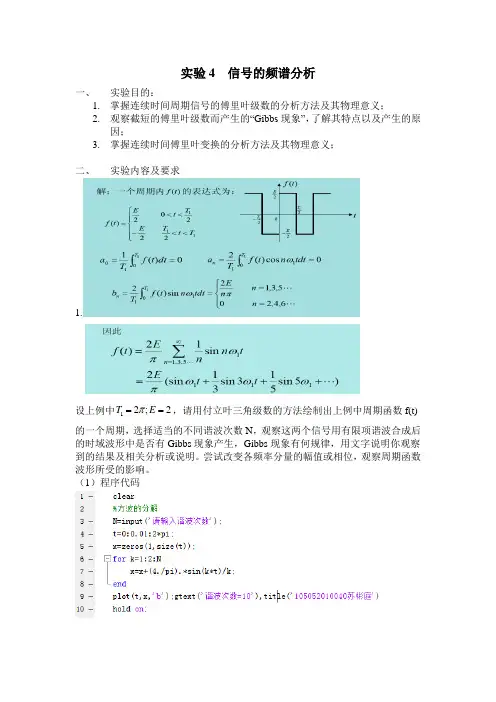

实验4 信号的频谱分析一、 实验目的：1. 掌握连续时间周期信号的傅里叶级数的分析方法及其物理意义；2. 观察截短的傅里叶级数而产生的“Gibbs 现象”，了解其特点以及产生的原因；3. 掌握连续时间傅里叶变换的分析方法及其物理意义；二、 实验内容及要求 1.设上例中12;2T E π==，请用付立叶三角级数的方法绘制出上例中周期函数f(t)的一个周期，选择适当的不同谐波次数N ，观察这两个信号用有限项谐波合成后的时域波形中是否有Gibbs 现象产生，Gibbs 现象有何规律，用文字说明你观察到的结果及相关分析或说明。

尝试改变各频率分量的幅值或相位，观察周期函数波形所受的影响。

（1）程序代码（2）实验结果（3）实验分析1、将具有不连续点如矩形脉冲进行傅立叶级数展开后，选取有限项进行合成。

在逼近信号的断点处出现了明显的振荡现象，随着谐波次数的增加，振荡并没有消失，反而更加的集中在断点附近。

2、当改变周期信号各频率上的幅值和相位时，周期函数的波形随幅值和相位发生对应的变化。

例：E=4，1Φ=，则图形的幅值就变成2，且向右平移一个单位。

2.采用数值计算算法分别计算非周期连续时间信号1f 的傅里叶变换.()()16f t g t =采用数值计算算法的理论依据是:()()()j t j nT n F j f t e dt f nT e T ωωω∞---∞==∑⎰，用绘图函数将时间信号f(t)，信号的幅度谱|F(j w )|和相位谱∠F (j w )分别以图形的方式表现出来，并对图形加以适当的标注。

观察结果与理论推导是否相符，试图查找原因，并在一定程度上加以改善。

理论分析：()()6(3)j t F jw f t e dt Sa w ω∞--∞==⎰（1）程序代码（2）实验结果（3）实验分析理论分析与实验结果是一致的。

实验报告要求：1.列出本实验的所有文件及各项实验结果，加注必要的说明；2.对实验结果作理论解释；3.总结实验体会及实验存在的问题。

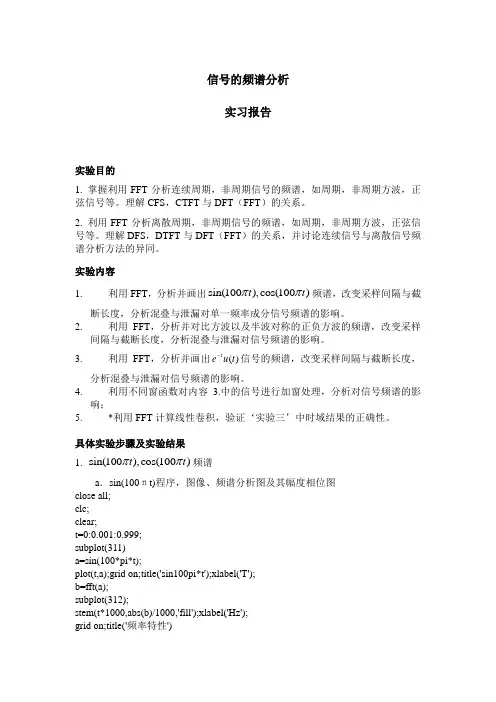

信号的频谱分析实习报告实验目的1. 掌握利用FFT 分析连续周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解CFS ，CTFT 与DFT （FFT ）的关系。

2. 利用FFT 分析离散周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解DFS ，DTFT 与DFT （FFT ）的关系，并讨论连续信号与离散信号频谱分析方法的异同。

实验内容 1.利用FFT ，分析并画出sin(100),cos(100)t t ππ频谱，改变采样间隔与截断长度，分析混叠与泄漏对单一频率成分信号频谱的影响。

2. 利用FFT ，分析并对比方波以及半波对称的正负方波的频谱，改变采样间隔与截断长度，分析混叠与泄漏对信号频谱的影响。

3.利用FFT ，分析并画出)(t u e t -信号的频谱，改变采样间隔与截断长度，分析混叠与泄漏对信号频谱的影响。

4. 利用不同窗函数对内容3.中的信号进行加窗处理，分析对信号频谱的影响； 5. *利用FFT 计算线性卷积，验证‘实验三’中时域结果的正确性。

具体实验步骤及实验结果 1. sin(100),cos(100)t t ππ频谱a ．sin(100πt)程序，图像、频谱分析图及其幅度相位图 close all; clc; clear;t=0:0.001:0.999; subplot(311) a=sin(100*pi*t);plot(t,a);grid on;title('sin100pi*t');xlabel('T'); b=fft(a);subplot(312);stem(t*1000,abs(b)/1000,'fill');xlabel('Hz'); grid on;title('频率特性')subplot(313)stem(t*1000,angle(b)/1000,'fill');xlabel('Hz'); grid on;title('相频特性')00.10.20.30.40.50.60.70.80.91-11sin100pi*tTHz频率特性01002003004005006007008009001000x 10-3Hz相频特性b ．cos(100πt)程序，图像、频谱分析图及其幅度相位图 close all; clc; clear;t=0:0.001:0.999; subplot(311) a=cos(100*pi*t);plot(t,a);grid on;title('sin100pi*t');xlabel('T'); b=fft(a);subplot(312);stem(t*1000,abs(b)/1000,'fill');xlabel('Hz'); grid on;title('频率特性')subplot(313)stem(t*1000,angle(b)/1000,'fill');xlabel('Hz'); grid on;title('相频特性')00.10.20.30.40.50.60.70.80.91-11cos100pi*tTHz频率特性01002003004005006007008009001000x 10-3Hz相频特性c. 改变采样间隔与截断长度，分析混叠与泄漏对10Hz 正弦波频率成分信号频谱的影响。

实验二 应用 FFT 对信号进行频谱分析一、实验目的1、在理论学习的基础上，通过本次实验，加深对快速傅里叶变换的理解，熟悉 FFT 算法及其程序的编写。

2、熟悉应用 FFT 对典型信号进行频谱分析的方法。

3、了解应用 FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用 FFT 。

二、实验原理与方法一个连续信号 )(t x a 的频谱可以用它的傅立叶变换表示为⎰+∞∞-Ω-=Ωdt e t x j X t j a a )()( （2-1）如果对该信号进行理想采样，可以得到采样序列)()(nT x n x a = （2-2）同样可以对该序列进行z 变换，其中T 为采样周期∑+∞-∞=-=n n z n x z X )()( （2-3） 当 ωj ez =的时候，我们就得到了序列的傅立叶变换 ∑+∞-∞=-=n n j j e n x e X ωω)()( （2-4）其中ω称为数字频率，它和模拟域频率的关系为s f T Ω=Ω=ω（2-5）式中的s f 是采样频率。

上式说明数字频率是模拟频率对采样率s f 的归一化。

同模拟域的情况相似，数字频率代表了序列值变化的速率，而序列的傅立叶变换称为序列的频谱。

序列的傅立叶变换和对应的采样信号频谱具有下式的对应关系∑-=)2(1)(Tm j X T e X a j πωω （2-6） 即序列的频谱是采样信号频谱的周期延拓。

从式（2-6）可以看出，只要分析采样序列的频谱，就可以得到相应的连续信号的频谱。

注意：这里的信号必须是带限信号，采样也必须满足 Nyquist 定理。

在各种信号序列中，有限长序列在数字信号处理中占有很重要的地位。

无限长的序列也往往可以用有限长序列来逼近。

对于有限长的序列我们可以使用离散傅立叶变换（DFT ），这一变换可以很好地反应序列的频域特性，并且容易利用快速算法在计算机上实现当序列的长度是 N 时，我们定义离散傅立叶变换为：∑-===10)()]([)(N n kn NW n x n x DFT K X （2-7） 其中，N j N e W π2-=它的反变换定义为：∑-=-==10)(1)]([)(N k kn N W k X N k X IDFT n x （2-8） 根据式（2-3）和（2-7）令 k N W z -=，则有)]([)()(10n x DFT W n x z X N n kn N W z k N ==∑-==- （2-9）可以得到 k N k N j W z W e z X k X k N -===-,)()(2π是 z 平面单位圆上幅角为k Nπω2=的点，就是将单位圆进行 N 等分以后第 k 个点。

检查波形的频率成分能够揭示出在普通的示波器图形中难以察觉的重要信息。

例如，在标准的波形图上（图1）可能看不出波形的失真或对称性方面的问题。

但是只要看一下波形的频率成分（图2）那些问题就很明显了。

在过去，观察波形的频率成分需要有频谱分析仪，还要掌握仪器的使用技能。

现在，对于深入的频率分析依然需要这样。

但是，很多基本的频率分析可以用泰克公司TDS3000这样的数字荧光示波器（DPO）来做。

为了能够观察波形的频率成分，泰克TDS3000系列具有模块化的FFT（傅立叶变换）能力。

FFT实际上显示的是波形的频率成分。

这本应用笔记将介绍TDS3000系列FFT频率图的基本知识，频率图的含义和使用方法。

波形的基本构成要了解FFT频率图，就要首先了解波形及其基本构成。

波形又区分为周期性波形和非周期性波形。

为了简单起见，我们先从周期性波形开始。

周期性波形基础。

周期性波形是按照一定的时间间隔或周期多次重复出现的波形。

正弦波、方波和三角波都是常见的周期性波形。

按照傅立叶的理论，所有的周期性波形都是由一组特定的正弦波组成的。

其中的基本正弦波也叫基波，其频率与该波形的频率相同。

例如，1千赫兹方波的基本正弦波的频率也是1千赫兹。

同样，1千赫兹三角波的基本正弦波的频率也是1千赫兹。

从本质上说，基波是波形中最重要的频率成分，它决定了波形的频率或重复周期。

在所有的非正弦周期性波形中，与基本成分同时存在的还有谐波。

谐波是频率为基波频率整倍数的正弦波。

例如，1千赫兹方波的三次谐波是3千赫兹的正弦波，而五次谐波为5千赫兹的正弦波，依此类推直至无限。

除了具有特定的频率之外，周期性波形的基波和谐波还具有特定的振幅和相位关系。

通过这些关系将基波和谐波叠加在一起，就形成了特定的波形。

这一点在图3中有进一步的说明，图中显示了一个方波的前五个频率成分相加在一起。

注意图3中合成的波形并不是一个准确的方波。

这是由于所加入的谐波还不够多。

若再加入更高次的谐波，所得波形的过渡会更陡峭波角更直，波顶和波底则更平坦。

实验四 信号的频谱分析一．实验目的1.掌握利用FFT 分析连续周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解CFS ，CTFT 与DFT （FFT ）的关系。

2.利用FFT 分析离散周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解DFS ，DTFT 与DFT （FFT ）的关系，并讨论连续信号与离散信号频谱分析方法的异同。

二．实验要求1.编写程序完成任意信号数字谱分析算法；2.编写实验报告。

三．实验内容1.利用FFT ，分析并画出sin(100),cos(100)t t ππ频谱，改变采样间隔与截断长度，分析混叠与泄漏对单一频率成分信号频谱的影响。

（1）sin （100*pi*t ）产生程序：close all;clc;clear;t=0:0.0025:0.5-0.0025;f=400*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b);title('振幅'); xlabel('f');ylabel('y(t)'); subplot(313); stem(f,d);title('相位'); xlabel('t');ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); subplot(313); stem(f,d); title('相位'); xlabel('t'); ylabel('y(t)');泄漏close all; clc;clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');（2）cos(100*pi*t); close all;clc;clear;t=0:0.0025:0.5-0.0025; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');grid on; hold on; subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); grid on; hold on; subplot(313); stem(f,d); title('相位'); xlabel('f'); ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');ylabel('y(t)');泄漏close all;clc;clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');2.利用FFT，分析并对比方波以及半波对称的正负方波的频谱，改变采样间隔与截断长度，分析混叠与泄漏对信号频谱的影响。

应用FFT实现信号频谱分析FFT（快速傅里叶变换）是一种用于将时域信号转换为频域信号的算法。

它通过将信号分解成多个正弦和余弦波的组合来分析信号的频谱。

频谱分析是一种常用的信号处理技术，用于确定信号中存在的频率成分以及它们的强度。

FFT的应用广泛，包括音频分析、图像处理、通信系统等领域。

下面将介绍一些常见的应用场景和具体实现。

1.音频分析在音频领域，频谱分析可以用于确定音乐中的各种音调、乐器和声音效果。

通过应用FFT算法，可以将音频信号转化为频谱图，并从中提取音频的频谱特征，如基频、谐波倍频等。

这对于音频处理、音乐制作以及语音识别等任务非常重要。

2.图像处理在图像处理中，频谱分析可以用于图像增强、图像去噪、图像压缩等方面。

通过将图像转换为频域信号，可以对不同频率的成分进行加权处理，以实现对图像的调整和改善。

例如，可以使用FFT将图像进行频谱滤波，降低噪声或突出一些特定频率成分。

3.通信系统在通信系统中，频谱分析用于信号调制、信道估计和解调等任务。

通过分析信号的频谱，可以确定信道的衰减和失真情况，从而进行信号调整和校正。

此外，FFT还可以用于信号的多路径传播分析，以提高信号通信质量和可靠性。

如何实现FFT信号频谱分析？1.数据采集首先，需要采集信号数据。

可以使用传感器或任何可以捕捉信号的设备来获取时域信号。

2.数据预处理接下来，需要对采集到的数据进行预处理。

例如，可以对信号进行去直流操作，以消除直流分量对频谱分析的影响。

3.数值计算使用FFT算法对预处理后的数据进行频谱分析。

FFT的实现可以使用现有的库函数或自己编写。

在计算FFT之前，通常需要对数据进行零填充，以提高频率分辨率。

4.频谱分析通过计算FFT结果的幅度谱或功率谱，可以得到信号的频谱信息。

幅度谱表示信号不同频率成分的相对强度，而功率谱则表示信号在不同频段上的能量分布。

5.结果可视化最后，将频谱分析的结果可视化。

可以绘制幅度谱或功率谱的图表，以显示信号中的频率成分和它们的强度。

实验三：用FFT对信号作频谱分析实验报告一、实验目的与要求学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT。

二、实验原理用FFT对信号作频分析是学习数字信号处理的重要内容，经常需要进行分析的信号是模拟信号的时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D和分析误差。

频谱分辨率直接和FFT的变换区间N有关，因为FFT能够实现的频率分辨率是2π/N，因此要求2π/N小于等于D。

可以根据此式选择FFT的变换区间N。

误差主要来自于用FFT作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N较大时，离散谱的包络才能逼近连续谱，因此N要适当选择大一些。

三、实验步骤及内容（含结果分析）（1）对以下序列进行FFT分析：x 1(n)=R4(n)x2(n)=n+1 0≤n≤38-n 4≤n≤74-n 0≤n≤3n-3 4≤n≤7x(n)=3选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

【实验结果如下】：实验结果图形与理论分析相符。

（2）对以下周期序列进行谱分析：x(n)=cos[(π/4)*n]4(n)= cos[(π/4)*n]+ cos[(π/8)*n]x5选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

【实验结果如下】：（3）对模拟周期信号进行频谱分析：(n)= cos(8πt)+ cos(16πt)+ cos(20πt)x6选择采样频率Fs=64Hz，FFT的变换区间N为16、32、64三种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

【实验结果如下】：四、【附录】（实验中代码）x1n=[ones(1,4)]; %产生R4(n)序列向量X1k8=fft(x1n,8); %计算x1n的8点DFTX1k16=fft(x1n,16); %计算x1n的16点DFT%以下绘制幅频特性曲线N=8;f=2/N*(0:N-1);figure(1);subplot(1,2,1);stem(f,abs(X1k8),'.'); %绘制8点DFT的幅频特性图title('(1a) 8点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度'); N=16;f=2/N*(0:N-1);subplot(1,2,2);stem(f,abs(X1k16),'.'); %绘制8点DFT的幅频特性图title('(1a) 16点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度'); %x2n 和 x3nM=8;xa=1:(M/2); xb=(M/2):-1:1;x2n=[xa,xb]; %产生长度为8的三角波序列x2(n)x3n=[xb,xa];X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);figure(2);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X2k8),'.'); %绘制8点DFT的幅频特性图title('(2a) 8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X3k8),'.'); %绘制8点DFT的幅频特性图title('(3a) 8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X2k16),'.'); %绘制8点DFT的幅频特性图title('(2a) 16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');subplot(2,2,4);stem(f,abs(X3k16),'.'); %绘制8点DFT的幅频特性图title('(3a) 16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); %x4n 和 x5nN=8;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k8=fft(x4n,8);X4k16=fft(x4n,16);X5k8=fft(x5n,8);X5k16=fft(x5n,16);figure(3);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X4k8),'.'); %绘制8点DFT的幅频特性图title('(4a) 8点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X5k8),'.'); %绘制8点DFT的幅频特性图title('(5a) 8点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度'); N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X4k16),'.'); %绘制8点DFT的幅频特性图title('(4a) 16点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,4);stem(f,abs(X5k16),'.'); %绘制8点DFT的幅频特性图title('(5a) 16点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度'); %x8nFs=64; T=1/Fs;N=16;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k16=fft(x8n,16);N=16;f=2/N*(0:N-1);figure(4);title('(8a) 16点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度'); N=32;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k32=fft(x8n,32);N=32;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X8k32),'.'); %绘制8点DFT的幅频特性图title('(8a) 32点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度'); N=64;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k64=fft(x8n,64);N=64;f=2/N*(0:N-1);title('(8a) 64点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度');五、思考题及实验体会通过实验，我知道了用FFT对信号作频谱分析是学习数字信号处理的重要内容。
