变频恒压供水系统变频恒压供水系统是一种先进的供水设备，通过变频控制技术来实现水压的恒定调节。
本文将详细介绍变频恒压供水系统的工作原理、优点、应用领域以及未来发展趋势。
一、工作原理变频恒压供水系统主要由水泵、变频器、压力传感器和控制器等组成。
其工作原理是通过压力传感器监测水压大小，并将实时的水压信号传送给控制器。
控制器根据设定的水压值与实际水压之间的偏差，控制变频器调整水泵的运行频率，从而实现恒定的水压供应。
二、优点1.高效节能：采用变频器驱动水泵，可以根据实际需求调节水泵的运行频率，提高能效，降低能耗。
2.稳定可靠：通过实时监测和调节水泵的运行频率，可以保持水压的恒定，在供水过程中避免压力波动。
3.操作简便：系统具有用户友好的界面和操作面板，可以方便地设置水压值、监测运行状态及故障信息。
4.维护方便：系统具有自动保护功能，能够实时监测水泵的工作状态，提醒用户及时进行维护和保养。
5.灵活多样：系统可以根据不同的供水需求进行定制，可用于家庭、工业、农业等不同场景。
三、应用领域1.民用供水：变频恒压供水系统可以用于家庭、公寓、写字楼等民用场所，保证水压稳定，提供良好的供水条件。
2.商业供水：商场、酒店、餐厅等商业场所对供水的要求较高，变频恒压供水系统可以确保供水的稳定性和连续性。
3.工业供水：工业生产中，往往需要大量的水源供给，变频恒压供水系统可以满足不同工艺流程对水压的要求。
4.农业灌溉：农田灌溉需要保证稳定的水压，变频恒压供水系统可以实现对农田的定时供水，提高农作物的产量。
四、发展趋势随着科技的不断进步，变频恒压供水系统正朝着智能化、高效节能的方向发展。
未来，我们可以期待以下几个趋势：1.智能控制：利用物联网技术，实现对供水系统的远程监控和控制，提高运行效率和便利性。
2.节能环保：采用更加高效的电机和控制器，进一步降低能耗，减少对环境的影响。
3.多元化应用：推出更多适用于不同场景的变频恒压供水系统，满足不同用户的需求。
恒压供水系统
恒压供水系统是一种能够在变动水流条件下维持稳定水压
的供水系统。
它通过利用压力感应器和变频器来监测水压，并自动调节给水泵的转速，以保持稳定的出水压力。
恒压供水系统的工作原理如下：当用户打开水龙头时，水
流量增加，导致供水管道中的压力下降。
压力感应器感知
到下降的压力信号，然后通过变频器控制给水泵的转速增加，以提供更多的水流量并恢复正常的出水压力。
相反，当用户关闭水龙头时，水流量减少，供水管道中的
压力上升。
压力感应器感知到上升的压力信号，然后通过
变频器控制给水泵的转速减少，以避免过高的水压。
恒压供水系统的优点包括：能够在不同水流条件下保持稳
定的水压，可以提供舒适的水流体验，并且可以满足不同
用户的需求；通过自动调节给水泵的转速，能够实现能耗
节约并延长设备寿命；可以减少水泵启停的频率，降低噪音和振动。
因此，恒压供水系统被广泛应用于住宅、商业建筑和工业设施等场所，以提供稳定的供水服务。
恒压供水系统设计1. 引言恒压供水系统是一种自动调节水压来实现稳定供水的系统。
它可以根据用户实际需求，根据不同的用水量和水压变化，自动调整供水压力，确保供水的稳定性和可靠性。
本文将对恒压供水系统的设计进行详细探讨。
2. 恒压供水系统组成恒压供水系统主要由以下几个部分组成：2.1 水泵水泵是恒压供水系统的核心组件。
它通过电动机驱动，将水从储水池或水源抽取出来，然后通过管道输送到用户处。
在设计恒压供水系统时，需要根据用户的用水需求和水压要求来选择合适的水泵类型和型号。
2.2 电控柜电控柜是恒压供水系统的控制中心，用于自动控制水泵的启停和调节水泵的转速。
电控柜通常包括控制面板、主开关、电流表、电压表等设备，通过设定合适的参数和控制逻辑，实现恒定的供水压力。
2.3 储水池储水池用于存储从水泵抽取出来的水，并提供给用户使用。
储水池可以根据用户的用水量和用水习惯的不同，选择不同的类型和容量。
2.4 压力传感器压力传感器用于实时监测供水系统的压力变化。
它可以将压力信号转换为电信号，并传输给电控柜，从而实现对水泵的自动控制。
2.5 控制阀控制阀用于调节水流量和压力，确保恒定的供水压力。
在恒压供水系统中，控制阀通常位于泵出口处或者系统的关键位置，通过开度调节，控制水泵的出水量和压力。
3. 恒压供水系统设计考虑因素在设计恒压供水系统时，需要考虑以下因素：3.1 用水量和压力需求根据用户实际用水量和水压需求，确定恒压供水系统所需的水泵流量和压力范围。
这需要进行详细的调研和数据分析，确保系统能够满足用户的实际需求。
3.2 环境条件在选择水泵和相关设备时，需要考虑环境条件，如温度、湿度等因素。
这些因素可能影响水泵的性能和使用寿命，因此需要选择合适的设备以适应不同的环境条件。
3.3 安全性和可靠性在设计恒压供水系统时，需要确保系统的安全性和可靠性。
这包括采用符合安全标准的设备、合理设计管道和阀门等，以减少系统故障和事故的发生。
恒压变频供水系统1. 简介恒压变频供水系统是一种用于水泵控制的先进技术。
传统的水泵系统在供水过程中，由于水位的变化，输出水压往往不稳定，无法满足实际需求。
而恒压变频供水系统通过智能控制水泵的运行，以实现恒定的供水压力，提供稳定的水压，增加供水系统的可靠性和效率。
2. 工作原理恒压变频供水系统主要由水泵、变频器、压力传感器和控制器组成。
通过控制器对变频器和水泵进行智能调节，使得水泵的运行速度能够根据系统需求进行自动调整。
系统工作的流程如下：1.控制器通过压力传感器实时监测供水系统的压力。
2.控制器根据设定的目标压力，对变频器进行控制，调整水泵的运行频率。
3.变频器通过改变电源的频率，控制电机的转速，从而调整水泵的出水量。
4.控制器根据实际压力和目标压力之间的差异，实时调整水泵的运行状态，以使得供水系统的压力能够保持恒定。
3. 优势恒压变频供水系统相比传统的水泵系统具有以下优势：1.省电节能：恒压变频供水系统根据实际需求智能调节水泵的运行频率，避免了传统水泵系统长时间运行的浪费，从而节省了大量的电能。
2.稳定可靠：恒压变频供水系统通过实时监测压力并自动调节水泵的运行状态，保持了恒定的供水压力，有效避免了水压波动和水位变化对供水系统的影响，提高了供水系统的可靠性。
3.声音低噪：恒压变频供水系统采用先进的变频器技术，使得水泵运行时的噪音较小，减少了对周围环境和使用者的影响。
4.易维护：恒压变频供水系统可以通过控制器对水泵进行智能监控和维护，及时发现和解决问题，提高了供水系统的可维护性和可操作性。
4. 应用领域恒压变频供水系统广泛应用于以下领域：1.水务公司：恒压变频供水系统能够提供稳定的水压，满足居民和企业的用水需求，减少供水压力不足和停水的问题。
2.商业楼宇：恒压变频供水系统能够在商业楼宇中提供稳定的水压，满足楼宇内各个部门的用水需求，提高楼宇的运营效率。
3.工业厂区：恒压变频供水系统能够根据生产线的需求，实现水压的恒定，确保生产线的正常运行。

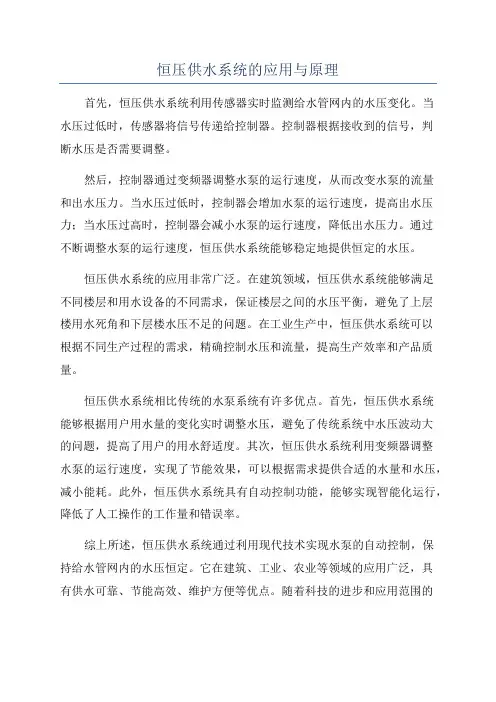

恒压供水系统的应用与原理首先，恒压供水系统利用传感器实时监测给水管网内的水压变化。
当水压过低时，传感器将信号传递给控制器。
控制器根据接收到的信号，判断水压是否需要调整。
然后，控制器通过变频器调整水泵的运行速度，从而改变水泵的流量和出水压力。
当水压过低时，控制器会增加水泵的运行速度，提高出水压力；当水压过高时，控制器会减小水泵的运行速度，降低出水压力。
通过不断调整水泵的运行速度，恒压供水系统能够稳定地提供恒定的水压。
恒压供水系统的应用非常广泛。
在建筑领域，恒压供水系统能够满足不同楼层和用水设备的不同需求，保证楼层之间的水压平衡，避免了上层楼用水死角和下层楼水压不足的问题。
在工业生产中，恒压供水系统可以根据不同生产过程的需求，精确控制水压和流量，提高生产效率和产品质量。
恒压供水系统相比传统的水泵系统有许多优点。
首先，恒压供水系统能够根据用户用水量的变化实时调整水压，避免了传统系统中水压波动大的问题，提高了用户的用水舒适度。
其次，恒压供水系统利用变频器调整水泵的运行速度，实现了节能效果，可以根据需求提供合适的水量和水压，减小能耗。
此外，恒压供水系统具有自动控制功能，能够实现智能化运行，降低了人工操作的工作量和错误率。
综上所述，恒压供水系统通过利用现代技术实现水泵的自动控制，保持给水管网内的水压恒定。
它在建筑、工业、农业等领域的应用广泛，具有供水可靠、节能高效、维护方便等优点。
随着科技的进步和应用范围的扩大，恒压供水系统将进一步发展壮大，为人们的生活、生产提供更加便利、稳定的供水服务。
恒压供水系统设计概述恒压供水系统是一种利用控制技术保持水压恒定的供水系统。
在传统的供水系统中，水压可能会受到外界因素的影响而波动，导致水压不稳定的问题。
而恒压供水系统通过控制水泵的运行来调整水压，使其保持在一个稳定的水平，从而解决了水压不稳定的问题。
本文将介绍恒压供水系统的设计原理和操作步骤。
设计原理恒压供水系统的设计原理基于控制技术。
系统通过感应水压的变化，实时调整水泵的运行状态，从而保持水压恒定。
具体原理如下： 1. 感应：系统在关键水路上安装压力传感器，以感应水压的变化。
2. 反馈控制：感应器将实时采集到的数据传输给控制器。
控制器通过与设定的目标水压进行比较，确定水压是否处于合适的范围内。
3. 调整水泵运行：当实际水压低于设定水压时，控制器会启动水泵，增加供水量；当实际水压高于设定水压时，控制器会停止水泵，减少供水量。
4. 反馈机制：调整完毕后，控制器通过再次检测水压来确认调整是否达到预期效果。
如果水压仍然不达标，控制器会继续调整水泵的运行状态，直到水压稳定在设定范围内。
设计步骤恒压供水系统的设计包括以下步骤： 1. 系统需求分析：根据实际需求确定使用恒压供水系统的区域范围、水压要求等参数。
2. 设计水路结构：根据系统需求和实际情况设计水路结构，包括水泵布置、管道布置等。
3. 选择水泵和控制器：根据系统需求选定合适的水泵和控制器。
水泵的选择需要考虑供水量、扬程等参数；控制器的选择需要考虑水压调节范围、调节精度等参数。
4. 安装：根据设计图纸进行水泵和管道的安装工作，确保安装准确稳固。
5. 连接和调试：将水泵、控制器、压力传感器等设备进行连接，进行系统调试和功能测试。
6. 操作和维护：完成系统安装和调试后，进行操作和维护培训，确保系统正常运行，并定期进行设备检查和维护。
优点和应用恒压供水系统具有以下优点： - 水压稳定：恒压供水系统可以实时调整水泵的运行状态，保持水压的恒定，提高供水质量。
恒压供水系统设计2篇恒压供水系统设计（一）恒压供水系统是一种通过自动调节管网压力来实现稳定供水的系统。
其设计原理是通过控制设备，使得在各个用水点的供水压力保持不变，不受流速、水量和管道布置的变化影响。
恒压供水系统设计的目标是提供稳定的水压，确保用户在任何时间、任何位置都能得到符合需求的供水。
对于恒压供水系统的设计，首先需要确定系统所需的最小输出压力。
这可以根据用户需求、水压变化规律和供水区域的具体情况来决定。
然后，根据所需的最小输出压力确定恒压供水系统的工作参数，包括自动调节阀的开度、泵的流量和压力控制设置等。
在设计过程中，需要充分考虑用水的峰值和谷值，以及管道的阻力特性等因素。
根据实际情况，可以采用单一泵或多泵并联供水的方式来满足用水量的变化需求。
同时，还要考虑到水泵的启停次数，以减少能耗和设备磨损。
在安装恒压供水系统时，要确保管道的正常运行以及管网的稳定性。
为了避免噪音和水锤现象，需要进行合理的管道布置和降压装置的设置。
此外，还要注意管道的抗震性能和排气阀的设置，以保证系统的安全运行。
恒压供水系统设计（二）在恒压供水系统的设计中，需要考虑到不同区域的压力平衡和调节器的选择。
为了实现恒压供水，可以采用稳压罐、自动调节阀或调速泵等设备。
这些设备能够监测用水情况，并根据实际需求调整水压，保证供水的稳定性。
在恒压供水系统中，还需要注意水源的选择和利用。
优先选择自然水源，如地下水和河流水，以减少对自来水厂的依赖，并降低成本。
同时，要考虑水质的问题，采用适当的水处理设备进行处理，确保供水质量达到标准要求。
在设计恒压供水系统时，还应考虑到紧急情况的处理和备用供水的设置。
如遇到水源中断或管道故障时，要能够及时启动备用供水系统，以保证用户正常用水。
同时，要有紧急停水装置，用于紧急情况下的停水处理。
在系统运行过程中，要定期进行检查和维护，保证设备的正常工作和供水系统的稳定性。
对供水泵、自动调节阀和稳压罐等设备进行定期保养，清洗管道内部的杂质和沉积物，确保系统的畅通。
变频恒压供水系统变频恒压供水系统是一种利用变频器控制水泵以实现恒压供水的系统。
在传统的供水系统中，由于水泵的固定转速和无法根据需求实时调整，常常导致供水压力不稳定或过高。
通过使用变频器来控制水泵的频率和转速，可以有效地解决这些问题，提高供水质量和效率。
本文将介绍变频恒压供水系统的工作原理、优势以及使用注意事项，以便读者能够更好地了解和应用这一技术。
工作原理变频恒压供水系统由变频器、传感器、控制器和水泵组成。
其工作原理如下：1.传感器感知水压：水泵出口处安装有压力传感器，用于实时感知供水管道的压力情况。
2.控制器监测水压：控制器接收传感器传来的压力信号，并根据预设的压力范围进行比较和调整。
3.变频器控制水泵：根据控制器的指令，变频器调整水泵的电频和电流，进而控制水泵的转速和出水量。
当压力过低时，变频器会提高水泵的转速；当压力过高时，变频器会降低水泵的转速。
4.恒压供水：通过不断调整水泵的转速，系统能够保持供水管道的压力在预设范围内，实现恒压供水。
优势使用变频恒压供水系统带来以下几点优势：1.节能环保：传统的供水系统通常采用固定转速的水泵，无法根据实际需求进行调节，造成能源的浪费。
而变频器可以实时调整水泵的转速，根据实际需要提供合适的供水压力，从而达到节能的效果。
2.提高供水质量：传统供水系统由于压力不稳定，易导致供水管道的漏水、爆管等问题，影响供水质量。
而变频恒压供水系统可以保持恒定的供水压力，有效地解决了这些问题，提高了供水质量。
3.增加设备寿命：传统供水系统由于波动的水压对水泵产生较大的冲击和磨损，导致设备寿命大大缩短。
而变频恒压供水系统能够保持稳定的供水压力，减轻了水泵的工作负荷，延长了设备的使用寿命。
4.方便维护管理：通过变频器实时监测和调整水泵的工作状态，系统可以及时检测到故障并进行报警，方便用户及时进行维护和管理。
使用注意事项在安装和使用变频恒压供水系统时，需要注意以下几点：1.安全电气接线：根据相关的电气安装规范进行接线操作，确保供水系统的安全可靠。
恒压供水原理恒压供水系统是一种通过调节水泵的转速，以保持管网内水压稳定的供水系统。
它的工作原理是根据管网内的压力变化，自动调节水泵的运行状态，从而实现恒定的供水压力。
恒压供水系统广泛应用于城市供水、建筑消防、工业生产等领域，具有节能、稳定、高效的特点，受到了广泛的关注和应用。
恒压供水系统主要由水泵、变频器、压力传感器、控制器等部件组成。
当管网内的压力下降时，压力传感器会感知到压力变化，并将信号传输给控制器。
控制器根据接收到的信号，通过调节变频器控制水泵的转速，使得水泵的出水流量和压力能够满足管网的需求，从而保持管网内的恒定压力。
恒压供水系统的工作原理可以用一个简单的比喻来解释，就好像我们在洗澡时，会根据水龙头的开合来调节水流的大小和水温一样。
当我们需要增加水流时，会将水龙头打开，水流增大；当我们需要减小水流时，会将水龙头关闭，水流减小。
恒压供水系统也是根据实际需求来调节水泵的运行状态，以保持管网内的恒定压力。
恒压供水系统的优点在于能够根据实际需求进行智能调节，不仅能够保持管网内的恒定压力，还能够节约能源、延长设备寿命。
相比传统的供水系统，恒压供水系统能够更加精准地控制水泵的运行状态，避免了因压力波动而导致的设备损坏和能源浪费。
在实际应用中，恒压供水系统还可以与智能化管理系统相结合，实现远程监控和自动化运行。
通过实时监测管网内的压力和流量，智能化管理系统可以根据实际情况对水泵进行精准调节，提高供水系统的运行效率和稳定性，减少人为干预和维护成本。
总的来说，恒压供水系统是一种高效、节能、稳定的供水系统，其工作原理是通过智能调节水泵的运行状态，以保持管网内的恒定压力。
在城市供水、建筑消防、工业生产等领域具有广泛的应用前景，将会为我们的生活和生产带来更多的便利和效益。
恒压供水原理
恒压供水原理是指在给定的水压范围内，保持系统内水压稳定不变的一种供水方式。
实现恒压供水的关键是调节水泵的运行速度，确保流出的水量与流入的水量保持平衡。
恒压供水系统通常由水泵、水箱、压力传感器和控制器等组成。
当用户开启水龙头或其他用水设备时，水箱内的水位会下降，压力传感器会感应到下降的水压信号，并传递给控制器。
控制器会根据预先设定的水压范围，调节水泵的运行速度，使得水压保持在恒定的数值范围内。
具体来说，当水压下降时，控制器会增加水泵的运行速度，增大流入水箱的水量，从而提高水压；当水压升高时，控制器会减小水泵的运行速度，减少流入水箱的水量，保持水压稳定。
这样就能够实现恒压供水的效果。
恒压供水系统的优点是能够在水压变化较大的情况下，提供稳定的水压和流量，满足用户的实际需求。
同时，恒压供水还能节约能源，因为水泵只在需要时才会增加运行速度，减少不必要的能耗。
此外，恒压供水还能延长水泵的使用寿命，减少维修和更换的频率。
总之，恒压供水原理通过调节水泵的运行速度，保持系统内水压稳定，实现稳定的供水效果。
它在节约能源、提高供水质量和延长设备寿命方面具有显著的优势，是一种较为理想的供水方式。
恒压供水系统发展
恒压供水系统是一种水力控制技术，通过利用水泵提供稳定的水压和流量，实现在低耗能的情况下长时间或大量供水。
该技术在城市供水领域已经逐渐普及，成为城市供水系统的一种重要方式。
在建筑物配水中，此类系统具有稳压、节能、节水等优点，逐渐成为高档住宅的热门选项。
恒压供水系统的发展历程
恒压供水系统最早兴起于1960年代，在美国的住宅建筑中应用。
到了2020年，随着新材料、新技术和新标准的不断发展和完善，恒压供水系统已经成为一种成熟稳定的供水解决方案，尤其在一些高档住宅和办公大楼中得到广泛使用和接受。
恒压供水系统的技术原理
恒压供水系统的关键是控制水压的恒定，它通过水泵控制流量和水的压力，来实现恒定的水压。
该系统具有丰富的技术模式，如常见的加压和分布模式、主动颗粒模式和防冻控制模式等。
其中加压和分布模式是最常用的，它通过水泵将低压水源加压到恒定水压并分布到室内。
恒压供水系统的优缺点
恒压供水系统的优点是可以实现稳定的水压和流量，避免高水压和低水压的问题，同时可以减少水损失。
此外，该系统可以大量节约能源和开支，因为水泵操作稳定，减少了耗能。
当然，在恒压供水系统的建设和应用上也有一些问题，如需要大量的投入和高的维护成本等。
此外，住宅和公共设施需要通过系统设计和规划才能顺利获得优质的供水服务。
总的来说，恒压供水系统的优点相对较多，未来将继续推动其发展，提升其能源效率和成本控制能力。
近年来，国家对供水系统的公共管理和监控也越来越重视，相信随着时间的推移，恒压供水系统在社区和办公区域的应用会进一步增加。
恒压供水模拟量输入输出计算公式恒压供水系统是一种常用的给水系统，它能够稳定地将水压保持在设定的恒定值。
在恒压供水系统中，模拟量输入输出计算公式起着重要的作用。
本文将对恒压供水模拟量输入输出计算公式进行详细介绍。
一、恒压供水系统概述恒压供水系统是一种能够根据用户需求自动调节供水压力的系统。
它通过控制水泵的工作状态和频率，实现恒定的水压输出。
恒压供水系统一般由水泵、水箱、压力传感器、变频器等组成。
二、模拟量输入输出计算公式模拟量输入输出计算公式是恒压供水系统中的核心公式，它用于计算输入和输出之间的关系。
一般而言，模拟量输入输出计算公式可以分为两种情况：根据输入计算输出和根据输出计算输入。
1. 根据输入计算输出在恒压供水系统中，常用的输入信号是压力传感器测得的水压力值。
通过测量压力传感器的输出电压或电流，可以得到水压力值。
根据输入计算输出的公式可以表示为：输出 = 输入 * 系数其中，输入表示压力传感器的输出值，系数表示校准系数，用于将输入信号转化为实际的输出值。
2. 根据输出计算输入在恒压供水系统中，常用的输出信号是水泵的工作状态和频率。
通过监测水泵的输出信号，可以得到水泵的工作状态和频率。
根据输出计算输入的公式可以表示为：输入 = 输出 / 系数其中，输出表示水泵的输出信号，系数表示校准系数，用于将输出信号转化为实际的输入值。
三、恒压供水模拟量输入输出计算公式的应用恒压供水模拟量输入输出计算公式在恒压供水系统中具有广泛的应用。
它可以帮助工程师和技术人员准确地控制和调节恒压供水系统的运行状态。
1. 根据输入计算输出的应用通过根据输入计算输出的公式，可以实现对恒压供水系统的控制。
例如，当输入压力传感器测得的水压力值超过设定值时，可以通过调节输出信号，控制水泵的工作状态和频率，以保持恒定的水压输出。
2. 根据输出计算输入的应用通过根据输出计算输入的公式，可以实现对恒压供水系统的监测和诊断。
例如，当水泵的工作状态异常或频率异常时，可以通过监测输出信号，计算出实际的输入值，从而判断系统是否存在故障，并进行相应的维修和调整。
PLC恒压供水系统简介PLC恒压供水系统是一种基于可编程逻辑控制器（PLC）的自动化供水系统，其主要作用是通过控制设备来实现水压的恒定保持。
该系统可以广泛应用于建筑物、工业厂房、高层住宅等需要稳定供水的场所。
系统组成PLC恒压供水系统主要由以下几个部分组成：1. PLC控制器PLC控制器是系统的核心部分，负责对系统进行监控和控制。
它可以根据预设的参数，实时调节水泵的运行状态，以维持恒定的水压。
PLC控制器通常具有可编程的功能，可以根据实际需求进行调整和优化。
2. 传感器传感器用于监测水压和流量等参数，并将监测结果传输给PLC控制器。
常见的传感器包括压力传感器和流量传感器。
这些传感器可以实时监测水流情况，提供准确的数据给PLC控制器，以便做出相应的调整。
3. 电动水泵电动水泵是供水系统中的关键设备，它负责将水从水源处抽取，并将其输送到需要供水的地方。
根据PLC控制器的指令，电动水泵可以自动启动和停止，以保持恒定的水压。
4. 储水箱储水箱用于暂存水源，确保系统能够持续供水。
当水泵运行时，水会被抽取到储水箱中；当需要供水时，系统会从储水箱中提取水进行输送。
这样可以平衡供求之间的差异，并减轻水泵的负荷。
5. 人机界面人机界面是系统与用户进行交互的接口。
通过人机界面，用户可以监测系统的运行状态，设定运行参数，查看报警信息等。
常见的人机界面设备包括触摸屏、按钮和指示灯等。
系统工作原理PLC恒压供水系统的工作原理如下：1.PLC控制器通过传感器监测水压和流量等参数，并将数据发送到控制器。
2.PLC控制器根据预设的参数和实时监测的数据，通过控制电动水泵的启停来调节系统水压。
3.当系统水压低于设定值时，PLC控制器启动电动水泵，将水泵启动并运行。
4.当系统水压达到设定值时，PLC控制器停止电动水泵，水泵停止运行。
5.如果水源或储水箱的水位过低或过高，系统会自动发出报警信息，并在人机界面上显示相应的报警信息。
6.用户可以通过人机界面设定系统的运行参数，如设定水压上限和下限，调整水泵启停的阈值等。
摘要随着社会的发展和进步，城市高层建筑的供水问题日益突出。
一方面要求提高供水质量，不要因为压力的波动造成供水障碍；另一方面要求保证供水的可靠性和安全性。
针对这两方面的要求，这就要求一种新的供水方式，这里采用PLC 控制的恒压供水系统。
系统实现恒压供水的主体控制设备是PLC，控制电路的合理性，程序的可靠性直接关系到整个系统的运行性能。
本系统采用西门子公司S7-200系列PLC，它体积小，执行速度快，抗干扰能力强，性能优越。
对于自动化专业的学生学习可编程控制器是必不可少的。
本设计是以恒压供水系统为控制对象，采用PLC和变频技术相结合技术，设计一套恒压供水系统。
为满足城市需水量日益加大的要求，降低供水能耗，实现全自动、可靠、稳定的供水，需要利用变频恒压供水技术对原供水系统进行自动化改造，采用PLC控制并进行远程监控、管理及故障远程报警。
通过使用基于PLC的恒压供水控制系统，有效地解决了传统供水方式中存在的问题，增强了系统的可靠性，并与计算机实现了有机的结合，提升了系统的总体性能。
关键词：恒压供水，PLC控制目录摘要 (I)目录 (II)1 引言...................................................................................................................................... - 1 -2 设计内容................................................................................................................................ - 2 -3 工艺分析及控制要求............................................................................................................ - 3 -3.1 工艺分析...................................................................................................................... - 3 -3.2 控制要求...................................................................................................................... - 4 -4 恒压供水控制系统及硬件设计............................................................................................ -5 -4.1网络结构设计............................................................................................................... - 5 -4.2 PLC硬件设计............................................................................................................... - 5 -4.3电气原理图................................................................................................................... - 5 -4.4 I/O地址分配................................................................................................................. - 6 -5 PLC程序设计......................................................................................................................... - 8 -6 总结...................................................................................................................................... - 10 -7 参考文献.............................................................................................................................. - 11 -1 引言传统的供水方式普遍不同程度的存在浪费水力、电力资源；效率低；可靠性差；自动化程度不高等缺点，严重影响了居民的用水和工业系统中的用水。
目前的供水方式朝向高效节能、自动可靠的方向发展，变频调速技术以其显着的节能效果和稳定可靠的控制方式，在风机、水泵、空气压缩机、制冷压缩机等高能耗设备上广泛应用，特别是在城乡工业用水的各级加压系统，居民生活用水的恒压供水系统中，变频调速水泵节能效果尤为突出，其优越性表现在：一是节能显著；二是在开、停机时能减小电流对电网的冲击以及供水水压对管网系统的冲击；三是能减小水泵、电机自身的机械冲击损耗。
基于PLC和变频技术的恒压供水系统集变频技术、电气技术、现代控制技术于一体。
采用该系统进行供水可以提高供水系统的稳定性和可靠性，同时系统具有良好的节能性，这在能源日益紧缺的今天尤为重要，所以研究设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。
此系统包含三台水泵电机，它们组成变频循环运行方式。
采用变频器实现对三相水泵电机的软启动和变频调速，运行切换采用“先启先停”的原则。
压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。
2 设计内容本设计是以小区供水系统为控制对象，采用PLC和变频技术相结合技术，设计一套城市小区恒压供水系统，并引用计算机对供水系统进行远程监控和管理保证整个系统运行可靠，安全节能，获得最佳的运行工况。
PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，本设计中有1个贮水池，3台水泵，采用部分流量调节方法，即3台水泵中只有1台水泵在变频器控制下作变速运行，其余水泵做恒速运行。
PLC根据管网压力自动控制各个水泵之间切换，并根据压力检测值和给定值之间偏差进行PID运算，输出给变频器控制其输出频率，调节流量，使供水管网压力恒定。
各水泵切换遵循先起先停、先停先起原则。
根据以上控制要求，进行系统总体控制方案设计。
硬件设备选型、PLC选型，估算所需I/O点数，进行I/O模块选型，绘制系统硬件连接图：包括系统硬件配置图、I/O连接图，分配I/O点数，列出I/O分配表，设计梯形图控制程序，对程序进行调试和修改。
3 工艺分析及控制要求3.1 工艺分析PLC 控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，该系统的控制流程图如图3.1所示：用户M压力变送器变频器PLC (含PID)液位变送器水池水泵机组管网压力信号报警信号水池水位信号图3.1 变频恒压供水系统控制流程图变频恒压供水系统以供水出口管网水压为控制目标，在控制上实现出口总管网的实际供水压力跟随设定的供水压力。
设定的供水压力可以是一个常数，也可以是一个时间分段函数，在每一个时段内是一个常数。
所以，在某个特定时段内，恒压控制的目标就是使出口总管网的实际供水压力维持在设定的供水压力上。
变频恒压供水系统的结构框图如图3.2所示：PIDD/A变频器接触器水泵机组管道压力变送器A/D 给定－管网压力PLC图3.2 变频恒压供水系统框图恒压供水系统通过安装在用户供水管道上的压力变送器实时地测量参考点的水压，检测管网出水压力，并将其转换为4—20mA的电信号，此检测信号是实现恒压供水的关键参数。
由于电信号为模拟量，故必须通过PLC的A/D转换模块才能读入并与设定值进行比较，将比较后的偏差值进行PID运算，再将运算后的数字信号通过D/A转换模块转换成模拟信号作为变频器的输入信号，控制变频器的输出频率，从而控制电动机的转速，进而控制水泵的供水流量，最终使用户供水管道上的压力恒定，实现变频恒压供水。
3.2 控制要求基于PLC的变频恒压供水系统设计的基本要求如下：(1) 由于白天和夜间小区用水量明显不同，本设计采用白天供水和夜间供水两种模式，两种模式下设定的给定水压值不同。
白天，小区的用水量大，系统高恒压值运行；夜间，小区用水量小，系统低恒压值运行。
(2) 在用水量小的情况下，如果一台水泵连续运行时间超过3h，则要切换下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长。
倒泵只用于系统只有一台变频泵长时间工作的情况下。
(3) 考虑节能和水泵寿命的因素，各水泵切换遵循先启先停、先停先启原则。
(4) 三台水泵在启动时要有软启动功能，对水泵的操作要有手动/自动控制功能，手动只在应急或检修时临时使用。
(5) 系统要有完善的报警功能。
4 恒压供水控制系统及硬件设计4.1 网络结构设计网络结构采用环型拓扑型式,总体结构采用三层网络结构模式,分别为调度指挥控制中心以太网、1 000 M工业以太网及接入系统网络。
系统由主干千兆光纤工业以太环网、调度指挥控制中心骨干路由网关、工业以太网交换机以及连接用光纤、光配等组成。
主干网络的布置以调度室和水厂的交换机为核心,其它子系统交换机为系统以后的改造、信号的上传预留接口,所有交换机形成环网,并通过光纤彼此相连,从而使得各个子系统的信号可以汇总传送到调度室交换机上。
交换机采用西门子SCALANCE X - 400 工业交换机。
工业以太网络采用西门子的最新工业以太网技术PROFINET 网络化系统,实现网络的高可靠性、丰富的网络管理功能、模块化结构和较少的协议转换功能。
