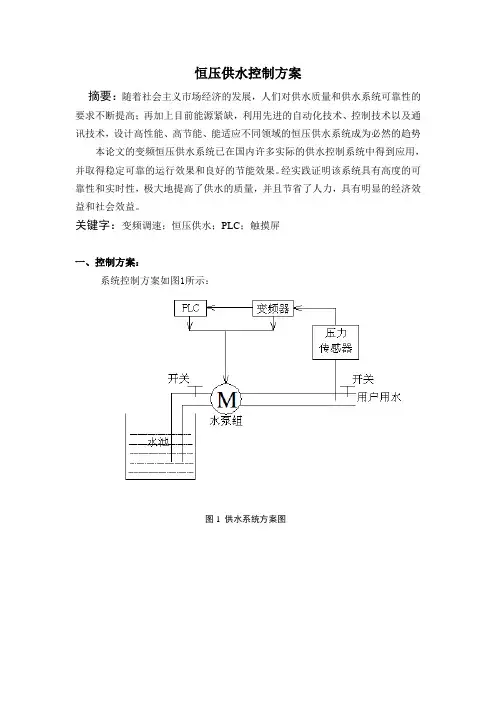

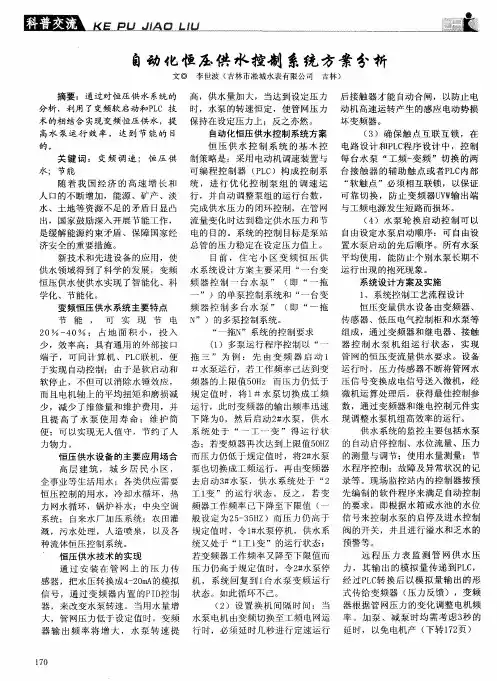

恒压供水控制方案

恒压供水控制方案摘要：随着社会主义市场经济的发展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然的趋势本论文的变频恒压供水系统已在国内许多实际的供水控制系统中得到应用，并取得稳定可靠的运行效果和良好的节能效果。

经实践证明该系统具有高度的可靠性和实时性，极大地提高了供水的质量，并且节省了人力，具有明显的经济效益和社会效益。

关键字：变频调速；恒压供水；PLC；触摸屏一、控制方案：系统控制方案如图1所示：图1供水系统方案图图2电气控制图根据图2的电气图，M1、M2为变频泵，其使用方法有两种方案：A一用一备 B定时轮换使用，防锈死。

两种方案可以在触摸屏上选择。

M3为休眠泵，即在晚上某一设定时间段，当反馈压力稳定与运行频率低于某一值时，休眠泵运行单独运行；当系统压力不够时，休眠泵运行与变频泵同时运行。

四方E380变频器内置PID运算，这就省去了PLC的PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。

PID调节使水压的调节十分平滑，稳定。

同时，为了保证水压反馈信号值的准确、不失值。

名称型号说明品牌PLC 6ES7 211-0BA23-0XB06点输入8点输出继电器输出西门子变频器E380-4T0110三相380V 11KW 四方电气触摸屏TK6070IP 7寸电阻屏威纶通接触器32A 天水二一三热继电器32A 天水二一三压力传感器0－5Ma选型表三、功能特点1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统无需改变复杂的外部接线。

2．可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，进一步降低了整个系统出现故障的机会。

3．调试、操作简单方便:简洁的触摸屏控制画面，一般的操作人员无需经过复杂的培训，也能对各种操作应用自如。

变频恒压供水控制系统方案1.方案介绍变频恒压供水控制系统基本由水泵、变频器、压力传感器和PLC控制器组成。

该系统可以对水泵的运行速度进行调节，以使供水系统的压力始终保持在设定值范围内。

当系统检测到压力超过设定值时，将降低水泵的运行速度，反之则提高运行速度。

2.系统原理变频恒压供水控制系统的原理基于水泵的调速运行。

通过变频器控制电机的转速，可以实现水泵的流量调节。

系统中的压力传感器会实时监测供水系统的压力，并将压力信号传给PLC控制器。

PLC控制器根据设定的压力范围和实际的压力信号来调节变频器的输出频率。

当实际压力超过设定范围时，PLC控制器会降低变频器的输出频率，降低水泵的运行速度；当实际压力低于设定范围时，则相反地提高运行速度。

3.系统优势(1)节能环保：相比传统的供水系统，在需求较低时能够降低水泵的运行速度，减少能耗和噪音。

在需求较高时，能够提高运行速度以满足压力需求，提高系统的响应性和供水能力。

(2)压力稳定：采用变频恒压供水控制系统可以实现对供水系统压力的精确控制，保证水压始终保持在设定值范围内，提高供水质量和稳定性。

(3)设备寿命长：通过变频器控制水泵的运行速度，可以减少启停次数，减轻设备的磨损，延长水泵和其他设备的使用寿命。

(4)自动监控保护：系统可以实时监测供水压力，一旦超过设定范围，系统会自动调节水泵的运行速度，确保供水稳定，同时还能提供报警功能，及时发现和排除故障。

4.实施步骤(1)系统设计：根据实际需求，确定供水系统的压力范围和变频器的参数配置。

(2)设备选型和采购：选购符合系统需求的水泵、变频器、压力传感器和PLC控制器等设备。

(3)设备安装和连接：安装和连接好水泵、变频器、压力传感器和PLC控制器等设备。

(4)系统调试和运行：通过调节变频器的参数和设定压力范围，实现系统的压力控制和供水调节。

(5)系统监测和维护：定期检查和维护系统的各个部件，确保系统正常运行。

总结：通过变频恒压供水控制系统的应用，可以实现供水系统的智能化、高效化和节能环保化。

恒压供水自动控制系统设计方案控制策略：1.PID控制策略：根据水压的反馈信号与设定值之间的误差，计算出控制阀门的开度，以调节出水流量，使水压保持在设定值范围内。

2.水泵组合运行策略：根据需求的水流量大小，自动选择合适的水泵数量和运行状态（单泵或多泵并联），以满足供水系统对水压的要求。

3.系统监测与故障诊断策略：通过监测系统中的传感器，实时监测供水系统的压力、流量、温度等参数，并能够自动诊断故障，提供警报和故障排除建议。

硬件选择：1.压力传感器：选用高精度、稳定性好的压力传感器，能够实时准确地测量供水系统中的水压，并将信号传送给控制器。

2.控制阀门：选择高灵敏度、响应速度快的电动或气动控制阀门，能够根据控制信号快速调节水量，实现恒压供水。

3.变频器：选择适合的变频器可以根据供水需求调节水泵的运行频率，提高系统的能效，减少能耗。

4.控制器：选用可编程控制器（PLC）或微处理器控制器（MCU），具有强大的计算和控制能力，能够实时处理信号，控制整个供水系统的运行。

系统布局：1.水源与水池：根据供水需求选择水源和水池的容量，保证水能够持续供应。

2.水泵配置：根据供水系统的水压需求，选择合适的水泵类型和数量，自动控制其启停和运行状态，以稳定供水压力。

3.阀门安装：在输送管道上设置自动控制阀门，根据系统控制信号调节阀门的开度，以控制出水量，保持恒定的水压。

4.传感器安装：将压力传感器、流量计等安装在适当的位置，能够准确地测量和传递相关参数，为系统控制提供实时反馈信号。

5.控制器布置：控制器应该安装在恒温恒湿的环境中，与其他元件紧密配合，并与操作界面（如触摸屏）相连，便于操作和监控系统运行。

以上是对恒压供水自动控制系统设计方案的一个基本描述。

具体的实施方案需要根据实际情况进行具体分析和设计，以确保系统运行的稳定性、可靠性和效果。

恒压供水系统自动控制设计一、控制策略设计：1.压力传感器：安装在水泵的出水管道上，用于实时监测出水压力，并将监测数据反馈给控制装置。

2.控制装置：根据压力传感器的反馈数据，判断当前的出水压力是否达到设定值，并决定是否调整水泵的运行状态。

3.设定值设定：用户可以通过控制装置进行设定，可以根据实际需要设定出水压力的目标值。

二、控制装置设计：1.控制算法：根据压力传感器的反馈数据，控制算法可以采用PID控制策略，通过对比设定值和实际值来计算出相应的控制信号，控制水泵的开启和关闭。

2.控制信号传输：控制装置通过控制信号传输装置将计算出的控制信号传输给水泵控制装置。

3.水泵控制装置：根据接收到的控制信号，控制水泵的启停和运行速度。

可以采用变频控制方式，通过调整水泵的转速来实现出水压力的调节。

三、系统优化设计：1.启停设置：当出水压力低于设定值时，自动启动水泵；当出水压力达到设定值后，自动停止水泵。

避免压力超过设定值或低于设定值过多的情况，保持出水压力稳定。

2.变频控制：根据压力传感器的反馈数据，控制装置可以实时调整水泵的转速。

当出水压力低于设定值时，增加水泵的转速；当出水压力高于设定值时，降低水泵的转速。

通过改变水泵的转速，可以实现稳定的出水压力。

3.故障保护：当水泵运行异常或发生故障时，控制装置应能够及时报警，并关闭水泵以避免进一步损害设备。

同时，还可以设计自动切换备用水泵的功能，保证供水的连续性和可靠性。

综上所述，恒压供水系统的自动控制设计包括压力传感器的安装和数据反馈、控制装置的设计、设定值的设定、控制算法的选择、控制信号传输装置的设计、水泵控制装置的设计等多个方面。

通过合理的设计和控制策略，可以实现恒压供水系统的稳定运行，提高供水的效率和质量，同时还能够减少能源的消耗和设备的损耗。

恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。

本文将介绍恒压供水方案的原理、组成部分以及优势。

2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。

这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。

为了解决这一问题，引入了恒压供水方案。

3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。

具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。

当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。

2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。

当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。

4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。

根据实际需求选择合适的水泵类型和数量。

2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。

3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。

4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。

5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。

2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。

一拖三恒压供水方案一拖三恒压供水方案是一种高效、便捷、节能的供水系统解决方案。

它的设计理念是通过将一个水泵与三个恒压变频器相结合，实现对三个不同水压需求区域的供水控制，确保每个区域的供水需求得到满足。

本文将详细介绍一拖三恒压供水方案的原理、优势和适用场景。

一、方案原理一拖三恒压供水方案采用了恒压变频技术，通过调节水泵的转速来实现恒压供水。

具体而言，方案将一个主水泵与三个恒压变频器相连接，每个变频器控制一个区域的供水。

当某个区域的供水需求发生变化时，相应的变频器会自动调节水泵的转速，以保持该区域的水压恒定。

这种供水方案能够根据实际需求实时调整水泵的运行状态，提高供水系统的稳定性和效率。

二、方案优势1. 灵活性：一拖三恒压供水方案适用于各种不同水压需求的场景。

通过调整恒压变频器的参数，可以实现对不同区域的精准控制，保证每个区域的供水压力恒定。

2. 节能环保：方案采用变频调速技术，可以根据实际需求调整水泵的转速，避免了传统方法中常见的频繁启停现象，降低了能耗。

同时，恒压供水方案能够减少供水过程中的压力波动，降低了水泵的能耗，有利于保护环境。

3. 维护成本低：一拖三恒压供水方案的设备维护成本相对较低。

恒压变频器具有自动报警、故障诊断等功能，可以提前预警并自动记录故障信息，减少了维护人员的巡检和维护时间，降低了运维成本。

4. 稳定可靠：采用了一拖三的供水方案，即一台水泵供水给三个区域，并配备相应的恒压变频器，使得整个供水系统更加稳定可靠。

即使其中一个区域的水泵故障，其他区域的供水依然能够正常进行，大大提高了供水系统的可靠性。

三、适用场景一拖三恒压供水方案适用于各类供水系统，特别是在以下场景中有显著优势：1. 大型住宅小区：大型住宅小区通常包含多个楼栋和不同水压需求的住户。

通过采用一拖三恒压供水方案，可以根据不同楼栋、不同住户的供水需求，实现精确的水压控制，提高居民的供水质量和舒适度。

2. 商业综合体：商业综合体中常常包含商场、写字楼等多个区域，每个区域的供水需求不同。

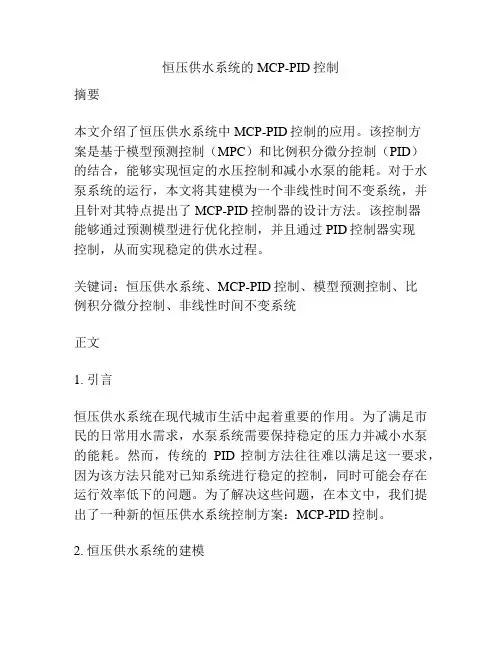

恒压供水系统的MCP-PID控制摘要本文介绍了恒压供水系统中MCP-PID控制的应用。

该控制方案是基于模型预测控制（MPC）和比例积分微分控制（PID）的结合，能够实现恒定的水压控制和减小水泵的能耗。

对于水泵系统的运行，本文将其建模为一个非线性时间不变系统，并且针对其特点提出了MCP-PID控制器的设计方法。

该控制器能够通过预测模型进行优化控制，并且通过PID控制器实现控制，从而实现稳定的供水过程。

关键词：恒压供水系统、MCP-PID控制、模型预测控制、比例积分微分控制、非线性时间不变系统正文1. 引言恒压供水系统在现代城市生活中起着重要的作用。

为了满足市民的日常用水需求，水泵系统需要保持稳定的压力并减小水泵的能耗。

然而，传统的PID控制方法往往难以满足这一要求，因为该方法只能对已知系统进行稳定的控制，同时可能会存在运行效率低下的问题。

为了解决这些问题，在本文中，我们提出了一种新的恒压供水系统控制方案：MCP-PID控制。

2. 恒压供水系统的建模恒压供水系统可以看作是一个非线性时间不变系统。

其动态特性与控制需要取决于给定的水泵和管道参数。

在此基础上，我们将该系统的动态特性建模为以下方程组：$\dot{x}(t) = Ax(t) + Bu(t)$$y(t) = Cx(t)$其中，$x(t)$是系统状态向量，$u(t)$是控制输入向量，$y(t)$是输出向量。

$A、B、C$是系统的系数矩阵，分别表示系统的状态转移系数、输入系数和输出系数。

3. MCP-PID控制器的设计基于以上系统模型，我们提出了一种基于MCP-PID控制的方案，并针对该控制器的设计、实施、实现等环节进行详细分析。

3.1 MCP-PID控制器的MPC部分模型预测控制（MPC）是一种主要用于工业过程控制的高级控制技术，其能够通过预测模型进行优化控制。

在MCP-PID控制器中，我们采用MPC来预测水泵系统的未来发展情况，并根据预测的结果来调整控制器的参数，从而达到最优状态。

变频恒压供水方案随着人们生活水平的提高和用水需求的不断增长，传统的水泵供水方式已经无法满足日益增长的水压需求。

为了解决这个问题，变频恒压供水方案应运而生。

本文将介绍变频恒压供水方案的原理、优势以及应用场景。

一、方案原理变频恒压供水方案采用的是变频技术和PID控制技术相结合的方式，实现对供水系统的智能控制和恒压供水。

其具体原理如下：1. 变频技术：水泵通过变频器控制电机的转速，根据实际用水情况调整电机的输出频率。

当用水量增加时，变频器会提高电机的转速，以增加水压；当用水量减少时，变频器会降低电机的转速，以降低水压。

通过实时监测用水需求，自动调整电机的转速，从而实现水压的恒定。

2. PID控制技术：PID控制是一种经典的控制算法，通过对比实际输出和期望输出的差异，不断调整控制信号，使系统达到稳定的状态。

在变频恒压供水方案中，PID控制器监测实际水压与设定水压之间的差异，并根据差异值来调节变频器的输出频率，以实现恒压供水。

二、方案优势采用变频恒压供水方案有以下几个优势：1. 节能高效：由于变频技术可以根据实际需求调整电机的转速，避免了传统水泵的定转速运行模式，有效降低了电能的消耗。

同时，PID控制技术可以精确控制水压，减少水泵的工作量，使水泵运行更加高效。

2. 稳定可靠：变频恒压供水方案能够实时监测水压变化，并及时调整电机的转速，使供水系统始终保持恒定的水压。

这不仅可以提供稳定可靠的用水体验，还可以避免因水压过高或过低而引发的故障和损坏。

3. 安全环保：采用变频恒压供水方案可以实现水泵的精确控制，避免了过高水压对管道和设备的损坏，延长了设备的使用寿命。

同时，由于变频技术的应用，减少了水泵的启停频率，降低了噪音和振动，提供了更加安静和舒适的供水环境。

三、方案应用变频恒压供水方案适用于各种场景，尤其是在住宅小区、商业楼宇、工业生产等对水压要求较高的场所。

具体应用包括：1. 住宅小区供水：可以根据住宅小区的用水需求，实现恒定的水压供应，提供舒适的生活用水环境。
