再生制动设备在轨道交通中的应用

再生制动逆变回馈装置在贵阳地铁中的运用作者：刘卫来源：《科技创新导报》2017年第08期摘要：该文首先介绍城市轨道交通供电系统设置列车制动能量利用装置的必要性；其次重点介绍方案之一的再生制动逆变回馈装置的组成及各部分的作用、设置的保护及运行原理；最后介绍了再生制动逆变回馈装置在贵阳地铁中的运用情况。

关键词：地铁再生制动逆变回馈运用中图分类号：U231.8 文献标识码：A 文章编号：1674-098X（2017）03（b）-0040-03城市轨道交通车辆牵引电机在列车制动时类似于发电机，实现能量在不同形式之间的转换，即将列车机械能直接转化为直流供电系统电力能，该部分转化过来的电力能称之为再生制动能量。

再生制动能量的产生会不同程度地导致接触网网压抬升，严重情况下会影响列车的再生制动失效。

因此，必须采取一定的途径将该部分能量消耗掉，将接触网网压控制在规定的范围内。

若将该能量加以利用，而不是通过电阻耗能的方式消耗掉，则可在相当程度上降低运营成本，符合国家倡导的节能减排要求，并且可有效减小再生能量对电网的冲击。

但当前国内城市轨道交通对于该部分能量多采取车载电阻或变电所吸能电阻耗能的形式消耗掉，远远达不到节能减排的要求，更是使城市轨道交通线路通风散热系统载荷增加，造成大量的能源浪费，并使地铁工程的建设与运营成本增加，亦不符合当前国际国内的能源战略。

所以，对于如何充分高效利用列车的再生制动能量的研究非常有必要。

而在诸多的再生制动能量利用方案中，再生制动逆变回馈装置可以最大限度利用列车的再生制动能量，不会占用变电所内外的太大空间，亦可有效规避诸如闸瓦制动等对隧道环境的影响，故贵阳地铁选择了再生制动逆变回馈装置方案。

1 再生制动逆变回馈装置的组成贵阳地铁再生制动逆变回馈装置的一次系统构成主要包括35 kV GIS开关柜、回馈变压器、低压开关柜、变流器柜、直流开关柜、负极隔离柜共六大部分。

（如图1）1.1 回馈变压器回馈变压器采用绕组轴向双分裂干式变压器。

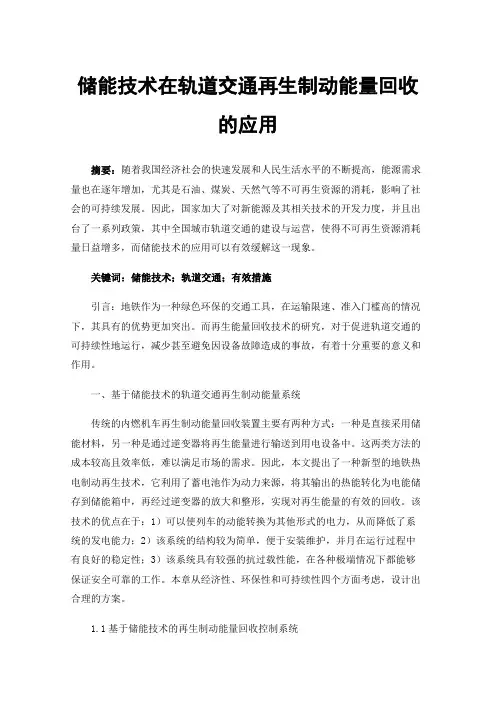

储能技术在轨道交通再生制动能量回收的应用摘要：随着我国经济社会的快速发展和人民生活水平的不断提高，能源需求量也在逐年增加，尤其是石油、煤炭、天然气等不可再生资源的消耗，影响了社会的可持续发展。

因此，国家加大了对新能源及其相关技术的开发力度，并且出台了一系列政策，其中全国城市轨道交通的建设与运营，使得不可再生资源消耗量日益增多，而储能技术的应用可以有效缓解这一现象。

关键词：储能技术；轨道交通；有效措施引言：地铁作为一种绿色环保的交通工具，在运输限速、准入门槛高的情况下，其具有的优势更加突出。

而再生能量回收技术的研究，对于促进轨道交通的可持续性地运行，减少甚至避免因设备故障造成的事故，有着十分重要的意义和作用。

一、基于储能技术的轨道交通再生制动能量系统传统的内燃机车再生制动能量回收装置主要有两种方式：一种是直接采用储能材料，另一种是通过逆变器将再生能量进行输送到用电设备中。

这两类方法的成本较高且效率低，难以满足市场的需求。

因此，本文提出了一种新型的地铁热电制动再生技术，它利用了蓄电池作为动力来源，将其输出的热能转化为电能储存到储能箱中，再经过逆变器的放大和整形，实现对再生能量的有效的回收。

该技术的优点在于：1）可以使列车的动能转换为其他形式的电力，从而降低了系统的发电能力；2）该系统的结构较为简单，便于安装维护，并月在运行过程中有良好的稳定性；3）该系统具有较强的抗过载性能，在各种极端情况下都能够保证安全可靠的工作。

本章从经济性、环保性和可持续性四个方面考虑，设计出合理的方案。

1.1基于储能技术的再生制动能量回收控制系统传统的制动能量回收系统包括再生制动器、辅助再生制动器和储能箱。

其中，再生制动器是指将车辆的动能转化为热能，并通过驱动电机的作用将汽车的机械能转换成电能。

储能装置主要由蓄电池、超级电容和蓄电混合组成。

在能量回收过程中，需要考虑到摩擦生热的影响，因此，在整个循环的能量收集环节中，必须要保证二次能源的充分利用。

城市轨道交通再生制动能量利用研究【摘要】本文探讨了城市轨道交通再生制动能量的利用研究。

在介绍了研究背景、研究目的和研究意义。

在讨论了再生制动能量的来源、城市轨道交通再生制动能量的利用方式、再生制动能量利用的技术方案、经济效益和环境效益。

结论部分总结了再生制动能量利用的重要性，指出其可以降低能源消耗，提高城市轨道交通系统的可持续性，并提出了未来研究方向。

通过本研究，可以更好地利用再生制动能量，增加能源利用效率，减少环境污染，促进城市轨道交通系统的可持续发展。

【关键词】城市轨道交通、再生制动能量、能量利用、研究、再生制动、技术方案、经济效益、环境效益、能源消耗、可持续性、未来研究方向1. 引言1.1 研究背景研究表明，城市轨道交通系统在行驶过程中产生大量的制动能量，这部分能量会以热能的形式散失。

如果能够通过适当的技术手段将这部分能量进行有效捕获和利用，不仅可以减少能源消耗，还可以为系统提供可再生的能源补充。

对城市轨道交通再生制动能量的利用进行深入研究，具有重要的理论和实践意义。

在现有文献中，虽然已经有一些关于城市轨道交通再生制动能量利用的研究，但仍然存在一些问题和挑战，如技术手段不够成熟、经济效益有待提高等。

本文旨在通过对城市轨道交通再生制动能量的研究，探讨能够提高能源利用效率和减少环境污染的技术方案，为城市轨道交通系统的可持续发展提供理论支持和实践指导。

1.2 研究目的研究目的是为了探讨城市轨道交通再生制动能量的有效利用方式，从而提高能源利用效率，减少能源消耗。

在日益加剧的能源危机和环境污染的背景下，通过充分利用再生制动能量，不仅可以降低城市轨道交通系统的能源消耗，减少对环境的影响，还可以减轻能源压力，提高城市轨道交通系统的可持续性。

研究再生制动能量利用的技术方案和经济效益，可以为城市轨道交通运营商提供科学的决策依据，推动城市轨道交通系统向更加环保、节能的方向发展。

通过深入研究城市轨道交通再生制动能量的利用，可以为提升城市轨道交通系统的能源利用效率、降低运营成本、改善环境质量等方面提供重要的理论和实践指导。

再生制动能量吸收装置在地铁中的应用摘要：轨道交通车辆制动往往产生巨大的能量，地铁新增运营线路时一般会对这些能量进行更好的吸收利用，这也是主要节能减排措施之一。

由于地铁运输这种交通方式一直以来都是我们城市中很多市民出行的主要选择之一。

因此，对于其中的各个组成部分进行研究都是极其重要的，地铁中的再生制动能量吸收装置在地铁的运行过程中能发挥出极其重要的作用。

关键词：再生制动能量吸收；地铁；应用1 地铁中再生制动能量吸收装置的工作原理在我们国家近些年的发展过程中，地铁再生制动能量吸收装置发展的已经是越来越广受越来越多人的青睐以及关注。

而且伴随着我们时代的发展，对于地铁再生制动能量吸收装置也是越来越重视，因此我们将分析一下地铁的再生制动能量吸收装置的工作原理，因为我们只有了解了它的原理，那么才能够在使用的过程中更加顺利，并且也能够为我们的使用提供非常多的方便。

其实这一装置的原理主要就是讲求连锁作用，这个连锁主要就是指的是当一些即将要启动。

或者是正在制动的车辆或者是车辆组首先生成一些制动能量。

然后它产生的这些制动能量当自身吸收不了的时候，那么它相邻的列车或者是他自身的电设备或者是其他的电设备就可以去消化吸收，如果要是这些电设备都消化不了的时候，那么轨道机车的制动电压将会非常快的上升。

因为我们知道，列车组在行进的过程中一定要控制起制动电压，这样的话才会使其能够更好的行驶并且也能够保证行驶过程中的安全。

因此在电压上升的时候，就会有一些专业的工作人员去测控电压的上升程度，然后如果要是电压上升到一定的程度或者是列车所能供给的额度之后，那么这个时候在政治动设备就会发挥出它特有的能量，然后就开始进入了一种特定的工作状态。

然后在这个再生制动设备工作的过程中，就会把多余的电能给消耗掉，然后用这些多余消耗的电能去对车辆进行制动。

但是在其工作的过程中，为了能保证充分的利用车辆在行驶以及制动过程中所消耗的电能，都开始不断地研究制动能量回收利用模式装置，这样不仅可以一定程度上将多余的能量进行回收利用，同时也可以节省一部分的能源。

浅谈再生能量吸收装置在厦门地铁2号线的应用摘要：随着科技的进步和社会的发展，人们在节能减排、环境保护方面意识逐渐增强，在城市轨道交通系统中，对有效利用城市轨道电动车组再生制动所产生的电能以减少城市轨道交通运营的用电量，同时改善城市轨道交通公共场所的环境是非常重要的。

在牵引供电系统中对再生制动所产生的电能进行吸收、储存和再利用越来越受到人们的重视，也具有很大的意义。

关键词：城市轨道交通；再生装置；牵引供电系统；经济效益1 应用背景通过调研发现，地铁机车制动能量可达到牵引能量的30%以上，不能被吸收的部分占制动能量的40%左右，此部分只能白白消耗掉。

这不仅会带来隧道或站区的温升问题和空气质量的恶化问题，也额外增加了环控系统的负荷，导致地铁建设投资和运营成本的增加、能量的浪费。

如何对地铁机车制动能量进行有效利用已经成为地铁建设的一个重要课题，随着对地铁节能系统的研究深入，再生能量吸收装置的应用已经越来越成熟并得到广泛应用。

2 项目概况厦门市轨道交通2号线工程线路长度为41.6km，全部为地下线，共设置车站32座。

全线设置综合维修基地一座，停车场一座，主变电所两座，控制中心与1号线共用。

供电系统外电源采用集中供电方式，110/35kV两级供电电压等级。

在芦坑站附近设芦坑主变电所；在古地石站附近设古地石主变电所。

35kV中压供电网络采用双环网方式，牵引和降压混合供电网络，共设6个供电分区。

牵引供电采用DC1500V架空接触网馈电、走行轨回流的方式，全线设16座牵引变电所。

变电所35kV母线采用单母线分段接线方式；牵引变电所直流母线采用单母线接线方式，牵引变电所设置再生电能吸收利用装置，变电所设置综合自动化系统。

地下段接触网采用刚性悬挂，地上段采用柔性悬挂。

全线设置杂散电流监测系统，接地采用综合接地系统方式。

全线设置供电运行安全生产管理系统。

考虑到单座车站400V低压动照需用负荷有限，回馈的能量并不能被本站400V系统完全利用，此外400V系统容量较小，系统电能质量的敏感性要高于35kV系统，经研究分析，厦门地铁2号线最终采用中压逆变再生电能吸收利用方案。

关于再生制动能量吸收装置在轨道交通中应用的探索摘要：地铁制动产生的能量是非常大的，利用再生制动能量吸收装置技术，具有重要经济效益和社会效益。

本文通过对国内外再生能量吸收方案优缺点进行分析，提出再生制动能量吸收的布点思路及发展方向。

关键词：地铁；再生制动；逆变回馈；供电系统前言地铁能够减轻城市交通运输负担，缓解城市交通阻塞皮力，方便城市居民的出行，在世界范围内的各大城市得到了广泛的应用。

地铁作为城市轨道交通不同于交流电气化铁路，运营距离短，沿线车站多，站间距离短，地铁运行时，列车需要频繁地启动和制动。

现阶段，地铁列车采用电制动和机械制动两种制动方式，其中机械制动也称为空气制动，是利用空气压缩间瓦，通过阐瓦与车辆车轮的摩擦来达到制动的目的。

机械制动虽然具有良好的制动效果，但是制动时不仅会产生较高的热量和机械粉尘，恶化了地铁隧道内部的乘车环境，而且加剧了车轮的磨损，缩短了车轮使用寿命。

电制动是利用列车牵引电机制动性质的电磁转矩来使列车减速，根据制动时回馈能量的流向，电制动可分为电阻制动和再生制动。

其中，电阻制动是一种耗能型制动方式，它将电机回馈的电能引入车载吸收电阻，以电阻发热的方式耗散于空气中，电阻制动时，列车与牵引网没有再生能量的交互。

与电阻制动相比，再生制动是一种节能型制动方式，它通过车载变流设备将再生制动能量回馈至牵引网，供给其他列车或通过电力电子设备和储能器件，变换为其他形式的能量。

列车再生制动时，向牵引网回馈能量，其大小随列车载客数量、制动初速度以及列车发车间隔不同而不同，一般而言，再生制动能量为牵引能量的３０％。

目前直流牵引变电所采用不可控的整流方式，能量只能从交流侧单向传递至直流牵引网。

列车再生制动时，如果同一供电区间内存在取流列车，一部分回馈的能量被取流列车吸收，其余的能量在牵引网不断累积，造成直流牵引网电压迅速抬升，甚至可能超过牵引网最大允许电压，危及网内电气设备的安全。

同时，牵引网电压过高，也会影响牵引网内其他列车内部换流装置的正常工作，造成再生制动无法顺利进行。

城市轨道交通节能减排技术研究与应用如今，城市轨道交通已成为我国各大城市的重要交通工具，它具有运量大、速度快、安全可靠等优点，为缓解城市交通拥堵、减少尾气排放做出了巨大贡献。

然而，随着城市轨道交通的快速发展，能源消耗和碳排放问题也逐渐凸显出来。

为了实现城市轨道交通的绿色可持续发展，研究节能减排技术显得尤为重要。

一、城市轨道交通能耗现状二、节能减排技术研究与应用1.高效牵引电机技术牵引电机是城市轨道交通车辆最重要的部件之一，它的效率直接影响到轨道交通的能耗。

目前，我国城市轨道交通车辆普遍采用感应电机，但其效率相对较低。

而采用永磁电机、开关磁阻电机等高效电机，可以有效提高牵引电机的效率，降低能耗。

2.再生制动技术3.能量管理系统能量管理系统是一种对轨道交通车辆的能耗进行实时监测、分析和控制的技术。

通过能量管理系统，可以实现对车辆能耗的优化调度，提高能源利用率。

例如，通过合理控制轨道交通车辆的运行速度、加速度等参数，可以有效降低能耗。

4.节能型通风空调系统通风空调系统是城市轨道交通能耗较大的系统之一。

采用变频调速技术、新风节能技术等节能型通风空调系统，可以有效降低能耗。

例如，通过根据室内外温差和新风需求，自动调节通风空调系统的运行状态，实现节能。

5.智能交通系统智能交通系统是一种利用信息技术、数据通信技术等手段，实现城市轨道交通运行的高效、安全、环保的目标。

通过智能交通系统，可以实现对轨道交通车辆的实时监控、故障诊断等功能，提高运行效率，降低能耗。

城市轨道交通节能减排技术的研究与应用，对于实现城市轨道交通的绿色可持续发展具有重要意义。

我们应当加大研究力度，不断推广应用先进的节能减排技术，为我国城市轨道交通的可持续发展贡献力量。

同时，政府也应加大对城市轨道交通节能减排技术研究的投入，鼓励企业创新，推动城市轨道交通行业的绿色发展。

城市轨道交通节能减排技术研究与应用，这是一个涉及到环保、能源、科技多个领域的话题。

试论城市轨道交通车辆再生制动原理
城市轨道交通车辆再生制动原理是通过利用车辆运动的惯性能量和制动装置释放的能量，将其转化为电能储存起来，以供给车辆系统的其他部分使用，从而实现能量的回收与再利用。

在城市轨道交通运行过程中，车辆通常在满速行驶时需要减速或停车，而制动过程中产生的能量往往被耗散为热量，浪费了可再利用的能源。

再生制动的原理是通过将车辆的动能转化为电能，储存在能量回收系统中。

在车辆制动时，制动装置施加一定的力使车辆减速或停车，车轮与钢轨之间摩擦产生的能量被感应电动机吸收，并转化为电能。

被吸收的电能首先通过逆变器进行直流-交流的转换，然后通过整流装置将电能储存于高能量密度的电池或超级电容器中，以供给车辆其他部分使用。

再生制动系统的核心是车辆上装备的感应电动机，该电动机既可以作为驱动电机，帮助车辆加速，在该过程中提供一定的推力；又可以通过切换为发电机模式，在车辆制动时吸收能量并将其转化为电能。

通过控制感应电动机的工作模式和电流方向，可以实现制动和抱闸效果，并将能量转化为可用的电能存储。

在实际的城市轨道交通中，再生制动系统的应用可以显著提高能源利用效率，减少能源的浪费。

通过在车辆制动时将能量转化为电能储存起来，可以减少列车从静止状态重新起动时所需的能量，并降低由于频繁的加速、制动而造成的磨损和能耗。

再生制动系统还可以提供额外的制动力，减少制动距离，提高安全性能。

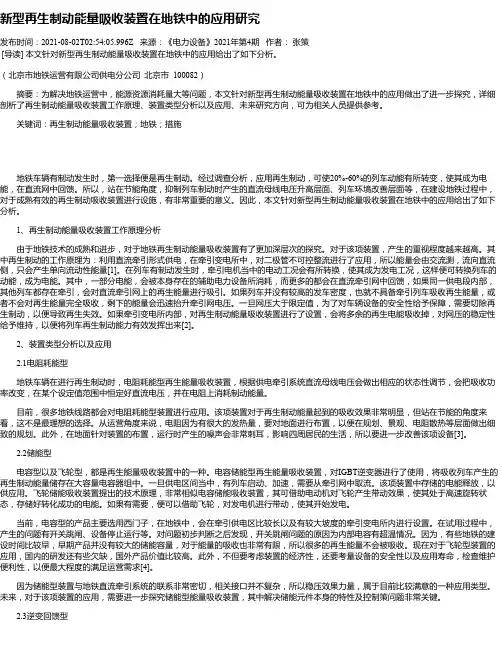

新型再生制动能量吸收装置在地铁中的应用研究发布时间：2021-08-02T02:54:05.996Z 来源：《电力设备》2021年第4期作者：张策[导读] 本文针对新型再生制动能量吸收装置在地铁中的应用给出了如下分析。

（北京市地铁运营有限公司供电分公司北京市 100082）摘要：为解决地铁运营中，能源资源消耗量大等问题，本文针对新型再生制动能量吸收装置在地铁中的应用做出了进一步探究，详细剖析了再生制动能量吸收装置工作原理、装置类型分析以及应用、未来研究方向，可为相关人员提供参考。

关键词：再生制动能量吸收装置；地铁；措施地铁车辆有制动发生时，第一选择便是再生制动。

经过调查分析，应用再生制动，可使20%-60%的列车动能有所转变，使其成为电能，在直流网中回馈。

所以，站在节能角度，抑制列车制动时产生的直流母线电压升高层面、列车环境改善层面等，在建设地铁过程中，对于成熟有效的再生制动吸收装置进行设施，有非常重要的意义。

因此，本文针对新型再生制动能量吸收装置在地铁中的应用给出了如下分析。

1、再生制动能量吸收装置工作原理分析由于地铁技术的成熟和进步，对于地铁再生制动能量吸收装置有了更加深层次的探究。

对于该项装置，产生的重视程度越来越高。

其中再生制动的工作原理为：利用直流牵引形式供电，在牵引变电所中，对二极管不可控整流进行了应用，所以能量会由交流测，流向直流侧，只会产生单向流动性能量[1]。

在列车有制动发生时，牵引电机当中的电动工况会有所转换，使其成为发电工况，这样便可转换列车的动能，成为电能。

其中，一部分电能，会被本身存在的辅助电力设备所消耗，而更多的都会在直流牵引网中回馈，如果同一供电段内部，其他列车都存在牵引，会对直流牵引网上的再生能量进行吸引。

如果列车并没有较高的发车密度，也就不具备牵引列车吸收再生能量，或者不会对再生能量完全吸收，剩下的能量会迅速抬升牵引网电压。

一旦网压大于限定值，为了对车辆设备的安全性给予保障，需要切除再生制动，以便导致再生失效。

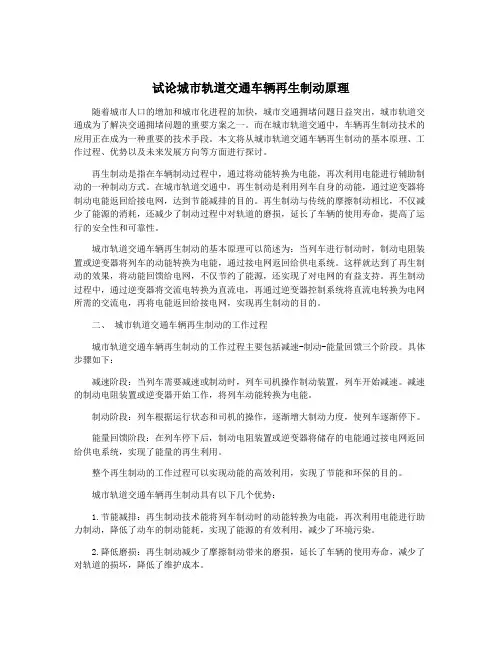

试论城市轨道交通车辆再生制动原理随着城市人口的增加和城市化进程的加快，城市交通拥堵问题日益突出，城市轨道交通成为了解决交通拥堵问题的重要方案之一。

而在城市轨道交通中，车辆再生制动技术的应用正在成为一种重要的技术手段。

本文将从城市轨道交通车辆再生制动的基本原理、工作过程、优势以及未来发展方向等方面进行探讨。

再生制动是指在车辆制动过程中，通过将动能转换为电能，再次利用电能进行辅助制动的一种制动方式。

在城市轨道交通中，再生制动是利用列车自身的动能，通过逆变器将制动电能返回给接电网，达到节能减排的目的。

再生制动与传统的摩擦制动相比，不仅减少了能源的消耗，还减少了制动过程中对轨道的磨损，延长了车辆的使用寿命，提高了运行的安全性和可靠性。

城市轨道交通车辆再生制动的基本原理可以简述为：当列车进行制动时，制动电阻装置或逆变器将列车的动能转换为电能，通过接电网返回给供电系统。

这样就达到了再生制动的效果，将动能回馈给电网，不仅节约了能源，还实现了对电网的有益支持。

再生制动过程中，通过逆变器将交流电转换为直流电，再通过逆变器控制系统将直流电转换为电网所需的交流电，再将电能返回给接电网，实现再生制动的目的。

二、城市轨道交通车辆再生制动的工作过程城市轨道交通车辆再生制动的工作过程主要包括减速-制动-能量回馈三个阶段。

具体步骤如下：减速阶段：当列车需要减速或制动时，列车司机操作制动装置，列车开始减速。

减速的制动电阻装置或逆变器开始工作，将列车动能转换为电能。

制动阶段：列车根据运行状态和司机的操作，逐渐增大制动力度，使列车逐渐停下。

能量回馈阶段：在列车停下后，制动电阻装置或逆变器将储存的电能通过接电网返回给供电系统，实现了能量的再生利用。

整个再生制动的工作过程可以实现动能的高效利用，实现了节能和环保的目的。

城市轨道交通车辆再生制动具有以下几个优势：1.节能减排：再生制动技术能将列车制动时的动能转换为电能，再次利用电能进行助力制动，降低了动车的制动能耗，实现了能源的有效利用，减少了环境污染。

试论城市轨道交通车辆再生制动原理随着城市交通的发展和扩张，城市轨道交通成为了城市中不可或缺的一部分。

与传统的燃油车辆相比，城市轨道交通的环保和节能特点备受关注。

再生制动技术作为城市轨道交通的重要组成部分，其原理和应用也越来越受到重视。

再生制动是指利用车辆的动能转换为电能，并存入电池或者馈回给电网的一种制动方式。

在城市轨道交通中，再生制动技术被广泛应用于地铁、有轨电车等车辆中。

本文将试论城市轨道交通车辆再生制动的原理和应用。

再生制动的原理可以简单地理解为利用车辆的动能将电能进行储存或者利用。

城市轨道交通车辆经过车轮，轨道和牵引系统的配合，能够将动力产生的动能转化为电能，这就是再生制动的基本原理。

在车辆行驶过程中，牵引系统提供电力将车辆驱动，而在制动或减速时，车辆的动能将转化为电能并储存在电池中，从而减少了能量的消耗和浪费。

简单来说，再生制动是一种能量的回收和利用，可以提高城市轨道交通车辆的能效和运行效率。

再生制动技术的应用可以在城市轨道交通系统中带来多项好处。

再生制动可以降低能耗和排放，减少了对环境的影响。

传统的制动方式通常会产生摩擦，消耗能量并产生热量，而再生制动则可以将这部分能量转化为电能再利用，减少了对外部能源的需求。

再生制动可以延长电池和牵引系统的寿命，减少了系统的维护成本。

再生制动过程中会减少摩擦产生的磨损和热量，因此可以降低车辆的损耗和维修频率。

再生制动可以提高城市轨道交通车辆的运行效率，减少能源的浪费。

车辆利用动能再生制动减速后，无需再次启动和加速，减少了能源的消耗和浪费，提高了运行效率。

城市轨道交通车辆再生制动技术的发展也面临一些挑战和难点。

再生制动的效率需要不断提高。

目前再生制动转化电能的效率并不是很高，一部分动能仍然会转化为热能和其他形式的能量损失，因此需要不断改进技术，提高转化效率。

再生制动的系统成本和复杂度也需要不断降低。

再生制动的系统需要包括牵引系统、电池、控制系统等多个部分，系统的成本和维护难度较高，需要不断改进技术减少系统成本和提高可靠性。

试论城市轨道交通车辆再生制动原理城市轨道交通车辆再生制动技术是一种先进的能量回收技术，在车辆制动时能够将动能转换为电能并存储起来，从而实现能量的高效利用和节能减排。

再生制动技术在城市轨道交通车辆中得到广泛应用，它不仅能够提高车辆制动性能，延长制动系统寿命，还能减少能源消耗，减轻环境压力。

城市轨道交通车辆再生制动原理主要是通过电动机和储能装置实现的。

在车辆制动时，电动机将充当发电机的角色，通过将动能转换为电能并送入储能装置中储存起来。

当车辆需要加速时，储能装置释放储存的电能，供给电动机驱动车辆运行，从而实现能量的高效利用。

再生制动技术主要分为静止再生制动和行车再生制动两种。

静止再生制动是指车辆在停车或低速行驶时通过电动机将制动时产生的电能转换为直流电存储到储能装置中。

行车再生制动是指车辆在行驶过程中通过电动机将制动时产生的电能转换为直流电存储到储能装置中。

这两种再生制动技术能够有效地提高城市轨道交通车辆的能量利用率和系统效率。

再生制动技术的实现需要配合完善的控制系统和储能装置。

控制系统能够实现对电动机的控制和电能的转换，确保再生制动过程的顺利进行。

储能装置则能够有效地存储再生制动产生的电能，并在车辆需要加速时释放能量，为车辆提供动力。

再生制动技术的应用不仅能够提高城市轨道交通车辆的节能性能，还能改善车辆的运行平稳性和安全性。

通过再生制动技术，车辆制动时会更加平稳，减少制动过程中的冲击和噪音，提高乘车舒适度。

而且再生制动技术还能延长制动系统和动力系统的使用寿命，降低了运营和维护成本。

在城市轨道交通中，再生制动技术的应用具有重要的意义。

随着城市轨道交通的不断发展，能源和环境问题日益突出，采用再生制动技术能够有效地降低能源消耗，减少污染物排放，实现绿色低碳出行。

再生制动技术已经成为城市轨道交通车辆的必备技术，它有望在未来得到更广泛的应用和推广。

试论城市轨道交通车辆再生制动原理城市轨道交通车辆再生制动是指在列车行驶中通过转换系统将列车的动能转化为电能，并反馈给电网或电池进行储存，从而达到节能减排的目的。

下面将从原理、设备和效果三个方面进行详细介绍。

一、再生制动的原理再生制动利用列车制动时产生的动能来发电，实现能量的再利用。

当列车制动时，电机变为发电机，将动能转化为电能。

在传统的非再生制动中，电能会转化为热能通过制动电阻散失，而再生制动则将这部分电能通过转换系统反馈给电网或电池，实现能量的回收和储存。

再生制动的过程可以分为四个步骤：制动开始、制动增加、制动减小和制动停止。

当制动开始时，列车的动能开始转化为电能，电能通过逆变器经过滤波进行处理后，反馈给电网或电池进行储存。

随着制动力的增加，电能的回收效果也会越好。

当制动减小时，电能回收的效果也会相应减小。

在制动停止的过程中，列车将停止制动，转换系统也不再进行能量的回收。

二、再生制动的设备再生制动需要通过一些设备来实现，主要包括逆变器、滤波器、电池储能装置和转换系统等。

逆变器是一种将直流电转化为交流电的装置，可以将电机产生的直流电转化为交流电，以供电网使用或储存到电池中。

滤波器主要用于对逆变器输出的电能进行滤波处理，使得输出的电流更平稳，减少对电网的干扰。

转换系统是连接逆变器、滤波器和电池储能装置的关键部分，它负责将列车动能转化为电能，并将电能传输给逆变器进行处理，最后将处理后的电能反馈给电网或储存在电池中。

三、再生制动的效果再生制动可以在一定程度上减轻列车制动时的机械磨损，延长列车的使用寿命。

通过回收和利用制动时产生的电能，再生制动可以实现能量的再利用，节约能源。

根据实际的测试数据，再生制动可以降低列车能耗约10%至30%。

再生制动还可以减少空气污染物的排放，改善城市空气质量。

由于能量的回收和利用，再生制动可以减少列车制动时因制动电阻散失而产生的热量，降低了列车内部温度的上升，减少了空调设备的能耗和使用频率。

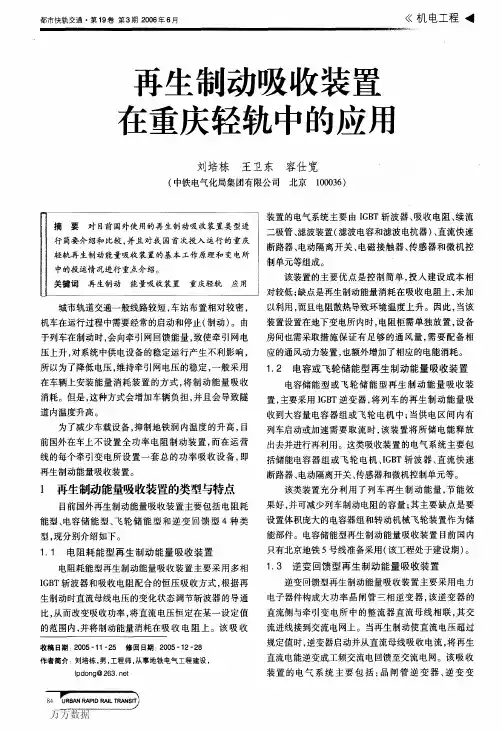

再生制动逆变装置在城市轨道交通的应用摘要：新风光再生制动逆变装置根据各个传感器检测信号，综合判断直流电网上是否有列车处于再生电制动状态，一旦确认列车处于再生制动状态并需要吸收能量时，可将多余的再生制动能量回馈至交流配电网。

本文介绍了该装置的系统结构和工作原理，该装置在重庆某线路的运行效果分析。

现场运行证明该装置具有显著的推广价值。

关键词：再生制动逆变装置牵引降压混合所Abstract: The detection signal of the regenerative braking of the inverter device according to the respective sensors, the comprehensive judgment DC online braking state of the train is in the regenerative electric. Once confirmed when the train is in a regenerative braking state, and the need to absorb energy, the excess regenerative braking energy feedback to the AC power distribution networks. This article describes the system structure and working principle of the device, the device is a line in Chongqing run effect analysis. The field operation that the device has significant promotional value.Key words: regenerative braking Inverter device Traction buck mixed the1概述目前城市轨道交通直流牵引供电系统采用二极管整流器，电能只能从交流电网向直流牵引网单向流动。

试论城市轨道交通车辆再生制动原理随着城市轨道交通系统的发展，越来越多的城市开始引进轨道交通系统，其中再生制动技术已经成为轨道交通车辆的一个重要组成部分。

再生制动原理通过将电能转换为电能，减少能量浪费，提高了城市轨道交通车辆的能源利用效率，降低了环境污染。

本文将对城市轨道交通车辆再生制动原理进行探讨，以期增进对这一技术的了解。

再生制动原理是指在轨道交通车辆行驶中，当需要制动时，利用电动机的逆向工作原理实现将动能转化为电能的过程。

通俗地说，当车辆制动时，通过将电动机转换为发电机，将动能转化为电能，再通过逆变器将其送回电网。

这样一来，不仅实现了能源的回收利用，还减少了摩擦制动过程中产生的热量，减少了制动过程中对制动系统的损耗，从而延长了制动系统的使用寿命。

再生制动原理的优势在于提高了车辆的能源利用效率。

在传统的动能制动系统中，通过摩擦将动能转换为热能散失，这样既浪费了能源，又产生了大量的热量，对环境造成了一定程度的污染。

而再生制动系统则通过将动能转换为电能，回收了原本会被浪费的能量，节约了资源，降低了环境污染。

由于再生制动系统减少了对制动系统的磨损，延长了制动系统的寿命，减少了维护成本，对城市轨道交通系统的运行和维护都有着积极的影响。

在实际的城市轨道交通系统中，再生制动技术已经得到了广泛的应用。

地铁、有轨电车、轻轨列车等都采用了再生制动系统。

通过在城市轨道交通系统中引入再生制动技术，不仅提高了车辆的能源利用效率，还减少了对环境的污染，符合了可持续发展的要求。

再生制动系统也存在一些问题和不足。

再生制动系统的造价较高，需要一定的投入。

在实际运行中，再生制动系统无法100%地将动能转换为电能，仍然会有一部分能量无法回收。

再生制动系统还存在对供电系统的影响等问题。

虽然再生制动系统有助于提高能源利用效率，但在实际应用中仍需要继续研究和改进。

青岛地铁3号线工程再生制动能量吸收装置应用分析作者：陈航赵淑云王凯健来源：《城市建设理论研究》2013年第41期摘要：现阶段，城市轨道交通再生制动能量吸收装置中依然存在很多还待解决的问题，最为突出的是选取何种方式的再生制动能量吸收装置，吸收装置会对供电系统运行稳定性以及对经济收益性造成哪些影响。

本文主要根据不同再生制动能量吸收装置的原理，论述了在青岛地铁3号线工程的应用，同时为再生制动能量吸收装置的使用方案提供可供参考的依据。

关键词：城市轨道交通；供电；再生制动能量吸收装置；应用分析；中图分类号：C913.32 文献标识码：A 文章编号：概述城市轨道车辆的再生制动能量吸收装置是城轨交通供电控制系统的重要组成部分,合理配置能够抑制洞内温升,减少车载设备及车辆维修量。

同时，随着城市轨道交通系统的发展，有效利用城市轨道车辆再生制动产生的电能以减少城市轨道交通运营的用电量，起到节能减排，改善环境的效果。

目前，城市轨道交通列车牵引电机主要采用变频变压调速技术，其制动模式大多采用电气制动与空气制动互补的形式，即在列车正常运行过程中以电气制动为主，辅之以空气制动。

电气制动又分为再生制动和电阻制动，当再生制动不足或失效时自动转换为电阻制动。

空气制动采用盘形制动或轮式踏面制动，是列车停车的保证，在制动系统中是不可缺少的，能独立完成制动作用。

为了充分利用电制动，要求编组列车中的动车本身优先采用电制动，经过运算电制动力不足时，用空气制动来弥补。

当列车在进站或长大下坡道制动时，再生制动能量过高，依靠列车自身吸收较为困难，为此，在地面装设再生制动能量装置也是很必要的。

再生制动能量利用的意义轨道交通车辆在运行过程中，由于车站间距一般较短，列车起、制动频繁，因此要求起动加速度和制动减速度大，且要求制动平稳保证旅客乘坐的舒适性。

因此，列车优先采用再生制动。

车辆再生制动产生的反馈能量一般为牵引能量的20~30%左右。

而这些再生能量被列车自用电消耗一部分，并按一定比例（一般为50%～80%，根据列车运行密度和区间距离的不同而异）被其它相邻列车吸收利用外，剩余部分将主要被车辆的车载电阻吸收以发热的方式消耗掉。

试论城市轨道交通车辆再生制动原理
城市轨道交通车辆再生制动原理是指利用车辆制动时释放的能量转化为电能并存储起来，以此实现能源的再利用和能量的节约。

再生制动技术在提高能源利用效率和减少污染排放方面有着重要的作用。

再生制动的基本原理是通过回收车辆制动时产生的动能转化为电能。

当车辆进行制动时，制动器施加一定的阻力，使车轮减速并转动发电装置，将运动能转化为电能。

这些电能可以直接供给车辆的其他设备使用，也可以通过整车电池进行储存和再利用。

再生制动系统由以下几个主要部分组成：发电装置、电能转换装置、能量存储装置和辅助系统。

发电装置通常采用电机发电原理，即利用电机的反电动势产生电能。

当车辆进行制动时，制动器施加一定的阻力，驱动电机旋转产生反电动势，将动能转化为电能。

电能转换装置主要由逆变器组成，将发电装置产生的直流电能转换为交流电能，以适应车辆其他设备的电压和频率要求。

能量存储装置一般采用锂离子电池或超级电容器，用于存储并释放通过再生制动产生的电能。

车辆再生制动时产生的电能可以通过电能转换装置充入能量存储装置，储存起来待需要时释放出来供车辆使用。

辅助系统包括能量管理系统和控制系统。

能量管理系统用于监测和管理再生制动过程中的能量流动和能量转化过程，确保能量的有效转化和储存。

控制系统用于监测并控制再生制动的力度和时机，以确保制动效果和安全性。

城市轨道交通车辆再生制动原理通过回收车辆制动时产生的能量，实现能源的再利用和能量的节约，具有重要的经济和环保意义。

随着技术的不断进步和应用的普及，再生制动将逐渐成为城市轨道交通的标配，推动城市交通的可持续发展。

地铁车辆再生制动能量运用方案摘要：目前，节能减排已成为国内旳基本国策，建设低碳型交通基本设施、推广应用低碳型交通运送装备是都市轨道交通建设者责任。

地铁由于站间距比较短，制动频繁、列车起动，考虑各钟车型、站距、编组、发车间隔等差别，列车电制动时产生旳再生能量可达到牵引能量旳40%以上。

充足运用列车再生能量将节省大量能量，产生效益可观，为节能减排做出奉献。

西安市地铁已经运营1、2号线，在建3、4、5、6号线，如何在保证线路运营安全旳前提下，提高供电水平，同步为都市节能减排做出奉献，是我们必须考虑旳问题。

核心词：轨道交通；列车制动；能量回馈1 老式列车车载制动电阻方案存在旳问题目前国内外都市轨道交通动车组列车均采用VVVF牵引/制动系统，采用交流电机驱动列车，制动系统普遍采用空气制动和电制动混合旳形式。

列车在运营时，牵引系统将电能转为机械能，使机车启动加速；在制动时，一部分采用电制动，将机械能转为电能使列车制动，另一部分采用空气制动，通过刹车闸瓦与车轮踏面摩擦而产生制动使列车减速。

老式列车上设立了车载制动电阻。

当列车制动时，一方面采用再生制动方式，列车电机从电动机状态转换为发电机状态，将机械能转换为电能返回到牵引网系统，返回到牵引网系统旳能量部分被相邻列车吸取，由于线路旳行车密度等多种因素，很大部分能量不能被回馈，此时大量电能量得不到释放，将会使系统供电网电压急剧上升，为此列车上设立了制动电阻，将这部分能量通过电阻变成热能吸取，稳定系统电压。

电阻所转化旳热能，车站环控专业通过隧道活塞风、车站轨顶排风和车站轨底排风，将热量排出车站外。

车载制动电阻使用虽然以便，但也有缺陷：（1）列车制动电阻吸取再生制动能量转换为热能白白消耗了，没有起到节能减排作用。

（2）列车制动电阻吸取再生制动能量转换为热能散于隧道内，虽然部分可以通过隧道活塞风排出隧道，但尚有部分遗留在隧道，这部分热量使隧道温升逐渐上升；（3）列车制动电阻重量大，列车运营时，不仅没有节能，还增长列车牵引能耗。

再生制动能量吸收装置在郑州地铁中的应用摘要：对再生制动能量吸收装置的基本工作原理和类型进行介绍，并且对再生制动能量吸收装置在郑州地铁中的应用、节能情况进行介绍，提出建议。

关键词：再生制动能量吸收装置节能应用Abstract：The basic working principle of regenerative braking energy absorption devices and introduces the types，and the regenerative braking energy absorption devices in the application of zhengzhou subway，introduces the energy-saving situation，Suggestions are put forward.Keywords：regenerative braking the energy absorption equipment energy savingapplication在城市轨道交通系统中，由于公交化的运输模式决定了城市轨道交通具有列车运行密度大、站间距小、起停频繁的特点。

目前轨道交通普遍采用的VVVF动车组列车，制动模式为电气制动（再生制动/电阻制动）+空气制动（盘形制动/轮对踏面制动）互补的形式，即在列车正常运行过程中以电气制动为主，辅之以空气制动。

传统的列车电阻是将制动电阻装设在车辆底部，列车制动时产生的电能通过车辆上制动电阻发热消耗或空气制动消耗，浪费了大量电能，产生的大量热量还会散发在隧道内，在大运量、高密度的运行条件下，使隧道温度升高，提高了对通风系统的要求。

随着科技的进步和社会的发展，人们在节约能源、减少排放、环境保护方面意识逐渐增强，在城市轨道交通系统中，对有效利用城市轨道电动车组再生制动所产生的电能以减少城市轨道交通运营的用电量，同时改善城市轨道交通公共场所的环境是非常重要的。
