CASS实验思路及方法(绘制宗地图与地籍表)一、绘制宗地图在完成上节操作绘制地籍图以后,便可制作宗地图了。
具体有单块宗地和批量处理两种方法,两种都是基于带属性的权属线。
注:绘制宗地图前,应查看“地籍参数设置”中的“宗地图”项(【地籍】→【地籍参数设置】),将其按需要进行设置。
(一)单块宗地作用:绘制单幅宗地图。
方法:【地籍】→【绘制宗地图框】→【A4竖】→【单块宗地】→提示“用鼠标器指定宗地图范围 -- 第一角:”时,用鼠标指定要处理宗地的左下方→提示“另一角:”时,用鼠标指定要处理宗地的右上方→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点(预放置宗地图的位置)。
(此时,一幅完整的宗地图就画好了,见屏幕图)注:宗地图的插入点(即定位点)为左下角点(即宗地图的西南角点)。
(二)批量处理作用:批量绘出多宗宗地图。
方法:【地籍】→【绘制宗地图框】→【A4竖】→【批量处理】→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“选择对象:”时,用鼠标依次点选若干条权属线(也可框选)后【回车】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。

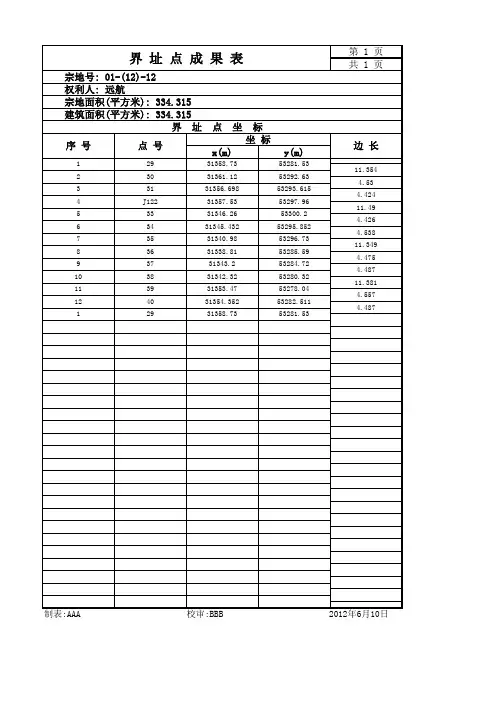

(此时,多幅宗地图就画好了,见屏幕图)二、绘制地籍表格1.界址点成果表【地籍】→【绘制地籍表格】→【界址点成果表】→提示“用鼠标指定界址点成果表的点:”时,在屏幕上用鼠标指定界址点成果表放置的位置→提示“(1)手工选择宗地(2)输入宗地号<1>”时,①输入“1”→提示“选择对象:”时,点选一个(多个或所有)宗地权属线后【回车】→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。
编号: 地籍调查表
区(县) 乡〔镇〕街区〔村〕街坊〔小组〕
年月日
注：坐标数值保存到小数点后3位，面积数值保存到小数点后2位。
宗地图
|
|
|
|
|
| 宗
| 地
| 图
| 粘
| 贴
| 线
|
|
|
|
地籍调查表使用及填写说明
一、使用说明
1.地籍调查表以宗地为单位填写。
2. 一宗地有多个土地使用权人的，按各共有使用权人的土地情况分别填写地籍调查表。
3.地籍调查表必须如实填写，确属不填的栏目用上斜线填充。
4.界址标示、指界人签字盖章及界址点成果表不够填写时可另行加页。
5.本表经地籍调查成果审核单位盖章有效。
检查日期：农村土地承包经营权调查成果界址点精度检查表
注2：一般情况下，应确保抽检的界址点个数n≥30。
计算公式：Δx＝x－x′，Δy＝y－y′，ΔL＝sqrt(Δx²＋Δy²)；
计算说明：同精度检查时，界址点中误差m= sqrt(Σ[ΔL²]/2n)；高精度检查时，界址点中误差m=sqrt(Σ[ΔL²]/ n)。
sqrt()为开平方函数，对括号内的值实施开平方运算。
Σ[ ]为求和函数，对方括号内的系列值（从1到n）进行求和运算。
注3：评分方法：点位中误差菠于1/3允许中误差的得100分，介于1/3-2/3允许中误差的得75-90分，界于2/3-1允许中误差的得60-75分，大于允许中误差的或者粗差比例大于5%的不合格。
注4：此表用于地块测量控制点精度检查时，检查点数、精度评定方法根据相关规程确定。
检查员：
XXXX年XX月XX日
调查比例尺/界址点精度等级：1:XXXX
县级行政区名称：XX县（区、市）。
勘测定界详细步骤Ⅰ、前期准备⼯作Ⅱ、处理数据⼀、绘制项⽬线⼆、制作界址点坐标成果表1.在cass中⽣成界址点2.⽣成界址点成果表3.检查界址点间的距离4、⽣成⾥程桩三、现状图、规划图制作1、⽤mapgis⽣成标准图框2、数据处理：3、⽣成⼗字丝步骤4、⽣成注记5、符号化四、绘制⼟地勘测定界条幅图（或者分幅图）1.使⽤MapGIS转换⽂件格式2.制作并显⽰标注3、输出标注并转换成CASS格式4、添加项⽬线5、绘制平⾏线6、绘制⽅格⽹并裁剪、添加坐标7、提取⽅格⽹区域中的地类图斑界线、⾏政界线、线状地物8、在CASS中填充地类图斑9、基本农⽥界线要和地类界线区分标注10.cass设置当前地图⽐例尺11、拉平前添加指北针12、拉平平⾏线13、拉平后修改指北针14、拉平后的每条前⾯单独附图例，单独出的⽅块图不⽤附图例15、标明地块编号、地类编号、⾯积五、勘测定界表和⼟地分类⾯积表1.计算项⽬⽤地⼏何⾯积2.计算线状地物⼏何⾯积3.计算净项⽬⽤地⼏何⾯积4.填写勘测定界表和⼟地分类⾯积表5、填写勘测定界表6、填写⼟地分类⾯积表7、制作技术说明及封⾯Ⅰ、前期准备⼯作验证所给数据准确性，是否能⽤。
检查拓扑错误（重合，悬挂等）Ⅱ、处理数据⼀、绘制项⽬线1、如果已给项⽬中线和中线公⾥桩的图，明确可研报告中的总⾯积、路长、路基宽度、路⾯宽度等信息。
如果路基宽度*路长约等于占地总⾯积，则将项⽬中线向两侧各偏移路基宽度的⼀半，根据CAD统计⾯积对偏移进⾏微调，直⾄图中⾯积与可研报告中的总⾯积⽐较吻合为⽌，得到项⽬线范围。
如果路基宽度*路长得到的⾯积与可研报告中的项⽬占地总⾯积相差很远，要注意可研报告中公路是否同时存在⼆级、三级公路，有⽆桥梁、互通区、服务区等信息。
根据可研报告中的总⾯积除以路长，得出项⽬线⼤致宽度，并将项⽬中线向两侧各偏移得到宽度的⼀半，根据报告中的项⽬总⾯积进⾏微调，直⾄⾯积⽐较吻合报告中的总⾯积，得到项⽬线范围。
