第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ） 不能。
因为输入信号被直流电源U BB 短路。
（b ） 可能。
（c ） 不能。
因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。
（d ） 不能。
晶体管将因发射结电压过大而损坏。
（e ） 不能。
因为输入信号被C 2短路。
（f ） 不能。
因为输出信号被U CC 短路，恒为零。
（g ） 可能。
（h ） 可能。
（i ） 不能。
因为T 截止。
已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。
填空：要求先填文字表达式后填得数。
（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。
放大电路考试题及答案一、填空题（每题2分，共20分）1. 放大电路中，信号源的内阻与输入电阻不匹配时，将导致输入信号的______。
2. 共发射极放大电路的放大倍数Av与集电极电流Ic和晶体管的电流放大倍数β之间的关系是Av=β*Ic/______。
3. 在共集电极放大电路中，输出电压与输入电压相位______。
4. 为了提高放大电路的稳定性，通常会在晶体管的基极和发射极之间加入一个______。
5. 放大电路中的负反馈可以减小非线性失真，提高电路的______。
6. 差分放大电路的主要作用是放大两个输入信号之间的______。
7. 运算放大器的开环增益通常非常大，这意味着其差模输入阻抗很高，共模抑制比很高，且输出阻抗______。
8. 为了减少放大电路的噪声，可以采用______技术。
9. 放大电路的带宽是指电路能够放大信号的频率范围，通常用______来表示。
10. 放大电路的静态工作点可以通过调整偏置电阻来设置，以确保晶体管工作在______区。
二、选择题（每题3分，共30分）1. 下列哪个不是放大电路的组成部分？A. 电源B. 信号源C. 负载D. 滤波器2. 在共基极放大电路中，输入信号与输出信号的相位关系是？A. 同相B. 反相C. 无关系D. 以上都不是3. 负反馈对放大电路的影响不包括以下哪一项？A. 降低增益B. 提高稳定性C. 增加非线性失真D. 扩展带宽4. 差分放大电路不能放大的信号类型是？A. 差模信号B. 共模信号C. 交流信号D. 直流信号5. 运算放大器的理想特性不包括以下哪一项？A. 无限输入阻抗B. 零输出阻抗C. 有限开环增益D. 无限带宽6. 为了提高放大电路的输入阻抗，可以采用哪种配置？A. 共发射极B. 共集电极C. 共基极D. 以上都不是7. 放大电路的输出阻抗主要取决于哪个部分？A. 输入级B. 输出级C. 电源D. 负载8. 放大电路的带宽与以下哪个参数无关？A. 晶体管的截止频率B. 电路的增益C. 电源电压D. 负载电阻9. 放大电路的静态工作点设置不正确可能导致以下哪种情况？A. 截止失真B. 饱和失真C. 线性放大D. 以上都不是10. 放大电路中的负反馈通常采用哪种类型？A. 串联反馈B. 并联反馈C. 串联-并联反馈D. 以上都不是三、简答题（每题10分，共50分）1. 简述放大电路中负反馈的作用及其对电路性能的影响。

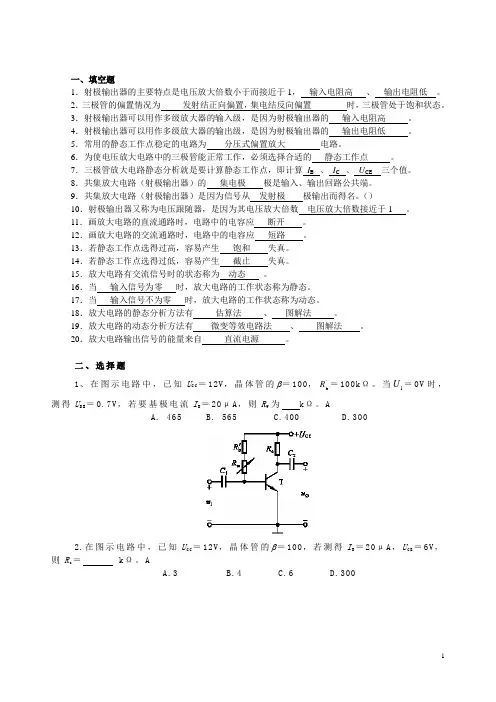

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。
2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。
3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。
4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。
5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。
6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。
7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。
8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。
9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。
（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。
11．画放大电路的直流通路时，电路中的电容应 断开 。
12．画放大电路的交流通路时，电路中的电容应 短路 。
13．若静态工作点选得过高，容易产生 饱和 失真。
14．若静态工作点选得过低，容易产生 截止 失真。
15．放大电路有交流信号时的状态称为 动态 。
16．当 输入信号为零 时，放大电路的工作状态称为静态。
17．当 输入信号不为零 时，放大电路的工作状态称为动态。
18．放大电路的静态分析方法有 估算法 、 图解法 。
19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。
20．放大电路输出信号的能量来自 直流电源 。
二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。
AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。
