光盘在旋转过程中，由于光盘和主轴旋转机构的制造误差，信息纹 迹不可能始终保持在旋转盘片的平面上，总会出现或多或少的上下 跳动，聚焦伺服电路推动物镜作上下移动，直到焦点准确落在信息 纹迹上。
4
电路系统原理 2）循迹伺服：基本电路如图：
偏心
物镜
左右 移动
激光头
循迹误差 信号检出
相位补偿
驱动
13
收音及电子音量控制电路原理分析
45、46、47、48脚为音频输出脚，经过IC处理后的音频信号由此输出 至后级功放电路。
50、51脚为时钟振荡脚，主要为IC提供所需的振荡信号。 54、55、57、58脚为外部音频输入脚，如CD的音频输入、AUX的音频 输入等。
14
4.中央处理器电路原理图
15
中央处理器电路原理分析
进给电机
驱动
直流检出
从光盘上反射回来的激光经激光头中的光敏二极管转换成电信号， 送到循迹误差信号检测器，处理成循迹误差信号，经相位补偿和驱 动放大后产生驱动电流，经循迹线圈转换成相应的磁场，推动物镜 左右移动，直到焦点准确的落在信息纹迹上。
5
电路系统原理
3）进给伺服：在循迹伺服中，光束在光盘上的移动范
中央处理器又可称为微处理器，主要工作条件有：
1.所需的工作电压。 2.主机的复位。 3.主机工作所需的时钟振荡信号。 各功能脚作用： 2、3脚为时钟振荡脚，为主CPU提供振荡信号。 第5脚为CPU供电脚。 6、7脚为时钟振荡脚， 第8脚为复位脚，在开机瞬间，给CPU提供复位信号，使主机回复到 原始状态的一个过程，是主板工作的一个基本条件 20、21脚为音量调整控制脚，其电压会在调整电位器的同时变化。 42、43脚为控制电源IC开机脚，高电平开机。 46脚为静音控制脚，在按面板静音钮的同时，此脚输出一高电平， 控制功放22脚，使功放IC无输出。

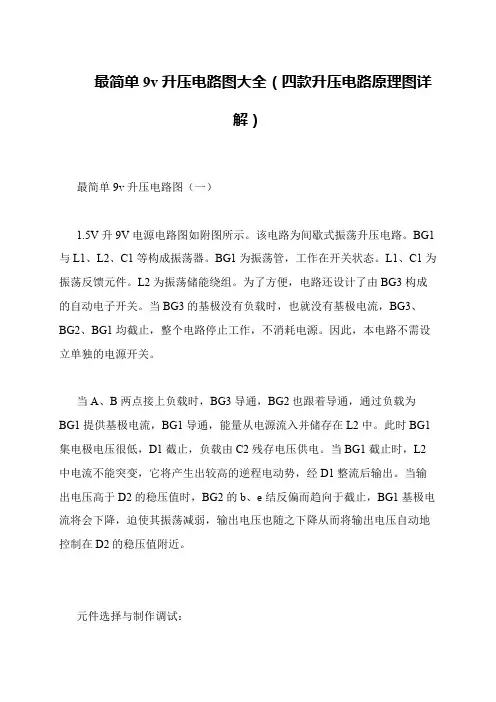

最简单9v升压电路图大全（四款升压电路原理图详
解）
 最简单9v升压电路图（一）
1.5V升9V电源电路图如附图所示。

该电路为间歇式振荡升压电路。

BG1与L1、L2、C1等构成振荡器。

BG1为振荡管，工作在开关状态。

L1、C1为振荡反馈元件。

L2为振荡储能绕组。

为了方便，电路还设计了由BG3构成的自动电子开关。

当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。

因此，本电路不需设立单独的电源开关。

 当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。

此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。

当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。

当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。

 元件选择与制作调试：。

设计9V电压电路方案：基于二极管桥式整流电路设计9V电压电路方案：基于二极管桥式整流电路引言：在电子领域，设计9V电压电路是非常常见的任务。

这篇文章将探讨基于二极管桥式整流电路的设计方案。

我们将深入了解该电路的原理、组成部分以及如何方便地生成所需的9V直流电压。

通过本文的阅读，读者将对这个电路有一个全面、深刻的理解，并能够设计和实现一个稳定可靠的9V电压电路。

第一部分：原理和工作原理二极管桥式整流电路是用于将交流电转换为直流电的经典电路之一。

它由四个二极管和一个负载组成。

该电路的工作原理是利用二极管的导通和截止性质，将交流电的负半周和正半周分别翻转，然后进行整流，使得输出电压为正直流电压。

第二部分：电路组成部分二极管桥式整流电路由以下几个组成部分组成：1. 输入电源：输入电源通常为交流电源，其电压可以是110V或220V，根据实际情况选择适当的输入电压。

2. 变压器：变压器用于将输入电压调整为合适的值，以满足电路的需求。

它通常具有一个中心引点，将电压分成两个相位相反的输出。

3. 四个二极管：四个二极管按照特定的方式连接在一起，形成一个桥式整流电路。

它们的作用是将交流电的负半周和正半周分别翻转，实现整流效果。

4. 滤波电容：滤波电容用于去除输出直流电中的纹波部分，使得输出电压更加稳定。

它通常与负载并联连接。

第三部分：基于二极管桥式整流电路的9V电压设计方案要设计一个基于二极管桥式整流电路的9V电压电路，我们可以遵循以下步骤：1. 确定输入电源和变压器：根据实际需求，选择适当的输入电源和变压器，以获得所需的输入电压。

2. 选择二极管：根据所需的最大电流和电压降，选择适当的二极管。

确保二极管的额定电压和额定电流满足设计要求。

3. 连接电路：按照二极管桥式整流电路的连接方式，将四个二极管连接在一起，组成桥式整流电路。

4. 添加滤波电容：并联连接一个合适的滤波电容，以去除输出电压中的纹波部分。

5. 连接负载：将所需的负载连接到输出端，确保负载的额定电压和电流符合要求。

高性能音调控制芯片LM4610简介、原理图及应用电路图◆芯片简介LM4610是美国国半公司(NS)出品的直流音频前级控制电路。

具备直流电压控制音调/音量控制/双声道平衡调节/3D声场增强/等响度补偿等较完善的前级控制功能。

可应用在广播、电视和音响系统的均衡电路中。

◆特点及主要性能◇LM4610具有集成度高，外围元件少，电路简洁；功能完善，性能优异；低失真，高讯噪比等特点。

◇宽电源电压范围 9V到16V (推荐12V)◇音量调节范围大 75 dB(典型值)◇音调控制，± 15 dB(典型值)◇通道分离，75 dB(典型值)◇低失真，0.06％，(输入电平0.3 Vrms)◇高信噪比，80 dB(输入电平0.3 Vrms)◆引脚功能描述LM4610采用24脚双列直插式封装(DIP24)。

其引脚及主要功能如下图：2脚和23脚，信号输人端；3脚和22脚，3D声场处理控制端（两脚通过电容相连，起3D声场处理作用）；4脚和21脚，接高音提升电容（0.01μF）；6脚，高音控制输人端；8脚和17脚，接低音提升电容（0.39～0.47μF），改变高、低音的电容可改变高、低音的音调反应；10脚和15脚，信号输入端；11脚，平衡控制输入端；12脚和24脚，电源地；13脚，正电源端；14脚，音量控制输入端；16脚，低音控制输入端。

◆应用电路实例下图为LM4610芯片的应用电路实例。

具有高音调节、低音调节、音量调节、左右声道平衡度调节、等响度调节等功能。

◆制作要点◇输入信号用10kΩ左右的电阻进行适当的分压可以防止因信号过大产生的失真。

◇输出端串联的47Ω电阻R2、R3是防止负载电容过大引起的自激。

◇步线采用一点接地可以降低电源噪声对信号的影响。

电源输入及退藕并接0.1uF电容可以降低高频噪声。
