口罩机光纤传感器组成及特点

光纤传感器的特点和工作原理1.高灵敏度：光纤传感器能够接收到非常微弱的光信号，并将其转化为电信号进行数据处理。

这种高灵敏度使得光纤传感器可用于检测微小的变化和测量精细的物理量。

2.抗干扰性强：光纤传感器的光信号传输过程中不受电磁干扰的影响，使其具有较高的抗干扰性能。

与其他传感器相比，光纤传感器更适用于恶劣环境或强电磁干扰的场景。

3.长距离传输：光纤传感器光信号可以在长距离内传输而不损失信号质量，通常达到数公里甚至数十公里以上。

这使得光纤传感器适用于需要远距离传输的应用，如油井测量和风力发电等。

4.多通道传感：光纤传感器可以通过利用光纤束分光器将光信号分离为多个通道，从而可以同时监测多种物理量。

这种多通道传感方式使得光纤传感器在复杂环境下能够实现多参数的测量。

5.可编程性强：光纤传感器的灵活性较高，可以通过编程实现不同物理量的测量和检测。

这种可编程性使得光纤传感器可以应用于不同领域的需求，如工业自动化、医疗检测和环境监测等。

1.光源发出光信号：光源通常是一种辐射能量较高的光发射器，如激光器、发光二极管等。

光信号从光源中发出，并进入光纤。

2.光信号在光纤中传播：光信号经过光纤中的全反射现象进行传输。

光纤外部环境的变化会引起光信号的相位、强度和频率等发生变化。

3.光信号与环境变化相互作用：当光信号遇到光纤的外表面或内部材料时，会发生干涉、散射、吸收等与环境变化相关的效应。

这些效应会改变光信号的特性，进而实现对环境变量的测量。

4.光检测器检测光信号：光检测器通常是一种能够将光信号转化为电信号的器件，如光电二极管、光敏电阻等。

光检测器接收光信号并将其转化为电信号，供后续的信号处理和数据分析。

5.信号处理和数据分析：光纤传感器中的电信号经过信号处理和数据分析，得到我们所需的物理量或信息。

这些处理方法可以根据具体的应用需求进行选择和优化，以实现精确的测量和监测。

总之，光纤传感器具有高灵敏度、抗干扰性强、长距离传输、多通道传感和可编程性强等特点。

光纤传感器的特点和工作原理一、光纤传感器的特点：1.高灵敏度：光纤传感器可以实现高灵敏度的测量，在微小尺度下可以检测到微小变化，并将其转化为电信号输出。

2.多功能性：光纤传感器可以根据不同的应用需求进行设计和选择，可以实现温度、压力、形变、位移、流速、振动等多种物理量的测量和监测。

3.抗干扰性强：由于光纤传感器采用光学原理进行测量，光信号不易受到电磁干扰的影响，从而大大提高了传感系统的稳定性和抗干扰性。

4.远距离传输：光纤传感器的传输距离可以达到几公里，甚至更远，可以满足从传感位置到控制中心的长距离传输需求。

5.抗腐蚀性强：光纤传感器中的光缆材料一般为二氧化硅或光纤增强复合材料，具有抗腐蚀性、耐高温性和强韧性，适用于恶劣环境下的测量和监测。

6.体积小、重量轻：由于光纤传感器使用光学器件作为传感元件，所以整个传感器可以做得非常小巧轻便，便于安装和携带。

7.高精度：光纤传感器可以实现高精度的测量和检测，可以满足高要求的科研和工业应用。

二、光纤传感器的工作原理：1.光源：光源一般采用激光器、发光二极管或白炽灯，产生一束光信号。

2.传输介质：传输介质即为光纤，光纤由高折射率的芯心和低折射率的包层组成。

光信号会在光纤中以全内反射的方式传输。

3.光接收器：光接收器一般采用光电二极管或光电倍增管，用于接收光信号并将其转换为电信号输出。

当光纤传感器用于测量物理量时，会根据物理量的不同使用不同的传感技术。

例如，当光纤传感器用于温度测量时，可以使用基于热敏特性的传感技术，即通过测量光纤材料的热传导特性来推断温度的变化。

当光纤传感器用于压力测量时，可以使用基于光纤的布拉格光栅技术，即通过载荷的作用使光纤纳米尺度的周期结构发生畸变，进而引起光纤波导特性的变化，从而实现压力的测量。

总之，光纤传感器的工作原理是利用光学原理将待测物理量转化为光信号，然后通过光接收器将光信号转化为电信号输出，从而实现对物理量的测量和检测。

由于光纤传感器具有高灵敏度、多功能性、抗干扰性强、远距离传输、抗腐蚀性强、体积小、重量轻和高精度等特点，因此在各个领域都得到了广泛的应用。

光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。

由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。

本文将介绍光纤传感器的原理以及常见的分类。

一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。

其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。

光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。

光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。

这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。

二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。

- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。

- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。

2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。

- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。

3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。

- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。

- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。

三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。

以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。

光纤传感器结构原理及分类光纤传感器是一种采用光纤作为传感元件的传感器。

光纤传感器的工作原理是利用在光纤中传输的光所起的作用，通过测量光的参数的变化来实现测量或检测的目的。

光纤传感器具有灵敏度高、抗干扰能力强、体积小和耐腐蚀等优点，在工业、医疗、环境监测等领域有广泛的应用。

光纤传感器的结构主要包括光源、光纤、光纤连接和光纤接收器等部分。

光源产生光信号，通过光纤传输到被测点，然后由光纤接收器接收反射回来的光信号，并将其转换为电信号进行分析和测量。

根据测量的不同参数，光纤传感器可以分为以下几种分类。

1.压力传感器：压力传感器是一种测量液体或气体压力的传感器。

压力传感器利用压力对光纤的传输特性（如弯曲、伸长或挤压）产生的变化来实现测量。

常见的压力传感器有光纤拉曼散射压力传感器和光纤布里渊散射压力传感器等。

2.温度传感器：温度传感器是一种测量温度变化的传感器。

温度能够改变光纤的色散、折射率和长度等特性，通过测量这些变化来实现温度的测量。

常见的温度传感器有光纤布里渊散射温度传感器和光纤拉曼散射温度传感器等。

3.湿度传感器：湿度传感器是一种测量湿度变化的传感器。

湿度对光纤的折射率和损耗等参数产生影响，通过测量这些参数的变化来实现湿度的测量。

常见的湿度传感器有光纤菲涅耳衍射湿度传感器和光纤布里渊散射湿度传感器等。

4.气体传感器：气体传感器是一种测量气体浓度的传感器。

气体的成分和浓度对光纤的折射率、吸收和散射等特性产生影响，通过测量这些参数的变化来实现对气体的测量。

常见的气体传感器有光纤红外吸收气体传感器和光纤光谱吸收气体传感器等。

5.应力传感器：应力传感器是一种测量物体受力变化的传感器。

应力对光纤的拉伸或挤压产生的变形影响光的传输特性，通过测量光纤的变形来实现对应力的测量。

常见的应力传感器有光纤布里渊散射应力传感器和光纤拉曼散射应力传感器等。

除了以上的分类，光纤传感器还可以根据测量原理和传输方式来进行分类。

例如，根据测量原理，光纤传感器可以分为离散光纤传感器和连续光纤传感器；根据传输方式，光纤传感器可以分为点型光纤传感器和线型光纤传感器等。

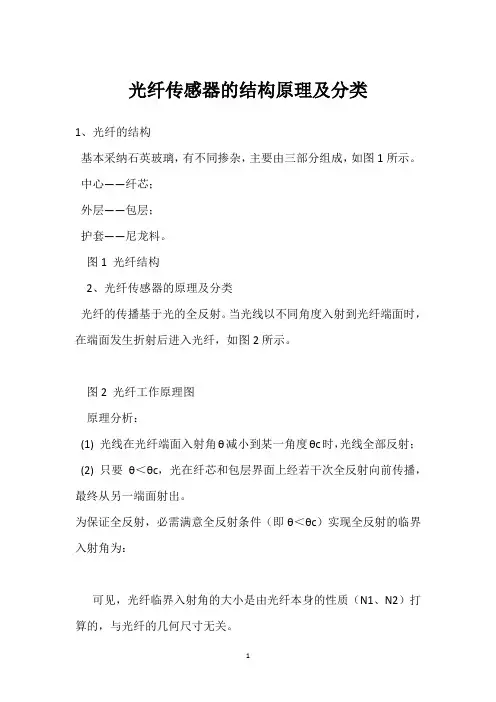

光纤传感器的结构原理及分类
1、光纤的结构
基本采纳石英玻璃，有不同掺杂，主要由三部分组成，如图1所示。

中心——纤芯；
外层——包层；
护套——尼龙料。

图1 光纤结构
2、光纤传感器的原理及分类
光纤的传播基于光的全反射。

当光线以不同角度入射到光纤端面时，在端面发生折射后进入光纤，如图2所示。

图2 光纤工作原理图
原理分析：
(1) 光线在光纤端面入射角θ减小到某一角度θc时，光线全部反射；
(2) 只要θ＜θc，光在纤芯和包层界面上经若干次全反射向前传播，最终从另一端面射出。

为保证全反射，必需满意全反射条件（即θ＜θc）实现全反射的临界入射角为：
可见，光纤临界入射角的大小是由光纤本身的性质（N1、N2）打算的，与光纤的几何尺寸无关。

按光纤的作用，光纤传感器可分为功能型和传光型两种。

(1) 功能型光纤传感器是利用光纤本身的特性随被测量发生变化的一种光纤传感器。

例如，将光纤置于声场中，则光纤纤芯的折射率在声场作用下发生变化，将这种折射率的变化作为光纤中光的相位变化检测出来，就可以知道声场的强度。

(2) 功能型光纤传感器既起着传输光信号作用，又可作敏感元件，所以又称为传感型光纤传感器。

传光型光纤传感器是利用其他敏感元件来感受被测量变化一种光纤传感器，传光型光纤传感器则仅起传输光信号作用，所以也称为非功能型光纤传感器。

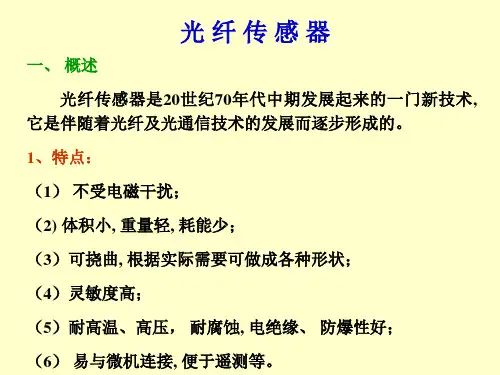

3、光纤传感器的特点
光纤传感器具有以下一些特点：
1.不受电磁场的干扰
2.绝缘性能高
3.防爆性能好，耐腐蚀
4.导光性能好
5.光纤细而松软。

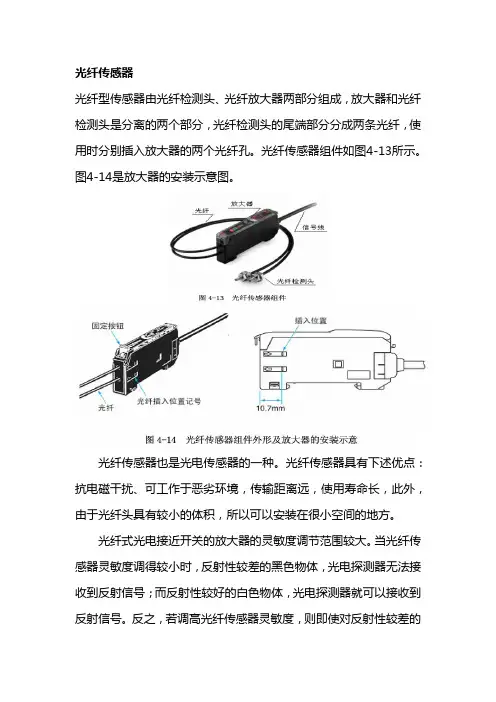

光纤传感器
光纤型传感器由光纤检测头、光纤放大器两部分组成，放大器和光纤检测头是分离的两个部分，光纤检测头的尾端部分分成两条光纤，使用时分别插入放大器的两个光纤孔。

光纤传感器组件如图4-13所示。

图4-14是放大器的安装示意图。

光纤传感器也是光电传感器的一种。

光纤传感器具有下述优点：抗电磁干扰、可工作于恶劣环境，传输距离远，使用寿命长，此外，由于光纤头具有较小的体积，所以可以安装在很小空间的地方。

光纤式光电接近开关的放大器的灵敏度调节范围较大。

当光纤传感器灵敏度调得较小时，反射性较差的黑色物体，光电探测器无法接收到反射信号；而反射性较好的白色物体，光电探测器就可以接收到反射信号。

反之，若调高光纤传感器灵敏度，则即使对反射性较差的
黑色物体，光电探测器也可以接收到反射信号。

图4-15给出了放大器单元的俯视图，调节其中部的8旋转灵敏度高速旋钮就能进行放大器灵敏度调节（顺时针旋转灵敏度增大）。

调节时，会看到“入光量显示灯”发光的变化。

当探测器检测到物料时，“动作显示灯”会亮，提示检测到物料。

注：通过调节光纤的灵敏度可以用来分辨白色和黑色或金属和白色。

装配站的变化：主程序不改变，会有急停出现，时从断点继续执行或是急停后故障不能修复的处理，这一点主要考察全线运行方式下的控制任务。

在编程时多加注意。

光纤传感器结构原理及分类光纤传感器是利用光信号进行检测和测量的传感器。

它利用光纤的特性，将光信号转化为电信号，通过电信号来实现对被监测对象的检测和测量。

光纤传感器具有很多优点，例如高灵敏度、宽测量范围、抗干扰性强等。

在实际应用中广泛用于工业控制、环境监测、医疗诊断等领域。

1.光源：光源是将电信号转化为光信号的部分，一般采用半导体激光器或发光二极管。

光源发出的光信号经过光纤传输到被测量的目标位置。

2.光纤：光纤是将光信号从光源传输到被测量的目标位置的媒介，一般采用光纤束或光纤缆。

光纤传输中的光信号会受到光纤本身的损耗和传播时延影响。

3.光纤接收器：光纤接收器是将光信号转化为电信号的部分，一般采用光电二极管或光电探测器。

光纤接收器接收到光信号后会将其转化为电信号，并经过信号处理之后得到最终的测量结果。

根据测量原理和应用领域的不同，光纤传感器可以分为多种不同的类型，包括：1.光纤光栅传感器：利用光纤中的光栅结构来实现对光信号的测量和检测。

根据光栅的不同形式，可以分为布拉格光栅传感器、光栅光纤传感器等。

2.光纤干涉传感器：利用光纤中的光干涉效应来实现对光信号的测量和检测。

根据干涉原理的不同，可以分为菲涅尔光纤传感器、迈可逊干涉光纤传感器等。

3.光纤拉曼传感器：利用光纤中的拉曼散射效应来实现对被测量物质的测量和分析。

光纤拉曼传感器可以用于分析物质的组分、浓度、温度等。

4.光纤陀螺仪：利用光纤中的圆坐标光相互作用效应来实现测量物体的旋转和角速度等。

光纤陀螺仪被广泛应用于航空航天、海洋导航等领域。

5.光纤压力传感器：利用光纤中光纤的变形来测量压力的传感器。

光纤压力传感器可以用于测量各种压力、加力、扭矩等。

6.光纤温度传感器：利用光纤中光栅或光干涉效应对温度进行测量和检测。

光纤温度传感器在工业自动化、火力发电等领域有着广泛的应用。

综上所述，光纤传感器结构原理与分类的了解对于实际应用中光纤传感器的选择和设计具有重要意义。

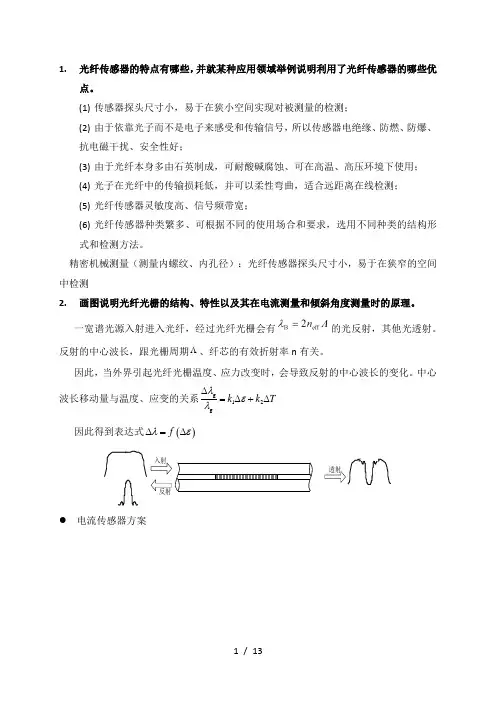

1. 光纤传感器的特点有哪些，并就某种应用领域举例说明利用了光纤传感器的哪些优点。

(1) 传感器探头尺寸小，易于在狭小空间实现对被测量的检测；(2) 由于依靠光子而不是电子来感受和传输信号，所以传感器电绝缘、防燃、防爆、抗电磁干扰、安全性好；(3) 由于光纤本身多由石英制成，可耐酸碱腐蚀、可在高温、高压环境下使用；(4) 光子在光纤中的传输损耗低，并可以柔性弯曲，适合远距离在线检测；(5) 光纤传感器灵敏度高、信号频带宽；(6) 光纤传感器种类繁多、可根据不同的使用场合和要求，选用不同种类的结构形式和检测方法。

精密机械测量（测量内螺纹、内孔径）：光纤传感器探头尺寸小，易于在狭窄的空间中检测2. 画图说明光纤光栅的结构、特性以及其在电流测量和倾斜角度测量时的原理。

一宽谱光源入射进入光纤，经过光纤光栅会有的光反射，其他光透射。

反射的中心波长，跟光栅周期Λ、纤芯的有效折射率n 有关。

因此，当外界引起光纤光栅温度、应力改变时，会导致反射的中心波长的变化。

中心波长移动量与温度、应变的关系g 12g k k T λελ∆=∆+∆因此得到表达式()f λε∆=∆电流传感器方案倾斜角度传感器方案3.画图并说明光纤耦合器与光纤环形器在功能上有什么区别。

耦合器：将输入信号分成两路或者更多路输出，或者将两路或更多路输入信号合并成一路输出。

光信号在每条支路分配的比例可以不相同。

方向性：光从端口入射，只能从另一端口射；双向性：光从哪边端口入射都可以。

环形器：偏振现象。

作为一个单行道使光通过一系列的端口，进入端口1的光必须到端口2，进入端口2的光必须到端口3，以此类推。

4.画图并说明光纤耦合器与光开关在功能上有什么区别。

光开关：（3个）①将某一光纤通道的光信号切断或开通；②将光信号从某一光纤通道转移到另一光纤通道；③在同一光纤通道中，将某一波长的光信号转换为另一波长的光信号。

5.画图并说明光纤耦合器与波分复用器和解波分复用器在功能上的区别。
