光纤传感器光纤传感器技术在现代科技领域中扮演着重要的角色。
本文将介绍光纤传感器的原理、应用领域以及未来发展趋势。
光纤传感器是一种利用光纤输送光信号并将其转换为传感信号的装置。
其工作原理基于光纤的光学特性，利用光的传输和反射来检测物理量的变化。
光纤传感器可以实现高灵敏度、高分辨率、快速响应和远程感知等特点，因此在许多领域得到广泛应用。
一种常见的光纤传感器类型是光纤光栅传感器。
光纤光栅传感器利用光栅的干涉效应来实现对物理量的测量。
光栅是将光纤纤芯中周期性的折射率变化引入的装置，在光的传播过程中形成干涉。
当光栅受到外界物理量的作用时，其折射率发生变化，从而引起干涉的变化，进而实现对物理量的检测。
光纤传感器的应用领域非常广泛，其中之一是环境监测领域。
光纤传感器可以用于测量温度、湿度、压力等环境参数，用于监测大气污染、水质污染、土壤质量等环境指标。
通过将光纤传感器网络部署在不同地点，可以实现对环境状况的实时连续监测，为环境保护提供重要数据支持。
另外，光纤传感器在基础设施安全领域也起着关键作用。
例如，光纤传感器可以应用于石油管道、天然气管道、电力输电线路等重要设施的监测和安全保护。
通过光纤传感器可以实现对温度、压力、振动等参数的监测，及时发现异常情况并采取措施，避免事故的发生。
光纤传感器还在医疗领域发挥着重要作用。
例如，在手术中，医生可以使用光纤传感器来监测患者的生命体征，如心率、血压等，并及时作出反应。
此外，光纤传感器还可以用于光学成像，如光纤内窥镜等，帮助医生进行精确的病灶检测和治疗。
未来，光纤传感器技术有望进一步发展。
一方面，随着光纤技术的不断革新，光纤传感器的性能将得到进一步提升。
例如，光纤传感器的灵敏度和分辨率将更高，响应速度将更快，从而满足更多领域对传感器的需求。
另一方面，光纤传感器的应用范围也将不断扩大，如在机器人技术、智能交通、航空航天等领域的应用都将成为可能。
这些发展将进一步推动光纤传感器技术的应用和创新。
光纤传感器的特点和工作原理一、光纤传感器的特点：1.高灵敏度：光纤传感器可以实现高灵敏度的测量，在微小尺度下可以检测到微小变化，并将其转化为电信号输出。
2.多功能性：光纤传感器可以根据不同的应用需求进行设计和选择，可以实现温度、压力、形变、位移、流速、振动等多种物理量的测量和监测。
3.抗干扰性强：由于光纤传感器采用光学原理进行测量，光信号不易受到电磁干扰的影响，从而大大提高了传感系统的稳定性和抗干扰性。
4.远距离传输：光纤传感器的传输距离可以达到几公里，甚至更远，可以满足从传感位置到控制中心的长距离传输需求。
5.抗腐蚀性强：光纤传感器中的光缆材料一般为二氧化硅或光纤增强复合材料，具有抗腐蚀性、耐高温性和强韧性，适用于恶劣环境下的测量和监测。
6.体积小、重量轻：由于光纤传感器使用光学器件作为传感元件，所以整个传感器可以做得非常小巧轻便，便于安装和携带。
7.高精度：光纤传感器可以实现高精度的测量和检测，可以满足高要求的科研和工业应用。
二、光纤传感器的工作原理：1.光源：光源一般采用激光器、发光二极管或白炽灯，产生一束光信号。
2.传输介质：传输介质即为光纤，光纤由高折射率的芯心和低折射率的包层组成。
光信号会在光纤中以全内反射的方式传输。
3.光接收器：光接收器一般采用光电二极管或光电倍增管，用于接收光信号并将其转换为电信号输出。
当光纤传感器用于测量物理量时，会根据物理量的不同使用不同的传感技术。
例如，当光纤传感器用于温度测量时，可以使用基于热敏特性的传感技术，即通过测量光纤材料的热传导特性来推断温度的变化。
当光纤传感器用于压力测量时，可以使用基于光纤的布拉格光栅技术，即通过载荷的作用使光纤纳米尺度的周期结构发生畸变，进而引起光纤波导特性的变化，从而实现压力的测量。
总之，光纤传感器的工作原理是利用光学原理将待测物理量转化为光信号，然后通过光接收器将光信号转化为电信号输出，从而实现对物理量的测量和检测。
由于光纤传感器具有高灵敏度、多功能性、抗干扰性强、远距离传输、抗腐蚀性强、体积小、重量轻和高精度等特点，因此在各个领域都得到了广泛的应用。
光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。
由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。
本文将介绍光纤传感器的原理以及常见的分类。
一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。
其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。
光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。
光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。
这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。
二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。
- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。
- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。
2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。
- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。
3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。
- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。
- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。
三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。
以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。
光纤传感器的原理是光纤传感器是一种利用光学原理来进行物体检测和测量的设备。
它利用光纤中的光信号与外界物理量的相互作用，通过测量光的特性变化来获取物理量的信息。
光纤传感器具有高精度、快速响应、不受电磁干扰等优点，广泛应用于工业、生活、医疗等领域。
一、基本原理光纤传感器的基本原理是利用光的传输和载波调制技术。
通常，光纤传感器由光源、光纤、检测元件和信号处理模块组成。
光源产生光信号后，通过光纤传输至检测元件，光信号在物理量作用下发生变化，最后由信号处理模块将光信号转化为电信号输出。
二、工作原理光纤传感器的工作原理可以分为干涉型、散射型和吸收型。
1. 干涉型干涉型光纤传感器利用光的干涉现象来测量物理量。
它通过将光信号分为两个相干波束，一个作为参考光束，另一个经过检测元件后与参考光束发生干涉。
当外界物理量作用于光束时，光的相位和振幅会发生变化，通过测量干涉光信号的强度或相位差，获得物理量的信息。
2. 散射型散射型光纤传感器利用光在纤芯中的散射现象来测量物理量。
它通过纤芯中的光散射来判断外界物理量的变化。
光纤中的散射分为弹性散射和非弹性散射两种，其中弹性散射主要受到光纤材料的缺陷、晶格振动等因素影响，非弹性散射则由于外界物理量的作用引起光纤材料中电子的激发和产生。
通过测量散射光信号的强度、频谱等特性，可以获取物理量的信息。
3. 吸收型吸收型光纤传感器利用光在特定介质中的吸收现象来测量物理量。
它通过在光纤中引入吸收介质，当外界物理量作用于吸收介质时，吸收介质中的光吸收发生变化。
通过测量光的强度变化，可以获得物理量的信息。
三、应用领域光纤传感器在诸多领域有着广泛的应用。
1. 工业领域在工业自动化控制中，光纤传感器可用于测量温度、压力、液位、流量等物理量。
通过光纤传感器的应用，可以实现高精度、实时的物理量检测和测量，从而提高生产效率、保证产品质量。
2. 生活领域光纤传感器在生活中也有着广泛的应用，如煤气检测、火灾报警、安全防范等。

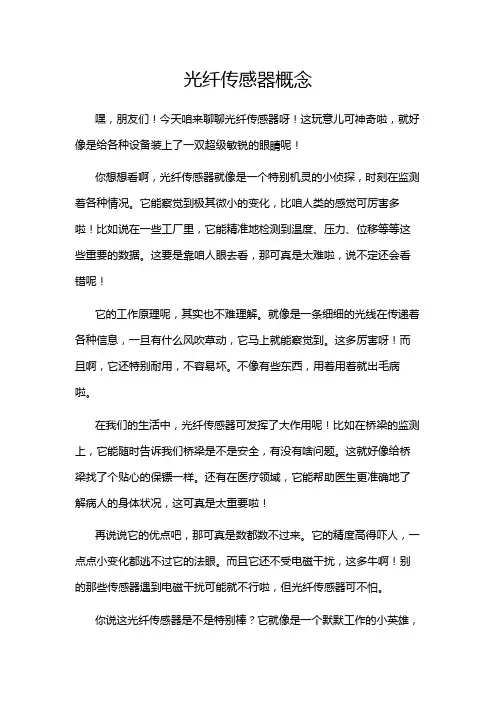

光纤传感器概念
嘿，朋友们！今天咱来聊聊光纤传感器呀！这玩意儿可神奇啦，就好像是给各种设备装上了一双超级敏锐的眼睛呢！
你想想看啊，光纤传感器就像是一个特别机灵的小侦探，时刻在监测着各种情况。
它能察觉到极其微小的变化，比咱人类的感觉可厉害多啦！比如说在一些工厂里，它能精准地检测到温度、压力、位移等等这些重要的数据。
这要是靠咱人眼去看，那可真是太难啦，说不定还会看错呢！
它的工作原理呢，其实也不难理解。
就像是一条细细的光线在传递着各种信息，一旦有什么风吹草动，它马上就能察觉到。
这多厉害呀！而且啊，它还特别耐用，不容易坏。
不像有些东西，用着用着就出毛病啦。
在我们的生活中，光纤传感器可发挥了大作用呢！比如在桥梁的监测上，它能随时告诉我们桥梁是不是安全，有没有啥问题。
这就好像给桥梁找了个贴心的保镖一样。
还有在医疗领域，它能帮助医生更准确地了解病人的身体状况，这可真是太重要啦！
再说说它的优点吧，那可真是数都数不过来。
它的精度高得吓人，一点点小变化都逃不过它的法眼。
而且它还不受电磁干扰，这多牛啊！别的那些传感器遇到电磁干扰可能就不行啦，但光纤传感器可不怕。
你说这光纤传感器是不是特别棒？它就像是一个默默工作的小英雄，
在我们看不见的地方守护着我们的生活。
咱得感谢这些科技的进步呀，让我们的生活变得越来越美好。
总之，光纤传感器就是这么个神奇又实用的东西。
它在各个领域都大显身手，为我们的生活保驾护航。
大家可得好好认识认识它，说不定哪天你就会发现它在你身边发挥着重要作用呢！。
光纤传感器的原理和应用光纤传感器是一种利用光纤作为传感器的基础元件，通过光的波导和传输特性来感知和测量环境参数的器件。
它具有高灵敏度、宽测量范围、抗干扰能力强等特点，在工业、医疗、环境监测等领域有广泛的应用。
本文将详细介绍光纤传感器的工作原理以及其在不同应用领域中的具体应用。
一、光纤传感器的工作原理光纤传感器的工作原理基于光的传输和波导特性。
它利用光纤的高折射率和内部的光波导效应，将入射的光信号沿着光纤进行传输，并通过测量光信号的改变来获得环境参数的相关信息。
1. 光纤传感器的结构光纤传感器由光纤、光源、检测器和信号处理器组成。
光源产生光信号，通过光纤传输到检测器上，检测器接收到光信号并转换为电信号，再经过信号处理器进行放大、滤波和数字化处理。
2. 光纤的传输特性光纤传感器利用光纤的传输特性进行环境参数测量。
一般来说，光纤的折射率会随着环境参数的变化而改变，例如温度、压力、应变等。
通过测量光信号在光纤中的传播时间、相位差、幅度变化等参数，可以确定环境参数的数值。
3. 光纤传感器的工作原理光纤传感器根据不同的测量原理可以分为多种类型，例如光纤布拉格光栅传感器、光纤衍射光栅传感器、光纤受限传感器等。
这些传感器利用光纤的特殊结构和波导特性，通过测量光信号的衰减、干涉、散射等变化来获得环境参数的相关信息。
二、光纤传感器的应用光纤传感器具有高灵敏度、快速响应、抗干扰能力强等优势，在多个领域中得到了广泛的应用。
1. 工业应用光纤传感器在工业领域中被广泛应用于压力、温度、湿度等参数的测量。
例如，光纤布拉格光栅传感器可以用于监测桥梁、管道等结构的应变变化，以及测量机械设备中的应力分布情况。
光纤传感器还可以用于燃气、液体等介质的检测和监测。
2. 医疗应用光纤传感器在医疗领域中的应用较多，例如用于血氧饱和度监测、生物体内脉搏测量、呼吸检测等。
由于光纤传感器具有非接触式测量的特点，可以大大提高患者的舒适度和安全性。
3. 环境监测光纤传感器在环境监测中起到重要的作用。

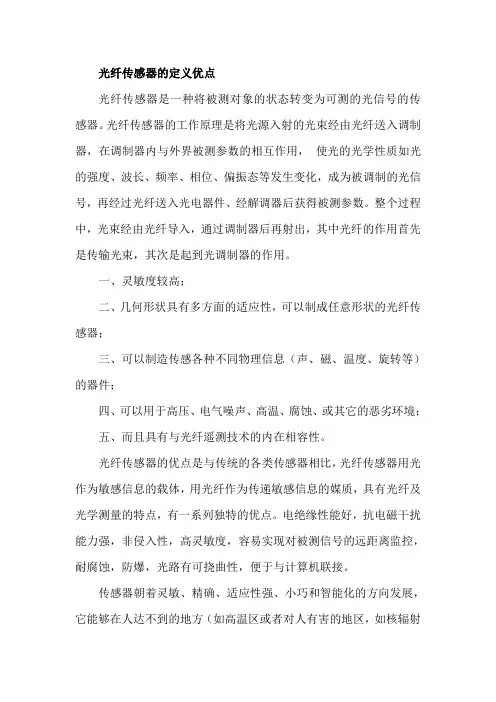

光纤传感器的定义优点
光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。
光纤传感器的工作原理是将光源入射的光束经由光纤送入调制器，在调制器内与外界被测参数的相互作用，使光的光学性质如光的强度、波长、频率、相位、偏振态等发生变化，成为被调制的光信号，再经过光纤送入光电器件、经解调器后获得被测参数。
整个过程中，光束经由光纤导入，通过调制器后再射出，其中光纤的作用首先是传输光束，其次是起到光调制器的作用。
一、灵敏度较高；
二、几何形状具有多方面的适应性，可以制成任意形状的光纤传感器；
三、可以制造传感各种不同物理信息（声、磁、温度、旋转等）的器件；
四、可以用于高压、电气噪声、高温、腐蚀、或其它的恶劣环境；
五、而且具有与光纤遥测技术的内在相容性。
光纤传感器的优点是与传统的各类传感器相比，光纤传感器用光作为敏感信息的载体，用光纤作为传递敏感信息的媒质，具有光纤及光学测量的特点，有一系列独特的优点。
电绝缘性能好，抗电磁干扰能力强，非侵入性，高灵敏度，容易实现对被测信号的远距离监控，耐腐蚀，防爆，光路有可挠曲性，便于与计算机联接。
传感器朝着灵敏、精确、适应性强、小巧和智能化的方向发展，它能够在人达不到的地方（如高温区或者对人有害的地区，如核辐射
区），起到人的耳目作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。
光纤传感器报告摘要：光纤传感器是一种通过光纤进行信号传输和检测的先进传感器技术。
本报告旨在介绍光纤传感器的原理、分类、应用领域和未来发展方向。
1. 引言光纤传感器是一种基于光纤的传感器技术，可以实现对各种物理量、化学物质以及生物分子等的检测和测量。
相比于传统的电信号传感器，光纤传感器具有更高的精度、更快的响应速度和更大的测量范围。
2. 光纤传感器的原理光纤传感器的原理基于光的传输与调制。
通过向光纤中注入激光光源，并通过改变光的特性（如幅度、相位、频率等），来实现对被测量物的检测和测量。
光纤传感器可以通过测量光信号的衰减、相位变化、光纤长度变化等来判断被测量物的参数。
3. 光纤传感器的分类光纤传感器可以根据其工作原理和应用领域进行分类。
常见的光纤传感器包括干涉型光纤传感器、散射型光纤传感器和光纤光栅传感器等。
这些传感器在温度测量、压力测量、应力测量、化学物质检测等领域都有广泛的应用。
4. 光纤传感器的应用领域光纤传感器具有广泛的应用领域。
在航天航空领域，光纤传感器可以用于飞行器结构健康监测、燃气检测等。
在能源行业，光纤传感器可以用于油井监测、电力设备监测等。
此外，光纤传感器还被广泛应用于环境监测、医疗诊断、交通控制等领域。
5. 光纤传感器的未来发展方向光纤传感器的未来发展方向包括提高传感器的灵敏度、降低成本、增强传感器的可靠性和稳定性。
随着光纤传感器技术的不断创新和进步，传感器性能将进一步得到提升，应用领域也将不断扩大。
结论：光纤传感器作为一种先进的传感器技术，具有广泛的应用潜力。
通过不断提高传感器的性能和降低成本，光纤传感器将在更多领域。

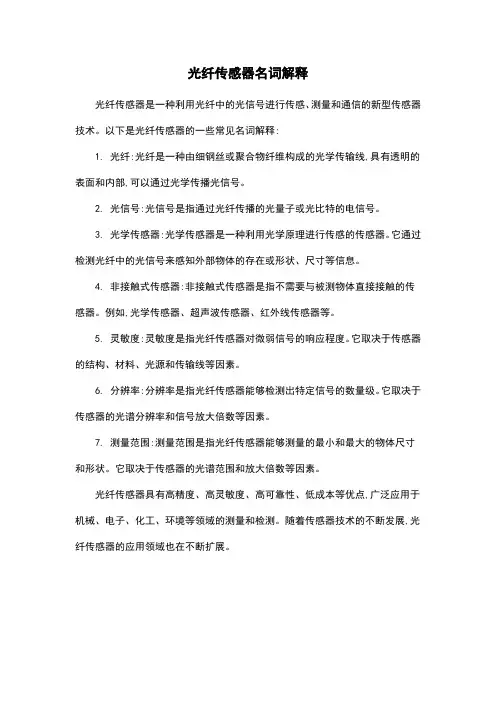

光纤传感器名词解释
光纤传感器是一种利用光纤中的光信号进行传感、测量和通信的新型传感器技术。
以下是光纤传感器的一些常见名词解释:
1. 光纤:光纤是一种由细钢丝或聚合物纤维构成的光学传输线,具有透明的表面和内部,可以通过光学传播光信号。
2. 光信号:光信号是指通过光纤传播的光量子或光比特的电信号。
3. 光学传感器:光学传感器是一种利用光学原理进行传感的传感器。
它通过检测光纤中的光信号来感知外部物体的存在或形状、尺寸等信息。
4. 非接触式传感器:非接触式传感器是指不需要与被测物体直接接触的传感器。
例如,光学传感器、超声波传感器、红外线传感器等。
5. 灵敏度:灵敏度是指光纤传感器对微弱信号的响应程度。
它取决于传感器的结构、材料、光源和传输线等因素。
6. 分辨率:分辨率是指光纤传感器能够检测出特定信号的数量级。
它取决于传感器的光谱分辨率和信号放大倍数等因素。
7. 测量范围:测量范围是指光纤传感器能够测量的最小和最大的物体尺寸和形状。
它取决于传感器的光谱范围和放大倍数等因素。
光纤传感器具有高精度、高灵敏度、高可靠性、低成本等优点,广泛应用于机械、电子、化工、环境等领域的测量和检测。
随着传感器技术的不断发展,光纤传感器的应用领域也在不断扩展。
光纤传感器的原理光纤传感器是一种基于光纤技术的传感器，能够将光信号转换为电信号，用于测量、监测和控制各种物理量。
它具有高精度、高灵敏度、抗干扰性强等优点，被广泛应用于工业自动化、环境监测、医疗诊断等领域。
本文将介绍光纤传感器的工作原理及其应用。
一、光纤传感器的基本原理光纤传感器的基本原理是利用光的传播特性和传感物理量之间的相互作用来实现信号的转换。
光纤传感器由光源、光纤、光电探测器和信号处理电路等组成。
1. 光源：光源是产生光信号的装置，通常采用激光二极管或发光二极管。
通过控制光源的电流或电压，可以调节光源的亮度和光强。
2. 光纤：光纤是传输光信号的介质，通常由玻璃或塑料制成。
光纤具有高折射率和低损耗的特点，能够保持光信号的传播质量。
3. 光电探测器：光电探测器将光信号转换为电信号，常用的光电探测器包括光电二极管、光电倍增管和光电二极管阵列等。
光电探测器的选择取决于光信号的波长和强度。
4. 信号处理电路：信号处理电路用于放大、滤波和解调光电探测器输出的电信号。
根据不同的应用需求，信号处理电路可以包括模拟电路或数字电路。
二、不同类型的光纤传感器光纤传感器根据测量的物理量和工作原理的不同，可以分为多种类型。
下面将介绍几种常见的光纤传感器。
1. 光纤光栅传感器：光纤光栅传感器利用光栅结构对光信号进行调制和解调，实现对应变物理量的测量。
光纤光栅传感器可以测量温度、压力、应变、位移等参数。
2. 光纤陀螺仪：光纤陀螺仪是一种利用光纤的旋转效应实现角速度测量的设备。
它广泛应用于惯性导航系统、航天器姿态控制等领域。
3. 光纤压力传感器：光纤压力传感器利用光纤的弯曲效应来测量压力变化。
光纤压力传感器具有高灵敏度、快速响应、广泛测量范围等特点。
4. 光纤温度传感器：光纤温度传感器通过测量光纤的热导率或光纤中热致发光的变化来实现温度测量。
光纤温度传感器具有高分辨率、抗干扰性强等优点。
三、光纤传感器的应用领域光纤传感器具有广泛的应用领域，以下列举其中几个典型的应用。
光纤传感器的工作原理
光纤传感器是一种利用光学原理进行测量的传感器，它能够通过光的传输和反
射来实现对环境参数的监测和测量。
光纤传感器的工作原理主要包括光的传输、光的衰减和光的检测三个方面。
首先，光纤传感器的工作原理涉及光的传输。
光纤是一种能够传输光信号的细
长光导纤维，它能够将光信号沿着光纤传输到需要监测的位置。
光纤的传输过程中，光信号会受到折射和反射的影响，从而实现对光信号的定向传输和控制。
其次，光纤传感器的工作原理还涉及光的衰减。
在光纤传输的过程中，光信号
会因为各种因素而逐渐衰减，比如光的散射、吸收和反射等。
通过对光信号衰减程度的测量，可以实现对环境参数的监测，比如温度、压力、湿度等。
最后，光纤传感器的工作原理还包括光的检测。
光纤传感器通常会在需要监测
的位置设置光检测器，用于接收经过光纤传输的光信号并将其转换成电信号。
通过对电信号的测量和分析，可以得到环境参数的具体数值，并实现对环境参数的实时监测和测量。
总的来说，光纤传感器的工作原理是基于光的传输、衰减和检测这三个基本过
程来实现的。
通过对这些过程的精确控制和测量，光纤传感器能够实现对环境参数的高精度监测和测量，具有灵敏度高、抗干扰能力强等优点，因此在工业、医疗、环境监测等领域有着广泛的应用前景。
光纤传感器的原理和应用光纤传感器是一种基于光纤技术的传感器，通过光纤的传输和延时特性来实现对物理量的测量和检测。
它具有高精度、快速响应、抗干扰能力强等优点，被广泛应用于工业、医疗、环境监测等领域。
本文将介绍光纤传感器的基本原理和常见的应用场景。
一、光纤传感器的基本原理光纤传感器是利用光纤波导结构的特性来实现物理量的测量和检测。
光纤波导是一种能够将光信号传送的导光器件，其核心部分是由折射率高于外部包层的光纤芯构成。
基于光的干涉、散射、吸收等特性，光纤传感器能够实现对温度、压力、位移、浓度等多种物理量的测量。
1. 光纤干涉型传感器光纤干涉型传感器是利用光的干涉效应来测量物理量的一种传感器。
光信号在光纤中传播时，受到温度、应变等物理量的影响，使得光的相位发生改变。
通过测量光的相位差，可以确定物理量的大小。
常见的光纤干涉型传感器有光纤布拉格光栅传感器、光纤干涉仪传感器等。
2. 光纤散射型传感器光纤散射型传感器是利用光在光纤中的散射效应来测量物理量的一种传感器。
光信号在光纤中传输时，会与光纤中的杂质或结构缺陷散射，通过测量散射光的特性来推断物理量的变化。
常见的光纤散射型传感器有光时域反射计传感器、拉曼散射光纤传感器等。
3. 光纤吸收型传感器光纤吸收型传感器是利用光在光纤中的吸收效应来测量物理量的一种传感器。
光信号在光纤中传输时，会被光纤材料吸收，通过测量吸收光的强度来判断物理量的变化。
常见的光纤吸收型传感器有红外光纤传感器、光纤化学传感器等。
二、光纤传感器的应用领域光纤传感器具有灵敏度高、抗干扰能力强等优点，被广泛应用于各个领域。
以下是几个典型的应用场景。
1. 工业自动化光纤传感器在工业自动化领域中，常用于测量温度、压力、液位等物理量，用于控制和监测生产过程。
例如，光纤温度传感器可以实时监测设备的温度变化，及时进行报警和控制；光纤压力传感器可以监测管道中的压力变化，用于流体控制和安全保护。
2. 医疗领域光纤传感器在医疗领域中，常用于生理参数的监测和诊断。
传感器的工作原理及应用
————光纤传感器
光纤传感器具有灵敏度高、电绝缘性能好、抗电磁干扰、光路可弯曲、便于使用线遥测、耐腐蚀、耐高温、体积小、质量轻等优点，可广泛用于位移、速度、加速度、压力、漏寓、液位、流量、水声、电流、磁场、放射性射线等物理量的测量，在制造业、军事、航天、航空、航海和其他科学研究中有着广泛的应用。
一、光纤传感器的基本工作原理
光纤传感器是一种将被测对象那个的状态转变为可测的光信号的传感器。
其工作原理是将光源入射的光束经由光纤送入调制器，在调制器内与外界参数的相互作用，使光的光学性质，如光的强度、波长、频率、相位、偏振态等发生变化，成为被调制的光信号，再经过光纤送入光器件、经解调器后获得被测参数。
在整个过程中光束经由光纤导入，经过调制器后再射出。
其中光纤的作用首先是传输光束，其次是起到光调制器的作用。
二、光纤传感器的应用
激光多普勒光纤流速测量系统
设激光光源频率为0f 经分束器分成两束光，其中被声光调制器调制成频率为01f f -的一束光射入探测器中，另一束频率为0f 的光经
光纤射到被测物体流中。
例如当血液里的红血球以速度v 运动时，根据多普勒效应，其反射光的光谱产生频率为0f f ±∆的光，他与01f f -的光在光电探测器中混频后，形成1f f ±∆的振荡信号，通过测量f ∆便可
以换算出血流速度v 。
声光调制频率一般取40z MH 。
在频率分析仪上
除有40z MH 的调整频率的一个峰外还有移动的f ∆次峰，根据次峰可以确定血流等流体的速度。
光纤传感器涡轮流量计
涡轮流量计通过内磁式传感器检测涡轮的转速而实现流量测量，是一种广泛的流量测量仪表。
随着光纤传感器技术的发展可以将反射型光纤传感器与传统的涡轮流量测量原理相结合，制造出具有双光纤传感器的涡轮流量计。
与传统的内磁式涡轮流量计相比，光纤传感器涡轮流量计具备正反流量测量的性能。
在检测原理上，光纤传感器克服了由内磁式传感器的磁性引力带来的影响，有效地扩大了涡轮流量计的量程比。
光纤传感器涡轮流量计就是对涡轮流量进行改进，使其叶片端面适宜反射光线，利用反射型光纤传感器及光电转换电路检测涡轮叶片的旋转，从而测量出流量的。
反射型光纤传感器一般采用多模玻璃光纤，单根芯纤的直径为200m μ，孔径为0.3m 。
反射型光纤传感
器由两根光纤组成，包括光纤发射和光纤接收，检测端固化在一铝合金护套内，可替代内磁式传感器安装在涡轮流量计上。
为了提高反射型光纤传感器的信噪比，保证接收反射信号的分辨率，光电转换器中的光源发射电路设计为10~12
z
kH的调制光输出，通过发射纤经涡轮叶片反射从接收纤接收调制光的反射信号，经滤波后转换为流量脉冲信
号，信号的响应时间小于0.2
ms ，检测范围为1
mm。
传统的内磁式传感器受其结构限制只能检测叶片的转速。
反射型光纤传感器的体积较小，若将两个反射型光纤传感器并列装配在涡轮流量计上，这样两个传感器可检测同一涡轮叶片不同位置的反射信号，而两个传感器信号互不干扰。
若传感器输出
01
f信号和02f信号经相位鉴别电路后可输出流量计的正向流动计量信号和反向流动计量信号。
由于光纤传感器不存在内磁式传感器在低流速时与涡轮叶片产生磁阻而引起的误差，也克服了内磁式传感器在高流量区信号产生饱和的问题，其调制光参数还可以随总体设计的要求而变化，从而为涡
轮的设计创造了方便条件。
另外，光纤传感器具有防爆、无电气信号直接与流量计接触的特点，因而事宜煤气、轻质油料等透明介质的流量测量。
光纤用在温度测量中，根据其调制原理分为相干型和非相干型。
在相干型中，有偏振干涉、分布式温度传感器等；在非相干型中，有辐射式温度计、半导体吸收式温度计和荧光温度计等。
光辐射温度传感器属于被动式温度测量，即无需光源，其测量原理是黑体辐射定律。
单波长测温是被测辐射热能由探头中的物镜会聚，经滤色镜限制工作光谱范围后，将光经光纤送到探测器，由探测器吧光强信号变成电信号，再经线性化、U/I转换、A/D转换，就可由数字仪器读出温度。
光纤辐射温度传感器为非接触测量，可用于瞬时高温测量，且响应快，在冶炼、窖炉、高频淬火、涡轮发电机、电站、油库等方面得到广泛应用。
光纤位移或压力传感器，它主要由两块波形板、一根多模光纤组成。
其中一块波形板是活动板，另一块是固定板。
波形板一般采用尼龙、有机玻璃等非金属材料制成。
一根多模光纤从一对波形板之间通过，当活动板受到位移或压力作用时，多模光纤就会发生微弯曲，引起的传播光的光能散射损耗。
当活动板受到位移或压力增大时，引起
的传播光的散射损耗就小，光纤芯模的输出光强度就大；反之光纤芯模的输出光强度就小。
光纤位移或压力传感器表明了光纤弯曲对传播光的影响。
通过检测光纤芯模的透射光强，可以测量位移或压力的大小。
Y 型光纤微位移传感器，它是由Y 型光纤微位移传感器、光电二极管、放大器、比较器、A/D 转换器等组成。
其中，Y 型光纤微位移传感器由光源入射光纤、接收光纤、包层组成。
一根光纤表示入射光线，另一根表示反射光线。
测量时光纤的轴线与被测面保持垂直状态，控制与被测面的反射面的位移在4mm 之间。
光电二极管将接收光
纤的光强信号转化成电流信号，通过1IC 运放实现I/U 变换，使反射
光转换成电压输出，然后经2IC 运放进行电压放大，经R/C 进行无源
滤波，一路送入MC1433A/D 转换器，测量显示输出；另一路经3IC 缓冲后经VD 、CM 、4IC 组成的峰值保持器后，送入5IC 电压比较器中，当2IC 达到最大输出电压时，电容CM 被充电，经5IC 比较器输出后，发光二极管LED 点亮，表示报警信号。
发光二极管的亮与灭表示测量的微位移的远近。
采用光纤可构成光纤式光电开关，包括遮断型、反射型、反射镜反射型三种。
光纤式光电开关可用于电路板标志的检测，当光纤发出的光穿过标志孔时，若无反射，说明电路板方向放置位置正确。
遮断
式光纤式光电开关可用来测量集成IC引脚的好坏。
