模拟量比例换算

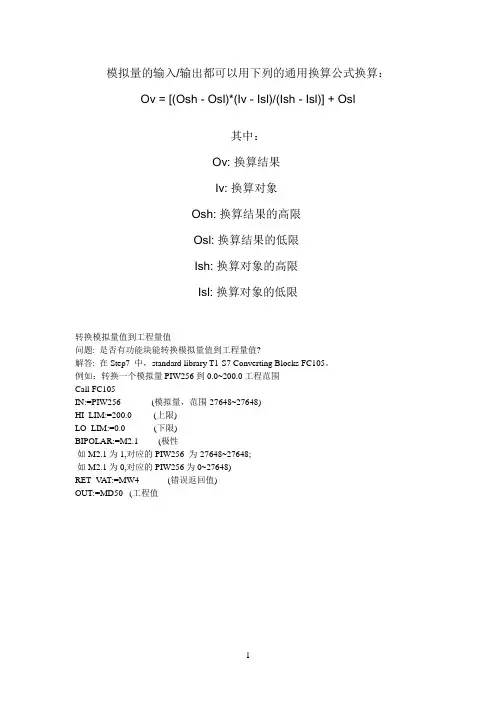

模拟量的输入/输出都可以用下列的通用换算公式换算：Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl其中：Ov: 换算结果Iv: 换算对象Osh: 换算结果的高限Osl: 换算结果的低限Ish: 换算对象的高限Isl: 换算对象的低限转换模拟量值到工程量值问题: 是否有功能块能转换模拟量值到工程量值?解答: 在Step7 中，standard library T1-S7 Converting Blocks FC105。

例如：转换一个模拟量PIW256到0.0~200.0工程范围Call FC105IN:=PIW256 (模拟量，范围-27648~27648)HI_LIM:=200.0 (上限)LO_LIM:=0.0 (下限)BIPOLAR:=M2.1 (极性如M2.1为1,对应的PIW256 为-27648~27648;如M2.1为0,对应的PIW256为0~27648)RET_V AT:=MW4 (错误返回值)OUT:=MD50 (工程值例子:从0到10V的值中输入到插在插槽6的模拟模块中。

目前这个值是一个整数（16位），应该规格化100到1000之间的REAL格式，并以双字MD10保存在位储存器中。

语句表的解决方案：L PIW 288 //0到10V的模拟量输入包含0到27648个整数（16位）ITD //16位整数值转换成32位整数DTR //32位整数转化成实数L 2.7648e+4 ///R //除以实数27648L 9.000e+2 //*R // 乘以实数***（1000-100）L 1.000e+2 //+R // 加上实数100（补偿值）T MD10 //把100到1000规格化成REAL格式。

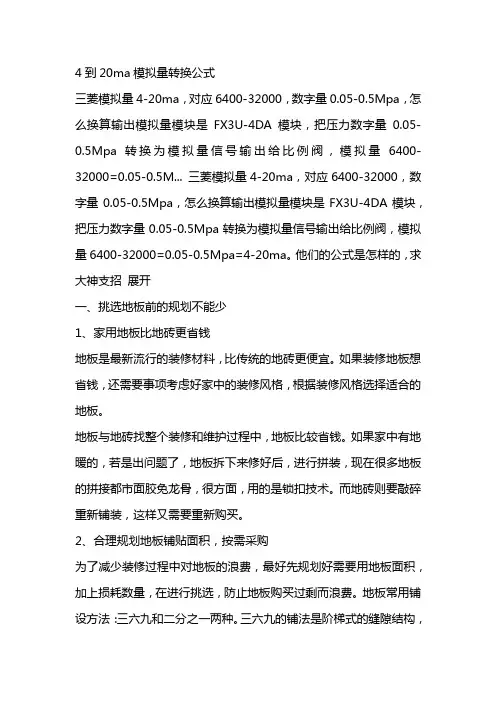

4到20ma模拟量转换公式三菱模拟量4-20ma，对应6400-32000，数字量0.05-0.5Mpa，怎么换算输出模拟量模块是FX3U-4DA模块，把压力数字量0.05-0.5Mpa转换为模拟量信号输出给比例阀，模拟量6400-32000=0.05-0.5M... 三菱模拟量4-20ma，对应6400-32000，数字量0.05-0.5Mpa，怎么换算输出模拟量模块是FX3U-4DA模块，把压力数字量0.05-0.5Mpa转换为模拟量信号输出给比例阀，模拟量6400-32000=0.05-0.5Mpa=4-20ma。

他们的公式是怎样的，求大神支招展开一、挑选地板前的规划不能少1、家用地板比地砖更省钱地板是最新流行的装修材料，比传统的地砖更便宜。

如果装修地板想省钱，还需要事项考虑好家中的装修风格，根据装修风格选择适合的地板。

地板与地砖找整个装修和维护过程中，地板比较省钱。

如果家中有地暖的，若是出问题了，地板拆下来修好后，进行拼装，现在很多地板的拼接都市面胶免龙骨，很方面，用的是锁扣技术。

而地砖则要敲碎重新铺装，这样又需要重新购买。

2、合理规划地板铺贴面积，按需采购为了减少装修过程中对地板的浪费，最好先规划好需要用地板面积，加上损耗数量，在进行挑选，防止地板购买过剩而浪费。

地板常用铺设方法：三六九和二分之一两种。

三六九的铺法是阶梯式的缝隙结构，通常省料，材料损耗约为3%;二分之一铺法损耗量最大，高出5%左右，但是这种铺设的地面整齐、对称，视觉效果比较好。

3、规划地板铺贴辅料省钱地板铺贴的辅料有地板钉、无头钉、地板胶、防潮垫、还门口条;如果是打龙骨的地板就需要多一个龙骨等。

是地板的辅料在地板的铺装中占有很重要的位置，地板的售后问题大部分都跟地板辅料有直接的关系。

因此，选购好地板辅料可以省下今后的维修费用。

这个4-20 mA模拟量是标准变送器的输出，以及应该换算多少压力和流量。

以此类推，完全根据你的需要，当然应该对应你不同的发射机。

如果需要很大，可以增加后一个放大器的放大倍数，这样A/D转换时显示的数据就会很大，反之亦然。

例如，4 mA代表1 kg压力，根据变送器的线性度和放大器的放大倍数进行校对和补偿，即可在可容忍的误差范围内显示您的工况数据。

学好PLC不仅需要实践，更需要理论支撑，否则根本无从下手。

模拟量在PLC编程中占有重要地位，而在实际工作中遇到的最常见的问题是模拟量与工程量的换算问题。

在实际工程中，现场人员经常需要采集温度、压力、流量、频率等物理量信号，而程序中采集的是与物理量对应的模拟量信号。

如何将模拟量信号转换成相应的量(物理量)？换句话说，编写模拟程序的目的是什么？编制模拟量的目的是使模拟量有相应的数字量，最终将数字量转换为工程量(物理量)，即模拟量转换为工程量。

工程量的问题实际上是用数字量来处理的，模拟量可以说是中间过渡。

那么今天，肖志就来推导模拟量换算的换算公式，供大家参考和使用。

如果你熟悉模拟量转换的过程，你会对模拟量知识有更深的理解，编写模拟量程序并不困难。

例如，具有测温范围的温度传感变送器有三种，对应的范围为：1)温度测量范围为0-200时，变送器输出信号为4-20 mA，对应的数字量范围为6400-32000；2)温度测量范围为0-200V，变送器输出信号为0-10V，对应的数字量范围为0-32000；3)温度测量范围为-200500，变送器输出信号为4-20 mA，对应的数字量范围为6400-32000；要求我们编制的模拟量换算工程量换算公式应满足上述三个条件，三种温度检测设备都能得到正确的工程量输出结果。

三种测温方式的温度变送器模拟量与工程量的对应关系如下图所示：可以用相似三角形原理进行分析，两个相似三角形的对应边成比例，模拟量换算公式的推导过程，根据相似三角形的比例原理，推导出模拟量换算公式：●(OV-OSL)/(OSH-OSL)=(IV-ISL)/(ISH-ISL)。

模拟量计算，结合实际案例详解，原来是这么回事！模拟量是工业自动化使用的蛮多的一个东西，一般用在对温度、压力等数字量的检测和控制，比较高端的还会结合PID进行使用。

在学习模拟量的过程中，读取到相应的数据很简单，困扰大家学习模拟量的最大难题是对模拟量的量程范围的选择以及计算。

下面，陈老师将对模拟量的计算进行一个详细的解说，会结合相应的案例，帮助大家理解模拟量。

例1：如上图，一个温度感应模块，感应的温度时0~150°，对应的输出电压时0~10V,也就是说感应到0的温度，这个模块就输出一个0V的电压；感应到150°，就输出一个10V的电压。

中间的每一个温度也会对应一个相应的电压，这里需要去计算么，不不不，现在还不到计算的时候，我们继续往下看。

上图是我们FX系列的plc，加了2个模拟量的模块，其中FX3U-4AD就是用来接收这些电压数值的模块（也可以接收电流）。

有一点要记住，plc显示出来的是数字，而不是电压值。

而且，显示出来的数值大小也可以是不同范围，例如，可以把0-10V的电压显示为0-10000的数值，也可以显示为0-4000或者0-32000的对应数值，你选择的数值越大，检测的就越精确，看下图的3种模式，我们可以通过plc编程进行设定，选择其中一种：(由于我们的温度模块是0-10V的，我们plc的接收范围是-10V--+10V,我们把负数部分去掉，对应的数值的负数范围也可以去掉)下面我们选择0-32000的数值范围进行计算。

也就是说，读取到是数值0，就是电压为0v；读取到32000的数值，就是感应到的电压是10V。

再对应到我们温度模块的0-150°，可以发现0-10V就是一个中间量，我们不需要拿他来计算，0数值对应的温度是0°150°对应的数值是32000。

如上图，温度和读取的数值是一个线性关系，我们可以用坐标系表示，温度为X,显示的数值为Y,这时我们发现，他们之间存在一个比例关系，Y是X的k倍，也就是说，显示的数值是实际温度的K倍，具体是多少倍，我们不知道，我们可以列公式y=k*x，这时可以代入x=150°时，y=32000，即32000=k*150，可以求得，k=32000/150=2133结论是，读取到的数值除以2133就是实际的温度。
